CG3 seriea zilindro arina ultralaburra | Belaunaldi Berriko Abiadura Handiko Zilindro Pneumatiko trinkoa

Marka: SOLH by Richge Technology

1. Produktuen ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

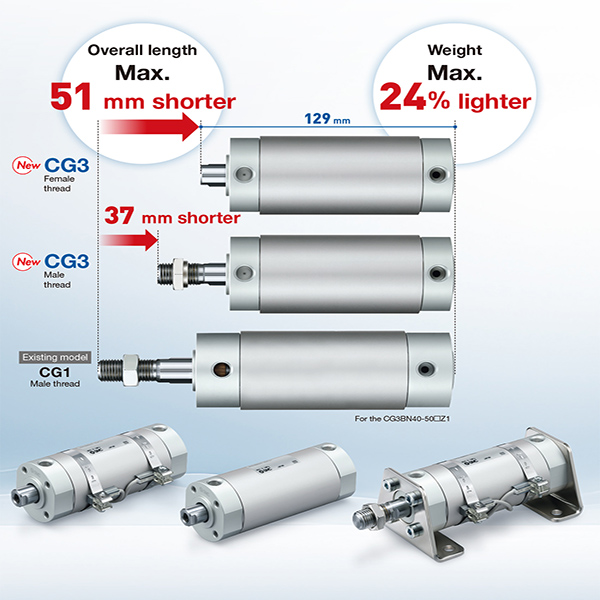

     SOLH CG3/CDG3 seriea belaunaldi berriko aluminiozko aleazio ultralaburra den zilindro pneumatiko arina da, CG1 serie tradizionalaren berritze eta ordezko zuzen gisa balio duena. φ20 eta φ100mm bitarteko zundaketa zabala hartzen du, gehienezko luzera orokorra 51mm murriztearekin eta CG1ekin alderatuta %24ko pisua murriztearekin. Gorputz ultra-trinkoa, pisu ultra-arina, abiadura handiko zarata baxuko funtzionamendua eta oliorik gabeko mantentzerik gabeko diseinua dituena, ezin hobeto egokitzen da karga ertain eta arin, ibilaldi luzeko, maiztasun handiko funtzionamendu eta espazio mugatuetarako agertokietarako, oso aplikatua ekoizpen-lerro automatizatuetan, ekipamendu elektronikoetan, ontziratzeko makineria eta industria arineko automatizazio sistemetan.

  1.1 Industria estandarra eta trukagarritasun sendoa

     Belaunaldi berriko SMC motako zilindro biribil estandarrean oinarrituta garatua, CG3 serieak muntatzeko trukagarritasun bikaina du CG1 serie zaharrarekin, dimentsio orokorrak trinkoagoak lortzen dituen bitartean, ekipamendu zaharrak eraginkortasunez berrituz eta espazio mekanikoaren diseinua optimizatuz egitura aldaketa konplexurik gabe.

  1.2 Premium Material Arina Egitura

     Zilindro-hodietarako eta amaierako estalkietarako erresistentzia handiko aluminiozko aleazioa hartzea, gogor kromatuta dagoen pistoi-hastaka batekin konbinatuta. Optimizatutako materialaren formulak pisu orokorra % 24 murrizten du CG1-ekin alderatuta, egitura-erresistentzia handia, beroaren xahupen bikaina eta deformazio-erresistentzia handia dituena, epe luzerako maiztasun handiko funtzionamendu egonkorra bermatuz.

  1.3 Egitura trinko integratua eta hodi malguak

     Zilindro-hodi integratuak eta amaierako estalkiaren egitura haria blokeatzeko diseinuarekin desmuntatzea, muntatzea eta eguneroko mantentze-lana errazten du. 4 bideko hodien diseinu berritzaileak (90° tartea) instalaziorako eta hodietarako askatasun oso handia eskaintzen du, ekipamendu-espazio estuaren instalazio-lepoa konponduz eta diseinu mekaniko dibertsifikatuak onartzen ditu.

  1.4 Agertoki osoko estaldurarako mugimendu mota dibertsifikatuak

     • Ekintza bikoitza (CG3B): Mutur bikoitzeko aire-hartunearen mugimendu aldakorra, ohiko gidatze lineal automatizaturako mota estandarrik unibertsalena.

     • Ekintza bakarreko (CG3S/T): S = Udaberriaren itzulera, T = Udaberriaren luzapena; berrezartze automatikoa elektrizitatearen hutsegitearen ondoren segurtasun-blokeorako eta larrialdietarako berrezartzeko eszenatokietarako.

     • Haga bikoitza (CG3W): Mutur bikoitzeko haga mugimendu sinkronikoa, trazu eraginkor bikoiztua eta torsioarekiko erresistentzia bikaina lotura eta kokapen mekanismo berezietarako.

     • Biratu gabeko hagaxka (CG3K): Torsioaren aurkako pistoi-haxa hexagonala, funtzionamenduan zehar zero biraketa, doitasun handiko kokapen errepikakorra bermatzeko.

  1.5 Buffer optimizatua eta goi mailako zigilatzeko sistema

     Elastikotasun handiko gomazko buffer estandarra (N) talka xurgatzeko eta zarata murrizteko oinarrizko; aukerako A motako aire buffer abiadura handiko maiz funtzionatzeko amaierako eragina kentzeko eta bizitza luzatzeko. Marruskadura baxuko konposatu zigilatzeko eraztunarekin eta olioa biltegiratzeko zirrikitu integratua du, zilindroak hasierako presioa oso baxua, funtzionamendu egonkorra eta oliorik gabeko mantentze-errendimendua ditu, 8 milioi ziklo baino gehiagoko bizitzako bizitzarekin.

  1.6 Indukzio Adimendunaren Konfigurazioa

     CDG3 modeloak eraztun magnetiko integratua dauka, M9B/A93/Z73 serieko etengailu magnetikoekin bateragarria da pistoiaren posizioa denbora errealean detektatzeko eta PLC seinaleen lotura automatikoko kontrolerako; CG3 bertsio ez-magnetikoa mugimendu zikliko sinpleetarako aplikagarria da posizioa hautemateko baldintzarik gabe.

2. Ereduen izendapen-arauak eta ordena-adibideak osatu

 1. Ereduaren Egitura Tipikoa: CDG3BN25-100Z

  2. Agindu estandarraren adibideak

     • Efektu bikoitzeko hari eme magnetikoa eredua: CDG3BN32-200Z (φ32 zuloa, 200 mm-ko trazua, hornitutako magnetikoa, hari-mutur emea)

     • Efektu bakarreko udaberriaren itzulera eredu magnetikoa: CDG3S40-100Z (φ40 zuloa, 100 mm-ko ibilbidea, efektu bakarreko malgukia berrezartzea, magnetikoa hornitua)

     • Biratu gabeko zehaztasun eredu magnetikoa: CDG3K50-150Z (φ50 zuloa, 150 mm-ko ibilbidea, torsioaren aurkako haga hexagonala)

3. Oinarrizko parametro teknikoak (mota estandarra)

4. 0.5MPa Bultzada eta Tentsioaren Datu teorikoak

  4.1 Efektu bikoitzeko (CG3B) Bultzada eta Tentsio Taula

  4.2 Ekintza bakarreko (CG3S Spring Return) Errendimendu Taula

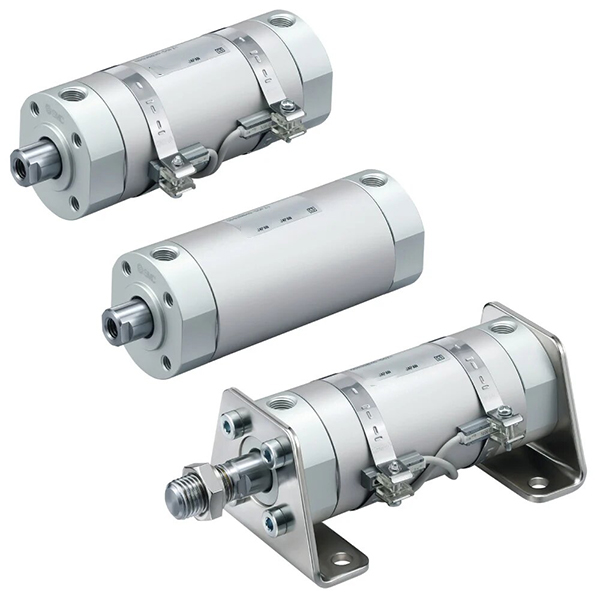

5. Muntatze motak eta eredu deribatuak

 5.1 Muntatze-metodo unibertsal dibertsifikatuak

     • B Oinarrizko Mota: Instalazio zuzena muturreko estalkiaren harien bidez, gidatzeko lineal estandarreko muntaketa-metodo unibertsalena eta errentagarriena.

     • L Oin Muntaia: Oin-euskarri axialaren bidez finkatzen da, alboko instalazioetarako eta finkatze horizontaleko eszenatokietarako bereziki diseinatua.

     • F/G Brida Muntaia: Hagaxka alboko / hagarik gabeko alboko brida muntaketa laua kokapen finko bertikalerako eta karga astunak egonkortzeko.

     • C/D Clevis Mount: giltza bakarra / giltza bikoitzeko konexioa, egitura mekaniko kulunketarako eta lotzeko egokia.

     • E Trunnion mendia: Hagarik gabeko alboko trunion instalazioa, lan-baldintzak iraultzeko eta kulunkatzeko aproposa.

  5.2 Oinarrizko serie deribatua

     • CDG3B: Efektu bikoitzeko mota magnetikoa (modelo nagusi estandarra)

     • CDG3S/T: Efektu bakarreko mota magnetikoa (udaberriaren itzulera / udaberriaren luzapena)

     • CDG3W: Haga bikoitz magnetikoa efektu bikoitzeko mota

     • CDG3K: Biratu gabeko haga magnetiko hexagonal motakoa

     • CDG3R: Muntatze zuzeneko ultramehea, espazio mugatuko ekipamendu-estazioetarako

6. CG3 vs CG1 Hautapen Konparazioa

7. 3 urratseko hautapen gida bizkorra

     1. Bore Hautaketa: Hautatu zulatze-tamaina egokia benetako karga-pisuaren arabera, erreserbatu segurtasun-marjina % 50 baino gutxiago. Lehenetsi CG3 serieak karga arinean eta espazioan mugatutako lan baldintzetarako.

     2. Trazuaren hautaketa: Ezarri benetako lan-ibilbidea gehi 10 ~ 20 mm-ko segurtasun-marjina. Jarraitu trazu arau estandarrak: efektu bikoitza ≤300mm, efektu bakarrekoa ≤100mm.

     3. Konfigurazio Funtzionala: Aukeratu B efektu bikoitzeko ohiko higidura aldakorrako; S efektu bakarreko malgukia berrezartzeko segurtasun agertokietarako; K zehaztasun handiko tortsioaren aurkako posizionamendurako. Hautatu A motako aire tampona abiadura handiko funtzionamendurako (>500 mm/s) inpaktua eta zarata murrizteko. Aukeratu M9B/A93 etengailuekin bat datorren CDG3 modelo magnetikoa denbora errealean posizioa hautemateko eta kontrol automatikorako.

Esaldi bakarreko laburpena

     SOLH CG3 belaunaldi berriko zilindro arina ultra-laburra gorputz arina ultra-trinkoa, abiadura handiko zarata baxuko funtzionamendua, oliorik gabeko mantentze-lanik gabeko errendimendua eta muntaketa-metodo dibertsifikatuak ditu, kostu handiko errendimendu eta espazioa aurrezteko mugimendu lineal irtenbideak eskaintzen ditu maiztasun handiko ekipo automatizatuetarako karga ertain eta arinetarako.
