CJ1 Serie Miniaturazko Pin Zilindroa (Ultra Txikia Mikro Aire Zilindroa φ2.5 / φ4mm)

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

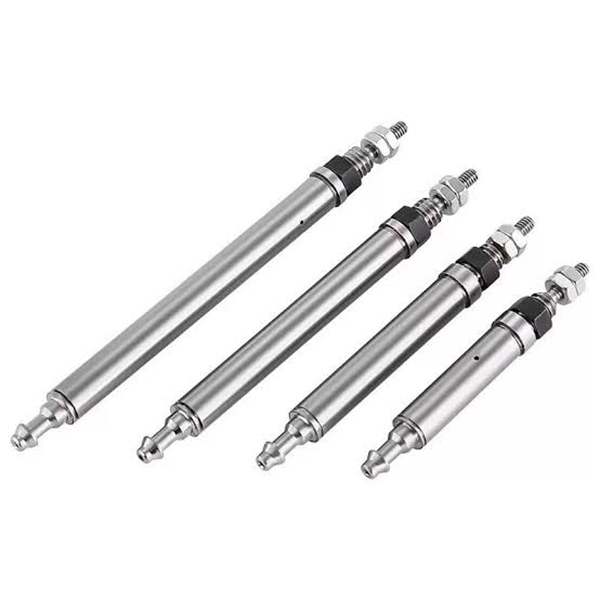

     SOLH CJ1 serieak efektu bakarreko / bikoitzeko pin motako zilindro ultraminiaturakoak dira. Oinarrizko merituak: eskema txiki-txiki oso trinkoa, eraikuntza arina, irteerako bultzada baxua eta erantzun azkarra. Espazio mugatuan gidatzeko, mikro karga bultzatzeko eta tiratzeko zereginetarako, elektronikarako eta 3C automatizaziorako miniaturazko estazioak. Mikro automatizazio aplikazioetarako oinarrizko eragilea da.

Oinarrizko Egitura eta Diseinu Ezaugarriak

     -- Drive motak: efektu bakarreko (udaberriko itzulera) eta efektu bikoitzeko. Bore aukerak: φ2,5 (efektu bakarreko esklusiboa); φ4 (efektu bakarrerako/bikoitzeko erabilgarri).

     -- Egiturazko Ezaugarria: Gorputz biribila, pistoi-hasta lerdena, kuxin integraturik ez, oinarrizko hari-muturreko muntaketa. φ4 modeloaren kanpoko gorputzaren diametroa 4 mm baino ez da, pisu garbia hainbat gramo bezain baxua.

     -- Errendimendu dinamikoa: kuxin gabeko egiturak pistoi erantzun azkarra ahalbidetzen du. Eragiketa-abiadura: 50 ~ 500 mm/s, maiztasun handiko ibilaldi laburreko mugimenduetarako egokia.

     -- Materiala eta zigilatzea: anodizatutako aluminiozko gorputz gogorra, NBR zigiluen osagaiak, oliorik gabeko diseinua, tailer-ingurune garbiekin edo apur bat koipetsuekin bateragarria.

     -- Instalazio malgua: Oinarrizko bertsioa bi muturretan hariekin axiala finkatzeko. Hagaxka alboko buruko portuaren orientazioa ± 90° doitu daiteke, diseinu estuetan hodiak bideratzeko erosoa.

Ereduen Kodetze Arau osoa

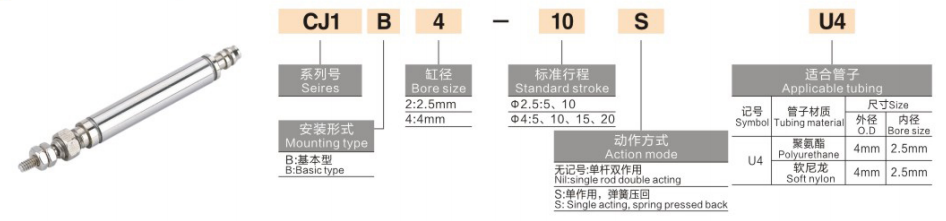

   1. Ereduaren adibidea: CJ1B4-10SU4

   2. Eskaera estandarraren erreferentzia-adibideak

     -- CJ1B2-10SU4: 2.5 zuloa, 10. ibilbidea, efektu bakarreko malgukiaren itzulera

     -- CJ1B4-15U4: 4 zuloa, 15 trazua, efektu bikoitza

     -- CJ1B4-5SU4: 4 alea, 5 trazua, efektu bakarreko malgukiaren itzulera

Nukleo unibertsalaren zehaztapen teknikoak (0,5 MPa hornikuntza-presioa)

Oinarrizko abantaila lehiakorrak

   1. Ultra miniaturazko aztarna instalatzeko espazio estua lortzeko

     -- Gutxieneko zuloa φ2.5, kanpoko gorputzaren diametroa φ4, pisua 2 ~ 3.5g bakarrik, erraz integratzen da ekipamendu ultra-trinkoen diseinuetan.

   2. Bultzada txikiko doitasun-gidatze lineala

     -- Irteerako bultzada 0,64 ~ 6,3N @0,5MPa bitartekoa, ≤100g-ko mikro kargarako aproposa, pieza txiki delikatuetan kalteak saihesten ditu.

   3. Maiztasun handiko erantzun azkarra

     -- Kuxin gabeko egiturak aktuazio azkarra eskaintzen du, ≥300 ziklo minutuko ibilaldi laburreko eragiketa onartzen du ekoizpenaren eraginkortasuna areagotzeko.

   4. Oliorik gabeko funtzionamendua eta bizitza luzea

     -- NBR zigilatzeko sistemak oliorik gabeko aire konprimitua onartzen du ekoizpen-ingurune garbietarako; bizitza mekanikoa ≥3 milioi ziklo.

   5. Portuaren norabide erregulagarria eta muntaketa sinplea

     -- Haga alboko aire-ataka ± 90° biratzen da. Mutur bikoitzeko kanpoko hariek zuzeneko blokeo axiala ahalbidetzen dute muntaketa-euskarri gehigarririk gabe, tokiko martxan jartzea erraztuz.

Muntatzeko aukerak eta aplikazio industrial tipikoak

   1. Muntatzeko formularioak

     -- Hari axiala muntatzea: zuzenean torloju bi muturrak ekipoetara bultza-tira mugimendu zuzena izateko

     -- Alboko euskarria muntatzea: alboko instalaziorako miniaturazko euskarria aukeran, kulunka edo alboan gidatzeko egokia

   2. Aplikazioaren eszenatoki tipikoak

     -- 3C eta Elektronika: Botoi mugikorren iraunkortasun-probak, mikro plastikozko piezak finkatzea, txiparen kanporatzea eta kokatzea

     -- Zehaztasun-tresneria: Mini balbula aldatzea, zuntz optikoa kokatzea, doikuntza finko mekanismoak

     -- Automatizazio orokorra: Mikro osagaien karga/deskarga, etiketa arina zuritzea, miniaturazko jig aktibatzea

     -- Ekipamendu medikoa: Tresna txikien mugimendu teleskopikoa, mikro fluidoen propultsioa, doitasun kokapen-multzoa

3 urratseko hautaketa gida azkarra

   1. Karga erabilgarriaren araberako zuloen hautaketa

     -- φ2.5 ≤50g kargarako; φ4 50~100g kargarako. Erreserbatu gutxieneko %50eko segurtasun-marjina, bultzada baxuaren ezaugarriak direla eta.

   2. Trazuaren berrespena

     -- Aukeratu trazua beharrezko bidaia-distantziaren arabera; lehentasuna eman trazu laburragoak maiztasun handiko funtzionamendu egonkorra izateko.

   3. Ekintza modua hautatzea

     -- Ekintza bakarrekoa (S atzizkiarekin): norabide bakarreko bultzada/tira malguki berrezartzearekin, korronte hutsegitearen segurtasun diseinurako

     -- Ekintza bikoitza: itzulerako malgukirik gabeko gidaritza lineal zehatza

Esaldi bakarreko laburpena

     SOLH CJ1 ultraminiaturazko pin zilindro pneumatikoa udaberriko itzulera bakarreko eta efektu bikoitzeko aldaeretan eskuragarri dago φ2.5 / φ4 zuloarekin, diseinu trinko oso arina eta aire portuaren norabide erregulagarria, bultzada baxuko zehaztasun mikro lineala mugimendua eskaintzen duena, 3C probetarako, doitasun-tresnetarako eta miniaturazko automatizazio ekipamendu medikoetarako oso onartua.
