CJ2K serieko altzairu herdoilgaitzezko zilindro txikia｜biratzen ez den haga mota

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

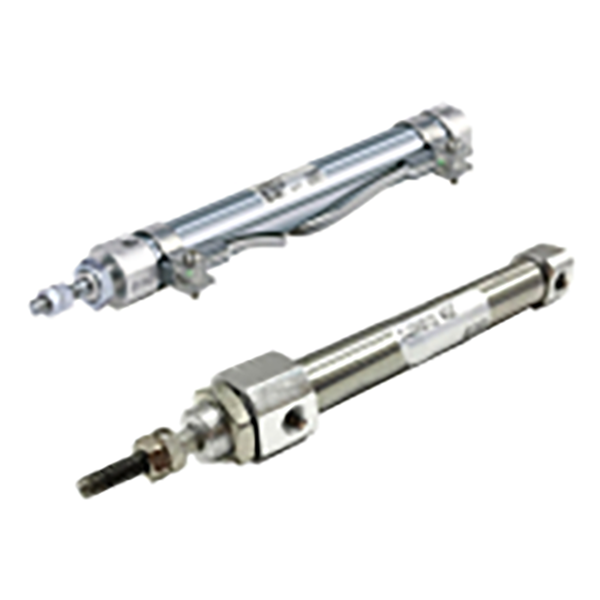

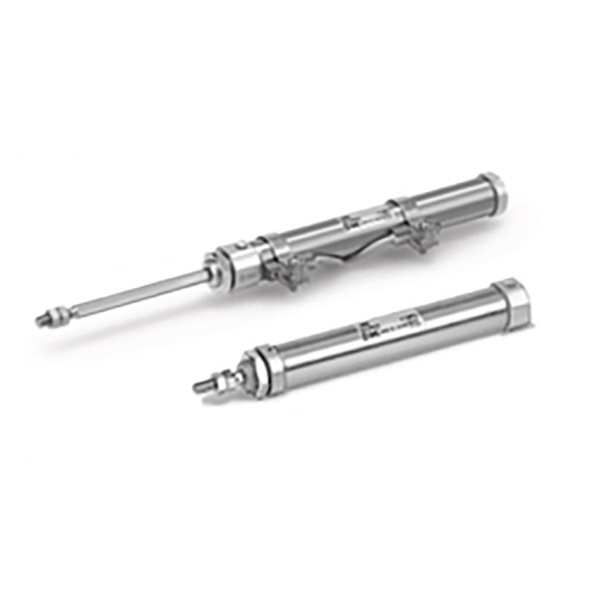

     SOLH CJ2K seriea biratzen ez den hagaxka altzairu herdoilgaitzezko mini zilindroa da, CJ2 mini zilindro familiatik eratorria. Oinarrizko ezaugarria: pistoiaren aurkako biraketa hexagonala barne gida-egiturarekin integratuta, luzapenean eta erretrakzioan pistoi-hastaka biraka saihesteko. Doitasun-estazioetarako aproposa, non amaierako aparatuak posizio angelu finkoa mantendu behar duen. 304 altzairu herdoilgaitzezko upela hartzea, trinkoa eta arina. Hiru funtzionamendu modu onartzen ditu: efektu bikoitza, efektu bakarreko udaberriaren itzulera, efektu bakarreko malgukia luzatzea. Zulo-tamainak: Φ10, Φ16. Erabat dimentsioan truka daiteke inportatutako jatorrizko CJ2Krekin. Aukerako eraztun magnetiko integratua M9BW etengailu magnetikoekin bateragarria. Automatizazio txikietan, 3C ekipamenduetan, doitasun-tresnetan eta jig pushing aplikazioetan oso onartua.

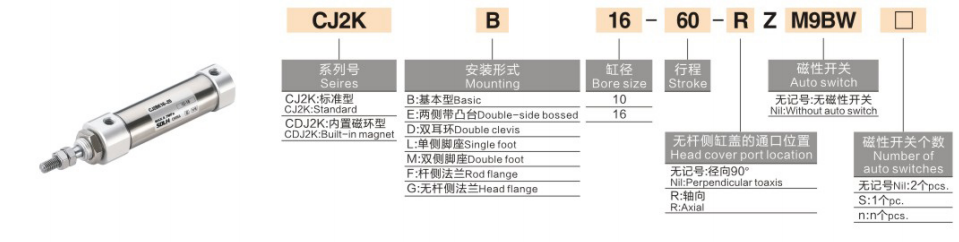

Ereduaren kodeketaren azalpen osoa

   1. Ereduaren adibidea: CJ2KB10-30SZ-M9BW-B

   2. Ordenatzeko Adibidea

    CJ2KB10-30SZ-M9BW

     -- Biratzen ez den mini-zilindroa, oinarrizko muntaketa, 10. zulamena, 30. traza, efektu bakarreko malgukiaren itzulera, eraztun magnetikoa integratua, M9BW etengailu magnetikoarekin hornitua.

Oinarrizko Egitura eta Errendimendu Abantailak

   1. Pistoi hexagonaleko haga biraketaren aurkako mekanikoa (Core Abantaila)

     -- Ebakidura hexagonaleko pistoi-hastaka aurrealdeko gida-zuskailuarekin bat egiten du zirkunferentzia biraketa murrizteko.

     -- Errotazioaren aurkako zehaztasuna: Φ10 ≤ ± 1,5°; Φ16 ≤ ±1°.

     --  ✅ Ebatzi elkarrekikotasunean zehar pistoi biribil arruntaren tortsio libreak eragindako desbideratze-arazoak.

   2. 304 altzairu herdoilgaitzezko upela, eskema fin trinkoa

     -- Herdoilarekiko erresistentzia eta hezetasunarekiko errendimendua; Egitura zilindrikoak ekipamendu trinkoen armairuen barruan instalazio-lekua aurrezten du.

   3. Eragiketa modu anitz eskuragarri

     -- Efektu bikoitza: aire-hornidura bi aldeetatik, bultzada egonkorra, etengabeko ekoizpen masiborako hobetsi

     -- S Udaberriaren itzulera: energizatuta dagoenean luzatu, potentzia galdu ondoren automatikoki erretira

     -- T Spring hedatzea: energizatuta dagoenean atzera egin, potentzia galtzearen ondoren automatikoki luzatu segurtasun berrezarpen baldintzak betetzeko

   4. Muntatzeko aukera dibertsifikatuak

     -- Oinarrizko motakoa, L oinaren euskarria, F brida, giltza bikoitza D. Muntaia bertikala, horizontala eta alderantzizkoa eusten du.

   5. Oliorik gabeko funtzionamendua

     -- Aurrez estalitako iraupen luzeko koipea barruan, oliorik gabeko aire konprimitu lehorrekin bateragarria epe luzerako funtzionamendu egonkorra izateko.

   6. Posizio magnetikoaren aukerako detekzioa

     -- Iman integratua duen Z bertsioa, M9BW etengailuarekin lankidetzan jardutea PLC-ra tokiko seinalea zabaltzeko/erretiratzeko interblokeo automatikorako kontrolerako.

   7. Gomazko kuxin estandarra

     -- Gomazko kuxin-kuxinak bi muturretan pistoi-inpaktua xurgatzeko eta funtzionamendu zarata murrizteko.

Zehaztapen tekniko estandarrak

   1. Irteerako bultzada teorikoa @0.5MPa (N)

Hautaketa-konparazioa: CJ2K ez-biratzen VS Standard CJ2 Rod Biribila

    1. ✅ Nahiago CJ2K lan baldintza hauetan

     -- Txanga lauak, aldatzeko sardexkak edo kokapen-pinak haga-muturrean muntatuta, karga desbideratzea debekatuta dago;

     -- Indexatzeko erreminta txikiak, piezak gida zirrikitu barruan bultzatzea;

     -- Angelu konstantea behar duten kamera eta ikuskapen aparatuen jario lineala;

     -- Pistoi-hastalari konektatutako besarkada lauak, torsioak materiala trabatzea edo kokatzea hutsegitea eragingo du.

   2. ❌ CJ2 estandarraren eszenatoki onargarriak

     -- Isurketa sinplea, pieza biribilak bultzatzea, kargaren muga angelurik gabea, kostuaren lehentasuna.

3 urratseko hautaketa gida

   1. Egiaztatu bihurriduraren aurkako eskakizuna

     -- Erabilgarri laua/karratua kokatzearen zirrikituarekin → CJ2K birakari gabeko bertsioa aukeratu behar da.

   2. Hautatu funtzionamendu modua

     -- Etengabeko elkarrekikoa eta bultzada maximoa → Ekintza bikoitza (S/T atzizkirik gabe)

     -- Luzatu airearekin, automatikoki erretiratu itzali ondoren → S udaberriaren itzulera

     -- Utzi airearekin, automatikoki kanporatu itzali ondoren → T malgukia luzatu

   3. Konfiguratu sentsorea eta muntaketa

     -- PLCaren posizioaren feedbacka behar da: Gehitu Z atzizkia (iman barneratua) + M9BW etengailu magnetikoa

     -- Muntatzeko aukeraketa: F flange muturreko aurpegia instalatzeko; Oinaren L alboko markoaren muntatzeko; D bikoitzeko giltza zintzilikarioaren higidurarako

Aplikazioaren eszenatoki tipikoak

     -- 3C Automatizazioa: PCB plaka laua bultzatzea, konektoreak zirrikituetan kokatzea

     -- Ikuskapen Optikoko Ekipamendua: Kameraren elikadura lineala detekzio-angelu finkoarekin

     -- Tresneria eta osagarri txikiak: pieza laua kanporatzea, materiala gida zirrikituetan elikadura

     -- Enbalatzeko makineria: kartoi laua kokatzea, etiketa txikia bultzatzea

     -- Laborategiko automatizazioa eta tailer hezeak (altzairu herdoilgaitzezko upela)

Zirkuitu Pneumatikoen Erreferentzia Estandarra

   1. Ekintza Bikoitzeko Bultzada Zirkuitua

     -- AFC aire-iragazkia erregulatzailea lubrifikatzailea → 4V210-06 5/2 solenoide balbula → PU4 hodiak → CJ2KB16-60Z-M9BW

   2. Ekintza bakarreko Spring Berrezarri zirkuitua

     -- AR Presio erregulatzailea → 3V210 3/2 Solenoide Balbula → CJ2KB10-30SZ

Erabiltzeko neurriak

     -- Saihestu alboko karga erradiala pistoiaren bixka gainean. Alboko indarrak gidaren zuhaixken higadura bizkortzen du eta errotazioaren aurkako zehaztasuna murrizten du.

     -- Instalatu muturreko karga ardaztasunez, tortsio-momentua minimizatzeko.

     -- Instalatu AF aire-iragazkia ur gainean, hautsak gida-multzoa traba ez dadin.

     -- Saihestu epe luzerako abiadura handiko funtzionamendua 0,7 MPa presio osoan; erabili gomazko kuxina osoa.

     - Fluorezko gomazko zigiluaren bertsioa azido eta alkalino korrosibo sendoetarako ingurune pertsonalizagarria.

Esaldi bakarreko laburpena

     SOLH CJ2K altzairu herdoilgaitzezko hagaxka hexagonal birakari gabeko mini-zilindroak bihurriduraren aurkako mugimendu lineal zehatza eskaintzen du, efektu bikoitzeko / bakarreko aldaeretan eskuragarri muntaketa estilo anitzekin, M9BW etengailu magnetikoekin bateragarria, 3C probarako eragingailu ezin hobea, ikuskapen optikoa eta doitasuneko jig kokapen-estazioetan desbideratze angelua debekatuta dagoenean.
