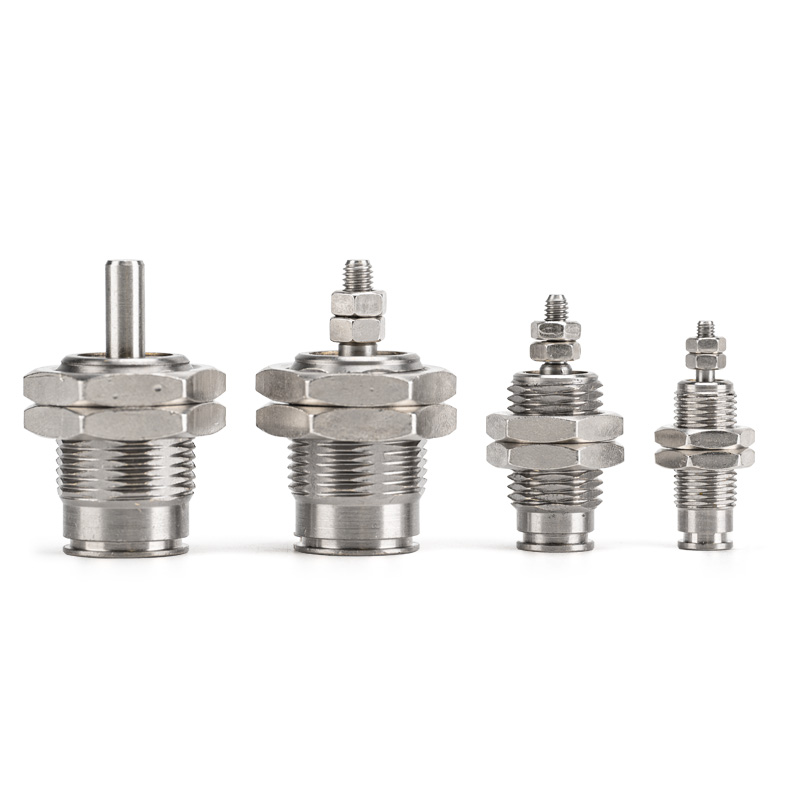

CJP serieko efektu bakarreko pin zilindroa (ibilbide laburreko mikro zilindroa)

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH CJP seriea efektu bakarreko malgukia itzultzeko pin zilindroa da. Oinarrizko ezaugarriak: gorputz oso laburra, instalazioaren aztarna minimoa, noranzko bakarreko bultzada eta malgukiaren berrezartze automatikoa airea moztean. Zehaztasun bakarreko push-pull mugimendurako egokia espazio mugatuan, karga arinean eta maiztasun handiko traza laburreko geltokietan. Miniaturazko norabide bakarreko gidatzeko aplikazioetarako eredu klasikoa da.

Oinarrizko Egitura eta Diseinu Ezaugarriak

     -- Gidatzeko modua: efektu bakarreko (udaberriko itzulera). Hedatu airea ematen denean; automatikoki udaberriaren bidez erretiratuko da aire-presiorik gabe funtzionamendu segururako.

     -- Zulo-tamainak: Ø4 / 6 / 10 / 16mm, estaltzen du mikro karga argirako tartea (0,1 ~ 3 kg).

     -- Egitura: anodizatutako letoizko gorputz gogorra, altzairu herdoilgaitzezko pistoi hagaxka, kuxin integraturik gabe. Eskema laburra, panelak muntatzeko edo ekipoen barruan txertatzeko eskuragarri.

     -- Muntatze motak: bi oinarrizko konfigurazio - Panelen muntaketa (B) eta Flush mount (S).

     -- Materiala eta zigilatzea: letoizko karkasa + NBR zigiluak, oliorik gabeko funtzionamendua, ingurune garbi eta apur bat koipetsuekin bateragarria. Bizitza mekanikoa ≥3 milioi ziklo.

     -- Sentsore-aukera: CDJP aldaera eraztun magnetiko barnearekin, etengailu magnetiko bat onartzen du posizio hedatua detektatzeko.

Ereduen kodeketa-arau osoa

   1. Ereduaren adibidea: CJPB6-10

   2. Eskaera estandarraren erreferentzia-adibideak

     -- CJPB4-5: bore 4, trazua 5, paneleko muntaketa, eraztun magnetikorik gabe

     -- CDJPS10-15: 10 zuloa, 15 trazua, txertatutako muntaketa, iman integratua

     -- CJPB6-10H4: bore 6, trazua 10, panel muntaketa, OD4 push-in konexioa

Nukleo unibertsalaren zehaztapen teknikoak (0,5 MPa, efektu bakarreko udaberriaren itzulera)

Oinarrizko abantaila lehiakorrak

   1. Eskema ultra-konpaktuak instalazioko lekua aurrezten du

     - Gorputz oso laburrak makineria edo panelen muntaketa barnean sartzea onartzen du, okupatutako espazioa % 50eraino moztuz zilindro estandarrekin alderatuta, ezin hobea estazio oso mugatuetarako.

   2. Norabide bakarreko bultzada itzaliaren berrezarriarekin

     -- Udaberriko erretrakzioa aire-hornidura mozten denean aktibatzen da. Noranzko bakarreko mugimenduak estutzeko, kanporatzeko eta geldiarazteko segurua.

   3. Erantzun azkarra eta maiztasun handiko funtzionamendu egonkorra

     -- Kuxinik gabeko marruskadura baxuko zigilatzeari esker, ≥250 cpm-ko ziklo koherenteak ibilaldi laburreko lan errepikakorrak egiteko.

   4. Oliorik gabeko funtzionamendua eta bizitza luzeagoa

     -- Tailerreko baldintza garbietarako egokia. Letoizko gorputza eta zigilatze iraunkorrak ≥3 milioi mantentzerik gabeko ziklo bermatzen dituzte.

   5. Muntatzeko konfigurazio malgua

     -- Panela eta txertatutako muntaketa eskuragarri; hagaxka laua edo biribildua izan daiteke diseinu mekaniko ezberdinekin bat etortzeko.

Muntatzeko aukerak eta aplikazio industrial tipikoak

   1. Muntatzeko formularioak

     -- Paneleko muntaia (B): ekipoen gainazalean finkatuta dagoen brida, kanpoko bultzada eta tiraka mugimendurako erosoa

     -- Muntaketa (S): Gorputza ekipamenduaren zuloan txertatuta, pistoi-hasta bakarrik agerian geratzen da makinen barruan espazio handiena aurrezteko.

   2. Aplikazioaren eszenatoki tipikoak

     -- 3C eta Elektronika: Mikro piezak finkatzea, txiparen kanporatzea, miniaturazko jig drive, botoien iraunkortasun proba

     -- Doitasun-tresnak: Mini balbula aldatzea, zuntz kokatzea, tresnaren doikuntza fina, ibilaldi laburreko geldialdia

     -- Automatizazio orokorra: maiztasun handiko karga/deskarga, etiketak zuritzea, mikro osagaien transferentzia, norabide bakarreko finkatzea

     -- Ekipamendu medikoa: Miniaturazko tresnen luzapena, mikro fluidoen propultsioa, doitasun-kokapenerako muntaiak

3 urratseko hautaketa gida azkarra

   1. Karga erabilgarriaren araberako zulamen hautaketa

      -- Ø4 ≤0,3kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Erreserba % 50eko segurtasun-marjina.

   2.Trazuaren berrespena

     -- Ibilbide estandarra: 5/10/15 mm. Trazu laburragoek maiztasun handiko errendimendu egonkorragoa eskaintzen dute.

   3. Konfigurazioaren parekatzea

     -- Posizioaren iritzia: aukeratu CDJP iman integratua eta M9B etengailu bat posizio hedatua kontrolatzeko.

     -- Muntatze-diseinua: barneko ekipamenduak instalatzeko txertatutako muntaketa (S). panel-muntaia (B) gainazal muntatzeko.

Esaldi bakarreko laburpena

     SOLH CJP efektu bakarreko malgukia itzultzeko mikro pin zilindro pneumatikoak gorputz trinko ultralaburra eskaintzen du panelarekin eta txertatutako muntaketa aukerarekin; CDJP bertsioak etengailu magnetikoaren detekzioa onartzen du, miniaturazko eragingailu ekonomiko aproposa, noranzko bakarreko ibilaldi laburreko kanporatzeko, 3C espazio mugatuan atxikitzeko eta kokatzeko zereginetarako, doitasuneko tresna eta automatizazio medikoko ekipamenduetarako.
