CJP2 serieko pin zilindroa (efektu bikoitza)

CJP2 serie efektu bikoitzeko pin zilindroa (mikro zilindro trinkoa)

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

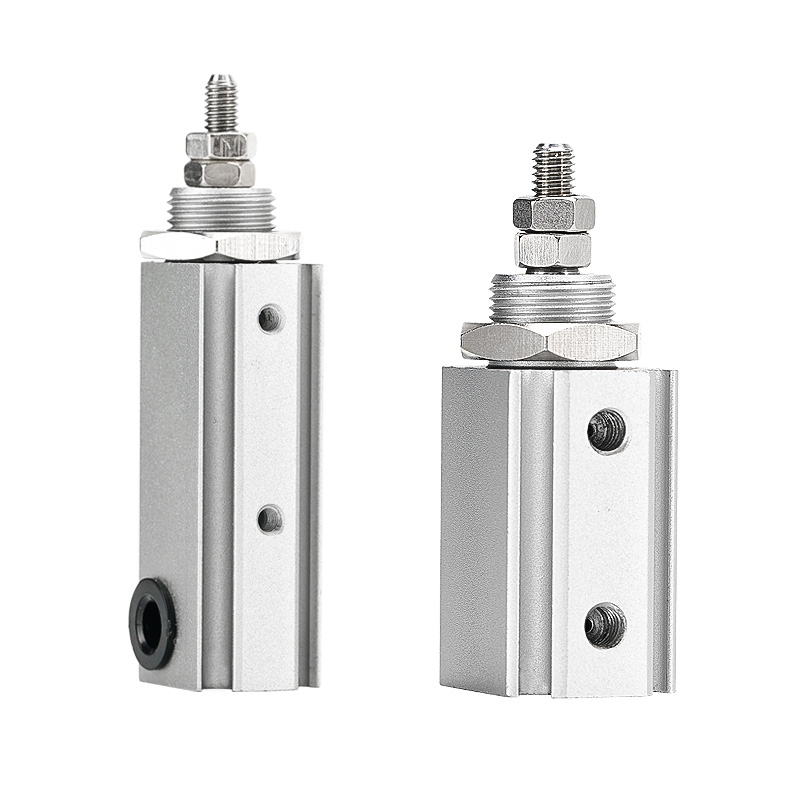

     SOLH CJP2 seriea efektu bikoitzeko pin zilindro trinkoa da. Oinarrizko abantailak: gorputz ultralaburra, egitura arina, bi norabideko bultzada egonkorra eta maiztasun handiko funtzionamendu fidagarria. Zehaztasun bi norabideko push-pull mugimendurako diseinatua espazio mugatuan, mikro karga ertainetan eta ziklo handiko estazio automatizatuetan. Gidatze lineal mikrobidirezionalen aplikazioetarako eredu nagusia da.

Oinarrizko Egitura eta Diseinu Ezaugarriak

     -- Gidatzeko modua: efektu bikoitza (aire hornidura luzatzeko eta atzera egiteko trazua). Aldamen-sorta: Ø4 / 6 / 10 / 16 mm, karga mikro eta txikietara estaltzen duena.

     -- Egitura: estrusiozko aluminiozko gorputza (letoizko bertsio tradizionaletik berritua), 55% ~ 65% pisu arinagoa. Bi muturretan gomazko kuxinez hornituta, inpaktua eta zarata murrizteko.

     -- Muntaketa polifazetikoa: 6 muntaketa-konfigurazio eskuragarri: oinarrizko mota, panel-muntaketa, brida-muntaia, oin-muntaia, trunnion-muntaia eta giltza-muntaia orientazio anitzeko instalaziorako.

     -- Sentsoreen bateragarritasuna: Eraztun magnetikoarekin eraikitako zehaztapen guztiak, bi etengailu magnetikoren instalazioa onartzen dute, Ø4-ko zulo minimoa eta 5 mm-ko trazua barne, euskarri gehigarririk gabe.

     -- Materiala eta zigilatzea: anodizatutako aluminio gogorra + NBR zigiluak, oliorik gabeko funtzionamendua, ingurune garbietarako edo apur bat koipetsuetarako egokia. Bizitza mekanikoa ≥3 milioi ziklo.

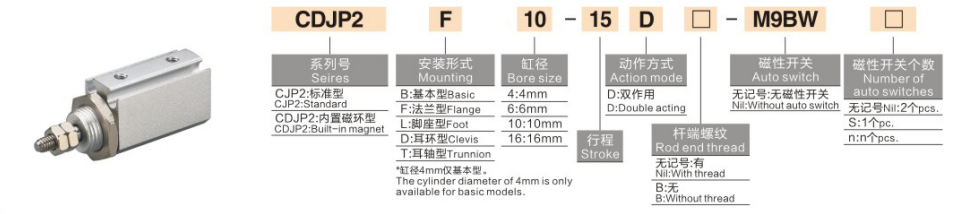

Ereduen kodeketa-arau osoa

  1. Ereduaren adibidea: CDJP2B10-15D-M9B

   2. Eskaera estandarraren erreferentzia-adibideak

     -- CJP2B6-20D: 6 zuloa, 20 trazua, efektu bikoitzeko oinarrizko mota, eraztun magnetikorik gabe

     -- CDJP2F4-10D: 4 zuloa, trazua 10, paneleko muntaketa, eraztun magnetikoa integratua

     -- CDJP2B16-30D-2M9B: 16 alea, 30 trazua, oinarrizko mota, bi M9B etengailuz hornitua

Nukleo unibertsalaren zehaztapen teknikoak (@0.5MPa, efektu bikoitza)

Oinarrizko abantaila lehiakorrak

   1. Gorputz arina ultralaburra

     -- Luzera orokorra 6 ~ 9,5 mm laburtu da CJP eredu tradizionalarekin alderatuta, pisua % 55 ~ % 65 murriztu da, instalazio ultra-konfinatuetarako ezin hobea.

   2. Irteera bi norabide egonkorra

     -- Efektu bikoitzeko diseinua itzulera-malgukirik gabe. Norabide biko bultzada efektu bakarreko zilindro baliokideek baino % 30 ~ % 50 handiagoa da, 100 g ~ 5 kg karga erabilgarrietarako egokia.

   3. Maiztasun handiko eta zarata baxuko funtzionamendua

     -- Gomazko kuxina + marruskadura baxuko zigilatzea. Eragiketa-abiadura 50~500mm/s, egonkorra 200cpm-tik gora, inpaktu zarata ≤60dB.

   4. Hainbat muntaketa eta eraztun magnetiko osoa estandarra

     -- 6 muntaketa-forma erreminten diseinu konplexura egokitzen dira. Tamaina guztietarako hornitutako eraztun magnetikoak, Ø4-ko zulo minimoak ere etengailu magnetiko bikoitzak onartzen ditu posizio erosoa kontrolatzeko.

   5. Oliorik gabeko diseinua eta bizitza luzea

     -- Ekoizpen-lerro garbiekin bateragarria. Aluminiozko gorputz gogortuak eta higadura erresistenteak diren zigiluak ≥3 milioi ziklo baino gehiagoko funtzionamendu egonkorra bermatzen dute.

Muntatzeko aukerak eta aplikazio industrial tipikoak

    1. Muntatzeko formularioak

     -- Oinarrizko Mota (B): Amaierako kanpoko hariaren finkapen axiala push-pull zuzenerako

     -- Panel mota (F): Gorputza ekipamendu-panelean txertatuta diseinu ultrameherako

     -- Brida mota (L): karga bertikaleko aplikazioetarako haga alboko brida finkatzea

     -- Oin mota (T): Beheko oinaren euskarria alboko push-pull horizontalerako

   2. Aplikazioaren eszenatoki tipikoak

     -- 3C Elektronika: Mikro osagaien euskarria, txiparen kanporatzea, botoien iraunkortasun proba, miniaturazko jig gidatzea

     -- Zehaztasun ekipamendua: mikro balbula aldatzea, zuntz kokatzea, tresnaren doikuntza fina, miniaturazko irristagailuaren aktuazioa

     -- Automatizazio orokorra: maiztasun handiko karga/deskarga, etiketak zuritzea, traza laburreko piezaren transferentzia

     -- Gailu medikoak: Tresna txikien mugimendu teleskopikoa, mikro fluidoen propultsioa, doitasuneko kokapen-multzoiak

Hautaketa-konparazioa: CJP2 VS CJ1 VS CJP Mikro Zilindroak

3 urratseko hautaketa gida azkarra

   1. Karga erabilgarriaren araberako zulamen hautaketa

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Erreserba ≥% 30eko segurtasun-marjina.

  2. Trazuaren berrespena

     -- Aukeratu trazua behar den bidaiaren arabera; lehentasuna eman trazu laburragoak maiztasun handiko txirrindularitza egonkorra izateko.

   3. Konfigurazioaren parekatzea

     -- Begizta itxiko posizioaren kontrola: bi M9B etengailu magnetiko hornitu posizio bi norabideko feedbacka lortzeko.

     -- Instalazio-diseinua: txertatutako ekipoetarako panel mota (F); oinarrizko motako (B) hariztatutako muntaketa axialetarako.

Esaldi bakarreko laburpena

     SOLH CJP2 efektu bikoitzeko pin zilindro pneumatiko trinkoak gorputz arina ultralaburra, bi norabideko bultzada egonkorra, gomazko kuxina eta 6 muntatzeko aldaera ditu; CDJP2 bertsioa M9 serieko etengailuekin bateragarria den eraztun magnetiko integratua, 3C-n traza laburreko push-pull zereginetarako mikro-eragingailu lineal aproposa, doitasun-tresnak eta automatizazio medikoko ekipamenduetarako.
