CP96S seriea ISO15552 zilindro pneumatiko estandarra (Erresistentzia handiko kuxin bikoitza)

Marka: SOLH by Richge Technology

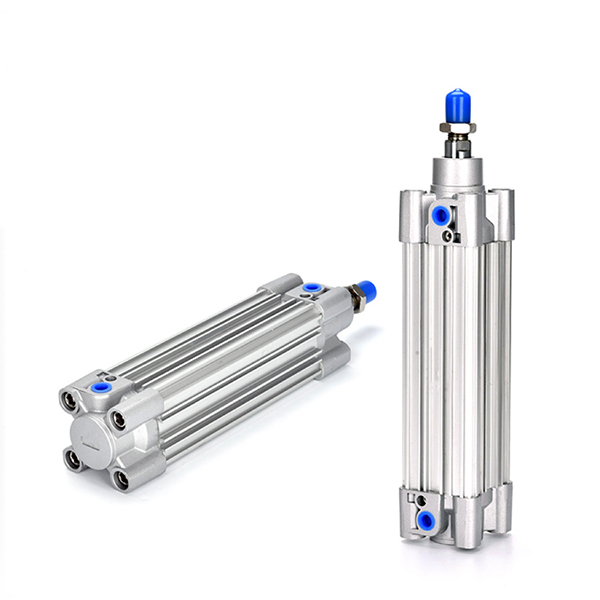

Produktuen ikuspegi orokorra

     SOLH CP96S serieko tirante zilindroak ISO15552 / VDMA24562 nazioarteko estandarra betetzen du. Kuxin sistema bikoitzarekin hornitutako aluminiozko profileko upela hartzen du (aire-kuxina erregulagarria + gomazko kuxina). Zarata baxua, zurruntasun handikoa, abiadura handiko, maiztasun handiko elkarrekikoa eta traza luzeko automatizazio-aplikazioetarako egokia. Zuzeneko truke mekanikoa jatorrizko CP96S seriearekin.

Oinarrizko Egitura eta Diseinu Ezaugarriak

   1. Egitura: tirante integratuak dituen profil-upela, tirante zilindro tradizionalak baino %15 arinagoa. Kuxin bikoitzak amaierako eragina asko xurgatzen du eta funtzionamendu zarata murrizten du.

   2. Materiala: anodizatutako aluminiozko upel gogorra, erresistentzia handiko muturreko txapelak, kromo gogorrean estalitako pistoi barra. Higadura erresistentea eta bizitza luzea.

   3. Eragiketa Aldaerak

     -- CP96S: Haga bakarreko efektu bikoitzeko modelo estandarra

     -- CP96SD (W atzizkia): haga bikoitza efektu bikoitza, torsioaren aurkako errendimendu bikaina

     -- -S atzizkia: etengailu magnetikorako eraztun magnetikoa integratua

   4. Kuxin-sistema: Aire-kuxina + gomazko buffer konposatua, ezin hobea 50 ~ 1000 mm/s abiadura handiko txirrindularitzarako.

   5. Zurruntasun handia: doitasunez mekanizatutako amaierako txapelak, pistoizko hagatxoaren desbideratzea, desplazamenduaren karga erresistentzia handia.

   6. Sentsore Groove: M9B, A93 serieko etengailu magnetikoentzako zirrikitu erreserbatuak.

   7. Trukagarritasuna: ISO15552 dimentsio estandarra, SE, SAI, DNC serieko osagarriekin bateragarria.

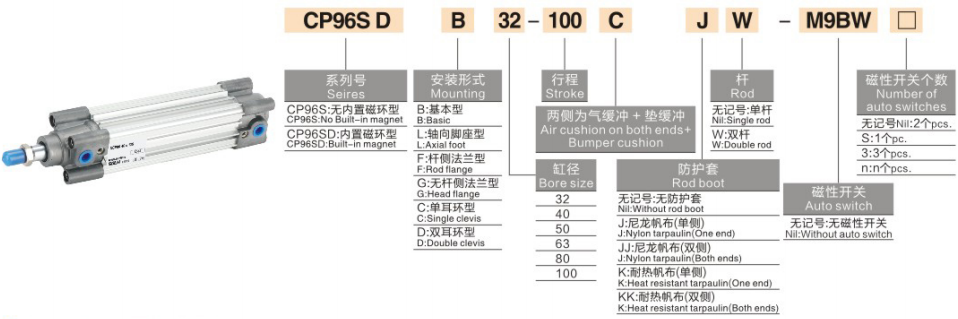

Ereduen kodeketa-arau osoa

   1. Ereduaren adibidea: CP96SB40-100W-S

   2. Agindu estandarraren adibideak

     -- CP96SB50-200-S: Bore50, stroke200, haga bakarra, oinarrizko mota imanarekin

     -- CP96SF63-150W: Bore63, stroke150, haga bikoitza, haga alboko brida muntatzea

Oinarrizko Zehaztapen Teknikoak

Bultzada eta tiraketa indar teorikoa @ 0,5 MPa (Hatz bakarra, Unitatea: N)

Muntatze motak eta eredu deribatuak

   1. Muntatzeko aukerak

     -- Oinarrizkoa, oinetarako euskarria, aurreko/atzeko brida, giltza bakarra/bikoitza.

   2. Serie Deribatu Nagusia

     -- CP96S / CP96SD: haga bakarreko eta haga bikoitzeko modeloa

     -- CP96SK: Tenperatura handiko zilindro pertsonalizatua

     -- CP96SR: altzairu herdoilgaitzezko pistoiaren haga korrosio arineko ingurunerako

3 urratseko hautaketa gida azkarra

   1. Bore hautaketa: Kalkulatu behar den bultzada, erreserba ≥50% segurtasun-marjina; lehentasuna eman CP96S abiadura handiko eta zarata baxuko eskarirako.

   2. Trazuaren berrespena: Gehitu 10 ~ 20mm segurtasun marjina; gehienezko trazu estandarra 800 mm, pertsonalizatua 2000 mm arte.

   3. Konfigurazioaren parekatzea

     -- Posizioen iritzia: aukeratu -S iman modeloa M9B/A93 etengailu magnetikoekin;

     -- Muntatzea: L oineko euskarria karga astun horizontalerako; Instalazio bertikalerako F brida;

     -- Ingurune berezia: hautatu CP96SK tenperatura altuetarako, CP96SR egoera korrosiboetarako.

Esaldi bakarreko laburpena

     SOLH CP96S ISO15552 tirante zilindroa aire eta gomazko kuxin bikoitzarekin hornitua, abiadura handiko zarata baxua, desplazamenduaren aurkako karga-gaitasun sendoa, maiztasun handiko esportazio-ekipoetarako automatizazio ekipamendu astunerako eragingailu lineal ezin hobea.
