CQ2 serieko zilindro pneumatiko mehe trinkoa

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

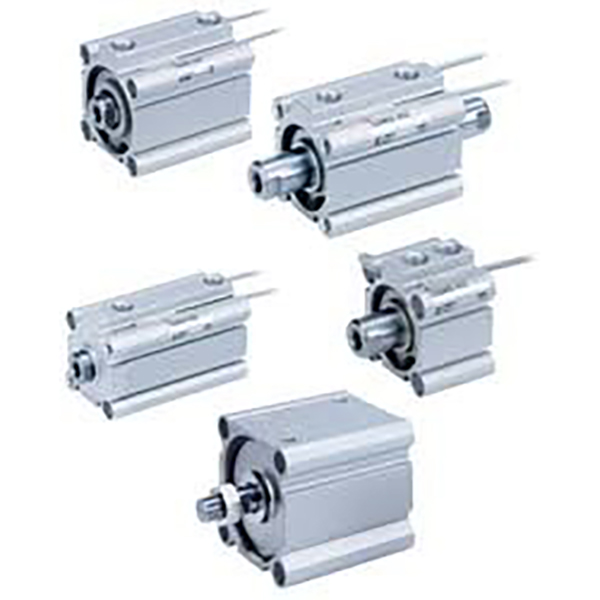

     SOLH CQ2 serieko zilindro mehe trinko karratua, CQ2 jatorrizko estandarrekin guztiz trukagarria. Gorputz ultralaburra, luzera % 50 murriztu da tirante zilindro estandarraren aldean. φ4 ~ 200 mm-ko zulo sorta osoa, oso erabilia da ontzietan, automozioan, elektronikan eta automatizazio orokorrean estutzeko, bultzatzeko eta kokatzeko.

Egitura eta Ezaugarri Nagusiak

     -- Aluminiozko gorputz karratu ultramehea, anodizatutako gainazal gogorra, zurruntasun handia;

     -- Kromatutako pistoi-barra, arina eta iraunkorra;

     -- Aldaera anitzak: haga bakarra, haga bikoitza, biratzen ez den hagaxka, aire-kuxina, trazu ultra-laburreko bertsioa;

     -- CDQ2 iman integratua posizioa detektatzeko; alde anitzeko sentsore zirrikituak, etengailuak ez dira irteten;

     -- Gomazko bumper estandarra, aukerako aire-kuxina abiadura handiko funtzionamendurako;

     -- Marruskadura baxuko zigilua olio-biltegiarekin, oliorik gabeko funtzionamendua, zerbitzu-bizitza ≥5 milioi ziklo.

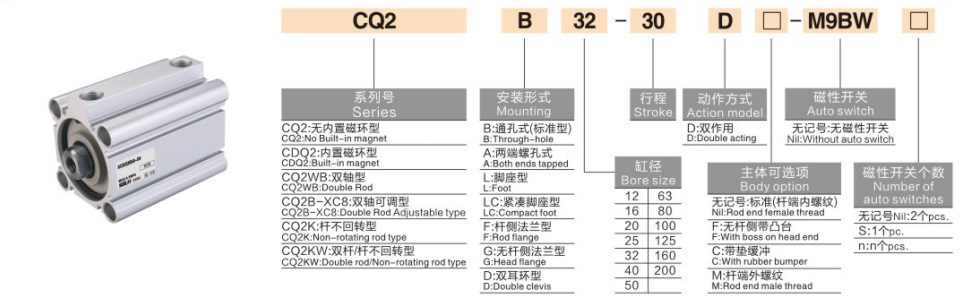

Ereduaren Kodeketa Araua

   1. Adibidea: CDQ2B25-50Z-M9B

     -- C: Iman integratua (CDQ2); ez C = CQ2 ez magnetikoa

     -- DQ2: Seriearen izena

     -- B=hastaka bakarra; W=hastaka bikia; K=biratzen ez duen haga; KW=errotazio aurkako haga bikia

     -- 25: zulamenaren tamaina 4~200 mm

     -- 50: Trazuaren luzera

     -- Z: Egitura estandar arin berria

     -- -C: Aire-kuxin aukera

     -- M9B: Etengailu magnetikoa

Zehaztapen Teknikoak

Bultzada eta tiraketa indar teorikoa @ 0,5 MPa (Hatz bakarra)

Esaldi bakarreko laburpena

     SOLH CQ2 zilindro pneumatiko mehe trinko unibertsalak φ4 ~ 200mm-ko zulo osoa estaltzen ditu, egitura-aldaera aberatsak, aukerako aire-kuxinarekin eta errotazioaren aurkako hagaxkarekin, espazioa aurrezteko automatizazio-ekipoetarako ibilaldi laburreko eragingailurik erabiliena.
