CQM serieko zilindro pneumatiko mehe gidatua

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

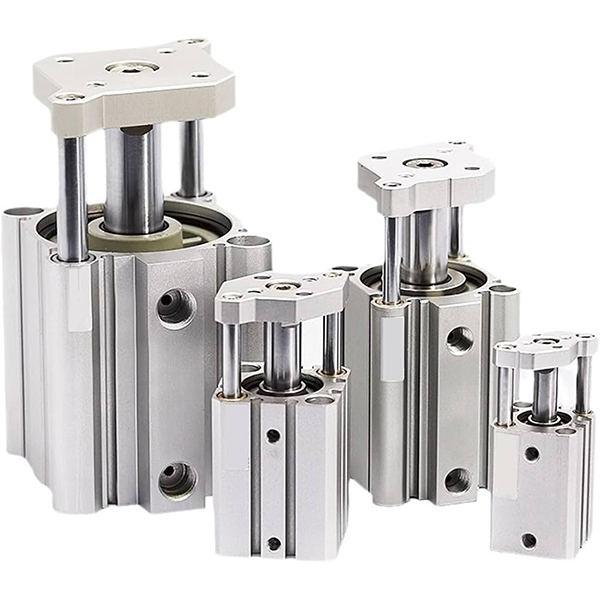

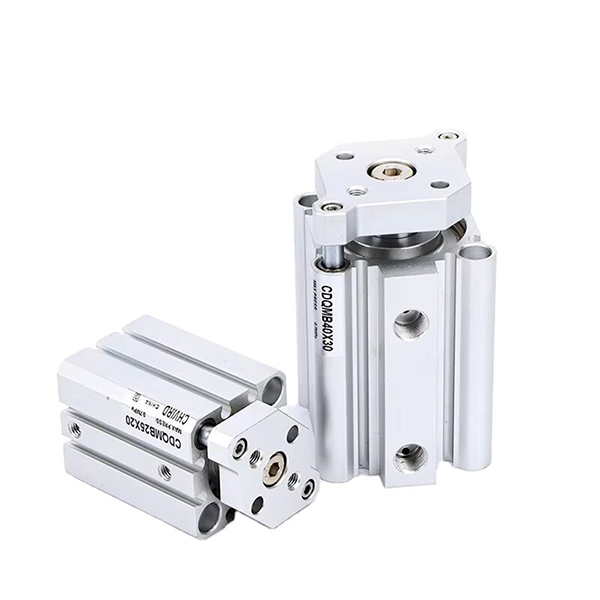

     SOLH CQM serieko zurruntasun handiko zilindro mehe gidatua, inportatutako CQM/CDQMrekin truka daitekeena. Gida bikoitzeko haga integratua CQ2 zilindro mehearen egituran oinarrituta. Alboko kargaren erresistentzia eta errotazioaren aurkako errendimendua asko hobetzen ditu. CQ2-ren gorputzaren luzera bera, ez da kanpoko gida gehigarririk behar. Muntatze-tamaina CQ2/CQS-ekin bateragarria da, oso erabilia alboko kargarekin doitasunez kokatzeko, estutzeko eta bultzatzeko.

Egitura eta Ezaugarri Nagusiak

     -- Zilindro mehearen gorputz integratua + gida bikoitzeko haga paraleloak, karga muntatzeko plaka aurrealdean;

     -- Aluminiozko anodizatu gogorreko kanoia, kromatua pistoi-hastaka eta gida-barra;

     -- Aldaerak: CQM (ez-magnetikoa), CDQM (iman hornitua), CQM-XB24 bizitza luzeko bertsioa;

     -- Alboko karga-gaitasuna CQ2 zilindro estandarra baino 2 ~ 4 aldiz handiagoa, biraketa-perdoia ≤±0,2°;

     -- Gomazko buffer estandarra bi muturretan, aire kuxin aukerarik ez;

     -- CDQM iman integratua etengailu magnetikoa detektatzeko, sentsore malgua instalatzeko.

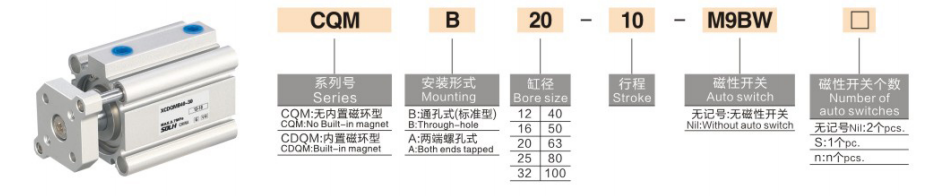

Ereduaren Kodeketa Araua

   1. Adibidea: CDQMB20-50-M9B

     -- C: Iman integratua (CDQM); hutsik = ez-magnetikoa (CQM)

     -- DQM: Zilindro mehe gidaturako serie kodea

     -- B/A: Muntatze mota; B=zulo barrena; A=bukaerako zuloa

     -- 20: Zuloaren tamaina: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: trazuaren luzera 5~100mm

     -- M9B: Etengailu magnetikoaren aukera

Zehaztapen Teknikoak

Bultzada teorikoa eta tira-indarra eta alboko karga maximoa @0.5MPa

Esaldi bakarreko laburpena

     SOLH CQM serieko gida bikoitzeko haga integratua zilindro pneumatiko mehea, bihurriketaren aurkako eta alboko karga-ahalmen handikoa, doitasun-eragingailu ezin hobea CQ2 zilindro estandarra ordezkatzeko automatizazio-blokeatzeko eta kokatzeko aplikazioetarako.
