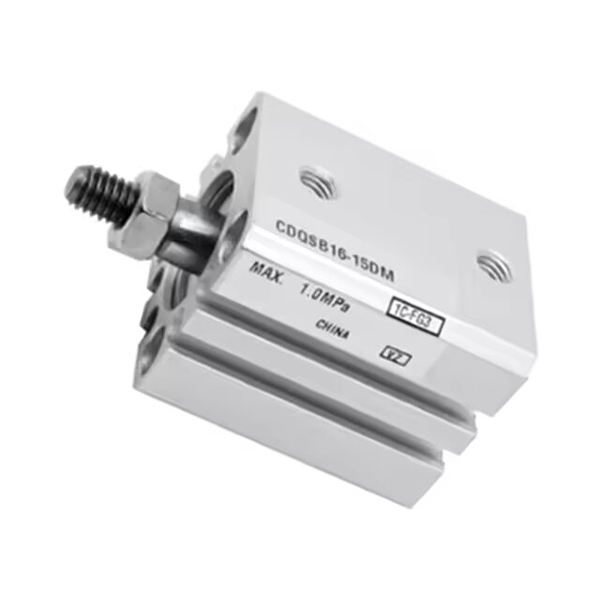

CQS seriea zilindro fin trinkoa

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH CQS serieko zilindro trinko mehea SMC CQS seriearekin truka daiteke. Instalazio-espazio mugatuetarako eta doitasun handiko traza laburreko aplikazioetarako diseinatua. Gorputz ultra-argala karratua, φ12~25mm-ko zundaketa, doitasun handiko bertsio berritua CQ2 seriean oinarrituta. Erdieroaleetan, 3C elektronikan eta doitasuneko automatizazio aparatuetan oso erabilia estutzeko, bultzatzeko eta kokatzeko.

Egitura eta Ezaugarri Nagusiak

     -- Gorputz karratu ultra-mehea, luzera orokorra CQ2 modeloa baino laburragoa;

     -- Aluminiozko anodizatu gogorreko kanoia, kromatua pistoi-barra, zurruntasun handia;

     -- Aldaera osoak: hagaxka bakarra estandarra, haga bikoitza, biratzen ez den hagaxka, iraupen luzeko XB24 bertsioa;

     -- CDQS iman integratua posizio-sentsoreak detektatzeko; alde anitzeko sentsore zirrikituak, sentsorea ez da zilindrotik kanpo ateratzen;

     -- Gomazko kuxin finkoa bi muturretan, aire kuxinrik gabe;

     -- Marruskadura baxuko zigilua olio-biltegiarekin, oliorik gabeko funtzionamendua, zerbitzu-bizitza ≥5 milioi ziklo.

Ereduaren Kodeketa Araua

   1. Adibidea: CDQSB20-50D-M9BW

     -- C: Iman integratua (CDQS); ez C = CQS ez magnetikoa

     -- DQS: Seriearen izena

     -- B=hastaka bakarra; W=hastaka bikia; K=biratzen ez duen haga; KW=errotazio aurkako haga bikia

     -- 20: 12/16/20/25 mm-ko zuloa

     -- 50: Trazuaren luzera 5~300mm

     -- D: Egitura estandar berria

     -- M9BW: etengailu magnetikoaren aukera

Zehaztapen Teknikoak

Bultzada eta tira-indar teorikoa @0.5MPa

Esaldi bakarreko laburpena

     SOLH CQS zilindro pneumatiko mehe ultra-trinkoa egitura-aldaera anitzekin, zurruntasun handiko eta gorputz laburra, doitasun handiko ibilaldi laburreko eragingailu aproposa espazio mugatuko 3C eta erdieroaleen automatizazio ekipoetarako.
