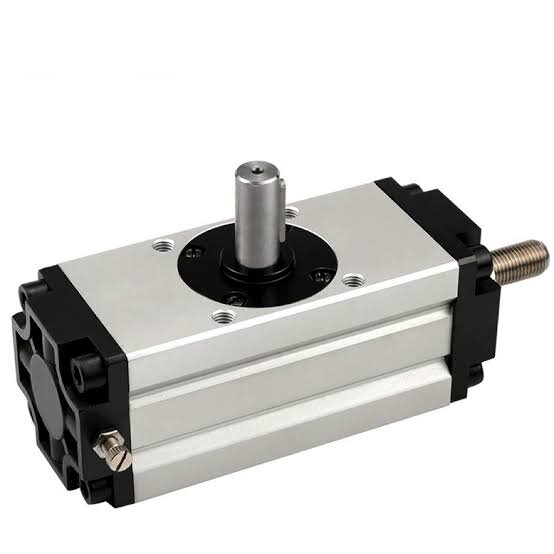

1. Produktuen ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

     SOLH CRA1 seriea ertain eta pisu handiko cremallera eta pinoi zilindro birakaria da, momentu handiko mugimendu oszilatzailerako eraikia. Pistoi bikoitzeko kremailera eta pinoi transmisioa, aukerako aire-kuxin erregulagarria, muntaketa-estilo anitz eta irteera-ardatz mota askotarikoak ditu, zilindro honek φ30 eta φ100 bitarteko zuloen tamainak estaltzen ditu. Ezin hobeto egokitzen da 10-50 kg-ko karga astuneko agertokietara, piezak iraultzea, balbula industrialak gidatzea eta estazio astunak indexatzea barne, produkzio-lerro automatizatu astunetarako zurruntasun handiko soluzio birakaria gisa balio duena.

  1.1 Zurruntasun handiko cremallera eta pinoi unitateak

     Pistoi bikoitzeko kremailera eta pinoi transmisio-egitura sinkronoa hartuta, zilindroak momentu indartsua eta egitura-zurruntasun aparta eskaintzen ditu. Erreakzio orokorra ≤1°-ren barruan kontrolatzen da, φ30 zuloaren bertsioak, berriz, zero erreakzioa lortzen du. Errepikapen handiko kokapen-zehaztasuna eta mugimendu birakaria egonkorra bermatzen du karga astunetan.

  1.2 Momentu handiko irteera

     Transmisio-egitura optimizatuak industriako pare-errendimendu liderra lortzen du. Gehienezko φ100 zulo ereduak 108N·m-ko momentua ateratzen du 0.5MPa aire-presioan, pieza handiko biraketa-momentu handiko eskakizunak betez, balbula handien gidatzea eta ekipamendu astunak indexatzeko.

  1.3 Aukerako aire kuxin erregulagarria

     Z motako mutur bikoitzeko aire-buffer-egitura erregulagarriaz hornitua, maiztasun handiko abiarazte-gelditze-eragiketetan inertzia-inpaktua modu eraginkorrean xurgatzen duena, bibrazio mekanikoa eta martxako zarata murrizten ditu eta ekipoak eta piezak babesten ditu, funtzionamenduaren egonkortasuna eta zerbitzu-bizitza orokorra hobetzen dituen bitartean.

  1.4 Muntatze eta ardatz aukera anitzak

     • Muntatze estiloak: Oinarrizkoa (B), Oina (L), Brida (F) aukerakoa, ekipamendu-egitura eta espazio-diseinu desberdinetarako instalazio malgua onartzen duena.

     • Ardatz motak: Ardatz bakarra (S), Ardatz bikoitza (W), Ardatz giltzaduna (Y) eskuragarri, karga-konexio-metodo ezberdinekin eta irristagaitzaren aurkako momentuaren transmisio-eskakizunekin bateragarria.

  1.5 Egitura trinkoa eta iraunkorra

     Egitura optimizatu berrituak gorputzaren zabalera % 14 murrizten du eredu zahar tradizionalekin alderatuta, eta instalazioko espazioa nabarmen aurrezten du. Alde biko sentsore zirrikituekin diseinatua D-M9 serieko etengailu magnetikoak malgutzeko. Anodizatu gogorreko zilindro-gorputzak eta higadura-erresistentzia handiko zigilatzeko osagaiek epe luzerako funtzionamendu egonkorra bermatzen dute.

  1.6 Oliorik gabeko eta zerbitzu-bizitza luzea

     Oliorik gabeko funtzionamenduaren diseinu estandarra tailer garbietara eta industriako lan-baldintza orokorretara egokitzen da, lubrifikazio-mantenimendu gehigarririk gabe. Higaduraren aurkako zigiluak eta korrosioaren aurkako zilindroaren gorputzak etengabeko lan-bizitza asko luzatzen dute maiz funtzionamendu ziklikorako.

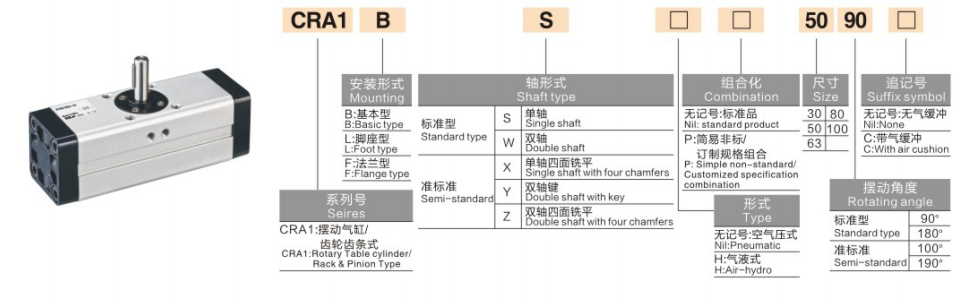

2. Ereduen izendapen-arauak eta ordena-adibideak osatu

  1. Eredu tipikoen adibideak: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Agindu estandarraren adibideak

     • Buffer Ez-Eredu Estandarra: CRA1BS50-90 (φ50 zuladura, 90°-ko kulunka, ardatz bakarra, oinarrizko mota, eraztun magnetikorik gabe)

     • Heavy-Duty Buffer eredua: CDRA1BL80-180Z (φ80 zuloa, 180°-ko kulunka, ardatz bikoitza, oinen muntaketa, eraztun magnetikoa eta aire-kuxin bikoitza)

3. Parametro tekniko orokorrak (20 ℃, 0.5MPa baldintza estandarra)

  3.1 Oinarrizko zehaztapenak

     • Eragiketa modua: Efektu bikoitzeko kremailera eta pinoi-eraginkortasuna

     • Laneko fluidoa: Aire konprimitua (oliorik gabeko funtzionamendua)

     • Giro-tenperatura: 0 ℃ ~ 60 ℃ (izotz gabeko ingurunea)

     • Laneko presioaren barrutia: 0.1~1.0MPa; Froga-presioa: 1.5MPa

     • Erreakzioa: ≤1° (φ30-ko zuloak zero atzerakada lortzen du)

     • Swing angeluaren tolerantzia: 0~+4°

     • Buffer modua: Buffer gabekoa / Mutur bikoitzeko aire kuxin erregulagarria (Z motakoa)

     • Etengailu magnetikoa: D-M9 seriearekin bateragarria, alde biko zirrikitu muntatzeko

  3.2 Funtsezko Errendimendu Parametroen Taula (@0.5MPa)

4. Oinarrizko konfigurazio eta hautaketa jarraibideak

  4.1 Aleen tamaina hautatzea (momentuaren eta kargaren arabera)

     • φ30: 3,5 N·m-ko momentu-irteera, karga ertaineko mikro (≤10kg) aplikazioetarako egokia, hala nola balbula txikiak aldatzeko eta miniaturazko estazioen indexatzeko.

     • φ50: 9,3 N·m-ko momentu-irteera, karga arin-ertaina (10-20 kg) pieza 90° iraultzeko eta norabideko kokapenerako aproposa.

     • φ63: 17,0 N·m-ko momentu-irteera, karga ertaineko (20-30 kg) estazio astuneko gidaritza eta osagaien biraketa-zereginak ezin hobeto uztartuz.

     • φ80: 32,0 N·m-ko momentu-irteera, karga ertain-astunetarako (30-40 kg) erreminta handietarako eta aparatu birakarietarako aplikagarria.

     • φ100: 108 N·m-ko momentu oso handiko irteera, karga astuneko (40-50 kg) errotazio mekanikorako eta balbula industrial handien gidatzeko eszenatokietara zuzendua.

  4.2 Swing angelua hautatzea

     • 90°ko angelu estandarra: angelu zuzeneko iraultzeko eta gidatzeko bertikalerako diseinatua, piezak kargatzeko/deskargatzeko eta geltoki ortogonalak aldatzeko oso erabilia.

     • 180°ko angelu estandarra: Ziklo erdiko biraketa eta pieza osoa iraultzeko egokia, noranzko biko geltokiko kokapen eta alderantzizko eragiketa gauzatuz.

     • 100° / 190° Angelu berezia: Ekipamendu berezietarako eta geltoki-mugimendu-eskakizun pertsonalizatuetarako estandarrak ez diren angelu pertsonalizatuak.

  4.3 Buffer eta konfigurazio funtzionalaren hautaketa

     • Z Aire Kuxina: Derrigorrezkoa da maiztasun handiko eta pisu handiko lan baldintzetarako, amaierako inpaktua modu eraginkorrean ezabatuz, kokapen-zehaztasuna egonkortuz eta funtzionamendu-zarata murriztuz.

     • CDRA1 Eraztun Magnetikoa Bertsioa: D-M9 serieko etengailuak instalatzeko eraztun magnetikoa integratua, denbora errealeko posizio-seinalearen feedbacka eta PLC lotura-kontrol automatizatua onartzen duena.

     • Ardatz mota bat etortzea: Ardatz bakarra (S) aplikazio unibertsal orokorretarako; ardatz bikoitza (W) norabide biko gidatzeko sinkronorako; giltzadun ardatza (Y) pare eta irristatzearen aurkako konexio eskakizun handietarako.

5. Aplikazioaren eszenatoki tipikoak

     • Pieza astuna iraultzea: 90°/180°-ko iraulketa eta kokapen fidagarria 10-50 kg-ko piezak makina-erremintan eta garraiatzaile-lerro automatizatuetan, zurruntasun handiko eta atzerakada baxuarekin, mugimendu zehatza errepikatzeko.

     • Balbula Industrialen Gidapena: Diametro handiko kanalizazio-balbulen irekiera eta itxiera automatikoari eta urrutiko kontrolari aplikatzen zaio, hala nola tximeleta-balbulak eta bola-balbulak, momentu handiko indar eragile egonkorra eskainiz.

     • Indexazio automatizatua: 90°/180°-ko doitasuneko indexaziorako eta mahai birakari astunak eta erreminten osagarriak muntatzeko eta detektatzeko estazioetan kokatzeko erabiltzen da.

     • Artikulazio Robotiko Astunak: errobotaren giltzadura astunetarako eta amaierako efektoreetarako unitate birakari gisa balio du, zurruntasun handiko eta karga handiko swing zehatz-baldintzak betetzen ditu.

     • Logistika eta Enbalatzeko Ekipamendua: Material astuneko kutxak eta paletak gidatzeko, pilatzeko eta kokatzeko aproposa, epe luzerako maiztasun handiko karga astuneko lan-baldintza ziklikoetara egokituz.

6. 3 urratseko hautapen gida bizkorra

     1. Bore baieztapena: Kalkulatu benetako momentua piezaren pisuan eta biraketa-erradioan oinarrituta, segurtasun-faktore ≥2 batekin. Hautatu φ30 ≤10kg, φ50 10-20kg, φ63 20-30kg, φ80 30-40kg, φ100 40-50kg.

     2. Angeluaren baieztapena: Aukeratu 90° angelu zuzeneko gidatzeko/iraultzeko, 180° ziklo erdiko alderantzikatzeko eta 100°/190° angelu bereziak mugimendu-eskakizun pertsonalizatuetarako.

     3. Funtzioaren berrespena: ekipatu Z aire kuxina maiztasun handiko karga astuneko funtzionamendurako; hautatu CDRA1 bertsio magnetikoa seinalearen feedbacka kontrolatzeko; Hartu Y giltzadun ardatza pare handia irristatzearen aurkako konexiorako.

Esaldi bakarreko laburpena

     SOLH CRA1 serieko kremailera eta pinoi zilindro birakariak momentu oso altua, atzerakada oso baxua eta aukerako aire-bufferren errendimendua eskaintzen ditu, zurruntasun handiko, egonkor eta iraunkorrak diren doitasun birakari irtenbideak eskaintzen ditu 10-50 kg-ko ertain eta pisu handiko industria-iraulketa, indexazio eta balbulak gidatzeko aplikazioetarako.
