Marka: SOLH by Richge Technology

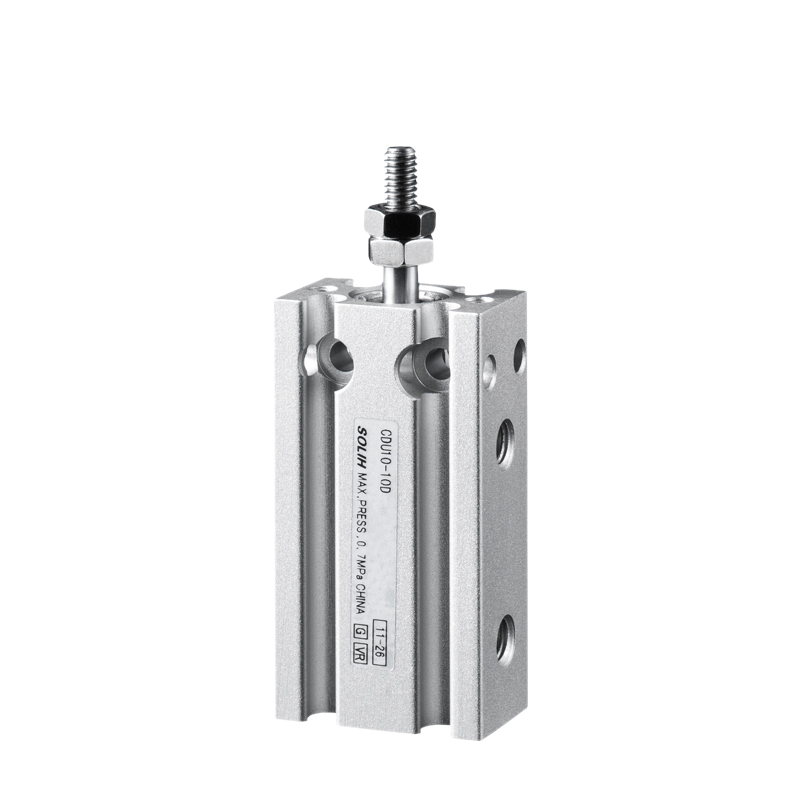

SOLH CU/CDU serie bloke angeluzuzeneko muntaketarik gabeko zilindroa. Gainazal anitzeko zuloek zuzeneko instalazioa ahalbidetzen dute, euskarririk gabe edozein orientaziotan. Diseinu trinko ultramehea oso erabilia da karga arinean bultzatzeko, estutzeko eta kokatzea instalazio-espazio mugatua duten automatizazio-ekipoetan.
|
Eredua |
Ezaugarri |
Aplikazioa |
| CU |
Eraztun imanik gabe, ezin da etengailu magnetikorik egokitu |
Kostu-sentikorrak diren proiektuak posizioaren iritzirik gabe |
| CDU |
Iman integratua, CMSH/DMSH sentsore magnetikoak onartzen ditu |
Hedatu/erretiratu posizioa hautematea behar da |
| CUK/CDUK |
Biratu gabeko pistoi haga |
Piezen angelua finkatu behar da, ardatzaren biraketa saihestu |
| CUW/CDUW |
Pistoi bikoitzeko barra, gida integratua, torsioaren aurkakoa |
Alboko karga eta desplazamendu indarra duten aplikazioak |
-- Norabide anitzeko muntaketa: instalatu behetik, albotik edo amaieratik, gorde muntatzeko euskarria;
-- Gorputz angeluzuzen argala, barra-zilindro estandarra baino %40 meheagoa;
-- Egitura anitz: hagaxka bakarra estandarra, errotazioaren aurkako hagaxka, haga gidatu bikoitza;
-- Iman bertsio integratua (CDU) sentsore erregulagarriekin;
-- Errodamendu auto-lubrikatzaileak, oliorik gabeko etengabeko funtzionamendua;
-- Gomazko tamponak finkoak, inpaktua eta zarata murrizteko.

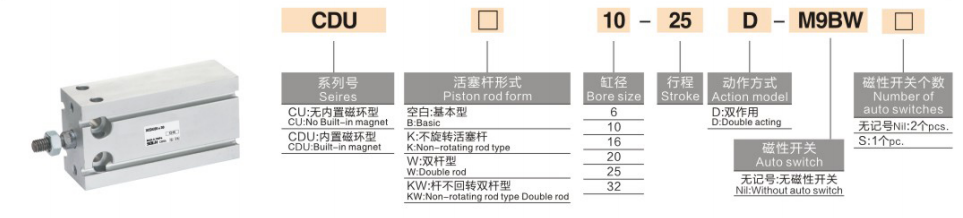

1. Adibidea: CDU16×30S
-- CDU: Seriearen izena, C=eraikitako iman; K=biratzen ez duen haga; W = haga bikoitza
-- 16: Zuloaren tamaina (mm): 6,10,16,20,25,32
-- 30: Ibilbidearen luzera (mm)
-- S: Zehaztapen estandarra
|
Parametroa |
Zehaztapena |
| Bore Tamaina |
6,10,16,20,25,32 mm |
| Trazu estandarra |
5 ~ 60 mm |
| Aktore Mota |
Ekintza bikoitza (lehenetsia); efektu bakarreko udaberriaren itzulera/irteera luzatu |
| Funtzionamendu-presioa |
Ekintza bikoitza: 0,05 ~ 0,7 MPa; Ekintza bakarrekoa: 0,15 ~ 0,7 MPa |
| Froga Presioa |
1,05 MPa |
| Tenperatura |
-10 ~ 60 ℃ (izotzarik ez airean) |
| Pistoiaren Abiadura |
50~500 mm/s |
| Kuxina |
Gomazko buffer finkoa bi muturretan |
| Portuko haria |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Lubrifikazioa |
Oliorik gabeko funtzionamendua |
|
Zuloa (mm) |
Bultzada/Tira Eremua |
0,2 MPa |
0.4MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5.7 / 5.1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201.1 / 181.0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C eta erdieroaleen mikro jig, tapoia, prentsa egokitzea;
-- Automatizazio orokorrak estutzea, kokatzea eta material aldatzea;
-- Etxetresna elektrikoak eta hardware muntaketa; karga arinak sailkatzeko ekipoak ontziratzea.
SOLH CU/CDU muntaketa askeko zilindro pneumatikoak angelu anitzeko euskarririk gabeko instalazioa onartzen du, biratu gabeko eta gidatutako hagaxka bikoitzeko aldaerekin, oso erabilia ibilaldi laburreko funtzionario arineko automatizaziorako kokatzea eta estutzeko.
