CX2 Serie Bikoitzeko Rod Slide Zilindroa | Profil baxuko bultzada handiko zilindro pneumatikoa

Marka: SOLH by Richge Technology

Produktuaren ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

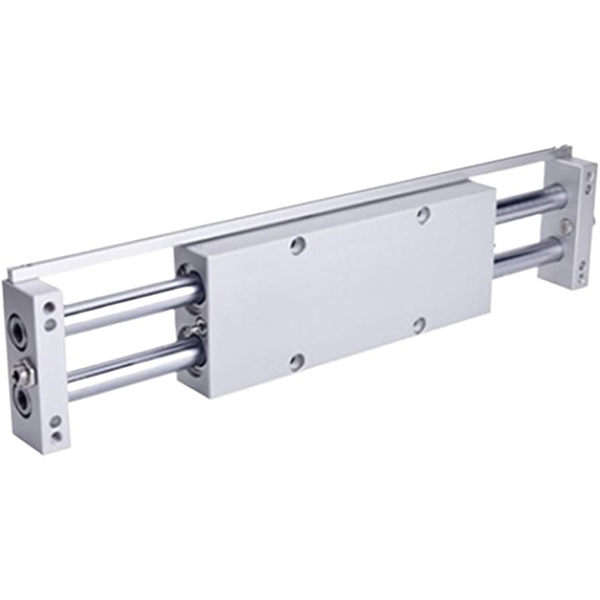

SOLH CX2 seriea bi pistoi bikoitzeko hagaxka bikoitzeko errodamenduen zilindro profesionala da, profil ultra baxua, bultzada bikoitza irteera, errotazioaren aurkako zehaztasun handia eta alboko karga erresistentzia handia duena. φ10mm, φ15mm eta φ25mm-ko zuloen tamainak estaltzen ditu 25mm-tik 200mm-ko trazu estandarrekin. Instalazio espazio trinkorako, doitasuneko gidatzeko eta karga ertain-astunetarako bultzada/tiratze eragiketetarako diseinatua, serie hau oso zabala da doitasuneko hainbat estazio automatizatutan. Modelo hedatuak CXWM (errestadura-errodamenduak buffer hidraulikoarekin) eta CXWL (bola-errodamenduak buffer hidraulikoarekin) eskuragarri daude abiadura handiko eta inpaktu handiko lan baldintzetarako.

Egiturazko abantaila nagusiak

• Haga bikoitza bultzada bikoitza irteera: Pistoi bikoitzeko eta haga bikoitzeko egitura integratua onartuz, bultzada teorikoa zulamenaren tamaina berdina duen haga bakarreko zilindro baten bikoitza da, indar eragile indartsua eta egitura-zurruntasun orokorra bikaina emanez. CX2 modelo estandarrak zehaztasun handiko diapositibako errodamenduen gidaritza hartzen du mugimendu lineal egonkorra izateko.

• Errotazioaren aurkako eta kokapen-zehaztasun oso altua: Haga bikoitzeko egitura simetrikoak errotazioaren aurkako errendimendu mekaniko fidagarria lortzen du. Errotazioaren aurkako zehaztasuna ± 0,1 ° (φ10) eta ± 0,02 ° (φ25) iristen da, behin eta berriz kokapen egonkortasun bikaina bermatuz. Doitasun handiko mekanizazio paraleloak muntatzeko gainazalaren eta pistoi-haxken artean asko hobetzen du alboko eta eszentrikoko kargarekiko erresistentzia.

• Profil baxuko eta norabide anitzeko muntaketa malgua: Gorputz trinkoaren diseinua ezin hobeto egokitzen da ekipoen espazio estu eta mugatuetara. Zilindroaren gorputzak eta amaierako plakak instalazio finkoa onartzen dute, bi lan-modu ahalbidetuz:zilindroaren gorputza muturreko plaka mugikorrekin finkatuta edoamaierako plaka zilindro mugikorren gorputzarekin finkatuta. Lau alboetako muntaketa-zuloekin eta hiru noranzkoko hodi-zuloekin hornituta, goiko, beheko eta alboko norabideetatik finkatzea onartzen du aire-hodiaren diseinu malguarekin.

• Funtzionamendu leuna eta zerbitzu-bizitza luzea: Efektu bikoitzeko egitura bikoitzeko gomazko bufferekin, konfigurazio estandarrak eraginkortasunez murrizten ditu mugimenduaren eragina eta funtzionamendu-zarata. CXWM/CXWL aukerako buffer hidraulikoen bertsioek talka xurgapen bikaina eskaintzen dute abiadura handiko nahiz abiadura baxuko funtzionamendurako, zarata murriztea eta mantentze-lanik gabeko buffer-errendimendua lortzen dutenak. Oliorik gabeko diseinua lan-ingurune garbietara egokitzen da eta eguneroko mantentze-kostuak gutxitzen ditu.

Ereduen izendapen-arau osoa

Ereduaren adibideak: CX2N15-50 | CX225-100-M9BW

Agindu estandarraren erreferentzia-adibideak

• CX210-25: 10 mm-ko zuloa, 25 mm-ko ibilbidea, mota estandarra etengailu magnetikorik gabe

• CX215-75-2S: 15 mm-ko zuloa, 75 mm-ko ibilbidea, etengailu magnetiko bikoitza posizio bikoitzeko detektatzeko

• CX2N25-100: 25 mm-ko zuloa, 100 mm-ko trazua, magnetikorik gabeko mota magnetikoarekiko sentikorrak diren eszenatokietarako

Oinarrizko Parametro Tekniko Estandarrak

(Proba baldintza estandarrak: 20 ℃ tenperatura normala, 0,5 MPa presio nominala)

1. Errendimenduaren zehaztapen orokorrak

• Eragiketa modua: Efektu bikoitza (pistoi bikoitzeko gidaketa sinkronikoa)

• Laneko presioaren barrutia: 0.15~0.7MPa; Froga-presioa: 1.05MPa

• Giro-tenperatura: -10 ℃ ~ 60 ℃ (izotz gabeko ohiko ingurunea)

• Pistoiaren funtzionamendu-abiadura: 50~500mm/s (CX2 estandarra); 800 mm/s arte (CXWM/CXWL abiadura handiko bertsioak)

• Buffer modua: mutur bikoitzeko gomazko buffer (estandarra); aukerako buffer hidraulikoa CXWM/CXWL modeloetarako

• Lubrifikazio modua: Oliorik gabeko mantentzerik gabeko funtzionamendua, ingurune industrial garbietarako egokia

2. Bultzada bikoitzeko datu teorikoak (unitatea: N)

3. Onartutako Alboko Parearen Datuak (Unitatea: N·m)

4. Produktuaren pisuaren datuak (50 mm-ko trazua, unitatea: kg)

Aplikazioaren eszenatoki tipikoak

• Zehaztasun materialaren transferentzia: Pieza elektroniko eta erdieroaleen itzulpenerako, paleta trukatzeko eta jig bultzatzeko/tiratzeko aproposa. Errotazioaren aurkako zehaztasun ultra-altuak zero desplazamendua bermatzen du doitasun handiko kokapen eta transferentzia prozesuetan.

• Zama Ertain-Astunak Jasotzea: Ekoizpen lerroko piezak altxatzeko, moldeak kanporatzeko eta traza laburreko karga astunak gidatzeko egokia. Bultzada bikoitzeko egitura bereziak eta eszentrikoen aurkako karga ahalmen sendoak gidatzeko errendimendu egonkorra eta indartsua eskaintzen dute.

• Espazio Konfinatuko Automatizazio Estazioak: Hutsune estuko ekipamenduak instalatzeko, diseinu trinko horizontalerako eta zilindro anitzeko antolamendu trinkorako ezin hobea. Profil baxuko gorputzak eta norabide anitzeko muntaketa diseinuak espazioaren erabilera maximizatzen du.

• Garbitasun handiko lan-inguruneak: Oliorik gabeko eta hauts gutxiko diseinua medikuntza, janari eta doitasuneko ekipo elektronikoetara egokitzen da. Magnetikorik gabeko aukerako bertsioa (N mota) ezin hobeto egokitzen da magnetikoarekiko sentikorrak diren aplikazio eszenatokiak interferentzia magnetikorik gabe.

Hiru urratseko hautapen gida bizkorra

1. Bore Tamaina Hautaketa: Hautatu zuloaren tamaina benetako lan-kargaren arabera. Ziurtatu bultzada bikoitza teorikoa ≥ benetako karga × 1,5 segurtasun-marjina nahikoarekin. Lehenetsi φ25 zulamen handiko modeloa alboko karga astunak dituzten lan baldintzetarako.

2. Trazuaren hautaketa: Ibilbide estandarra 25 mm eta 200 mm bitartekoa da, hautatu benetako bidaia-baldintzen arabera. Hobetu CXWM/CXWL buffer modeloak ibilaldi luzeko, abiadura handiko eta maiz eraginiko lan baldintzetarako.

3. Konfigurazio funtzionalaren hautaketa

￮ Mutur bikoitzeko posizioa hautematea: hautatu 2S etengailu magnetiko bikoitzeko konfigurazioa trazuaren muga zehatza kokatzeko.

￮ Abiadura handiko eta inpaktuaren lan-baldintzak: Aukeratu CXWM (errodamendu irristakorra + buffer hidraulikoa) / CXWL (bolekin + buffer hidraulikoa) bertsio berrituak.

￮ Magnetikoki sentikorrak diren eszenatokiak: Hartu N motako magnetikorik gabeko zilindroa interferentzia magnetikoak saihesteko.

Esaldi bakarreko laburpena

     SOLH CX2 serieko haga bikoitzeko zilindroak bultzada bikoitzeko irteera, errotazioaren aurkako zehaztasun ultra handia, profil baxuko egitura trinkoa eta norabide anitzeko muntaketa malgutasuna integratzen ditu, karga ertain-astunak gidatzeko irtenbide egonkor eta fidagarriak eskaintzen ditu espazio mugatuko doitasuneko ekipamendu automatizatuetarako.
