CXS serie bikoitzeko zilindroa

CXS Serie Bikoitzaren Zilindroa | Zurruntasun handiko Zero Errotazio Zilindro Pneumatiko trinkoa

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra eta oinarrizko egitura

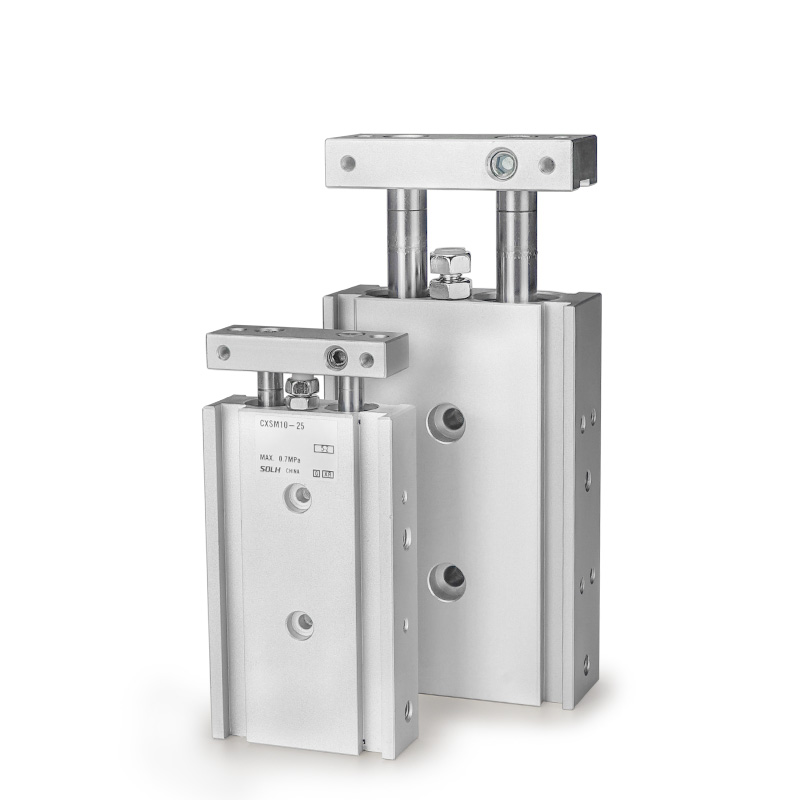

     SOLH CXS seriea zurruntasun handiko motako zilindro bikoitza da, pistoi bikoitzeko eta gida bikoitzeko haga integratua dituena. Hagaxka bikoitzak eta pistoi bikoitzeko gidatze sinkronoa dituena, ia bultzada bikoitza ematen du zilindro bakarrekin alderatuta, ±0,1° zero biraketa errendimendu ultrazehatzekin batera. Zurruntasun bikainarekin eta alboko karga-erresistentzia sendoarekin, zilindro honek ez du gidatzeko osagarri gehigarririk behar, doitasun handiko mugimendu linealetarako ezin hobeto egokia, hala nola bilketa eta lekua, material transferentzia, kokatzea eta prentsaketa arina espazio automatizatu trinkoetan.

Oinarrizko Egiturazko Abantailak

• Pistoi bikoitza eta gida bikoitzeko barra integratzea: Aukerako errodamenduak (M) eta boladun (L) konfigurazioak dimentsio orokor guztiz unibertsalak dituztenak, lan-baldintza eta kostu-aurrekontu ezberdinekin bateragarriak.

• Diseinu Magnetikoa eta Buffer Estandarra: Eraztun magnetiko integratuak (Z atzizki estandarra) etengailu magnetiko zuzeneko instalaziorako posizioak gordetzen ditu parentesi gehigarririk gabe. Mutur bikoitzeko gomazko buffer estandar gisa dator; aire buffer hautazkoa da zulo handiko modeloetarako abiadura handiko eragina kentzeko.

• Zurruntasun handia barneratua: Hagaxka bikoitzeko egitura integratuak egitura-egonkortasun orokorra asko hobetzen du, alboko eta eszentrikoen kargari eraginkortasunez aurre eginez, mugimendu lineal egonkorra eta errepikagarria den zehaztasuna bermatuz.

Nukleoaren azpiserieen sailkapena (errodamenduak eta haga mota)

CXS serieak lau modelo nagusi hartzen ditu, abiadura baxuko karga astunarekin, abiadura handiko doitasunarekin eta bi barra bidezko lan-eszenarioetan automatizazio ekipo trinkoetarako.

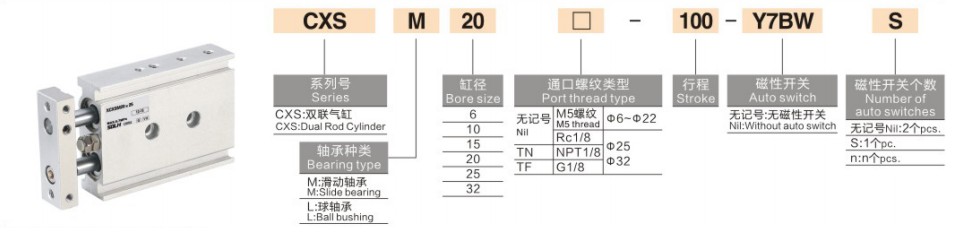

Ereduen izendapen-arau osoa

Ereduaren adibidea: CXSM20-50Z-M9B

1. Izen-kodearen definizioa

1. Serie Kodea: CXS + errodamendu eta haga mota (M / L / WM / WL)

2. Bore Tamaina: 6 / 10 / 15 / 20 / 25 / 32 mm (zuzendarien barruti estandar osoa)

3. Trazu estandarra: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 mm (gehienezko ibilbidea: 100 mm)

4. Buffer eta eraztun magnetikoaren konfigurazioa

￮ Z: Konfigurazio estandarra (eraztun magnetikoa integratua + mutur bikoitzeko gomazko buffera, etengailu magnetikoaren instalazioarekin bateragarria)

￮ AZ: Aire buffer (φ20/25/32 zulo handietarako soilik, abiadura handiko eta karga astuneko inpaktuaren aurkako eszenatokietarako)

￮ Z atzizkirik ez: Mota ez magnetikoa (etengailu magnetikoaren instalazioa ez dago erabilgarri)

5. Etengailu magnetikoa: Aukerako D-M9B, D-A93, D-M9N eta beste eredu batzuk; zuzeneko gida-hastaken alboko zirrikituetan muntatzeko euskarririk gabe

6. Blokeatu gailua (aukerakoa): R (erretiratze amaierako blokeoa), P (hedatu amaierako blokeoa)

Arau Orokorreko Parametro Teknikoak

(Proba baldintza estandarrak: 20 ℃ tenperatura normala, aire lehorra)

• Eragiketa modua: Ekintza bikoitzeko pistoi bikoitzeko gidaketa sinkronikoa (bultzada bikoitza irteera)

• Laneko presioaren barrutia: 0.1 ~ 0.7MPa (gutxieneko lan-presioa: 0.1MPa)

• Froga Presioa: 1,05 MPa

• Giro-tenperatura: -10 ℃ ~ 60 ℃ (izotz gabeko ohiko ingurunea)

• Eragiketa Abiadura: 30~300mm/s (CXSL abiadura handiko mota 400mm/s arte)

• Errotazioaren aurkako zehaztasuna: ± 0,1° (zehaztasun oso altua, ia zero tortsioa)

• Buffer modua: mutur bikoitzeko gomazko buffer estandarra; aire buffer (AZ) aukerakoa φ20/25/32 zuloetarako

• Hodiaren Portuaren Tamaina

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Muntatzeko metodoa: 3 aldetako muntaketa (behean / goian / alboan), instalazio malgua ekipamendu trinko ezberdinetara egokitzen dena

Bultzada eta Tentsioaren Datu teorikoak (@0.5MPa, Unitatea: N)

Pistoi bikoitzeko egitura eskaintzen duirteerako indar bikoitza zulo-tamaina bereko pistoi bakarreko zilindroekin alderatuta

Hautaketa azkarraren gida

1. Errodamendu eta haga motaren hautaketa: Aukeratu CXSM higadura-erresistentzia eta karga astuneko lan baldintzetarako; hautatu CXSL abiadura handiko eta ultra-leun funtzionamendurako; Hartu CXSWM / CXSWL aldebiko haga bidezko irteerarako eta alde biko funtzionamendu eskakizunetarako.

2. Konfigurazio magnetikoaren hautaketa: Hautatu Z atzizkia trazuaren posizioa hautemateko eraztun magnetikoarekin; kendu Z atzizkia aplikazio ez-magnetikoetarako.

3. Buffer-en konfigurazioa hautatzea: Hornitu AZ aire buffera abiadura handiko, ibilaldi luzeko eta eragin handiko lan baldintzetarako; gomazko buffer estandarra hartzea ohiko eszenatoki orokorretarako.

4. Bore & Trazo hautaketa: Egiaztatu zuloaren tamaina benetako bultzada eta karga eskakizunen arabera; trazu-tartea estandarra 5 ~ 100 mm-koa da, gehienez 100 mm-ko trazu mugarekin.

Esaldi bakarreko laburpena

     SOLH CXS serie bikoitzeko zilindroak pistoi bikoitzeko bultzada bikoitzeko irteera du, ± 0,1° zero biraketaren zehaztasuna, alboko karga erresistentzia handia eta aukerako aire buffer, kostu-eraginkorra den doitasun handiko gidatze-soluzio gisa balio du kokapen, prentsaketa eta transferentzia estazio automatizatu trinkoetarako.
