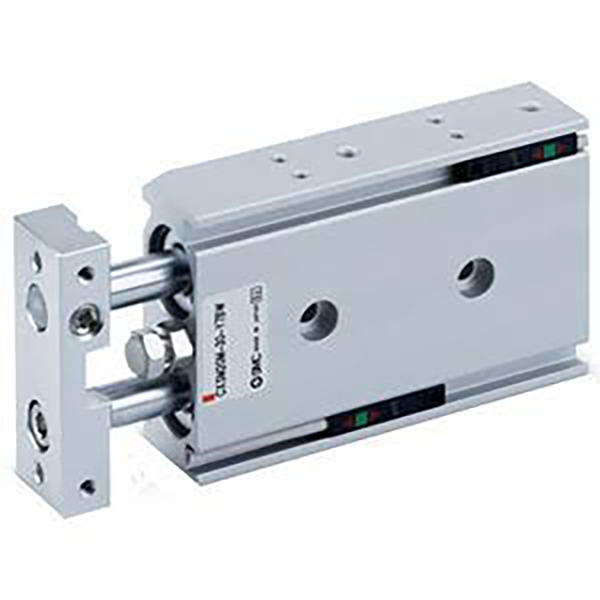

CXSJ serie trinko bi zilindro | Pistoi bikoitzeko bikoitz bikoitzeko zilindro ultra-argala

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra eta oinarrizko egitura

SOLH CXSJ seriea CXS zilindro biki estandarraren bertsio oso trinkoa da. Pistoi bikoitzeko eta gida bikoitzeko haga integratua duen egitura bat hartuta, ematen dubultzada bikoitza zilindro bakarrekin alderatuta eta ±0,1°-ko zero biraketa zehaztasuna lortzen du. CXS modelo tradizionalak baino luzera laburragoa, zabalera estuagoa eta pisu arinagoarekin optimizatuta, CXSJ serieak muntaketa malguagoa du eta bereziki diseinatuta dago hautatzeko eta kokatzeko, material transferentziarako, doitasun-kokapenerako eta karga arineko prentsarako aplikazioetarako automatizazio-espazio ultra mugatuetan.

Oinarrizko Egiturazko Abantailak

• Pistoi bikoitza eta gida bikoitzeko barra integratzea: Aukerako errodamenduak (M) eta boladun errodamenduak (L) konfigurazioak dimentsio orokor unibertsalekin, iraunkortasuna, doitasuna eta kostua orekatzeko lan-baldintza ezberdinetarako.

• Etengailu magnetikoaren oinarri itzulgarria: 4 noranzkoko instalazioa onartzen du egitura-interferentziarik gabe, angelu anitzeko posizio malgua detektatzeko eta ezker/eskuineko muntaketa simetrikorako egokitzapena ahalbidetuz.

• Buffer estandarra eta diseinu magnetikoa: mutur bikoitzeko gomazko bufferekin hornituta, kuxin egonkorra izateko; Eraztun magnetikoa integratua (Z atzizkia) etengailu magnetikoa instalatzeko erreserbatuta dago. Ez dago aire-buffer (AZ) aukerarik, goma-buffer-ek talka xurgapen estandar gisa balio du.

• Zulo txikietarako ate bikoitzeko diseinua: φ6 eta φ10 zuloen tamainak axial eta alboko hodi bikoitzak onartzen ditu, hodien diseinua asko optimizatuz ekipo ultra-trinkoetan.

Nukleoaren azpiserieen sailkapena (errodamenduak eta haga mota)

CXSJ serieak lau oinarrizko modelo hartzen ditu abiadura baxuko karga astunarekin, abiadura handiko doitasunarekin eta irteera bikoitzeko lan-eszenatokiekin bat egiteko, automatizazio-eskakizun trinkoen estaldura osoa lortzeko.

Ereduen izendapen-arau osoa

Ereduaren adibidea: CXSJL20-50Z-M9B

1. Izen-kodearen definizioa

1. Serie Kodea: CXSJ + errodamendu eta haga mota (M / L / WM / WL)

2. Bore Tamaina: 6 / 10 / 15 / 20 / 25 / 32 mm (zuzendarien barruti estandar osoa)

3. Trazu estandarra: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (gehienezko ibilbidea: 100 mm)

4. Buffer eta eraztun magnetikoaren konfigurazioa

￮ Z: Konfigurazio estandarra (eraztun magnetikoa integratua + mutur bikoitzeko gomazko buffera, etengailu magnetikoaren instalazioarekin bateragarria)

￮ Z atzizkirik ez: Mota ez magnetikoa (etengailu magnetikoa ez dago erabilgarri)

￮ Oharra: CXSJ serieak gomazko buffer bakarrik onartzen du, ez aire buffer (AZ) aukerarik

5. Etengailu magnetikoa: Aukerakoa D-M9B, D-A93, D-M9N; zuzenean instalatuta dago alboko zirrikituetan 4 noranzkoko oinarri itzulgarriarekin bateragarritasuna dutenak

6. Blokeatu gailua (aukerakoa): R (erretiratze blokeoa), P (zabaldu blokeoa)

Arau Orokorreko Parametro Teknikoak

(Proba baldintza estandarrak: 20 ℃ tenperatura normala, aire lehorra)

• Eragiketa modua: Efektu bikoitzeko pistoi bikoitzeko gidatzea (bultzada bikoitza irteera)

• Laneko presioaren barrutia: 0.1~0.7MPa (φ6: gutxienez 0.15MPa; φ10~φ32: gutxienez 0.1MPa)

• Froga Presioa: 1,05 MPa

• Giro-tenperatura: -10 ℃ ~ 60 ℃ (izotz gabeko ingurunea)

• Eragiketa Abiadura: 30~800mm/s (CXSJL abiadura handiko mota 800mm/s arte; CXSJM 30~600mm/s)

• Errotazioaren aurkako zehaztasuna: ± 0,1° (zero tortsio-zehaztasuna, CXS serie estandarrekin bat datorrena)

• Buffer modua: mutur bikoitzeko gomazko buffer bakarrik (ez dago aire buforako aukerarik)

• Hodiaren Portuaren Tamaina

￮ φ6 / φ10: M5 × 0,8 (euskarri euskarria axiala eta alboko hodi bikoitza)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (alboko hoditeria soilik)

• Muntatzeko metodoa: 3 aldeetako muntaketa (behea / goikoa / alboa); oinarri itzulgarriak ezkerreko eta eskuineko instalazio simetrikoak onartzen ditu

Bultzada eta Tentsioaren Datu teorikoak (@0.5MPa, Unitatea: N)

Pistoi bikoitzeko egitura eskaintzen duirteerako indar bikoitza zulo-tamaina bereko pistoi bakarreko zilindroekin alderatuta

CXSJ vs CXS Core Desberdintasunen Konparazioa

CXSJ CXSren bertsio oso trinkoa da, espazio estuetako automatizazio agertokietarako bereziki optimizatua.

Hautaketa azkarraren gida

1. Errodamendu eta haga motaren hautaketa: Aukeratu CXSJM higadura-erresistentzia handiko karga eta hautsez betetako inguruneetarako; hautatu CXSJL abiadura handiko mugimendu leuna eta maiz aldatzeko; Hartu CXSJWM/CXSJWL muturreko haga bikoitzeko eta aldebiko funtzionamendu sinkronorako.

2. Ereduaren Bertsioa Hautatzea: Nahiago CXSJ espazio ultra-trinkoa eta hodi axialen eskakizunetarako; aukeratu CXS estandarra aire-buffer edo talka-erresistentzia handia behar bada.

3. Konfigurazio magnetikoaren hautaketa: Hautatu Z atzizkia etengailu magnetikoekin posizioa hautemateko; kendu Z ez-magnetiko eta magnetiko-interferentzia sentikorrak diren eszenatokietarako.

4. Bore & Trazo hautaketa: Zehaztu zuloaren tamaina benetako kargaren eta bultzada-eskaeraren arabera; trazuaren tarte estandarra 5 ~ 100 mm-koa da (gehienezko trazuaren muga: 100 mm).

Esaldi bakarreko laburpena

     SOLH CXSJ serieko zilindro bikoitz ultra trinkoak pistoi bikoitzeko haga bikoitzeko bultzada handia, ±0,1° zero biraketaren zehaztasuna, tamaina optimizatu ultra-megala eta 4 bideko muntaketa malgua ditu, doitasun handiko hautaketa, kokapen eta prentsaketa arina ekipo automatizatuetan doitasun handiko irtenbide pneumatiko ezin hobea da.
