CY1 Series Akoplamendu Magnetikoa Rodless Zilindroa | Oinarri Ekonomiko Eredu Klasikoa

Marka: SOLH by Richge Technology

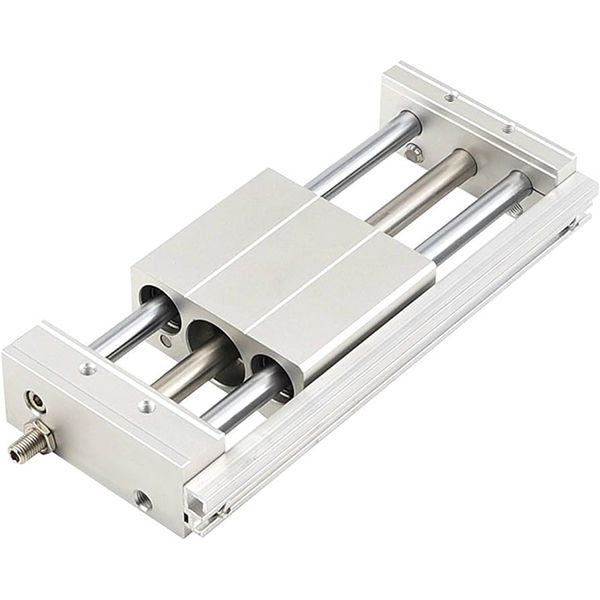

CY1S

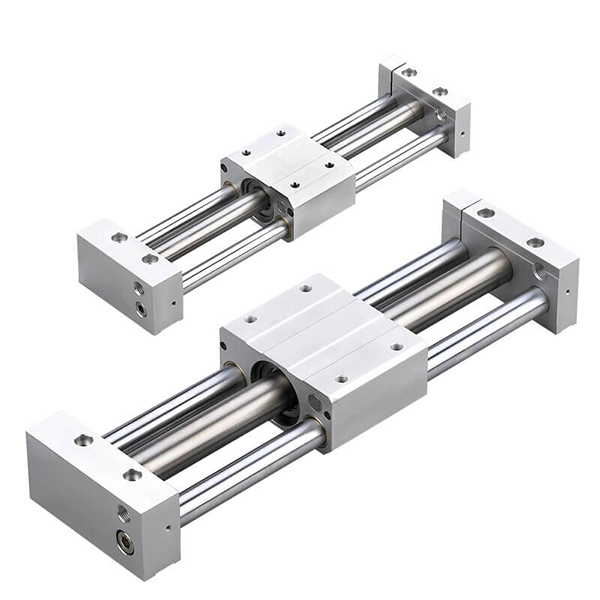

CY1L

Produktuen ikuspegi orokorra

     SOLH CY1 seriea akoplamendu magnetikozko hagarik gabeko zilindro klasiko eta ekonomikoa da, CY3 serie berrituaren oinarrizko aurrekari gisa balio duena. Ukipenik gabeko gidatzeko egitura magnetiko sinkronoa hartzen du, non barneko pistoia eta kanpoko mahaia aldi berean mugitzen diren indar magnetiko indartsuaren bidez. Zero isurketa erabat itxitako funtzionamendua, egitura trinkoa eta errendimendu errentagarria dituena, karga arin eta ertaineko eta traza ertain-luzeko gidatzeko aplikazio linealetara zuzenduta dago. φ6-tik φ63mm bitarteko zulamenarekin, 1000mm arteko trazu estandarra eta 1500mm-ko gehienezko traza hedatua, serie honek gidatzeko eredu dibertsifikatuak estaltzen ditu agertoki anitzeko eskakizunei erantzuteko, eta ekoizpen-lerro automatizatu orokorretarako aurrekontu-maila garbiko hagarik gabeko eragile hobetsia da.

Oinarrizko posizionamendua eta egitura-ezaugarriak

• Akoplamendu magnetikoa eta Zero-Leakage Performance garbia: Pistoi eta irristagailu mahaian indar handiko iman iraunkor integratuak transmisio sinkrono ez-mekanikoa egiten dute. Erabat itxita dagoen zilindro-bidoiak aire-ihesak eta hauts-igorpenak ezabatzen ditu, elektronika, ekipamendu mediko eta elikagaiak prozesatzeko industrietako lan-ingurune garbi zorrotzetara guztiz egokituz.

• Oinarrizko egitura klasikoa eta kostu handiko errendimendua: osagai gutxiago dituen egitura mekaniko minimalista bat hartuta, CY1 serieak eraginkortasunez murrizten ditu fabrikazio-kostuak eta kostu-lehiakortasun handiagoa eskaintzen du CY3 serie berrituak baino. Oinarrizko CY1B modeloak ez du muntaketa-azalera integraturik eta mutur bikoitzeko euskarri euskarriak behar ditu instalatzeko. Higaduraren aurkako oinarrizko eraztunarekin eta hautsaren aurkako eraztunaren konfigurazioarekin hornituta, 0,18 MPa-ko gutxieneko lan-presioa du, bizitza apur bat laburragoa du, baina guztiz konpetentea ohiko lan-baldintza estandarretarako.

• Estaldura osoa lortzeko eredu deribatu dibertsifikatuak: Produktu sorta osoak gida mota ugari hartzen ditu, zehaztasun eta karga-eskaera ezberdinekin bat etortzeko:

• CY1B: Gidatze-egiturarik eta muntatze-azalerarik gabeko oinarrizko motakoa, kanpoko gida-errailak eta mutur bikoitzeko euskarriak behar ditu.

• CY1S: Irristaketa-gida motako errodamendu lerragarriarekin, kanpoko gidarik gabe karga arineko funtzionamendua onartzen duena.

• CY1L: boladun gida mota, irristatze oso leunarekin eta karga-gaitasun handiagoarekin, maiztasun handiko mugimendu egonkorra izateko.

• CY1H: doitasun handiko gidari mota, errepikapenen kokapen-zehaztasun bikainarekin, doitasun-transferentziarako eszenatokietarako.

• CY1F: profil baxuko mota mehea, altuera orokorra % 29 murrizten duena, ezin hobeto egokia ekipo ultra-trinkuak instalatzeko espazioetarako.


• Buffer estandarra eta Abiadura Handiko konfigurazio aukerakoa: mutur bikoitzeko gomazko buffer estandarrak eraginkortasunez xurgatzen ditu funtzionamendu-inpaktua eta exekutatzeko zarata murrizten du. Aukerako kanpoko buffer hidraulikoek funtzionamendu egonkorra onartzen dute 500 mm/s-ko gehienezko abiaduran abiadura ertain-altuko lan-baldintza ziklikoetarako.

• Etengailu magnetikoen bateragarritasun zabala: Zilindroaren gorputzeko etengailu unibertsal erreserbatuak D-M9 serieko eta D-A9 serieko etengailu magnetikoekin bateragarriak dira, posizio arbitrarioaren instalazioa eta trazuaren seinalearen feedback malgua ahalbidetuz.

Ereduen kodeketa-arau osoa

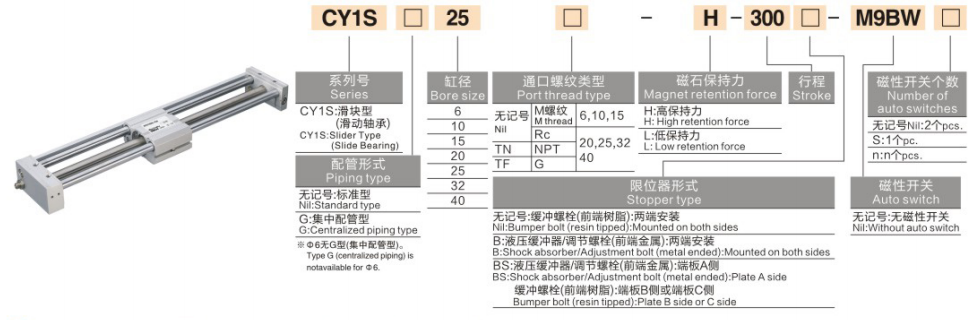

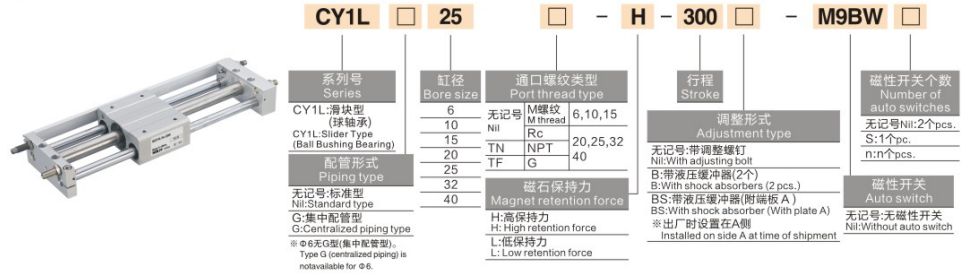

Ereduaren adibideak: CY1B20-500 | CY1S40-800-M9PL

Agindu estandarraren erreferentzia-adibideak

• CY1B20-500: 20 mm-ko zuloa, 500 mm-ko ibilbidea, oinarrizko mota etengailu magnetikorik gabe

• CY1S40-800-M9PL: 40 mm-ko zuloa, 800 mm-ko ibilbidea, gida irristakorra posizio magnetikoko etengailuarekin

Oinarrizko zehaztapen teknikoak (20 ℃ baldintza estandarra)

1. Oinarrizko Zehaztapen Orokorrak

• Eragiketa modua: Efektu bikoitzeko akoplamendu magnetikoa kontaktu gabeko transmisio sinkronikoa

• Laneko fluidoa: Aire konprimitua (oliorik gabeko funtzionamendu estandarra)

• Giro-tenperatura: 5 ~ 60 ℃ (izozterik gabeko lan-ingurunea)

• Laneko presioaren barrutia: 0.18~0.7MPa; Froga-presioa: 1.05MPa

• Eragiketa Abiadura Estandarra: 50~500mm/s

• Buffer modua: mutur bikoitzeko gomazko buffer estandarra; aukerako kanpoko buffer hidraulikoa abiadura handiko eszenatokietarako

• Euste-indar magnetikoa: 49~2450N (apurka-apurka handitzen da zulamenaren tamainarekin)

2. Funtsezko errendimendu-parametroen taula (@0.5MPa)

Oinarrizko konfigurazio eta hautaketa jarraibideak

1. Zuloaren tamaina karga eta bultzadaren arabera hautatzea

• φ6~φ15 (Mikro-Arinak): ≤2,5 kg-ko kargetarako egokia da, miniaturazko doitasun-ekipo elektronikoetan traza laburreko doitasun-osagaien transferentziari eskainia.

• φ20~φ32 (Arinak betebehar orokorra): 4 ~ 10 kg-ko karga arinarekin bat datorrena, ibilaldi luzeko ohiko bultzakatze eta tirakatze eragiketetarako (≤1000 mm) ekoizpen-lerro automatizatu orokorretan.

• φ40~φ63 (Ertainera): 16 ~ 40 kg-ko karga ertaineko agertokietarako aplikagarria, ibilaldi luzeko manipulaziora eta maiztasun handiko lan-baldintza ziklikoetara ezin hobeto egokitua ontziratzeko eta logistikako automatizazio ekipoetan.

2. Eredu eta Gida Sistema Hautatzea

• CY1B Oinarrizko Mota: Eredurik errentagarriena gida-egitura integraturik ez duena. Kanpoko gida-errailak derrigorrezkoak dira, aurrekontua kontuan hartzen duten proiektuetarako eta gidatzeko egitura erreserbatuak dituzten ekipoetarako egokiak.

• CY1S Diapositiba Gida Mota: Eraikitako errodamendu lerragarrien gidaz hornitua, ez du kanpoko gida osagarririk behar karga arinetarako (≤10kg), instalazio sinplea eta unibertsaltasun zabala duena.

• CY1L bola errodamenduen gida mota: Zehaztasun handiko boladun errodamenduen egitura hartzen du irristatze-erresistentzia baxuarekin eta zerbitzu-bizitza luzearekin, abiadura handiko eta maiztasun handiko lan-baldintza ziklikoetarako bereziki diseinatua.

• CY1H Zehaztasun handiko mota: Zehaztasun lineal gidatzeko mekanismoarekin konfiguratuta, ±0,02 mm arteko errepikapenen kokapen-zehaztasuna lortuz, doitasun handiko posizionamenduetarako eta mikro-distantzia transferentziarako eszenatokietarako aplikagarria.

• CY1F profil baxuko mota: Egitura mehe optimizatua altuera orokorra % 29 murriztuz, ekipo automatizatu trinkoen instalazio bertikal mugatuaren arazoa konponduz.

3. Ingurunearen eta konfigurazio funtzionalaren hautaketa

• Ingurune Garbiaren Egokitzapena: Zero isurketa eta hautsik gabeko transmisio magnetikoaren diseinuak produkzio higienikoaren estandarrak betetzen ditu; CY1S eta CY1L modeloak hobesten dira epe luzerako gela garbien funtzionamendurako.

• Abiadura Handiko Lan Baldintza Berritzea: Kanpoko buffer hidraulikoz hornitu amaierako inpaktua kentzeko, etengabeko funtzionamenduaren abiadura 500 mm/s-ra arte egonkor onartzen duena.

• Zehaztasun-posizioaren iritzia: Lotu D-M9 serieko edo D-A9 serieko etengailu magnetikoekin puntu anitzeko trazuaren kokapena eta denbora errealeko seinalearen irteera gauzatzeko.

Industria-aplikazioen eszenatoki tipikoak

• Gela Garbiko Materialen transferentzia: Zero kutsadura akoplamendu magnetikoaren egitura oso erabilia da distantzia luzeko materialak maneiatzeko erdieroaleetan eta LCD hautsik gabeko tailerretan, lan-ingurune garbien bigarren mailako kutsadura saihestuz.

• Paketatze-lerroa Piezen desplazamendua: Kostu-errendimendu handiko diseinua elikagaien eta farmazia ontziratzeko ekipoetako pieza arinei eta ertainei bultzada eta tirakadura luzera egokitzen da, hutsegite-tasa baxuarekin eta eguneroko mantentze-lan sinplearekin.

• Ekipoen Ateen Kontrol Automatizatua: Hagaxka gabeko egitura trinkoak kanpoko instalaziorako espazioa aurrezten du, ekipoen babes-ateak eta hauts-ezkutuak ibilaldi luzerako irekitzeko eta ixteko egokia.

• Ibilbide luzeko muntaketa-lerroaren posizionamendua: Bat datozen gida-moduluekin lankidetzan jarduten du 1 ~ 1,5 m-ko ibilbide ultraluzearen barruan zehaztasun egonkorra kokatzea lortzeko, produkzio-lerroen etengabeko kokapen ziklikoko eskakizunak asetzeko.

• Ekonomia Alternatiba Irtenbidea: Prezio handiko CY3 serieen ordezko aproposa aurrekontua mugatutako automatizazio proiektuetan, ibilaldi luzeko oinarrizko gidatzeko eskakizunak guztiz asetzen dituena.

CY1 eta CY3 serieko oinarrizko errendimenduaren konparazioa

Hiru urratseko hautapen gida bizkorra

1. Zulo-tamainaren berrespena: Kalkulatu behar den bultzada ≥2 segurtasun-faktorearekin karga-pisuaren arabera. Gomendatutako arauak: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Eredu motaren berrespena: Aukeratu CY1B aurrekontu oso baxurako; CY1S karga arineko gidarik gabeko instalaziorako; CY1L abiadura handiko maiztasun handiko funtzionamendurako; CY1H doitasun handiko kokapen eskakizunetarako.

3. Trazuaren zehaztapenaren berrespena: Hautatu 50 ~ 1000 mm-ko trazu estandarra ohiko erabilerarako; 1500 mm-ra arteko traza luzatua aukeran distantzia ertain-luzeko gidatzeko eskakizunetarako.

Esaldi bakarreko laburpena

     SOLH CY1 serieko akoplamendu magnetiko klasikoa hagarik gabeko zilindroa zero-iheseko eragingailu garbia da, gidatzeko eredu dibertsifikatuak dituena, ibilaldi luzeko oinarrizko gidatzeko soluzio lineala aurrekontua errespetatzen duen karga arin-ertaineko automatizazio orokorrerako eta gela garbiko ekipamenduetarako.
