CY3 Series Akoplamendu Magnetikoa Rodless Zilindroa | CY3B Oinarrizko / CY3R Zuzeneko Muntaketa Mota

CY3 Series Akoplamendu Magnetikoa Rodless Zilindroa | CY3B Oinarrizko / CY3R Zuzeneko Muntaketa Mota

Marka: SOLH by Richge Technology

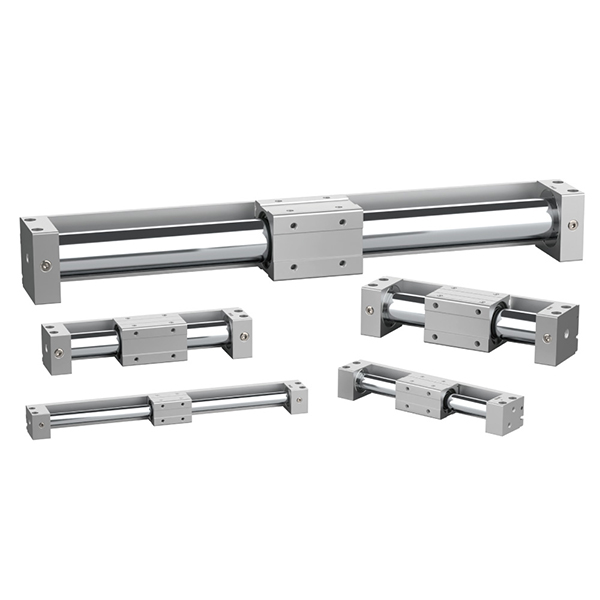

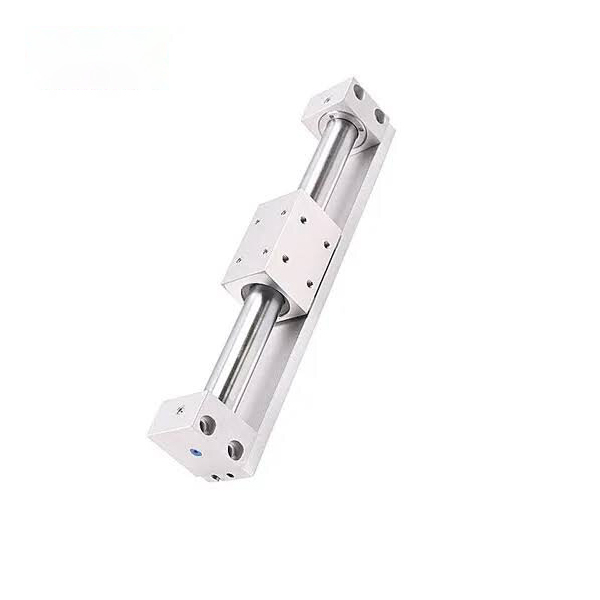

CY3R

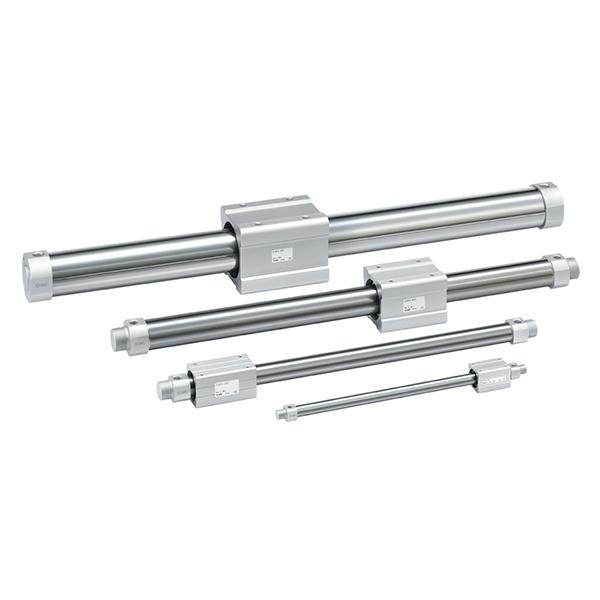

CY3B

Produktuen ikuspegi orokorra

     SOLH CY3 seriea SMC CY1 serie klasikoan oinarritutako akoplamendu magnetikorik gabeko zilindro berritua da, bi eredu nagusitan banatuta: CY3B oinarrizko mota muntatzeko azalerarik gabe eta CY3R zuzeneko muntaketa mota. Kontakturik gabeko transmisio-egitura magnetiko guztiz itxia hartzen du, barneko pistoiaren eta kanpoko irristagailuaren mahaiaren mugimendu sinkronoa gauzatuz, akoplamendu magnetiko sendoaren bidez. Zero isurketa, hautsik eta kutsadurarik gabeko funtzionamendua, trazu ultraluzea eta instalazio trinkoa dituena, oso erabilgarria da maila garbiko, karga arin eta ertaineko, distantzia luzeko gidatzeko eszenatokietan. φ6-tik φ63mm bitarteko zulamenarekin eta 5000mm-ko gehienezko trazuarekin, instalazio-espazioa % 50 aurrezten du tirante zilindro tradizionalekin alderatuta eta ibilaldi luzeko gidatzeko soluzio garbia hobetsia da estandar altuko ekoizpen-lerro automatizatuetarako.

Oinarrizko posizionamendua eta egitura-ezaugarriak

• Akoplamendu magnetikoaren transmisioa eta zero isurketa garbi funtzionamendua: Pistoi eta irristagailu mahaiak gidatzeko sinkrono magnetikoa hartzen dute zilindro-kanoiaren diseinu guztiz itxiarekin. Ez da pistoi-hastaka kanporantz hedatzen, airearen estankotasun osoa, zero isurketa eta zero hauts kutsadura lortzen. Ezin hobeto egokitzen da ekoizpen-ingurune zorrotzekin, hala nola elikagaiak prozesatzeko, ekipamendu mediko eta erdieroaleen elektronika.

• CY1 bertsio berritua iraunkortasun hobearekin: CY1 serie tradizionalarekin alderatuta, higadura erresistentea den eraztunaren luzera % 70 handitzen da, errodamendu-ahalmena eta irristatze-egonkortasuna eraginkortasunez hobetuz. Hautsaren aurkako eraztunaren lubrifikazio-euskarri integratuak babes-film lubrifikatzaile iraunkor bat osatzen du, gutxieneko lan-presioa 0,12MPa-ra murrizten du eta zerbitzu-bizitza asko luzatuz. φ6 zehaztapena izan ezik, gainerako modelo guztiek CY1-en muntaketa-dimentsio berdinak mantentzen dituzte zuzenean ordezkatzeko eta berritzeko.

• CY3B Oinarrizko Mota Egitura Minimalista: Zilindro-kanoi leunak ez du muntaketa-azalera erreserbaturik eta bi muturreko euskarri euskarriak behar ditu finkatzeko. Irristatze mahaia ez dago gida-egitura integratuarekin, beraz, kanpoko gida linealak edo gida-barrak derrigorrezkoak dira karga eszentrikoa eta desakoplamendu magnetikoaren hutsegitea saihesteko.

• Gomazko Buffer Estandarra eta Abiadura Handiko Aukerako Zehaztapena: Mutur bikoitzeko gomazko buffer integratuak funtzionamendu-inpaktua xurgatzen du eta funtzionamendu zikliko konbentzional egonkorretarako zarata murrizten du. Aukerako X160 abiadura handiko zehaztapenak 1500 mm/s-ko gehienezko funtzionamendu-abiadura onartzen du, maiztasun handiko mugimendu azkarreko lan baldintzetara egokitzeko.

• Etengailu magnetikoaren instalazio erosoa: Aurrez erreserbatutako etengailuen zilindroak zilindroaren gorputzaren bi aldeetan bateragarriak dira D-M9 serieko etengailu magnetikoekin, eta denbora errealeko posizioaren feedback malgu eta zehatza lortzen dute trazua kokatzeko.

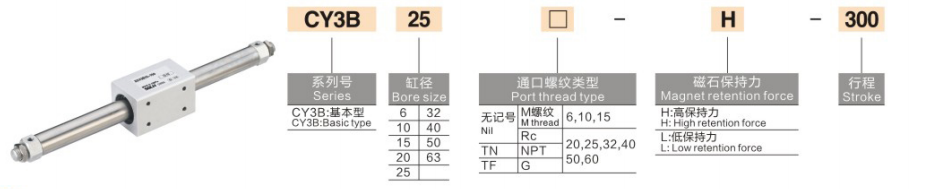

Ereduen kodeketa-arau osoa

1.Ereduaren Adibideak: CY3B20-500 | CY3B40-800-M9PL

2.Standard Order Erreferentzia Adibideak

• CY3B20-500: 20 mm-ko zuloa, 500 mm-ko ibilbidea, oinarrizko mota etengailu magnetikorik gabe

• CY3B40-800-M9PL: 40 mm-ko zuloa, 800 mm-ko ibilbidea, oinarrizko motako posizio etengailu magnetikoarekin

Oinarrizko zehaztapen teknikoak (20 ℃ baldintza estandarra)

1 Oinarrizko Zehaztapen Orokorrak

• Eragiketa modua: Efektu bikoitzeko akoplamendu magnetikoa kontaktu gabeko transmisioa

• Laneko fluidoa: Aire konprimitua (oliorik gabeko funtzionamendu estandarra)

• Giro-tenperatura: 5 ~ 60 ℃ (izozte-ingurunerik gabe)

• Laneko presioaren barrutia: 0,12 ~ 0,7 MPa; Froga-presioa: 1.0MPa

• Eragiketa Abiadura: 50~500mm/s (estandarra); gehienez 1500 mm/s (aukerakoa X160 abiadura handiko zehaztapena)

• Buffer modua: mutur bikoitzeko gomazko buffer estandarra

• Euste-indar magnetikoa: 19,6 ~ 2450N (zuzendaritzaren tamainarekin handitzen da)

2 Funtsezko Errendimendu Parametroen Taula (@0.5MPa)

Oinarrizko konfigurazio eta hautaketa jarraibideak

1 zuloaren tamaina karga eta bultzadaren arabera hautatzea

• φ6~φ15 (Mikro-Arinak): ≤2,5 kg-ko kargarako egokia, ekipamendu elektroniko eta medikoetako osagai txikien doitasun-transferentziarako dedikatua.

• φ20~φ32 (Arinak betebehar orokorra): 4 ~ 10 kg-ko karga arinarekin bat egiten da, aproposa ibilaldi luzeko ohiko bultzaka eta tiraka (≤1000 mm) ekoizpen-lerro automatizatu orokorretan.

• φ40~φ63 (Ertainera): 16 ~ 40 kg-ko karga ertaineko agertokietarako aplikagarria, ezin hobea trazu luzeko manipulazio astunerako eta maiztasun handiko eragiketa ziklikorako elikagaien eta ontzien industrietan.

2 trazua eta gidatzeko sistema hautatzea

• Trazuaren barrutia: Trazu estandarrak 50 ~ 1000 mm-koak ditu; ibilbide ultra-luzea 5000 mm-ra arte distantzia luzeko gidatzeko eskakizun berezietarako.

• Derrigorrezko Kanpoko Gida Diseinua: CY3B oinarrizko motak ez du gida-egitura barneraturik. Kanpoko irristagailu linealak edo gida-barrak hornitu behar dira kargari eusteko eta indar eszentrikoen desbideratzeak eragindako desakoplamendu magnetikoa saihesteko.

• Finkatzeko metodo estandarra: hautazko bi muturreko euskarrien bidez finkatzen da zilindroaren gorputz esekia eta zero kontaktuaren marruskadurarekin, akoplamendu magnetikoen funtzionamendu egonkorra bermatuz.

3 Ingurunearen eta konfigurazio funtzionalaren hautaketa

• Ingurune Garbietarako lehentasuna: Zero-ihesak eta kutsadurarik gabeko diseinua hautsik gabeko eta antzuko lan-baldintza zorrotzetara egokitzen da elikagaien, medikuntzako eta erdieroale elektronikoen industrian.

• Abiadura Handiko Lan Baldintza Berritzea: Aukeratu aukerako X160 abiadura handiko zehaztapena (gehienez 1500 mm/s), kanpoko buffer hidraulikoz hornitua, abiadura handiko eragina ezabatzeko eta funtzionamendu egonkorra bermatzeko.

• Zehaztasun-posizioaren iritzia: D-M9 serieko etengailu magnetikoekin hornitu bi puntuko edo puntu anitzeko trazuaren kokapen zehatza eta seinalearen feedbacka lortzeko.

CY3B vs CY3R | Ereduen Desberdintasunen Konparaketa

Industria-aplikazioen eszenatoki tipikoak

• Gela Garbiko Materialen transferentzia: Zero isurketa eta hautsik gabeko akoplamendu magnetikoen egitura aproposa da distantzia luzeko materialak manipulatzeko, hautsik gabeko tailer elektronikoetan, erdieroaleetan eta medikuntzan, ingurune garbiak kutsatu gabe.

• Elikagaiak eta edariak ontziratzeko lerroak: Herdoilgaitza den altzairu herdoilgaitzezko zilindro-bidoia, erraz garbitzen den gainazalarekin, produkzio-estandar higienikoetara egokitzen da, elikagaiak prozesatzeko ekipoetako pieza arin eta ertaineko piezak ibilaldi luzerako lekualdatzeko egokia.

• Ekipamendua Atea eta Estalkia Gidatzea: Hagaxka luzapen-diseinuak kanpoko espazioa aurrezten du, ezin hobeto aplikatzen da ekipamendu automatikoen babes-ateen eta estalki babesgarrien ibilaldi luzeko irekiera eta itxiera trinkoan.

• Ibilbide luzeko doitasun-kokapen-plataforma: Doitasun handiko kanpoko gida-errailekin lankidetzan jarduten du, behin eta berriz kokapen zehaztasun egonkorra lortzeko, 1 ~ 2 m distantzia luzeko kokapen zehatzetarako eta muntaketa-lerroen garraio ziklikorako egokia.

• Tirante zilindroen ordezko espazioa aurrezteko: tirante-zilindro tradizionalen espazio-okupazioaren arazoa konpontzen du ibilaldi luzeko (>500 mm) agertokietan, ekipamenduaren instalazioaren espazio orokorra % 50 murriztuz ekipo trinkoen diseinurako.

Hiru urratseko hautapen gida bizkorra

1. Zulo-tamainaren berrespena: Kalkulatu behar den bultzada ≥2 segurtasun-faktorearekin karga-pisuaren arabera. Gomendatutako arauak: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Trazuaren zehaztapenaren berrespena: Hautatu 50 ~ 1000 mm-ko trazu estandarra ohiko eskakizunetarako; aukeratu 5000 mm-ra arteko trazu ultraluzerako zehaztapen hedatua.

3. Konfigurazio funtzionalaren parekatzea: Kutsadurarik gabeko lan baldintza garbietarako lehentasunezko hautaketa; bertsio berritu abiadura handiko X160 + buffer hidraulikora funtzionamendu azkarra izateko; gehitu D-M9 serieko etengailu magnetikoak denbora errealean posizioa detektatzeko.

Esaldi bakarreko laburpena

     SOLH CY3 serieko akoplamendu magnetikozko hagarik gabeko zilindroa CY1 maila garbiko oliorik gabeko eragingailu berritua da, zero isurketa, 5000 mm-ko trazu ultraluzea, hasierako presio baxua eta muntaketa bikoitza mota dituena, espazioa aurrezteko ibilaldi luzeko gidatze lineal soluzio arin-ertainerako automatizazio ekipamendu garbietarako.
