GN19-12 Barruko Deskonexio Etengailuak Tentsio Handiko Isolamendu Etengailua

Egitura eta funtzionamendu-printzipioa

    GN19-12 Barruko Deskonexio Etengailuak Tentsio Handiko Isolamendu Etengailua

     GN19-12, 12C serieko barruko tentsio handiko deskonexio etengailuak (aurrerantzean deskonexio etengailuak) 12kV-ko tentsio nominala duten barruko gailuak dira, AC 60Hz trifasikoan, eta zirkuituak zatitzeko eta ixteko erabiltzen dira tentsioa eta kargarik ez dagoenean.

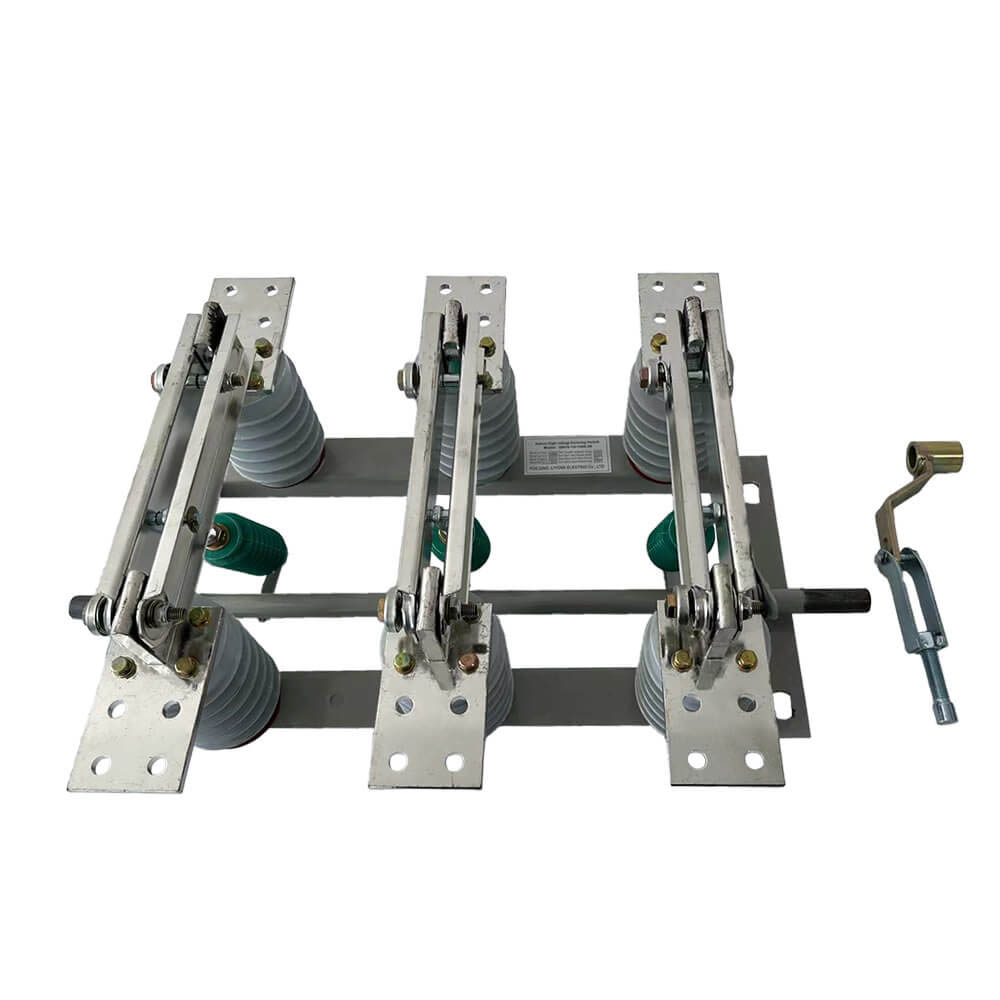

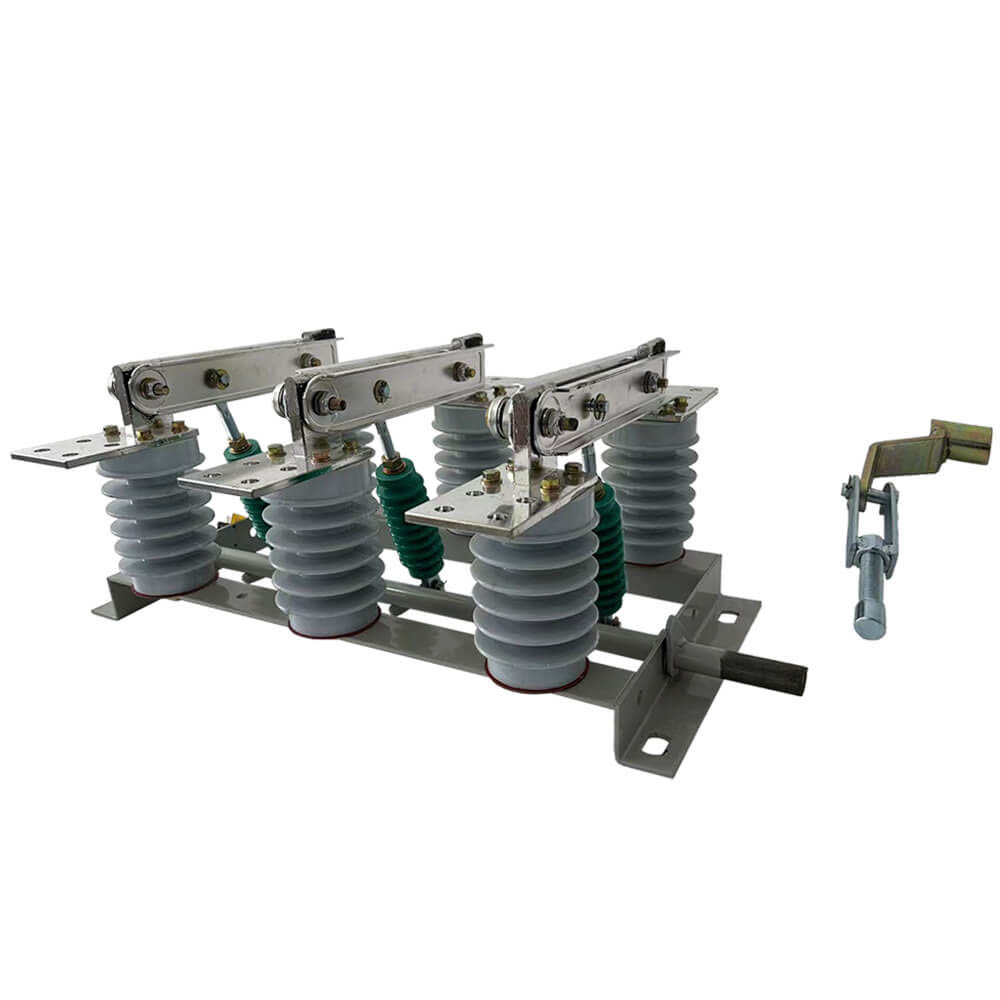

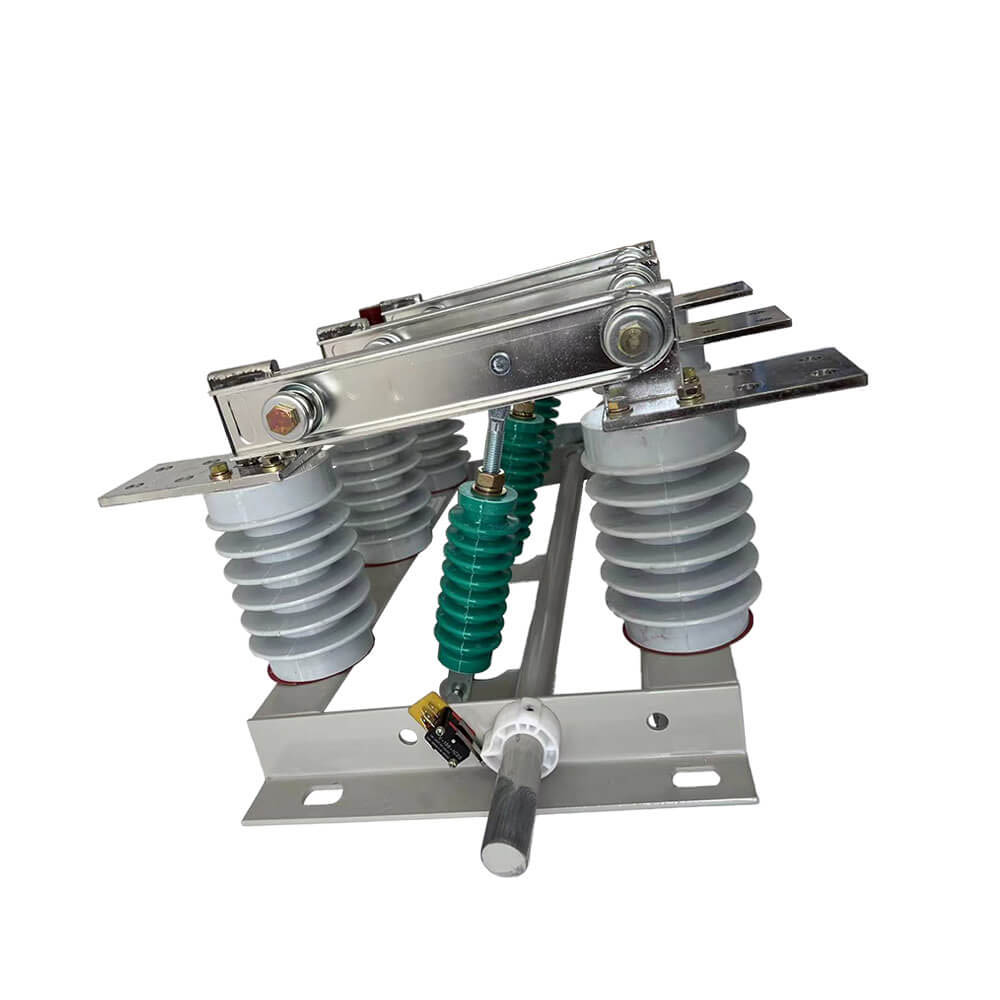

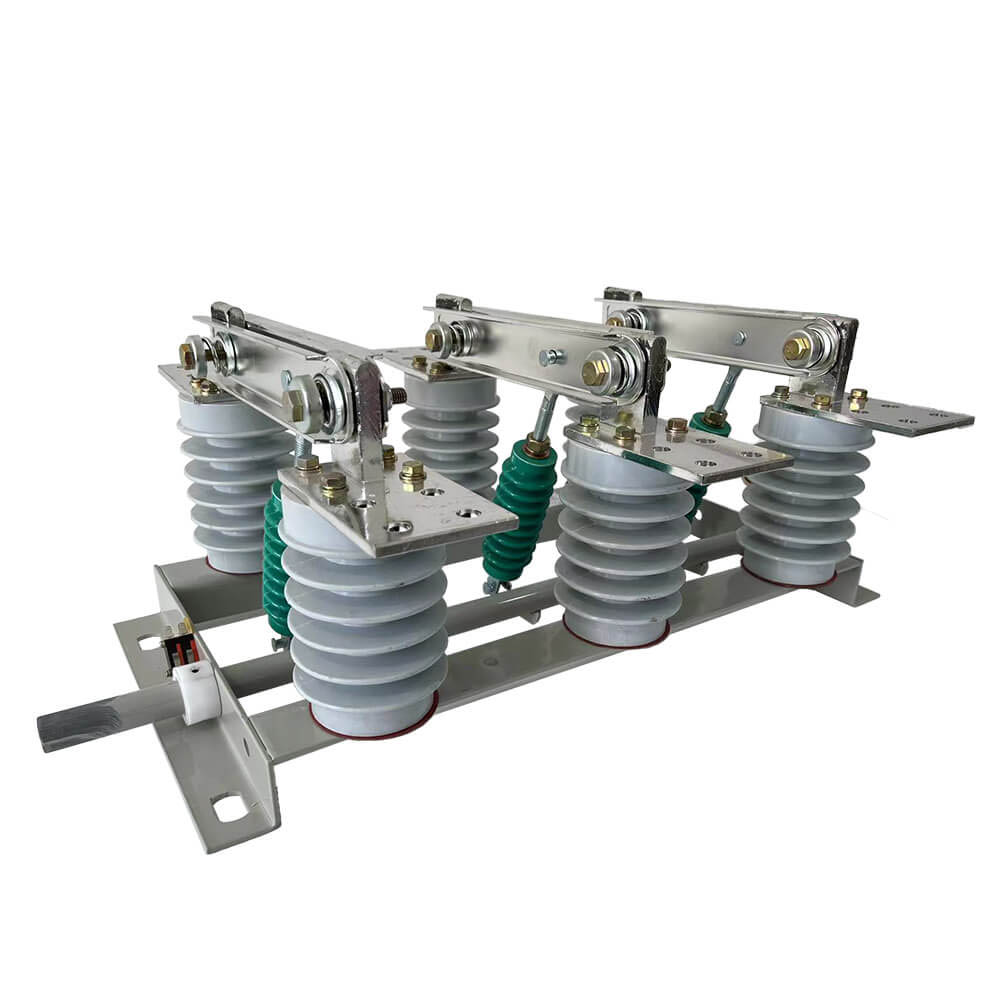

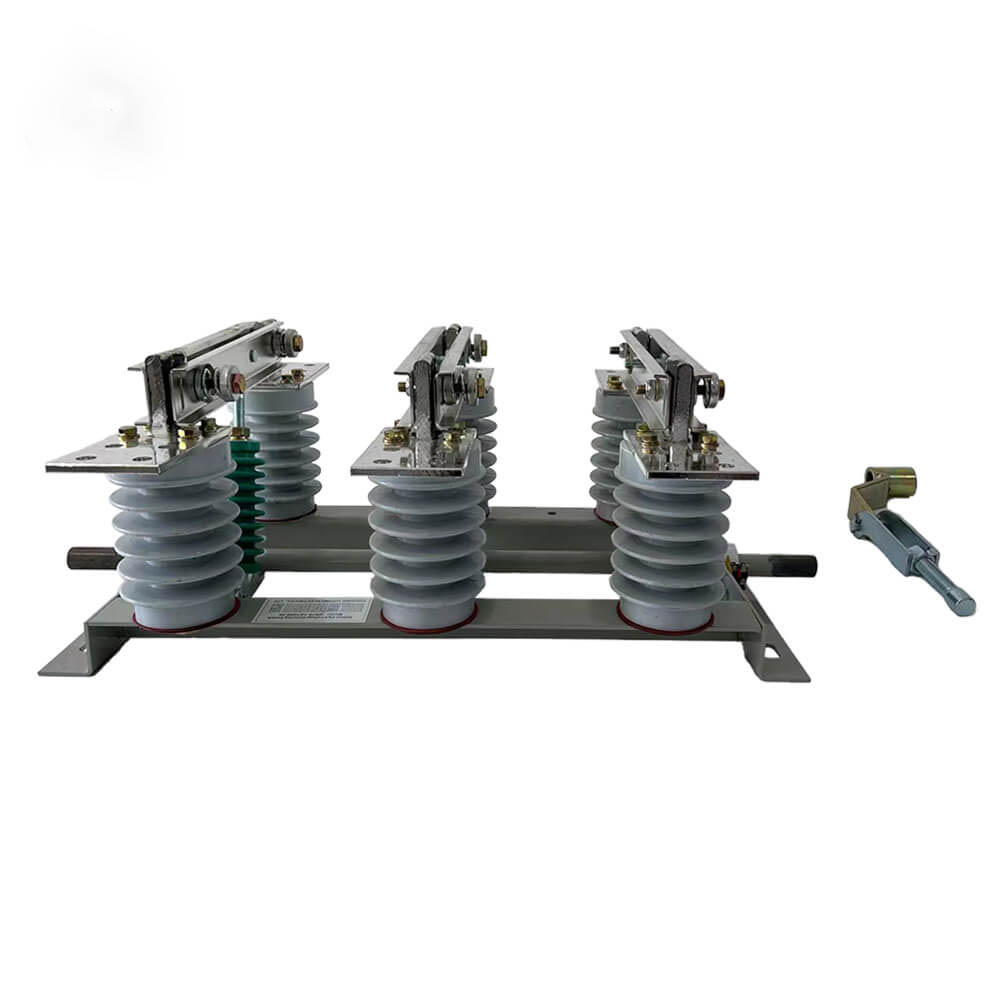

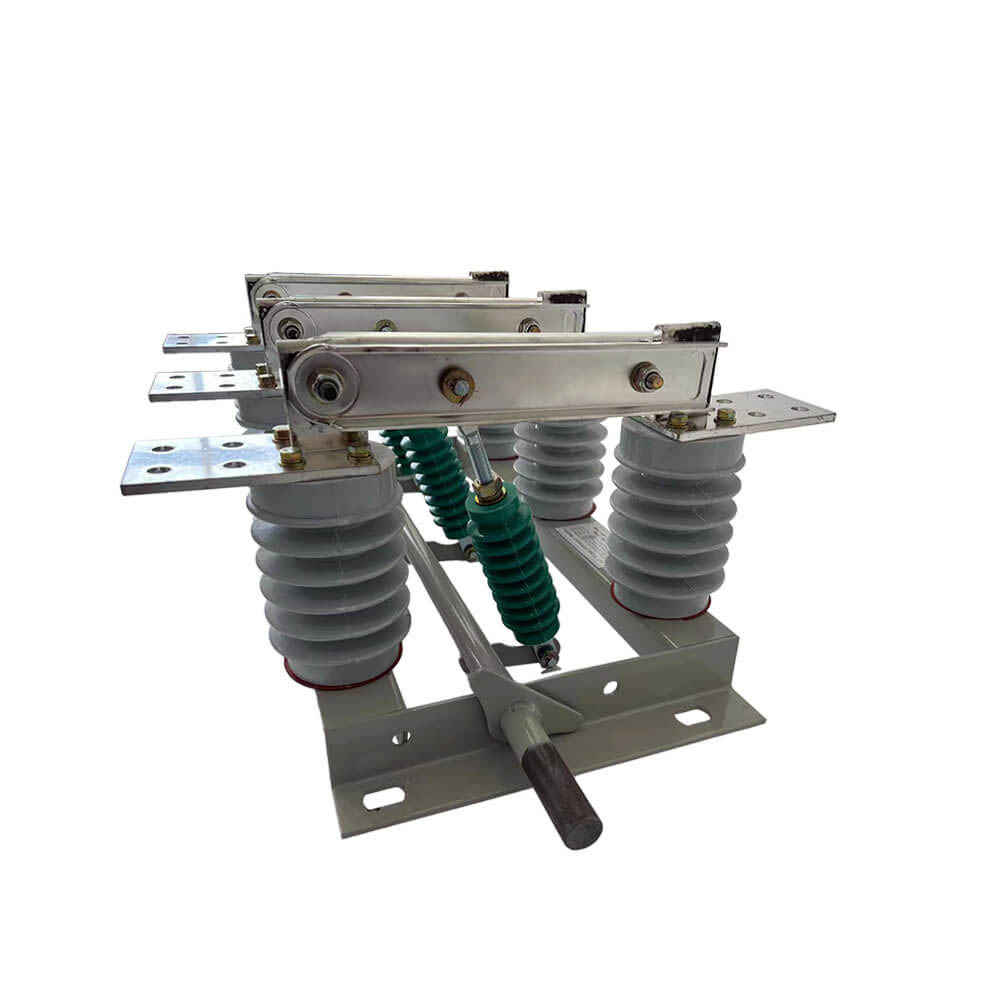

  Isolamendu-etengailu sorta hau hiru polo motakoa da, oinarri-markoa, ardatz birakaria eta palanka, portzelanazko zutabe isolatzailea, ateko labana eta konexio-taulaz osatua. Ardatz birakaria oinarriko markoaren gainean jartzen da, zeinaren gainean hiru palanka-pare soldatzen diren, eta palankak ate-aiztoarekin lotzen dira tira-haxka portzelanazko isolatzailearen bidez. Ardatza beheko markotik kanpo zabaltzen da, eta haren edozein atal funtzionamendu-mekanismoarekin konekta daiteke.

  GN19-12/400, 630, 1000, 1250 motako etengailuaren zati eroalea oinarrian finkatzen da fase bakoitzeko bi zutabe isolatzaileren bidez. (GN19-12C/400, 630, 1000, 1250 motak zutabe isolatzaile bat eta portzelanazko karkasa isolatzaile bat ditu.) Hiru faseak paraleloan instalatzen dira, eta zati eroalea kontaktu-labanen eta kontaktu-euskarrien (edo haga eroaleen) kontaktu estatikoek osatzen dute. Ukipen-aiztoaren fase bakoitza gorbata-isolatzailearen erdialdera konektatzen da, gorbata-isolatzailea eta konektatutako ardatzaren oinarrian instalatzen dira. Ardatza bieletara (erabiltzaileak emandakoa) eta CS6-1 motako mekanismo mugikorrarekin lotuta dago heldulekuaren bidez. Konektatzeko labana kobrezko bi plakaz osatuta dago, eta horrek kontaktu-labanaren beroa xahutzeko eremua areagotzen du beheko tenperatura jaisteko, baizik eta kontaktu-labanaren erresistentzia mekanikoa hobetzen du, etengailuaren egonkortasun dinamikoa hobetu dadin. Ukipen-aiztoaren mutur bat kontaktu-blokean (edo haga eroalean) muntatzen da torloju baten bidez (Shaw-en autoa). GN19-12/1000, 1250 blokeo magnetikoa plaka instalazioa kontaktuan, gehi blokeo magnetikoa plaka helburua da handi bat zirkuitulabur korronte bi groove kontaktua labana hobetzeko arteko | erakarpena. GN19-12/400, 630 deskonektatzeko etengailuek muga txikia dute korrontearen bidez, beraz, ez dago blokeo magnetiko plakarik gehitu beharrik.

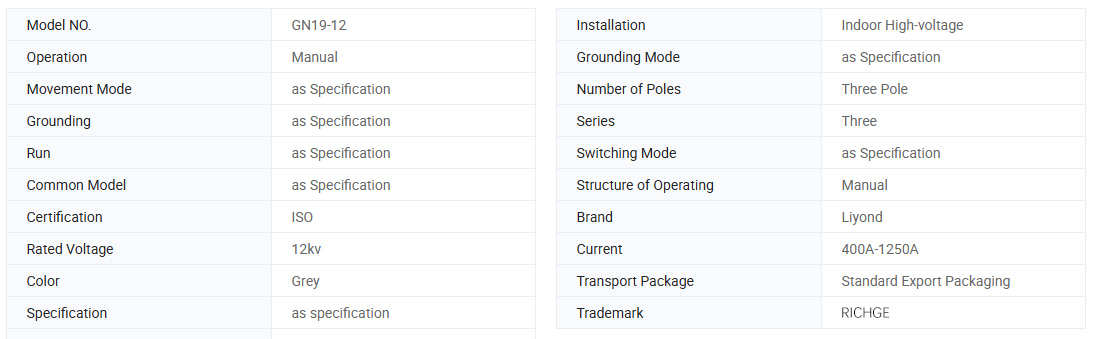

Oinarrizko informazioa.

Parametro teknikoa

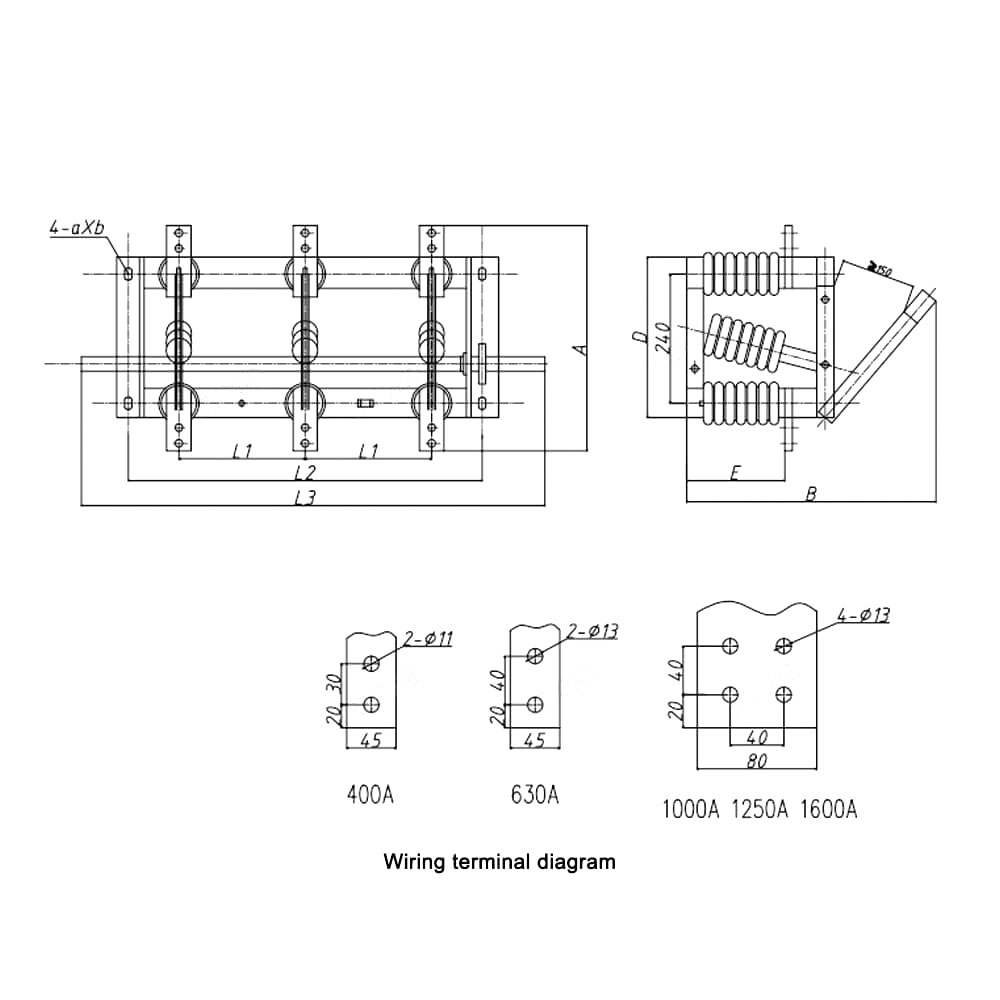

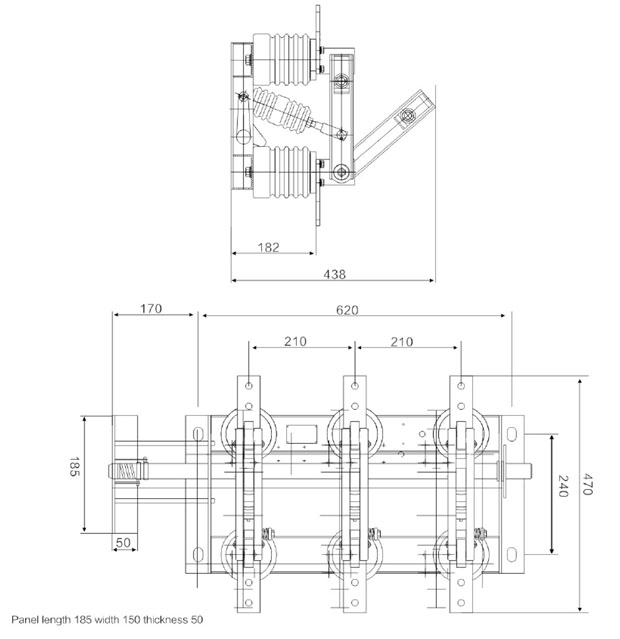

Marrazkia

Erabili ingurumen-baldintzak

1. Giro-tenperaturaren goiko muga +40 ℃, beheko muga -l0 ℃, Oharra: Onartu biltegiratzea eta garraiatzea -25 ℃-tan

2. Altuera ez 1000m baino gehiago

3. Hezetasun erlatiboa: eguneko batez bestekoa ez da % 95 baino gehiago, hileko batez bestekoa ez da % 90 baino gehiago.

4. Ur-lurrunaren presioa: eguneko batez bestekoa ez da 2,2 × 10-3Mpa baino gehiago, hileko batez bestekoa ez da 1,8 × 10-3Mpa baino gehiago.

5. Inguruko aireak gas korrosibo edo erregairik, ur-lurrunik eta ageriko beste kutsadurarik gabe egon behar du.

6. Bibrazio erregular eta bortitzarik ez.

Oharra: mesedez, kontsultatu fabrikatzailearekin arazoa konpontzeko, goiko baldintzekin bat ez badator

Aginduak eskatzeko ●Onartu OEM eta ODM: BAI

●Ziurtagiria: CE,Test txostenak

●Ekoizpen denbora: 7~ 12 lanegun

●Berme epea: 12 Hilabete

●Emanaldia: 15 egun

●Etengailu hau eskatzerakoan, adierazi modeloaren zehaztapena, tentsio nominala, korronte nominala eta beste datu tekniko batzuk.

● Baldintza bereziak badaude, gure negoziatu dezakezu horiek konpontzeko.
