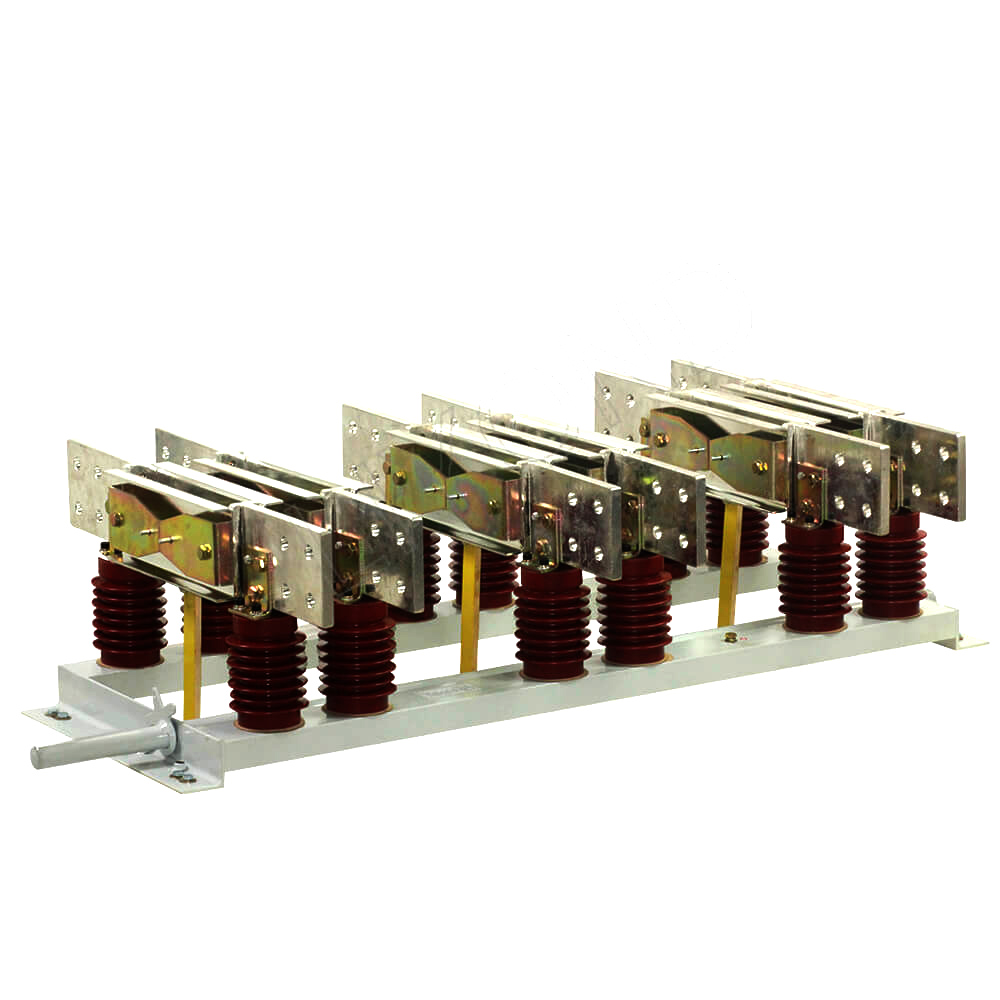

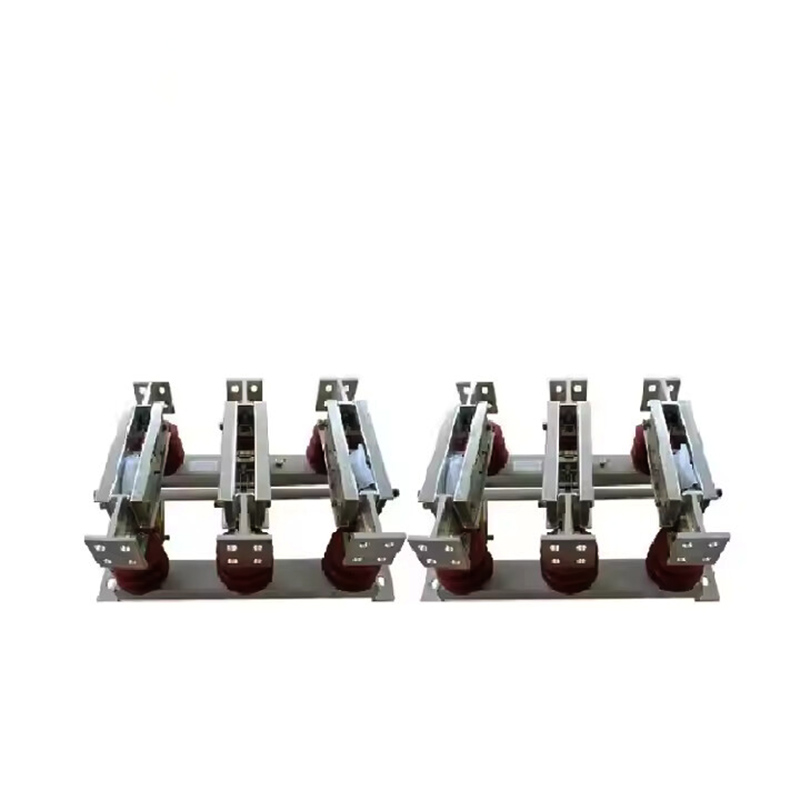

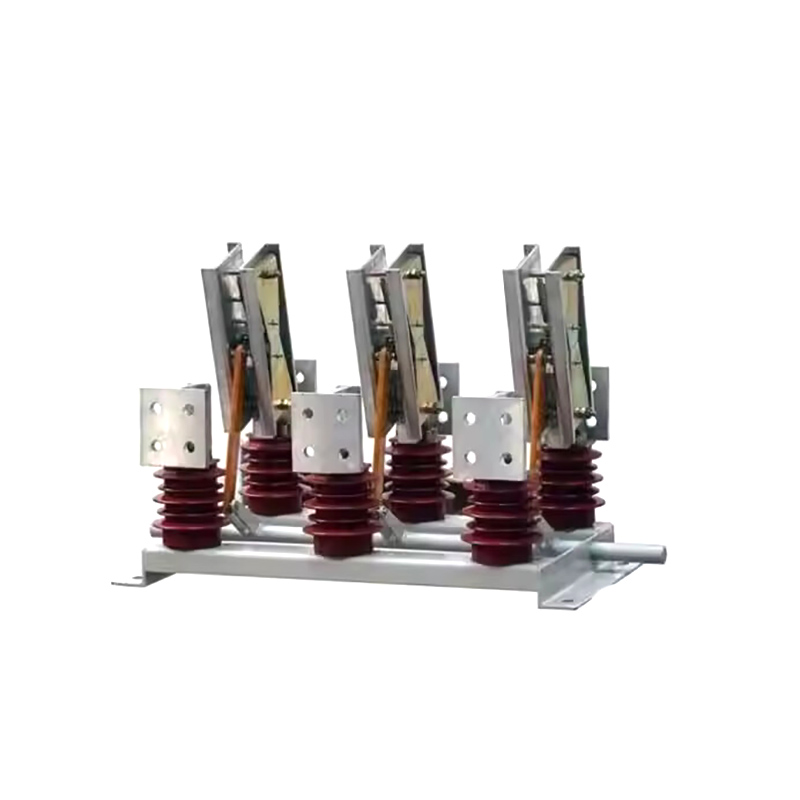

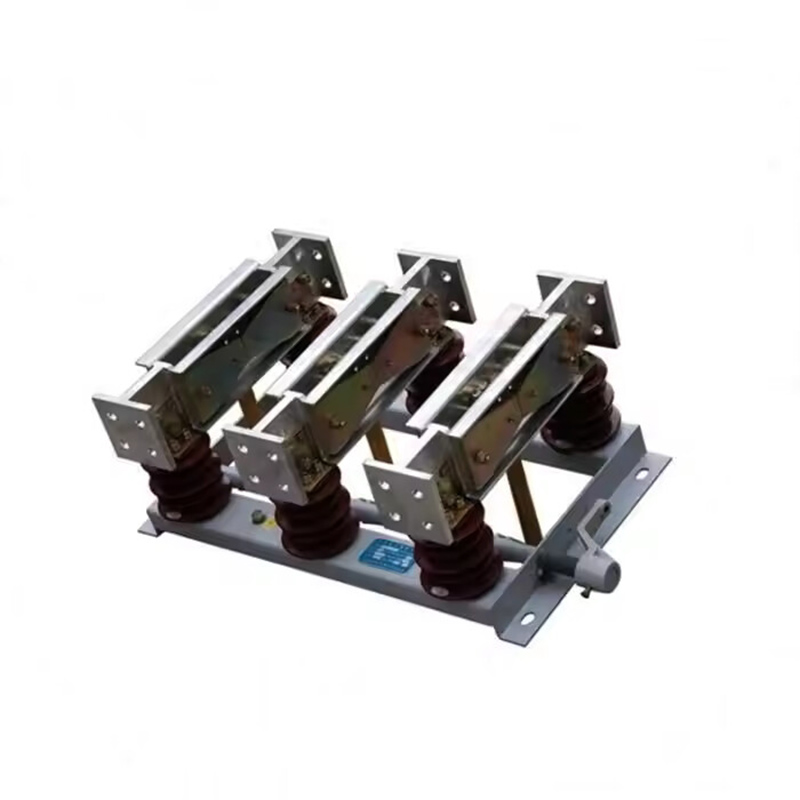

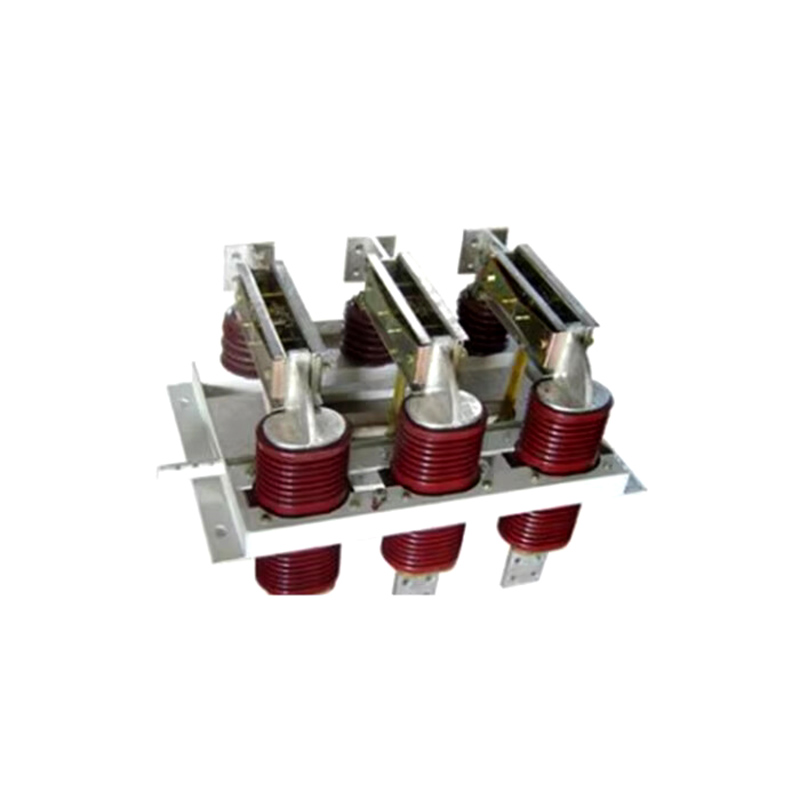

GN22-12 Etengailu isolatzaile trifasikoa 6300A Korronte handiko Barneko Tentsio handiko

GN22-12 Etengailu isolatzaile trifasikoa 6300A Korronte handiko Barneko Tentsio handiko

    GN22-12 (C) (D) serieko barruko tentsio altuko deskonektoreak tentsio handiko konmutagailuak 12kV, 50Hz eta beheragoko tentsio nominala duten potentzia-sistemetan erabiltzen dira, tentsiopean baina kargarik gabeko lineak konektatzeko, deskonektatzeko edo bihurtzeko.

Lotura-mekanismoa: CS6-1, CS6-2 eta eskuzko funtzionamendu-mekanismo batzuekin hornituta, eta funtzionamendu-mekanismo elektrikoak ere erabil daitezke.

   Etengailu sorta hau CS6-2 eskuzko funtzionamendu-mekanismoak edo eragile elektriko-mekanismoak funtzionatzen du, eta deskonektorearen ezkerreko edo eskuineko aldean instalatu daiteke.

Egiturazko ezaugarriak

Produktu hau korronte handiko etengailu isolatzailea da, beheko labana egitura komun trifasiko batekin. Blokeatzeko prototipo mekaniko bat hartzen du ixteko eta ukitzeko bi urratseko ekintzarekin, higadurarik gabeko kontaktua, eragile-indar txikia, kontaktu-presio handia eta egonkortasun termiko dinamiko ona lortuz.

Aplikazio-eremuak:

Kommutazio-sistemak: metalez itxitako etengailuetan erabiltzen da zirkuitu elektrikoak isolatzeko eta babesteko.

Potentzia Banatzeko Ekipamendua: Zentral elektrikoetan erabiltzeko aproposa, mantentze-lanetan zirkuituaren isolamendu segurua bermatuz.

Zentral elektrikoak: funtzionamendu eta mantentze-lan seguruetarako tentsio handiko isolamendu elektrikoa behar den barruko aplikazioetan erabiltzen da.

Transformadoreak: Transformadore-azpiestazioetan aplikatzen dira transformazio-zirkuituen isolamendu segururako.

Energia berriztagarrien instalazioak: energia biltegiratzeko edo energia berriztagarrietako sistemetan erabil daitezke, hala nola eguzki-parkeak eta eolikoak, mantentze-lanetan babesteko eta isolatzeko.

Erabiltzeko ingurumen-baldintzak

1.Airearen tenperatura: -15 ℃ ~ 40 ℃, eguneko batez besteko tenperatura ≦35 ℃.

2.Altuera ≦1000m.

3.Tenperatura baldintzak:

Eguneko batez besteko hezetasun erlatiboa ≦% 95, eguneko batez besteko ur-lurrunaren presioa ≦2.2kPa;

Hileko batez besteko hezetasun erlatiboa ≦90%, hileko batez besteko ur-lurrunaren presioa ≦1.8kPa.

4.Lurrikararen intentsitatea ≦8 gradu.

5.Surik gabeko lekuak, leherketa arriskua, kutsadura larria, korrosio kimikoa eta bibrazio larria.

Oharra: produktuaren erabilera-baldintzek goiko xedapenak gainditzen badituzte, erabiltzaileak enpresarekin negoziatu eta zehaztuko du.

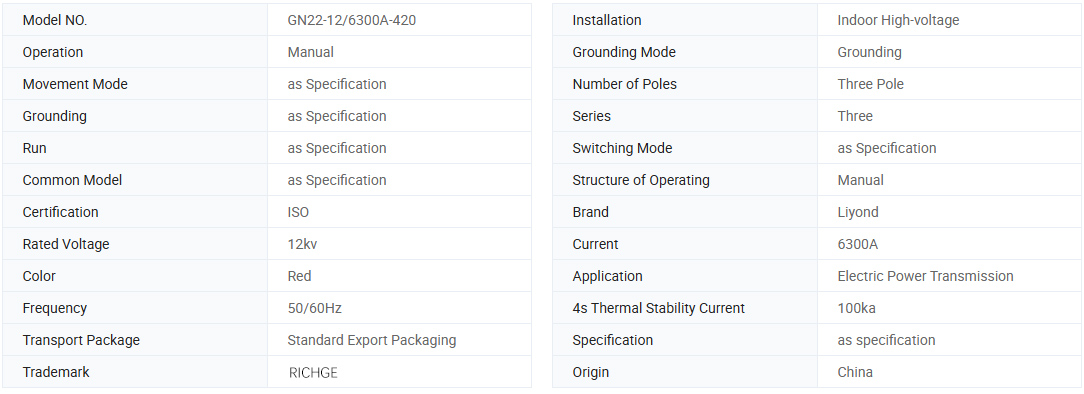

Oinarrizko informazioa.

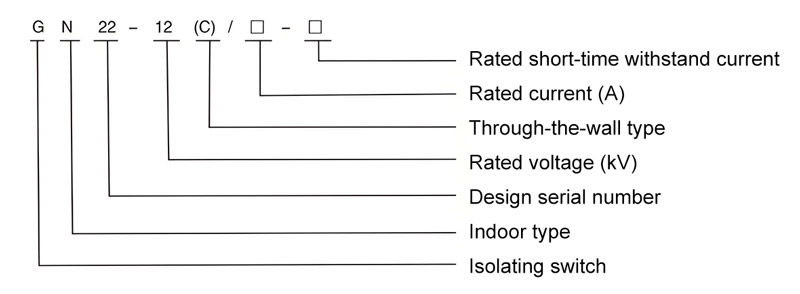

Deskribatu pantaila

Parametro teknikoa

Eredua.	Tentsio nominala	Korronte nominala	4 segundoko egonkortasun termikoko korronte (balio eraginkorra) kA	Egonkortasun-korronte dinamikoa (gorreko balioa) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22- 12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

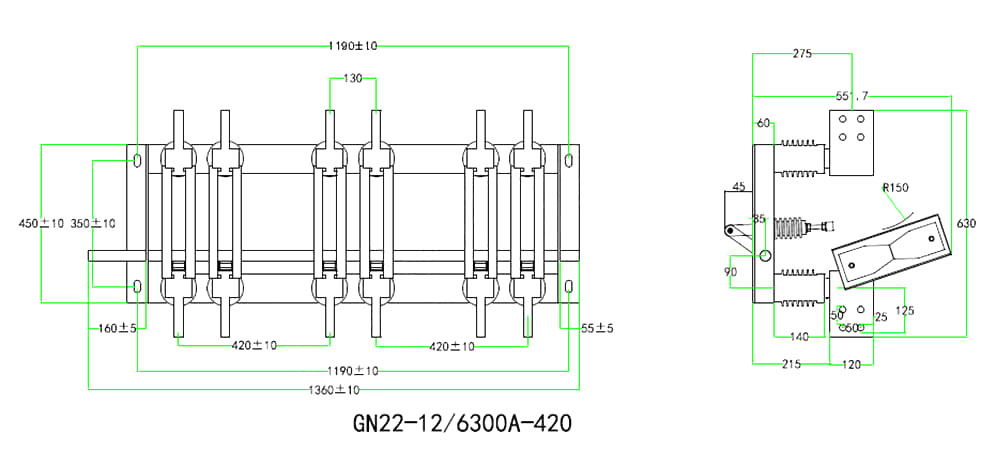

Dimentsioko marrazkiaren erreferentzia (6300A)
