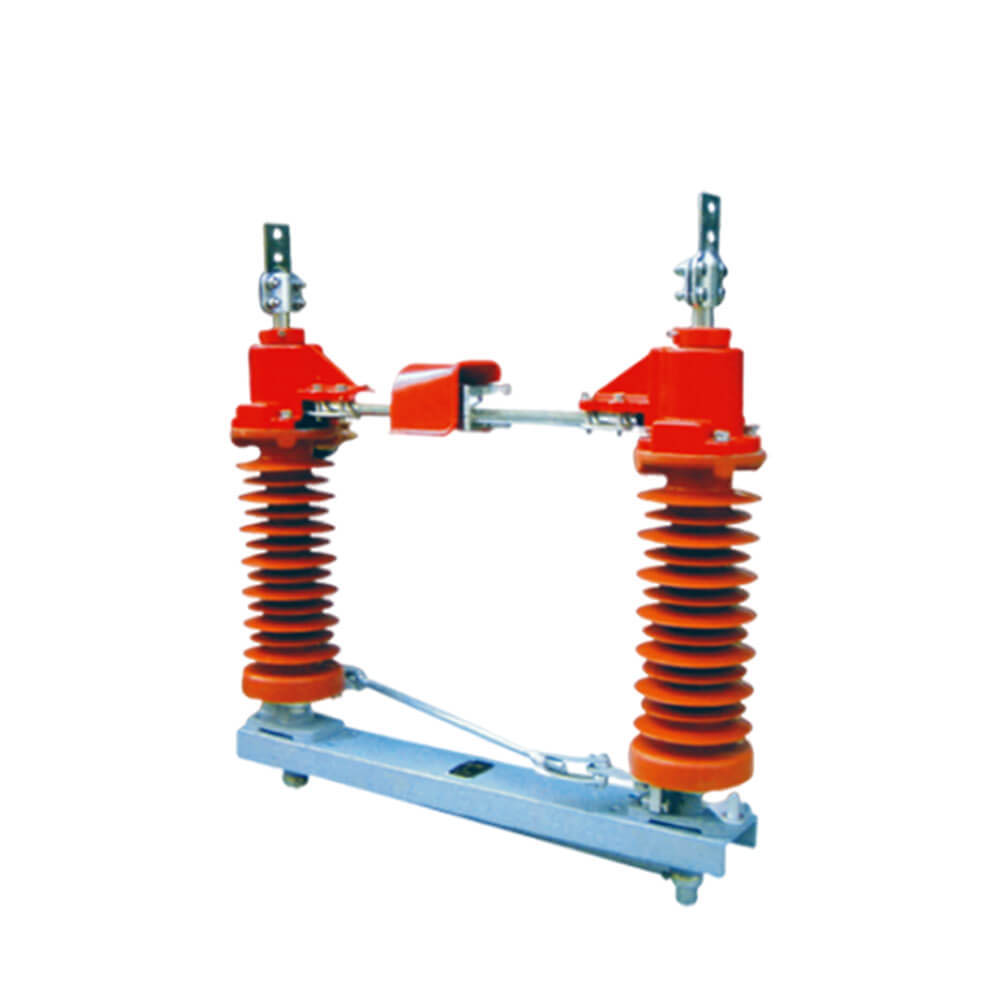

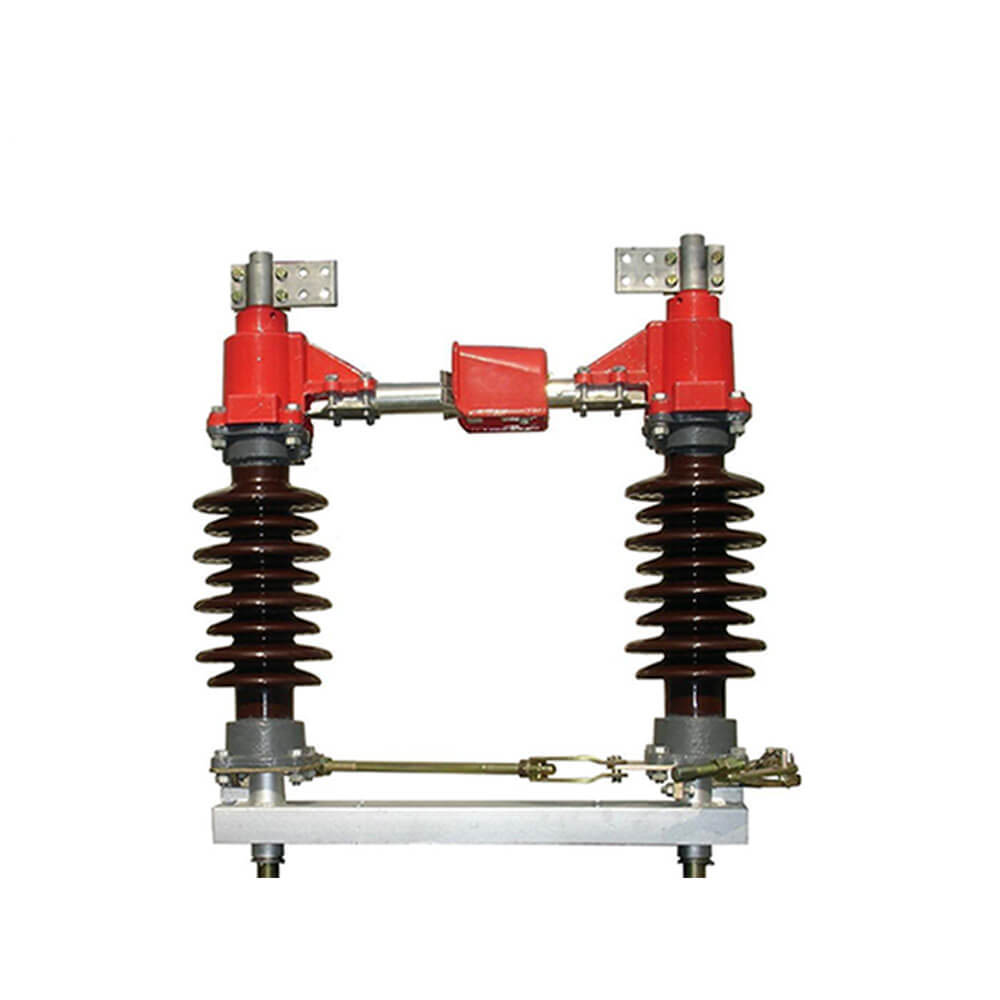

GW4 Series Kanpoko AC Deskonektore Elektrikoa 12kV 40.5kV Polo bakarreko isolamendu sorgina

GW4-12(40.5) Kanpoko HV deskonektatzeko etengailua

  Tentsio handiko deskonektorea zentral eta azpiestazioko sistema elektrikoko etengailu garrantzitsu bat da, tentsio handiko etengailuarekin batera erabili behar dena. Tentsio handiko ekipoen lineak konektatzeko, mozteko edo aldatzeko erabiltzen da tentsio eta karga baldintzapean. Bere funtzio nagusiak hauek dira: mantentze-lanetan goi-tentsioko etxetresna elektrikoen eta gailuen segurtasuna bermatzea, tentsioa isolatzea, ezin da erabili eta moztu, sarrerako karga-korrontea eta zirkuitu-labur-korrontea, arku indartsua sortzen ez duten konmutazio-eragiketetarako soilik erabil daiteke, hau da, arkua itzaltzeko funtziorik ez duela; Instalazio-kokapenaren arabera, barruko mota eta kanpoko motatan bana daiteke, isolamendu-zutabeen kopuruaren arabera, Zutabe bakarreko mota, zutabe bikoitz mota eta hiru zutabe mota, tentsio-maila bakoitzerako aukerako ekipamenduarekin.

  GW4-12(40.5)kanpoko AC tentsio handiko deskonexio etengailua zirkuitua irekitzeko eta ixteko erabiltzen da tentsioarekin baina kargarik gabe 50/60Hz, 12(40.5)kV-ko potentzia sistemarekin. IEC129-1984 AC Deskonexio Etengailu eta Lurreratze Etengailu eta GB1985 eta beste estandar erlatibo batzuekin bat egiten du.

Lan-mekanismoa

  Tentsio handiko deskonektoreak tentsio handiko etxetresna elektrikoen eta gailuen segurtasuna berma dezake mantentze lanetan, eta isolatzeko tentsioaren papera betetzen du. Ezin da moztu, karga-korrontea sartzeko eta zirkuitulabur-korrontea hausteko. Arku indartsua sortzen ez duten konmutazio-eragiketetarako soilik erabil daiteke, hau da, ez du arkua itzaltzeko funtziorik. Instalazio-kokapen desberdinen arabera, barruko mota eta kanpoko motatan bana daiteke, eta barruko mota eta kanpoko motatan bana daiteke isolamendu-zutabeen kopuruaren arabera. Gainera, tentsio handiko banaketa-gailuaren itzaltze-zatia modu fidagarrian isolatu dezake zuzeneko zatitik, mantentze-lanen segurtasuna bermatzeko. Goi-tentsioko deskonektorearen kontaktu guztiak airean agertzen dira haustura puntu nabariekin. Deskonektoreak ez du arkua itzaltzeko gailurik, beraz, ezin da erabili karga-korrontea edo zirkuitulabur-korrontea mozteko. Bestela, goi-tentsioaren eraginez, haustura-puntuak arku indartsu bat sortuko du, zaila dena itzaltzen duena, eta distira (fase edo faseen arteko zirkuitu laburra) eragin dezake, ekipamendua erre eta norberaren segurtasuna arriskuan jarri. "Deskonektorea kargarekin tiratzea" istripu larria da.

  Tentsio handiko deskonektorea zirkuitu batzuk aldatzeko ere erabil daiteke sistemaren funtzionamendu modua aldatzeko. Adibidez, bus zirkuitu bikoitzean, tentsio handiko deskonektorea erabil daiteke funtzionamendu-zirkuitua bus batetik bestera aldatzeko.

Egituraren ezaugarria

 Deskonektatzeko etengailu hau idulkiz, giltza isolatzailez, material elektrikoz eta funtzionamendu-mekanismoz osatuta dago. Zutoin bakoitzean bi tirante daude, eta pala elektrikoa tirante bakoitzaren goiko aldean instalatzen da eta bi palen konexio-puntua bi tiranteen artean dago. Eragiketa-mekanismoaren gidaritzapean, bi palek horizontalki laurogeita hamar gradu biratu ditzakete ixteko. Hiru polo bakarreko deskonexio etengailu konektatu ditzakegu hiru poloko etengailu batera, elkarren arteko loturaren bidez. Deskonexio-etengailu hau CS11 motako edo CS17 motako eskuzko mekanismoarekin bat egin daiteke, eta, bertan, CS17 deskonexio-etengailuan erabil daiteke lurrarekin lotzeko. (motor-mekanismoa erabiltzailearen eskakizunen arabera instalatu daiteke), arrazoizko egitura, funtzionamendu malgua; instalazio erosoa, polo bakarreko edo hiru polo erabiltzeko gai dena; ukipen distantzia zabala, isolatzaile segurua eta fidagarria. Lurzoru mota malgua da erabiltzailearen eskakizunen arabera, lur bakarreko lurzoru bikoitza edo lurrik gabeko lurzorurik gabe aukeratu daiteke.

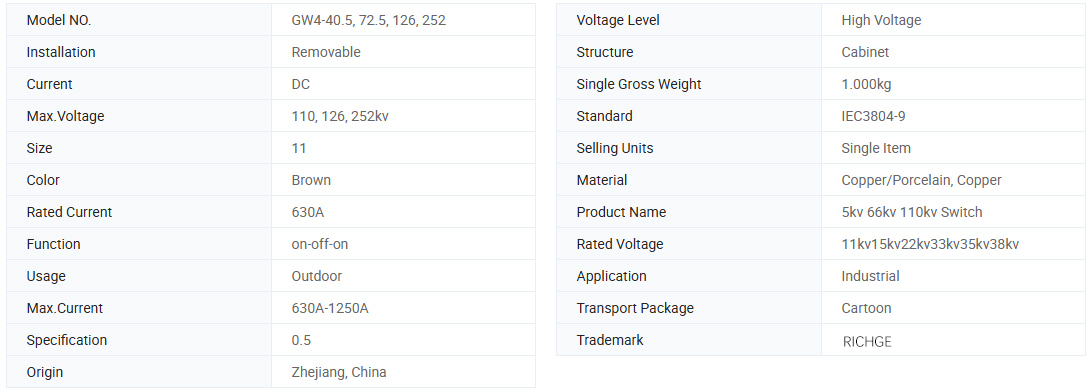

Oinarrizko informazioa.

Parametro teknikoa

Eredua	Tentsio nominala (kV)	Korronte nominala (A)	Korrontea jasateko (kA)	4s denbora gutxian korrontea jasateko (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

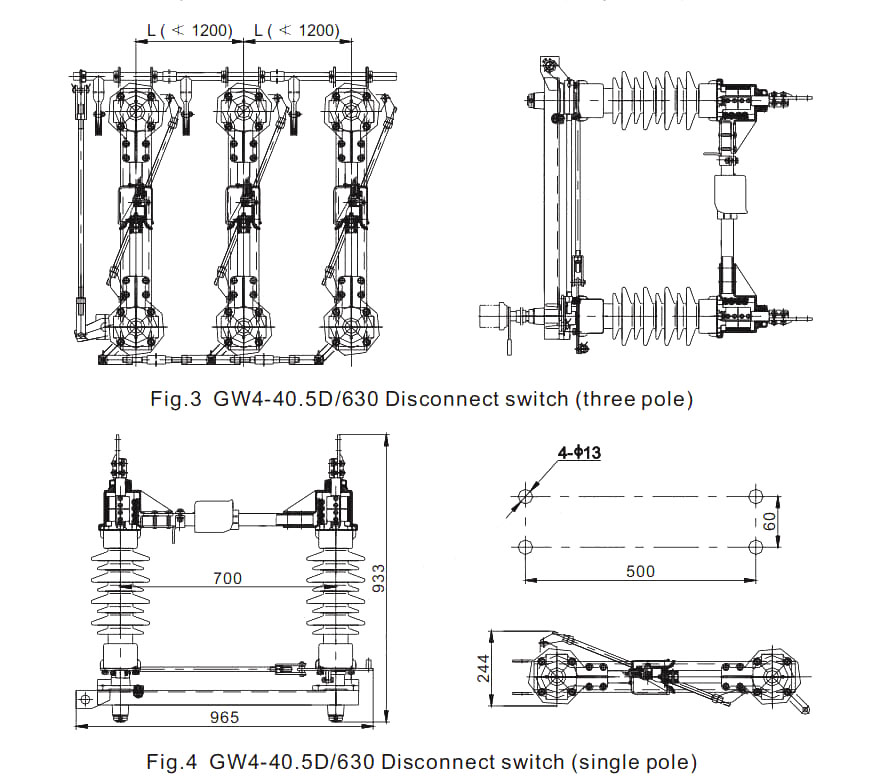

· Marrazkia

Erabili ingurumen-baldintzak

1.Altitudea: ≤3000m;

2. Giro-tenperatura: -25 ℃ ~ + 40 ℃;

3. Haizearen abiadura: ≤35m/s;

4. Kutsadura-maila: ≤III;

5. Lurrikararen intentsitatea: ≤8 gradu;

6. Dagokion kasuetan suko, lehergai eta gas kaustikorik gabe egon behar dute.

Ordenatzeko argibideak

●Onartu OEM&ODM: BAI

●Ziurtagiria: CE,Test txostenak

●Ekoizpen denbora: 7~ 12 lanegun

●Berme epea: 12 Hilabete

●Emanaldia: 15 egun

●Etengailu hau eskatzerakoan, adierazi modeloaren zehaztapena, tentsio nominala, korronte nominala eta beste datu tekniko batzuk.

● Baldintza bereziak badaude, gure negoziatu dezakezu horiek konpontzeko.
