Kanpoko tentsio handiko potentzia bikoitzeko isolamendu labana etengailua hormako deskonexio etengailuen bidez hornitzen du

LIYOND-ek kanpoko tentsio handiko potentzia bikoitzeko aizto etengailua hornitzen du hormako deskonexio-etengailuen bidez

Egitura eta funtzionamendu-printzipioa

     GN19-12/400, 630, 1000, 1250 motako etengailuaren zati eroalea oinarrian finkatzen da fase bakoitzeko bi zutabe isolatzaileren bidez. (GN19-12C/400, 630, 1000, 1250 motak zutabe isolatzaile bat eta portzelanazko karkasa isolatzaile bat ditu.) Hiru faseak paraleloan instalatzen dira, eta zati eroalea kontaktu-labanen eta kontaktu-euskarrien (edo haga eroaleen) kontaktu estatikoek osatzen dute. Ukipen-aiztoaren fase bakoitza gorbata-isolatzailearen erdialdera konektatzen da, gorbata-isolatzailea eta konektatutako ardatzaren oinarrian instalatzen dira. Ardatza bieletara (erabiltzaileak emandakoa) eta CS6-1 motako mekanismo mugikorrarekin lotuta dago heldulekuaren bidez. Konektatzeko labana kobrezko bi plakaz osatuta dago, eta horrek kontaktu-labanaren beroa xahutzeko eremua areagotzen du beheko tenperatura jaisteko, baizik eta kontaktu-labanaren erresistentzia mekanikoa hobetzen du, etengailuaren egonkortasun dinamikoa hobetu dadin. Ukipen-aiztoaren mutur bat kontaktu-blokean (edo haga eroalean) muntatzen da torloju baten bidez (Shaw-en autoa). GN19-12/1000, 1250 blokeo magnetikoa plaka instalazioa kontaktuan, gehi blokeo magnetikoa plaka helburua da handi bat zirkuitulabur korronte bi groove kontaktua labana hobetzeko arteko | erakarpena. GN19-12/400, 630 deskonektatzeko etengailuek muga txikia dute korrontearen bidez, beraz, ez dago blokeo magnetiko plakarik gehitu beharrik.

Funtsezko ezaugarriak

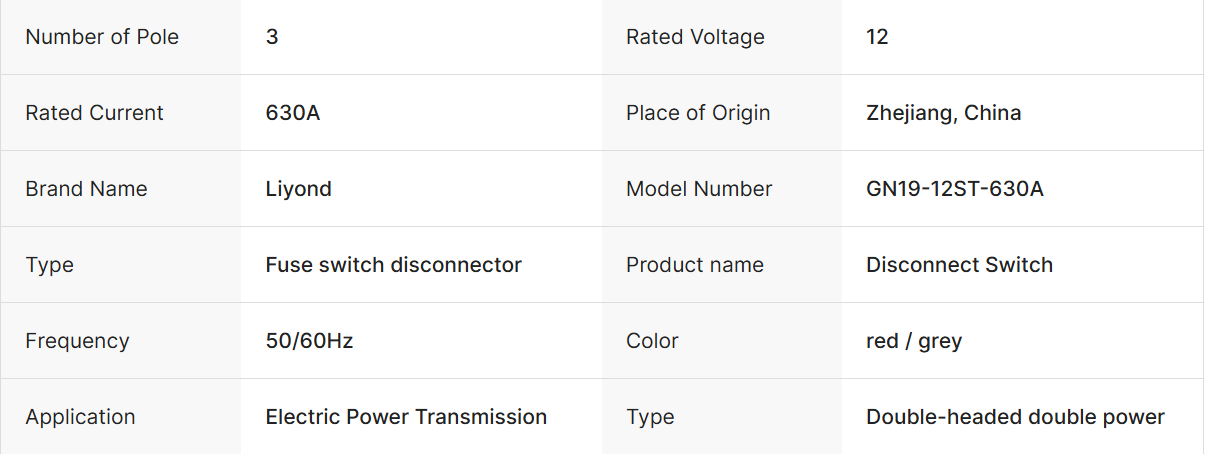

Oinarrizko informazioa

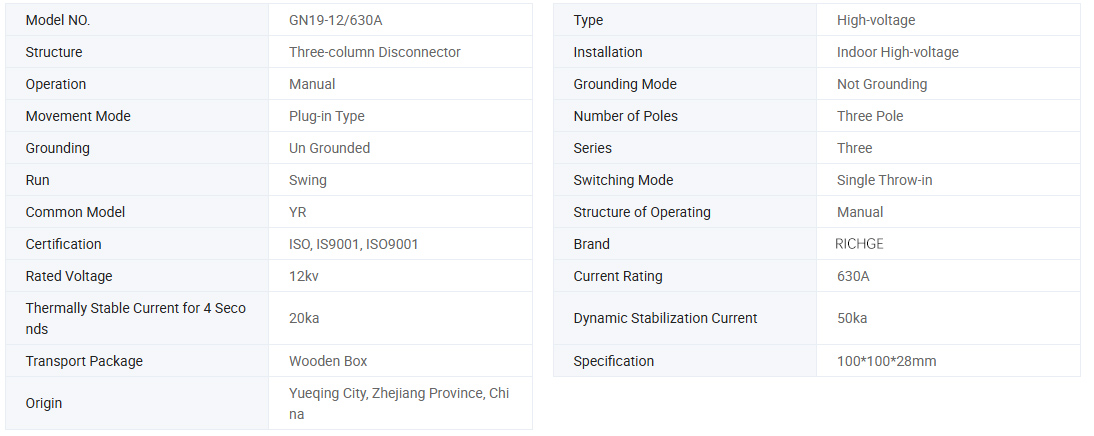

Parametro teknikoa

Eredua	Tentsio nominala  (kV)	Korronte nominala (A)	Denbora laburrean jasateko korronte nominatua (/4s)	Iraunkortasunaren korronte nominala (du)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31.5	12	1000	31.5	80
GN19-12/1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

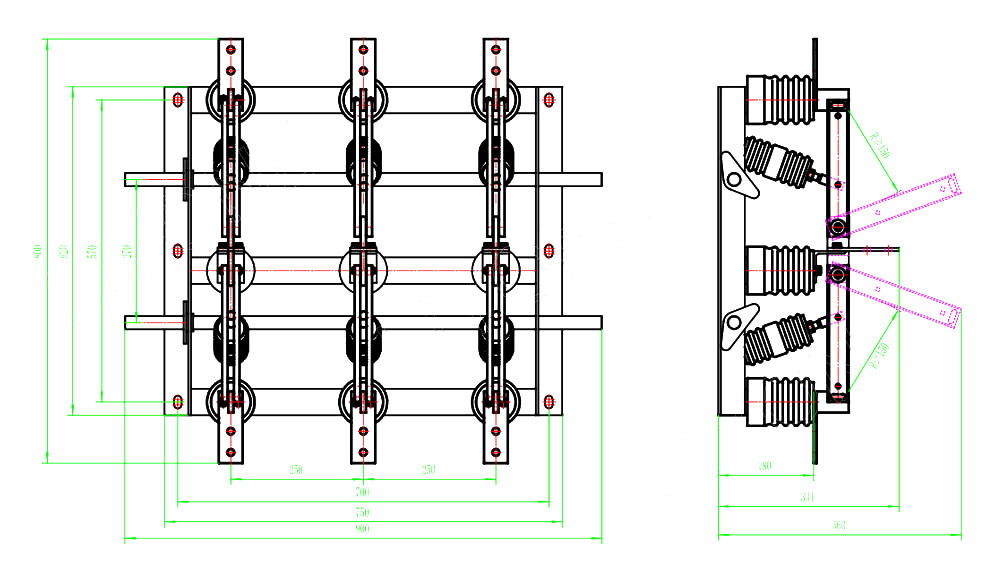

Marrazkia

Erabili ingurumen-baldintzak

1. Giro-tenperaturaren goiko muga +40 ℃, beheko muga -l0 ℃, Oharra: Onartu biltegiratzea eta garraiatzea -25 ℃-tan

2.Altuera ez 1000m baino gehiago

3. Hezetasun erlatiboa: eguneko batez bestekoa ez da % 95 baino gehiago, hileko batez bestekoa ez da % 90 baino gehiago.

4. Ur-lurrunaren presioa: eguneko batez bestekoa ez da 2,2 × 10-3Mpa baino gehiago, hileko batez bestekoa ez da 1,8 × 10-3Mpa baino gehiago.

5. Inguruko aireak gas korrosibo edo erregairik, ur-lurrunik eta ageriko beste kutsadurarik gabe egon behar du.

6. Bibrazio erregular eta bortitzarik ez.

Oharra: mesedez, kontsultatu fabrikatzailearekin arazoa konpontzeko, goiko baldintzekin bat ez badator

Ordenatzeko argibideak

●Onartu OEM&ODM: BAI

●Ziurtagiria: CE,Test txostenak

●Ekoizpen denbora: 7~ 12 lanegun

●Berme epea: 12 Hilabete

●Emanaldia: 15 egun

●Etengailu hau eskatzerakoan, adierazi modeloaren zehaztapena, tentsio nominala, korronte nominala eta beste datu tekniko batzuk.

● Baldintza bereziak badaude, gure negoziatu dezakezu horiek konpontzeko.
