HFP serieko estilo paralelo mekanikoa

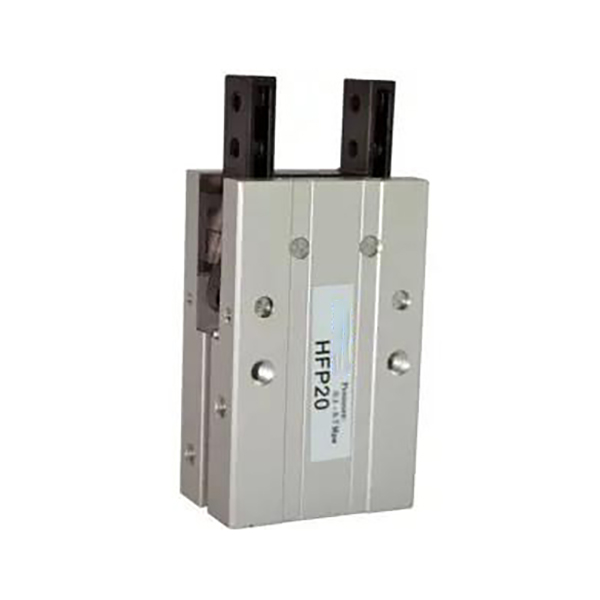

HFP Serie Palanka Mota Ekonomikoa Paralelo Pneumatic Gripper

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH HFP serieak palanka mekanikoaren transmisioa hartzen du 2 masailezur paralelo irekitzeko eta ixteko. Nukleoaren indarguneak: palanka-mekanismo sinplea prezio lehiakorrarekin, estutze-errendimendu egonkorra, hiru aldeetako muntaketa unibertsala, fabrikan aurrez instalatutako imana eta higadura-erresistentearen bizitza luzea. Harrapaketa paraleloen irtenbide ekonomiko nagusia da karga arineko maiztasun handiko karga/deskarga eta kostu-sentikorrak diren estazio automatizatuetarako.

Oinarrizko Egitura eta Funtzionamendu Ezaugarriak

     -- Funtzionamendu-printzipioa: Pistoiak palanka-multzoa bultzatzen du bi masailezur mugitzeko paraleloki mugimendurako. Palanka mekaniko hutsa, osagai gutxiago, mantentze kostu baxua.

     -- Indarra Ezaugarria: masailerrak pistoia luzatzen denean estutzen dira eta erretratatzen denean askatzen dira. Pintzatzeko indarra irekitzeko indarra baino % 20 ~ % 30 handiagoa da pieza seguruago eusteko.

     -- Egonkortasuna eta zehaztasuna: masailezurren eta gorputz nagusiaren arteko kontaktu-azalera handiak dardarak murrizten ditu eta estutzeko zehaztasuna hobetzen du. Metal bereizleen plakek marruskadura gainazal isolatzen dute urradura murrizteko eta bizitza luzatzeko.

     -- Muntaketa malgua: muntatzeko hiru aurpegi (alboa / behea / atzekoa). Sentsoreen zirrikitu integratuak etengailu magnetiko zuzeneko instalazioa onartzen du parentesi gehigarririk gabe.

     -- Materiala eta iraunkortasuna: anodizatutako aluminiozko gorputz gogorra, higadura-erresistenteak diren palanka-zatiak eta altzairu herdoilgaitzezko masailak. Ziklo mekanikoaren bizitza ≥5 milioi aldiz, maiztasun handiko automatizazio etengabeko funtzionamendurako egokia.

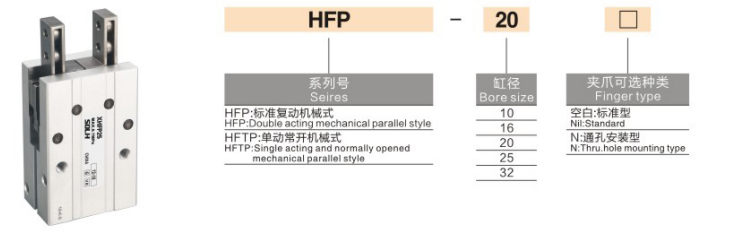

Ereduen Kodetze Arau osoa

  1. Ereduaren adibidea: HFP20+2CS1-G

 2. Eskaera estandarraren erreferentzia-adibideak

     -- HFP16: Bore 16, efektu bikoitzeko oinarrizko modeloa etengailurik gabe

     -- HFP25N: Bore 25, zulo bidezko muntaketa bertsioa

     -- HFP32+2CS1-G: Bore 32, bi CS1-G etengailu magnetikoz hornitua

Nukleo unibertsalaren zehaztapen teknikoak (Ekintza bikoitza @0,5MPa)

Oinarrizko abantaila lehiakorrak

   1. Kostu-errendimenduaren palanka egitura bikaina

     -- Transmisio mekaniko sinpleak piezen kopurua murrizten du. Prestakuntza goi-mailako harrapaketa paraleloetatik gertu, prezioa gida-errail motako modeloen 1/2 ~ 2/3ra bakarrik iristen den bitartean.

   2. Pintza-indar handiagoak segurtasuna hobetzen du

     -- Luzapenean estutzeko indarra askatzeko indarra baino % 20 ~ % 30 handiagoa da, karga arineko baldintzetan piezak irrist egiteko arriskua murrizten du.

   3.Hiru norabideko muntaketa unibertsala

     -- Alboko, beheko eta atzeko aurpegian muntatzeko zuloak, muntaketa horizontal, bertikale eta alboko euskarriak onartzen ditu tokian bertan martxan jartzeko.

   4. Iman integratua, sentsoreak instalatzeko prest

     -- Iman iraunkorra estandar gisa integratuta. Gorputz erreserbatutako diapositiba zirrikituak CS1-G etengailuetarako; ez da muntatzeko euskarri gehigarririk behar.

   5. Higadura erresistentearen diseinua ziklo handiko funtzionamendurako

     -- Marruskaduraren aurkako metalezko bereizgailuek osagaien urradura murrizten dute, etengabeko ekoizpen-lerro automatizatuei zerbitzu-bizitza luzea ematen dietelarik.

Muntatze inprimakiak eta aplikazio industrial tipikoak

   1. Muntatzeko aukerak

     -- Alboko muntaketa: Muntaketa-katearen karga/deskargarako estutze horizontala

     -- Beheko muntaketa: injekzio-moldeaketa eta makina-erreminta jasotzeko altxatze bertikala

     -- Atzeko muntaia: alboko heldulekua geltoki estu mugatuetarako

   3. Aplikazioaren eszenatoki tipikoak

     -- 3C eta Elektronika: Miniaturazko plastikozko osagaiak, hardwareko piezak eta bateriaren karkasak harrapatzea

     -- Automobilgintzako osagaiak: estanpazio-pieza txikiak, kautxuzko elementuak eta barruko estalkiak transferitzea

     -- Ontziak eta Logistika: Kartoi txikiak, plastikozko poltsak eta miniaturazko paletak jasotzea

     -- Automatizazio Orokorra: Estazioen kokapen-blokeatzea eta maiztasun handiko manipulazioa

Hautapen alderaketa: HFP Palanka VS HFY Pibota VS MHZ2 Gida Lineala Gripper

3 urratseko hautaketa gida azkarra

   1. Aleen hautaketa piezaren masaren arabera

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Erreserba ≥% 30eko segurtasun-marjina.

   2. Trazuaren egiaztapena

     -- Ziurtatu masailerraren bidaia ≥ piezaren kanpoko dimentsioa gehi gutxienez 2 mm-ko tartea interferentzia mekanikoak ekiditeko.

   3. Konfigurazioaren parekatzea

     -- Seinalearen interblokeo automatikoa: hornitu bi CS1-G etengailu magnetiko egoera irekia eta itxia detektatzeko.

     -- Ekipoen diseinu mugatua: HFP hiru aldeetako muntaketak instalazio-soluzio malguak eskaintzen ditu.

Esaldi bakarreko laburpena

     SOLH HFP palanka-mota paralelo pneumatikoko gripper-ek palanka mekanikoen giltzadura-indar handiagoarekin, hiru alboko muntaketa unibertsala eta eraztun magnetiko integratua ditu, kostu baxuko argia eta karga ertaina harrapatzeko soluzio ezin hobea maiztasun handiko 3C, ontziratzeko eta kostu-sentikorrak diren manipulazio-estazio automatizatuetarako.
