Marka: SOLH by Richge Technology

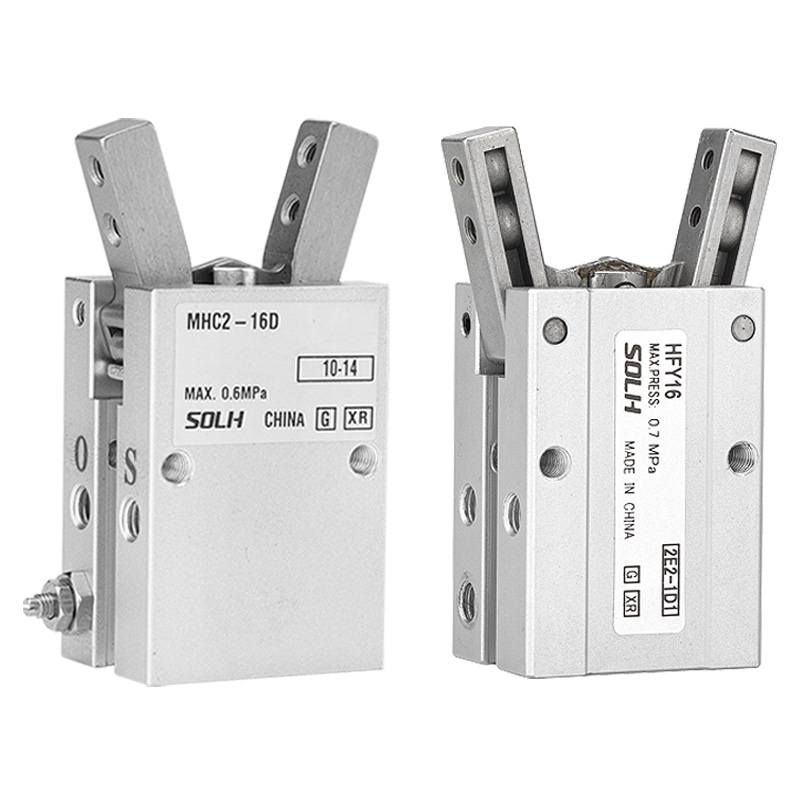

SOLH HFY seriea pistoi bakarreko eta pibote palankaren mekanismoak bultzatutako Y-formako harrapaketa trinkoa da, SMC MHC2-ren alternatiba zuzena. Oinarrizko ezaugarriak: palanka-momentuaren anplifikazioa estutze-indar handia lortzeko, balantza-irekiera angelu handia, gorputz argala instalazio-espazio esturako. Osagai txiki biribil, kurbatu eta irregularretarako aproposa, elektronika, hardware, plastikozko pieza eta muntaketa arineko estazioetan oso erabilia.
1. Transmisioa: Pistoi bakarrak pibot palankaren muntaia bultzatzen du mugimendu lineala Y motako swing mugimendu bihurtzeko. Palankaren egiturak irteerako momentua areagotzen du estutze indartsua lortzeko.
2. Eragiketa moduak
-- HFY: Ekintza bikoitza (estandarra) - noranzko biko airearen kontrola irekitzeko eta ixteko
-- HFTY: Efektu bakarreko normalean irekita - aire hornidurako besarkadak; udaberria automatikoki irekitzen da presioa galdu ondoren
3. Swing Angelua: Gehienez irekita +30°, overclose -10°, guztizko kulunka eraginkorra gutxi gorabehera. 40°, piezak jasotzeko nahikoa irekiera-tarte eskaintzen du.
4. Eraikuntza: anodizatutako aluminiozko gorputz gogorra, indar handiko barailak, eraztun magnetikoa integratua. Hiru muntatzeko gainazal (behea / alboa / atzekoa). Erregulazio-balbulak integratuak abiadura kontrolatzeko.
5. Posizioen zehaztasuna: errepikatu kokapen zehaztasuna ± 0,02 mm, egonkorra arineko zehaztasun hautatzeko.
1. Ereduaren adibidea: HFY20-M9BW
|
Segmentua |
Kodea |
Definizioa |
| HFY / HFTY |
Serie Kodea HF |
Y = Efektu bikoitzeko Y kulunkaria HFTY = Ekintza bakarreko normalean irekita |
|
20 |
Zuloaren tamaina (mm) |
6,10,16,20,25,32 |
| -M9B |
Etengailu magnetikoa |
M9B (NPN) / M9N (PNP) W=1m kablea; L=3m kablea |
| Atzizki pertsonalizatua |
Aukerako bertsio berritzea |
-X Baraila luzatua -J Hautsaren aurkako estalkia |
2. Eskaera estandarraren erreferentzia
HFY25-M9BW Bore 25, efektu bikoitza, M9BW etengailu magnetikoarekin hornitua (1 m-ko kablea).
|
Parametro Elementua |
Zehaztapen estandarra |
| Jaw konfigurazioa |
2 barailak, Y motako pibot-swing mugimendua |
| Eragiketa modua |
HFY Ekintza Bikoitza; HFTY Ekintza bakarreko ZK |
| Funtzionamendu-presioa |
HFY: 0,15 ~ 0,7 MPa HFTY: 0,25 ~ 0,7 MPa (Optimoa: 0,5 MPa) |
| Froga Presioa |
1,0 MPa |
| Giro-tenperatura |
-20 ~ +70 ℃ (hoditeria barruan izotzik gabe) |
| Errepikatu posizioaren zehaztasuna |
±0,02 mm |
| Gehienezko funtzionamendu-maiztasuna |
180 ziklo minutuko |
| Air Portuko haria |
6 zuloa: M3×0,5 10~32 zuloa: M5×0,8 |
| Lubrifikazioa |
Oliorik gabekoa, barailak bizitza luzeko koipez beteta |
| Etengailuaren muntaketa |
Alde biko zirrikituak, CMSH / DS1-G-rekin bateragarriak |
| Muntatzeko aukerak |
Beheko, alboko eta atzeko hiru gainazaleko muntaketa |
|
Zuloa (mm) |
Eredua |
Swing Angelua Ireki/Itxi |
Lotzeko momentua (N·cm) |
Maxilaren luzapena (mm) |
Pisu garbia (g) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ Ohar garrantzitsua: estutzeko momentua murrizten da masailezurren luzapenaren luzera handitu ahala. Segurtasun-faktorea ≥1,5 erreserbatu behar da karga kalkulatzerakoan.
✅ Lehenetsi HFY baldin eta:
-- Lanerako piezak miniaturazko osagai biribilak, arku-formakoak edo irregularrak dira (terminal elektronikoak, plastikozko karkasa txikiak)
-- Irekitzeko angelu handi samarra behar da (~ 40°) instalazio-esparru mugatuan
-- Altuera/zabalera mugatutako ekipoen diseinua; Y swing-egiturak leku gehiago aurrezten du harrapaketa paraleloek baino
-- Karga arina ≤5 kg, maiztasun handiko txirrindularitza, kostu-eraginkorra eskatzen duen eragingailu
-- Hiru gainazaleko muntaketa malgua behar da tresna pertsonalizatu trinkoetarako
|
Konparazio elementua |
HFY seriea |
MHC2 (SMC jatorrizkoa) |
| Transmisio |
Pistoi bakarra + pibote palanka |
Kamera + palanka baskulatzailea |
| Ekintza Bertsioak |
Efektu bikoitza / Efecto simple EZ |
Efektu bikoitza / Efektu simple NC |
| Swing Range |
+30°/-10° (guztira ~40°) |
+45°/-15° (guztira ~60°) |
| Pintza-momentua |
10 ~ 350 N·cm |
15 ~ 420 N·cm |
| Bore Range |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| Muntatzeko Azalerak |
Hiru alde (behea/alboa/atzealdea) |
Bi alde (behea/alboa) |
| Kostu Maila |
Kostu handiko errendimendu etxeko alternatiba |
Inportazio prezio altua |
| Trukagarritasuna |
Antzeko muntaketa dimentsioa, momentu apur bat txikiagoa |
Jatorrizko zehaztapen estandarra irekiera angelu handiagoarekin |
1. Pieza-masaren eta masailezurren luzapenaren araberako zuloen hautaketa
-- Karga arina ≤1kg → ø6/10; Karga ertaina 1~5kg → ø16~32
2. Eragiketa modua hautatzea
-- Etengabeko ekoizpen orokorra → HFY efektu bikoitza
-- Irekitze automatikoa behar da elektrizitatea moztu ondoren → HFTY efektu bakarreko EZ
3. Muntatzeko diseinua
-- Beheko muntaketa lehenetsia hobesten da; alboko muntaia zabalera esturako; atzeko muntaia muntaketa-lerroen transferentzia-estazioetarako
4. Abiadura doitzea
-- Erabili erregulazio-balbulak barneratuta, kulunka-abiadura kontrolatzeko eta piezaren inpaktua saihesteko
5. Posizionatu feedbacka
- Instalatu CMSH / DS1-G etengailu magnetikoak zirrikitu bikoitzetan guztiz irekita eta itxita dagoen egoera detektatzeko
SOLH HFY Y motako pibota kulunka harrapaketa pneumatikoak pistoi bakarreko palanka anplifikazio-egitura hartzen du, efektu bikoitzeko HFY eta efektu bakarreko NO HFTY-n eskuragarri, hiru gainazaleko muntaketa, balbula integratua eta etengailu magnetikoko zirrikitua, MHC2-ren alternatiba errentagarria MHC2-ren alternatiba errentagarria, maiztasun handiko pieza txiki biribil eta irregularretarako, maiztasun handiko karga arineko ekipo biribil eta irregularretarako, bilketa eta plastikozko kargarako ekipoetan.
