HFZ Series Gida Lineala Gripper Pneumatiko Paraleloa

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH HFZ seriea zurruntasun handiko harrapaketa paraleloa da, arrabol/bola gida lineal integratuarekin hornitua, pistoi bikoitzarekin eta cremallera eta pinoi mekanismo sinkronoarekin bultzatuta. SMC MHZ2 seriearekin guztiz trukagarria.

     Hiru eragiketa aldaera eskuragarri:

     -- HFZ: Efektu bikoitzeko estandar mota

     -- HFSZ: Efektu bakarreko normalean itxita (malgukiaren euskarria, itzali eustea)

     -- HFTZ: Efektu bakarreko normalean irekita (udaberria askatzea, itzali irekia) Egokia da karga arin eta ertaineko doitasun orokorretarako, muntaketa automatizatu eta robot amaierako efektore aplikazioetarako.

Oinarrizko Egitura eta Funtzionamendu Printzipioa

  1. Transmisioa: pistoi bikoitza + kremailera eta pinoi unitate sinkronikoa. Bi barailek mugimendu paralelo perfektua mantentzen dute desplazamendurik edo desbideratzerik gabe.

  2. Gida-sistema: arrabolaren / bola gida lineal integratua behealdean kokatutako pinekin, lekualdaketa saihesteko. Zurruntasun bikaina, errepikapenen zehaztasun handia eta desplazamenduaren kargarako erresistentzia handia.

  3. Eragiketa moduak

     -- HFZ Efektu Bikoitza: Aire-hornidura ireki/itxi, etengabeko ekoizpen unibertsala

     -- HFSZ Ekintza Bakarreko NC: Aire hornidurak masailezur irekitzen ditu; udaberriko besarkadak airea mozten denean (piezaren eustea itzaltzen denean)

     -- HFTZ Ekintza Bakarreko EZ: Aire hornidura barailurrak ixten ditu; udaberria airea mozten denean irekitzen da (ahots-askatze automatikoa)

  4. Eraikuntza: Aluminiozko aleazioko gorputza, altzairu herdoilgaitzezko barailak, eraztun magnetikoa integratua. Alde biko etengailu magnetikoen zirrikituak; muntatzeko gainazal anitzak: behekoa / albokoa / zeharkako zuloa.

  5. Kokapenaren zehaztasuna: ± 0,01 mm (zuzendapena 6 ~ 25); ± 0,02 mm (bore 32 ~ 40), egonkorra maiztasun handiko txirrindularitzan.

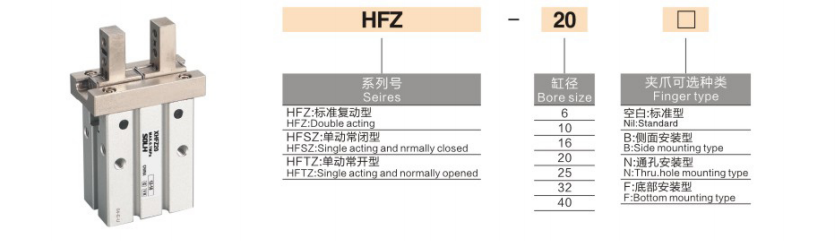

Ereduen Kodetze Arau osoa

 1. Ereduaren adibidea: HFZ20N-M9BW

 2. Eskaera estandarraren erreferentzia

     HFZ25N-M9BW Bore 25, efektu bikoitza, zulo bidezko muntaketa, M9B etengailu magnetikoa 1 m-ko kablearekin.

Nukleo Unibertsalaren Zehaztapen Teknikoak

Ibilbidearen eta estutze-indarraren erreferentzia-taula (0,5 MPa, masailezur estandarrak)

⚠️ Ohar garrantzitsua: estutzeko indar eraginkorra murrizten da masailezurren luzapenaren L luzera handitu ahala. Karga egiaztatzea segurtasun-faktore ≥1,5 batekin derrigorrezkoa da.

Aplikazio-eszenatokiak hobetsiak

  ✅ Aukeratu HFZ seriea baldin:

     -- SMC MHZ2 zuzeneko ordezkapena behar da; Ekintza bakarreko itzali eusteko/askatzeko funtzioa behar du

     -- Karga arin eta ertaineko zehaztasun paraleloa: 3C elektronika, doitasuneko hardwarea, injekzio-moldeaketa, ontziratzeko ekipoak

     -- Robotaren amaierako efektorerako eta doitasuneko muntaketa estazioetarako beharrezkoak diren zurruntasun eta desplazamendu-karga erresistentzia handia

     -- Norabide anitzeko muntaketa malgua: zulo bidezko / alboko / beheko instalazioa integratutako mekanismo trinkorako

Gakoak hautatzeko jarraibideak

   1.Hautatu zulamenaren tamaina piezaren pisuaren eta finkatzeko moduaren arabera (kanpoko / barneko harrapaketa), ziurtatu estutze indarra ≥1,5 aldiz benetako karga

   2.Funzionamendu modua hautatzea

     -- Itzali etengabeko estutzea → HFSZ normalean itxita

     -- Itzali automatikoki askatzea → HFTZ normalean irekita

     -- Etengabeko ekoizpen masiboa segurtasun malgukiaren eskaririk gabe → HFZ efektu bikoitza

  3. Muntatze aukeraketa: zulo estandarra (hutsik) / zeharkako zuloa (N) / alboko muntaia (B) plataforma edo euskarria egokitzeko

  4. Posizioa detektatzea: ekipatu -M9□ etengailu magnetikoak, alde biko zirrikituak 2 etengailu onartzen ditu seinale ireki eta itxiaren feedbacka lortzeko

  5. Karga desplazamenduaren kontrola: mugatu masailezur luzapenaren L luzera, saihestu gida linealaren onarpen-momentua gainditzea

Esaldi bakarreko laburpena

     SOLH HFZ gida lineala harrapaketa pneumatiko paraleloa arrabol/bola gida eta kremailera-piñoi unitate sinkronoa hartzen ditu, efektu bikoitzeko HFZ, efektu bakarreko NC HFSZ eta NO HFTZ aldaeretan eskuragarri, muntaketa anitzeko aukerarekin eta ± 0,01 mm-ko zehaztasun handikoa, MHZ2-rekin zuzenean truka daitekeena, zurruntasun handiko doitasun-blokeatzeko soluzio aproposa, automatizaziorako 3 robot EAOAT hardwarerako eta automatizaziorako.
