IP200 serieko pilotu pneumatikoa serbo zilindro-posizionatzailea

Marka:SOLH Richge Technology-ren eskutik

Produktuen Posizionamendua

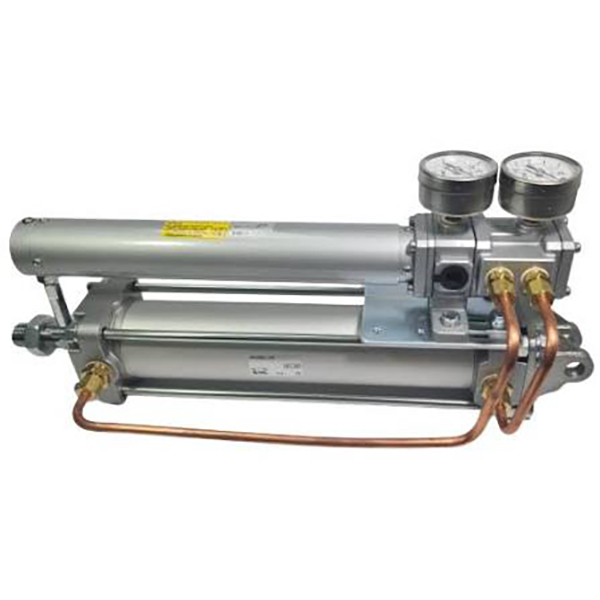

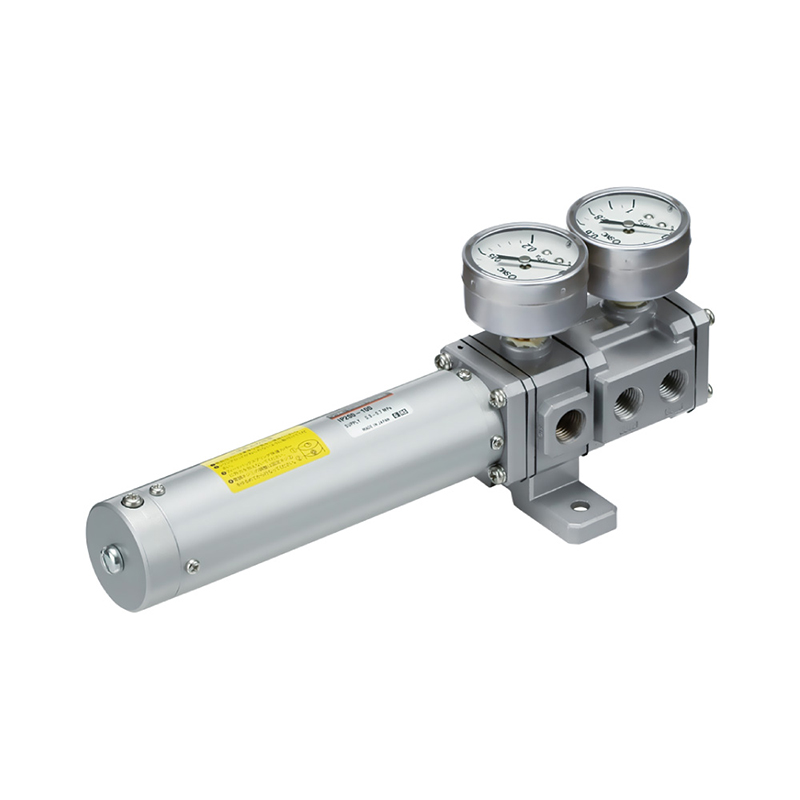

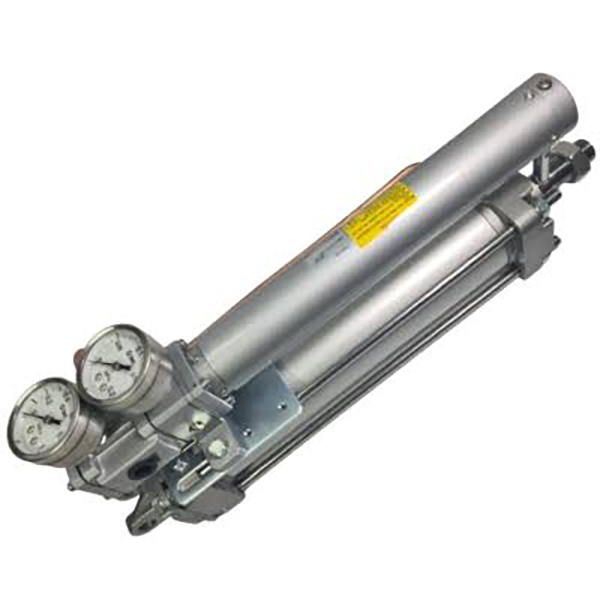

     Richge Technology-ren SOLH markarekin abiarazitako IP200 seriea pilotu pneumatikoko zilindro-zilindro-posizionatzaile bat da. Zilindro estandarrentzako zehaztasun handiko posizio proportzionala kontrolatzen du, 0.02 ~ 0.1MPa kontrol pneumatikoko seinalea linealki bihurtzen du zilindroaren pistoi-hastaken desplazamendu zehatza. Erabat airez gidatzen da elikatze-hornidurarik gabe, leherketak jasaten dituzten industria-inguruneetarako berez segurua den kokapen-soluzio bat da.

Oinarrizko Zehaztapen Teknikoak

    1. Oinarrizko Parametroak

     -- Zilindro bateragarriak: zulamena ≥ Ø50 mm, trazua 25 ~ 300 mm (pertsonaliza daiteke 1 mm-ko gehikuntzan)

     -- Kontrol-printzipioa: Indar-orekaren teorian oinarritutako pita-flapper serbo mekanismoa

     -- Hornikuntzako aire-presioa (SUP): 0,3 ~ 0,7 MPa

     -- Sarrera Kontrol Seinalea (IN): 0.02 ~ 0.1MPa seinale pneumatiko estandarra

     -- Giro eta tenperatura ertaina: -5 ℃ ~ + 60 ℃ (bertsio estandarra)

     -- Portuaren haria: Rc1/4 portu nagusia; Rc1/8 presiometroko ataka

     -- Pisu garbia: gutxi gorabehera. 700g (100 mm-ko trazuaren ereduan oinarrituta)Kontrolaren zehaztasun indizea· Sentikortasuna: ≤ % 0,5 F.S.

     -- Linealtasuna: ≤ ±2% F.S.

     -- Histeresia: ≤ % 1 F.S.

     -- Errepikagarritasuna: ≤ ±% 1 F.S.2.

Indar-orekaren lan-printzipioa

     -- Seinalearen sarrera: kontrol pneumatikoko seinalea IN ataka sartzen da eta sarrerako diafragma bultzatzen du.

     -- Servo-anplifikazioa: Diafragmaren desplazamenduak toberaren aurkako sakea aldatzen du atzeko presioa doitzeko, barneko bobina aire-zirkuituak aldatzeko.

     -- Zilindroaren aktuazioa: presiozko aire-irteerak OUT1 / OUT2 ataken bidez efektu bikoitzeko zilindroa luzatzeko edo atzera egiteko.

     -- Posizio-feedbacka: zilindroaren trazuaren mugimenduak feedback-diafragma atzera botatzen du biela eta feedback malgukiaren bidez, sarrerako seinalearekin indar oreka lortzeko; bobina posizio neutrora itzultzen da zilindroa helburuko posizioan zehaztasunez blokeatzeko.

Modelo-kodearen definizioa (IP200-XXX-YY)

     -- IP200: Oinarrizko seriearen kodea

     -- XXX: Ibilbide nominala (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Aukerako atzizkia: atzizkirik gabe: eredu estandarra karbono-altzairuzko feedback malgukiarekin -T: altzairu herdoilgaitzezko feedback malgukiarekin hornitua -XN: tenperatura baxuko bertsioa (-30 °C ~ +60 °C) -XZ: tenperatura altuko bertsioa (-5 °C ~ +80 °C)

Adibidea: IP200-200-T → 200 mm-ko ibilbidea, altzairu herdoilgaitzezko feedback-malgukia.

Portuaren definizioa

     -- SUP: aire-horniduraren sarrera nagusia (0,3 ~ 0,7 MPa)

     -- IN: kontrol pneumatikoko seinalearen sarrera (0,02 ~ 0,1 MPa)

     -- OUT1 / OUT2: Irteera bikoitzeko ataka efektu bikoitzeko zilindrorako

     -- ADIBIDEZ: Ihes-ataka

     -- Gauge: Presiometroa instalatzeko ataka berezia

Oinarrizko produktuaren abantailak

     -- Doitasun handiko Leherketa-Segurtasuneko Posizionamendu Pneumatiko Serbo-sistema elektrikoen kokapen-zehaztasun parekoa; guztiz airez funtzionatzen du osagai elektrikorik gabe, berez segurua lan eremu sukoi eta lehergarrietarako.

     -- Egitura integrala trinkoa Unitate integralaren diseinua zilindro estandarretan zuzenean muntatzeko, tokiko instalazioa eta ohiko mantentze-prozedurak erraztuz.

     -- Kalibrazio-diseinu erosoa Zero doikuntzako torloju independentea eta span doitzeko torlojua tokian tokiko kalibrazio azkarrerako tresna gehigarririk gabe.

     -- Korrosioarekiko erresistentziarako hainbat material-aukera Feedback-malgukia karbono-altzairu edo altzairu herdoilgaitzezko aldaeretan eskuragarri dago tailer-ingurune heze eta korrosiboetara egokitzeko.

     -- Tenperatura-sorta zabala Bertsio pertsonalizatuak Estandar, tenperatura baxuko eta tenperatura altuko aukerako ereduak, tenperatura aldakorreko industria-baldintza konplexuak asetzeko.

Aplikazioaren eszenatoki tipikoak

     -- Zehaztasun-kokapenerako estazioak: Ebakitzeko, prentsa-etxekitzeko, estaltzeko eta materialak manipulatzeko ekipo automatikoak

     -- Prozesu industrialaren kontrola: balbula irekitzearen erregulazioa, sarearen tentsioaren kontrola eta sarearen ertzak zuzentzeko sistemak

     -- Ingurune gogor bereziak: leherketak, hautsak eta iragazgaitzak diren ekipamenduak landare kimikoetarako eta meatze-makinetarako

     -- Serbo-nukleo-unitate pneumatikoa: Serbo-kokapen-sistema pneumatiko osoen kontrol zentral gisa balio du

Eragiketa eta Instalazio Jarraibideak

     -- Aire-iturriaren eskakizuna: hornidura-airea lehorra eta garbia izan behar da iragazketa-zehaztasunarekin ≤5μm, pita blokeatzea eta kokapen-hutsegitea saihesteko.

     -- Kalibrazio-erreferentzia: zero eta span doikuntza osoa 0.5MPa-ko hornikuntza-presioa estandarren pean errendimendu lineal optimorako.

     -- Muntatzeko norabidea: edozein angelutan instalatzea onartzen du; saihestu unitatearen barne-multzoaren barruan ura kondentsatua pilatzea eragiten duen muntaketa-diseinua.

Esaldi bakarreko laburpena

     SOLH IP200 indar-oreka pita-flapper serbo-posizioagailu pneumatikoak linealki 0,02 ~ 0,1MPa aire seinalea zilindroen desplazamendu zehatza bihurtzen du, kokapen zehaztasun handia, leherketa-segurtasuneko airerako soilik funtzionamendua, zero/span doigarria den kalibrazioa eta tenperatura anitzeko aukera pertsonalizatuak, kokapen proportzionala kontrol-unitate aproposa, leherketa-ekipamenduetarako doitasun-kontrolerako unitate egokia.
