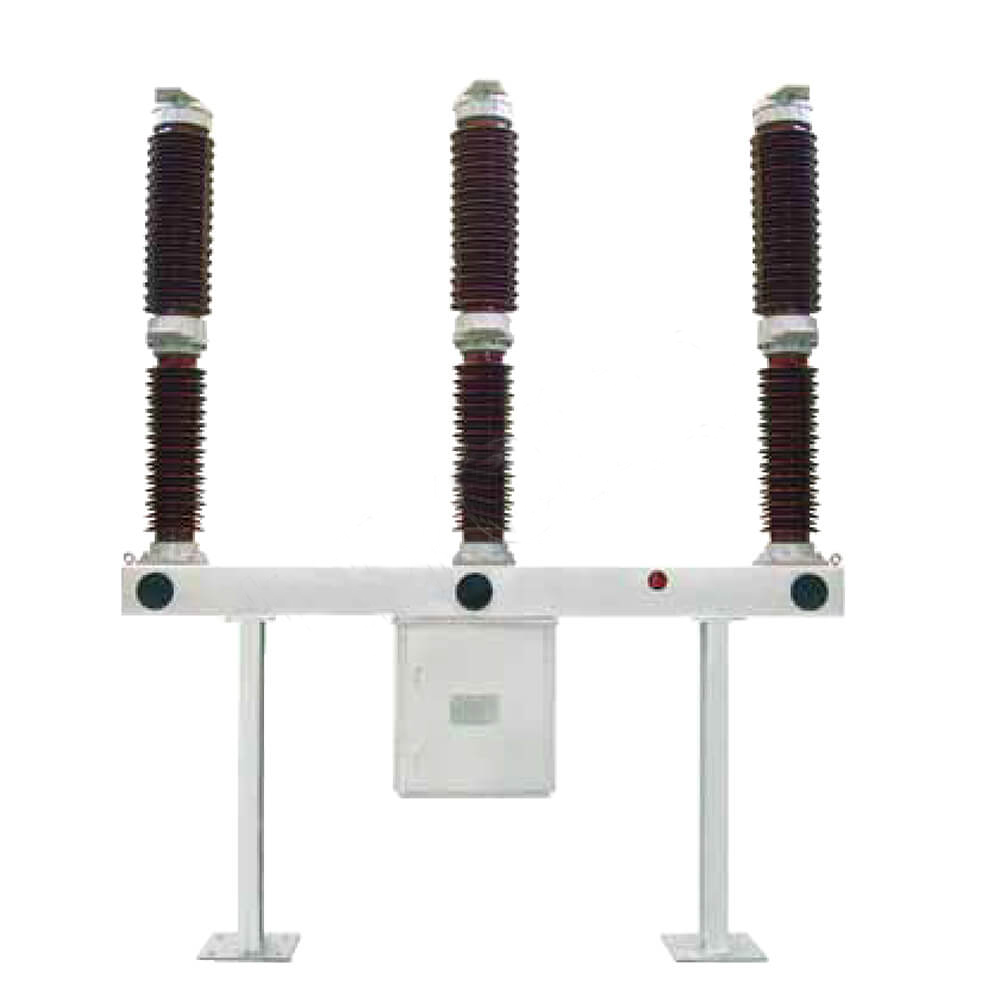

LW36-126 110KV 126kV Outdoor SF6 zirkuitua

LW36-126 110KV 126kV Outdoor SF6 zirkuitua

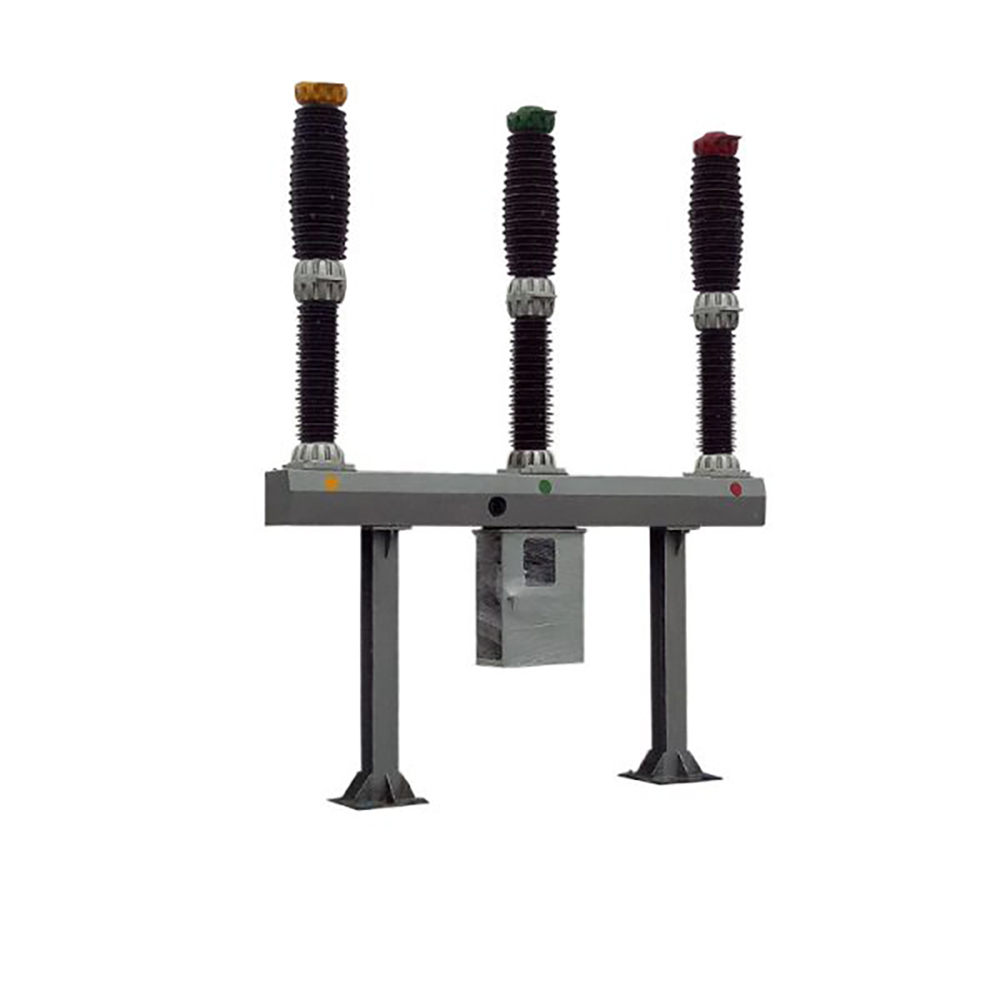

LW36-126 / 145 SF6 Live Tank Circuat-eko apustua da. Zirkuituak arku-desagertzeko teknologiarekin. Ohiko funtzionamendua da eta, gainera, konektatzeko zirkuitu-hausle gisa erabil daiteke. Udaberriko funtzionamendu mekanismo berriak fidagarritasun eta segurtasun handia bermatzen du.

LW36-126 / 3150-40 Auto-energizatutako tentsio altua SF6 zirkuitua apurtzailea tentsio handiko AC sistemetarako diseinatutako aire zabaleko zirkuitua da. Tarta elektrikoetan erabiltzeko aproposa da 145 kv-ko gehienezko tentsioarekin eta 50Hz-ko maiztasunarekin. Zirkuitu-haustura hau korronte, akatsen korronteak edo zirkuituak aldatzeko erabiltzen da, funtsezko kontrol eta babes sistemetarako. Sareko interkonexioetan esteka-hausle gisa erabiltzeko ere egokia da.

Produktu honek SF6 gasa erabiltzen du, bai arkak itzaltzen eta isolatzen ditu. Auto-energizatutako arku-itzalizazio teknologiarekin hornituta dago eta udaberriko funtzionatutako mekanismo berria du. LW36-126 / 3150-40-ek bizitza elektriko luzea, operazio baxuko ahalegina, zarata txikia eta fidagarritasun handia eskaintzen ditu, altuera handiko arloetarako edo 132KV-ko potentzia sistemetarako aukera fidagarriena bihurtuz. Mota bereko inportatutako produktuak ere ordezkatu ditzake.

Egiturazko ezaugarriak

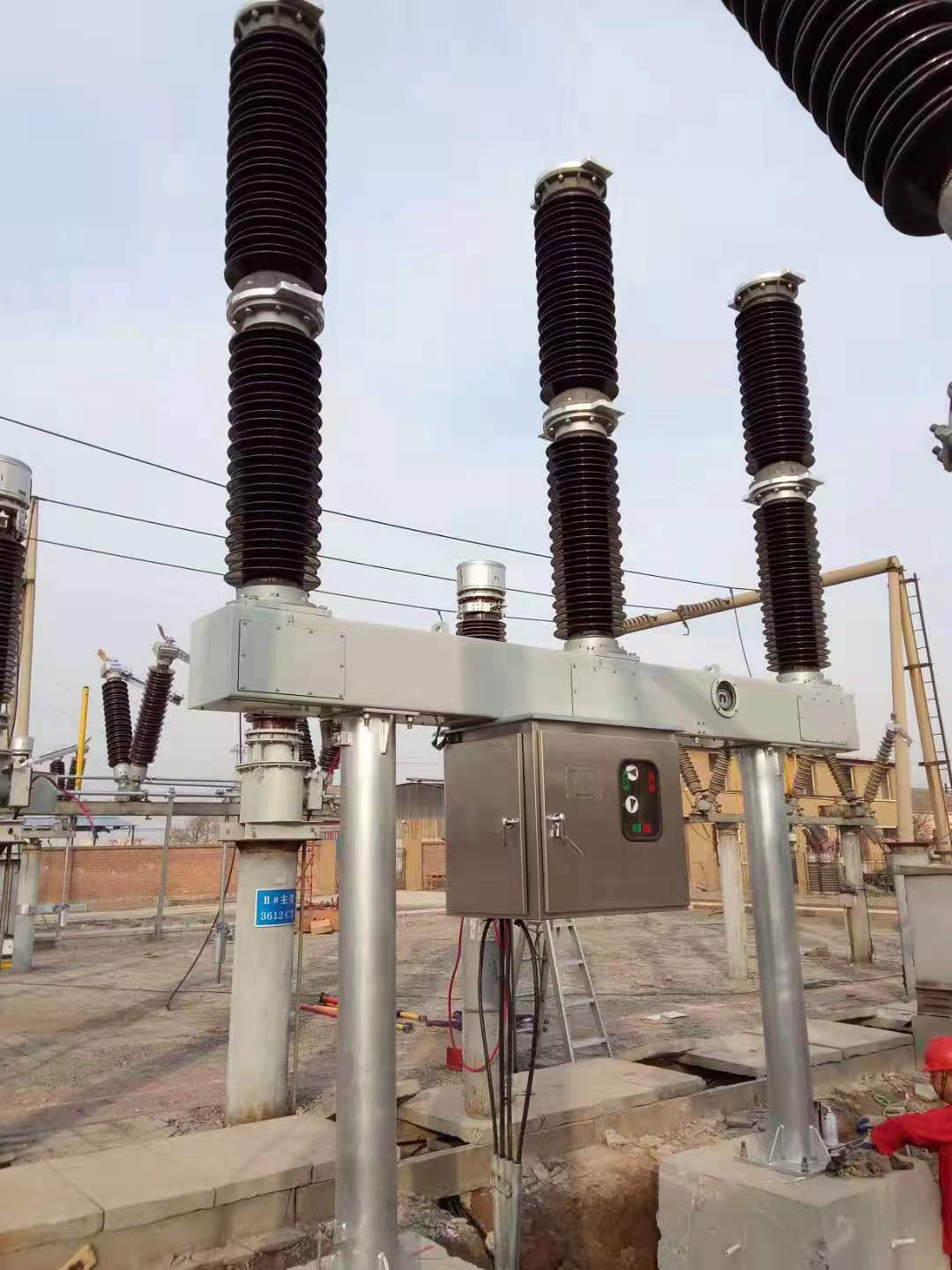

Zirkuitu-jauziak hiru fase portzelanazko zutabe bakarreko egitura hartzen du. Hiru faseak udaberriko funtzionamendu mekanismoarekin hornituta daude, eta horrek modu zentralki antolatuta eta hiru fase funtzionatzen ditu, beraz, itxura berria eta dotorea da. Zirkuitu-hausleak SF6 gasak isolamendu eta arku-itzalizazio gisa erabiltzen ditu. Eragiketa egitean, zirkuituaren etengilearen hiru polo SF6 gasa konektatuta dago eta erakusle motako dentsitate erreleboa erabiltzen da bere presioa eta dentsitate aurrerapenak kontrolatzeko. Arku auto-energia itzaltzeko printzipioa dela eta zirkuitu-mugimenduaren sistemaren diseinu optimizatua dela eta, eraginkortasun mekanikoa eraginkortasunez hobetzen da eta funtzionamendu lana minimizatzen da;

Errendimendua eta bizitza elektriko luzea.

Muntatzeko markoa eta laguntza kalitate handiko altzairuzko xaflak dira, osorik okertzen direnak. Gainazaleko tratamenduak Galvanizing prozesua beroa hartzen du. Aurkeztutako finkagailu guztiak indar handiko materialez eta berotzeko altzairuzko pieza estandar handiak dira. Mekanismoaren kutxa maskorra altzairu herdoilgaitzez egina dago, beraz, produktuak korrosioarekiko erresistentzia bikaina du; Fidagarritasun mekaniko altua eta maiz funtziona daiteke;

Azukre hexafluoruroaren gasaren berezko isolamendu-indarra dela eta, zirkuitu-hauslearen kontaktu mugimendu optimoa dela eta, zirkuituaren etengailuak berregokirik gabe korronte kapaziboa apurtzen du; Kanpoko isolamendu maila altua da, kanpoko isolamendua creepage distantzia handi batekin diseinatuta dago, Creepage ratioaren distantzia ≥31mm / kv da, eta zikinkeriaren erresistentziaren errendimendua bikaina da. Ingurune gogorretan modu seguruan ere funtziona dezake;

Egungo edukiera sendoa: tenperatura igoera 3,2 aldiz 3,2 aldiz egiten da, hau da, 3780a da, eta oraindik ere marjina handia dago tenperatura igotzeko puntu bakoitzean;

Produktuaren itxura orokorra trinkoa da, in situ instalazioa eta martxan jartzea komenigarria da eta mantentze lanak txikiak dira.

Aplikazioak:

Power Grid Babesa: babesteko eta kontrolerako tentsio altuko sareetan oso erabilia da.

Eragiketak aldatzeko: Zirkuitu aldaketarako egokia eta esteken etengailu gisa, potentzia-sistemaren interkonexioetan.

Altuera handiko erabilera: altuera handiko eremuetan erabiltzeko aproposa, diseinu sendoa eta teknologia aurreratua direla eta.

Erabilerarako ingurumen baldintzak

Erabilerarako ingurumen baldintza normalak baldintza hauek betetzen ditu:

a) giroko airearen tenperatura -25 ℃ (-40 ℃) ~ + 40 ℃;

b) altitudea ≤2500m (2000m);

c) haizearen abiadura ≤34m / s;

d) eguneroko tenperatura aldea ≤25 ℃;

e) Eguzki intentsitatea ≤1000W / m;

f) Lurrikararen erresistentzia maila lurrikararen intentsitatea 8 gradu (azelerazio horizontala 0,2g, azelerazio bertikala 0,1G);

g) izotz lodiera ≤10mm;

h) Airearen kutsadura maila ez da maila gainditzen GB / T 5582-n;

i) Instalazioaren kokapena Kanpokoa.

Erabiltzaileak erabiltzeko ingurunearen baldintzetarako baldintza bereziak baditu, Liyond adituekin negozia dezakete.

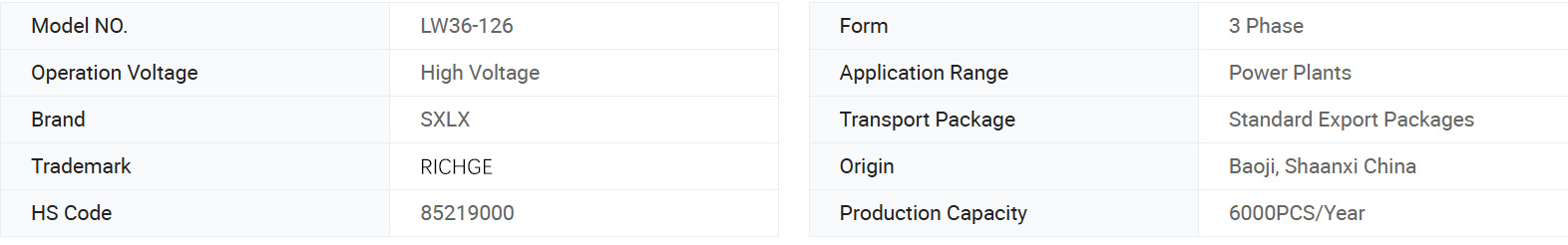

Oinarrizko informazioa.

Parametro teknikoak

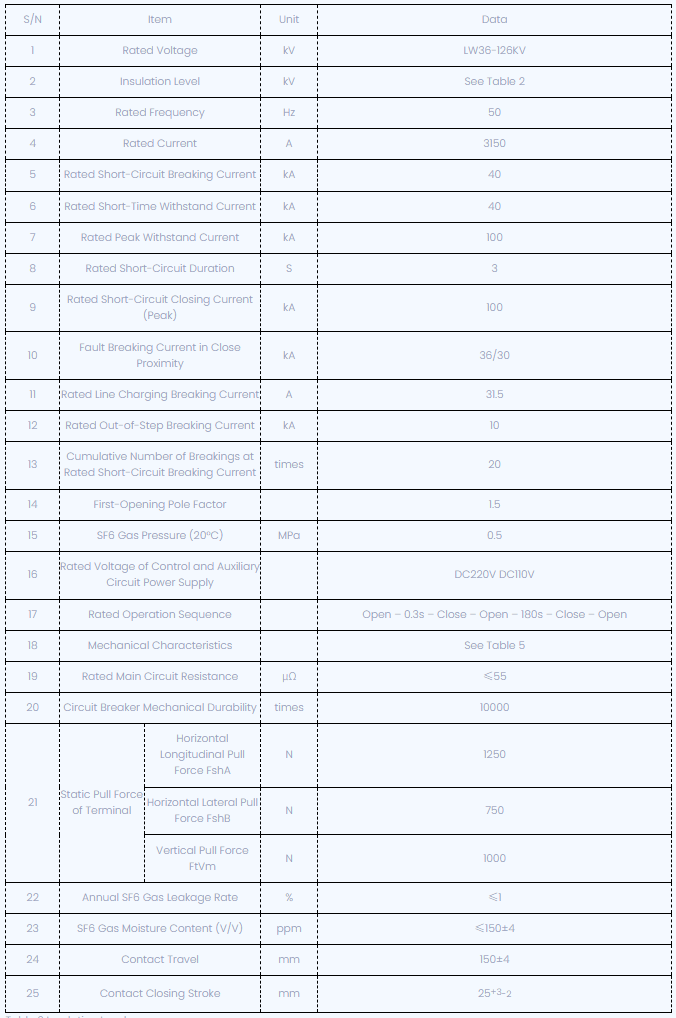

LW36-126 SF6 Zirkuituaren Breaker Parametro Teknikoak

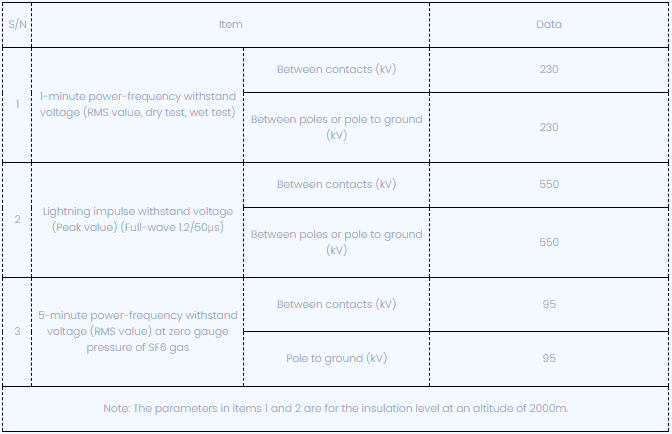

2. taula isolamendu maila

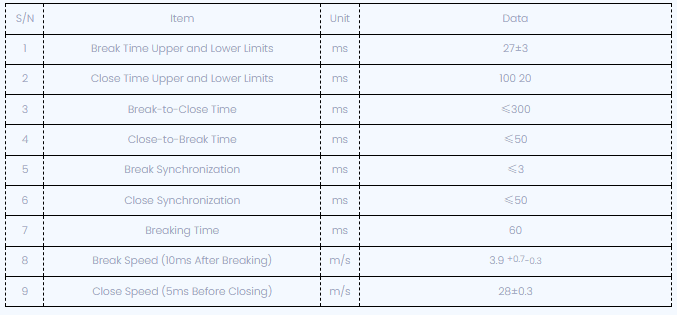

3. taula Ezaugarri mekanikoak

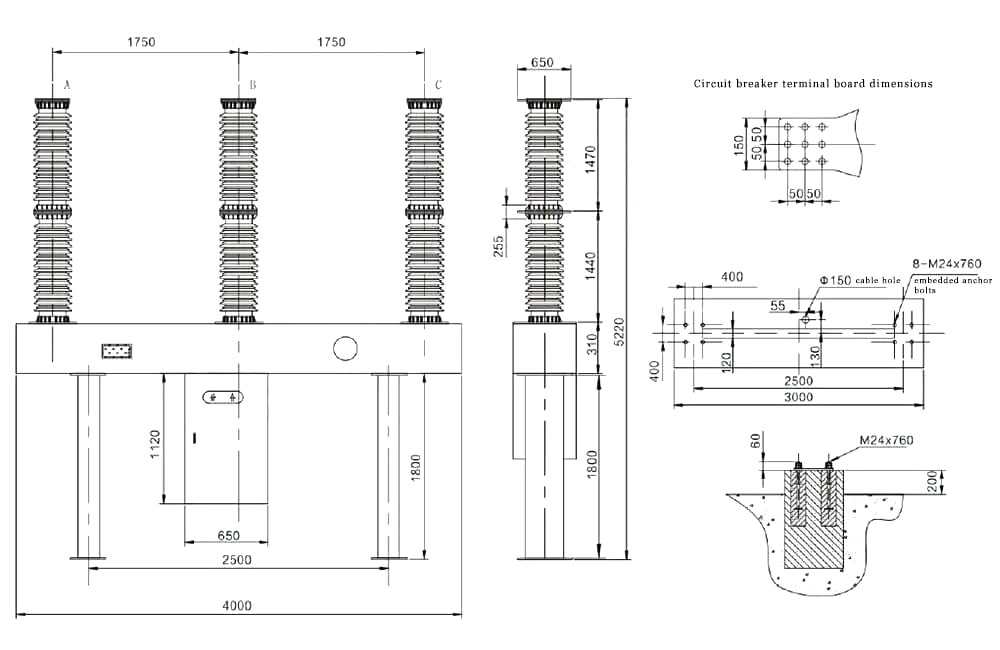

Marrazki teknikoa

LW36 SF6 Zirkuituaren Breaker Agindua Oharra

Zirkuitu-hauslearen eredua eta zehaztapenak;

Parametro elektrikoak (tentsioa, korrontea, korronte haustea, etab.)

Erabilerarako ingurumen baldintzak (giro-tenperatura, altitudea, ingurumen kutsadura maila)

Kontrol zirkuituaren parametro elektrikoak (energiaren biltegiratze motorraren tentsioa, irekiera eta itxiera bobina kalifikatutako tentsioa);

Ordezko piezen izena eta kantitatea, ekipamendu bereziak eta tresnak behar dira (banan-banan agindu behar dira);

Goiko terminal nagusiaren kablearen norabidea.

LW36 SF6 Zirkuituaren Breaker Agindua Oharra

Zirkuitu-hauslearen eredua eta zehaztapenak;

Parametro elektrikoak (tentsioa, korrontea, korronte haustea, etab.)

Erabilerarako ingurumen baldintzak (giro-tenperatura, altitudea, ingurumen kutsadura maila)

Kontrol zirkuituaren parametro elektrikoak (energiaren biltegiratze motorraren tentsioa, irekiera eta itxiera bobina kalifikatutako tentsioa);

Ordezko piezen izena eta kantitatea, ekipamendu bereziak eta tresnak behar dira (banan-banan agindu behar dira);

Goiko terminal nagusiaren kablearen norabidea.
