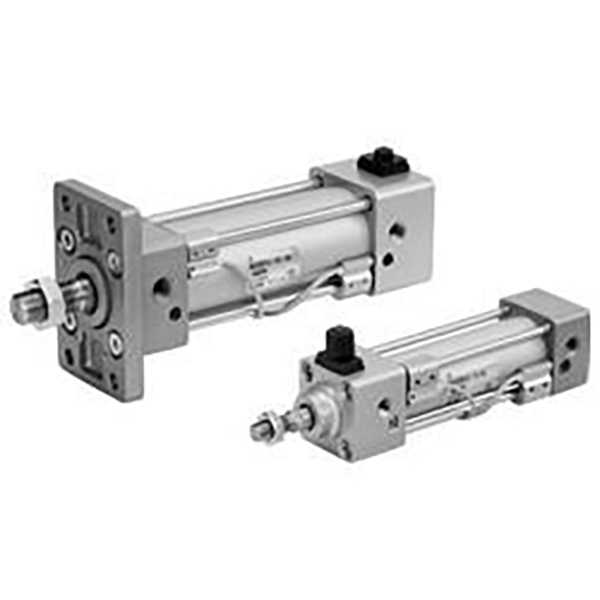

MBB serieko tirante arina zilindro estandarra

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH MBB serieko tirante arina zilindro estandarra (MB-Z seriea), MB serie tradizionalaren oinordeko berritua % 10eko pisua murriztearekin. Mutur karratuak, mutur bikoitzeko aire-kuxin erregulagarriak eta muntatzeko aukera ugariz hornituta. Abiadura ertaineko, maiztasun handiko eta karga ertaineko baldintzekin automatizazio ekipo orokorretan oso erabilia. Instalazioaren neurriak ISO 15552 arauarekin bat datoz, lehiakideen markako tirante zilindroekin trukatu daitezke.

Oinarrizko Egitura eta Ezaugarriak

   1. Egitura: Aluminiozko upel biribila, barne-barrakak, mutur karratuak, bi muturretako aire kuxin erregulagarria, egitura-zurruntasun handia.

   2. Materiala: anodizatutako aluminiozko upel gogorra, erresistentzia handiko muturreko txapelak, kromatu gogorreko pistoi-barra, trakzio handiko tiranteak, higadura erresistenteak eta bizitza luzea.

   3. Eragiketa Aldaerak

     -- MBB: haga bakarreko efektu bikoitza (iman barneratu gabe)

     -- MDBB: haga bakarreko efektu bikoitzeko (eraztun magnetikoa barneratuta etengailu automatikorako)

     -- MBW/MDBW: haga bikoitza efektu bikoitza, torsioaren aurkako errendimendu bikaina

   4. Kuxina: bi muturretan independenteki doi daitekeen aire-kuxina, modu eraginkorrean murrizten du terminal-inpaktua, bibrazioa eta zarata.

   5. Sentsoreen instalazioa: M9B/A93/M9BW etengailu magnetikoetarako aurrez mekanizatutako zirrikituak pistoiaren posizioa detektatzeko.

   6. Bertsio arina: muturreko geometria optimizatua, MB modelo zaharra baino % 10 arinagoa, muntaketa eta garraio errazagoa.

   7. Arauen bateragarritasuna: ISO 15552 muntaketa estandarra, zuzeneko marken arteko trukagarritasuna.

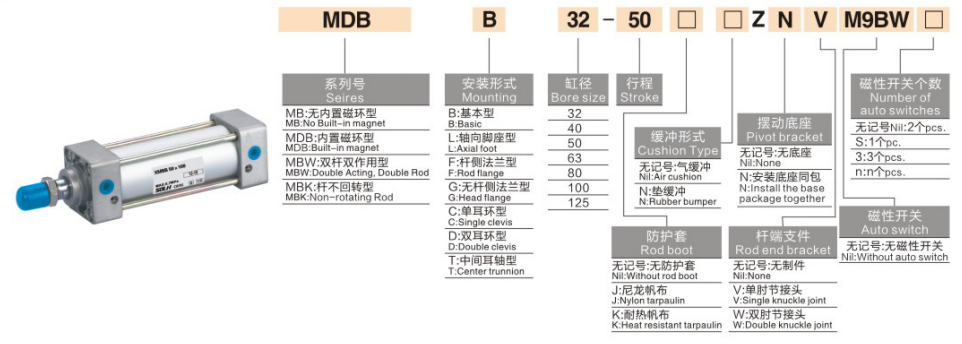

Ereduen kodeketa-arau osoa

   1. Ereduaren adibidea: MDBB40-100Z-M9BW

   2. Agindu estandarraren adibideak

     -- MBB50-200Z: Bore50, stroke200, oinarrizko eredu arina imanik gabe

     -- MDBB63-150Z-LB: Bore63, stroke150, iman integratua, oinen muntaketa

     -- MDBB80-300Z-FA: Bore80, stroke300, haga alboko brida muntatzea

Oinarrizko Zehaztapen Teknikoak

Bultzada eta tiraketa indar teorikoa @ 0,5 MPa (Hatz bakarra, Unitatea: N)

 1. Ekintza Bikoitza MBB / MDBB

Muntatze motak eta eredu deribatuak

   1. Muntatzeko aukerak

     -- B Oinarrizko Mota: Zuzeneko instalazioa muturraren bidez zuloen bidez

     -- LB Foot Mount: karga astunerako instalazio horizontal egonkorra

     -- FA/FB Brida: hagaxka/buruko alboko brida muntaketa bertikalerako

     -- C/D giltza: giltza bakarrekoa/bikoitza giltzadun higidurarako

     -- T Trunnion: Erdiko trunnion muntaia txandakatzeko mekanismorako

   2. Serie Deribatu Nagusia

     -- MBB/MDBB/MBW: hagaxka bakarreko estandarra ez-imana / imana eta haga bikoitzeko zilindroa

     -- MBK/MDBK: biratzen ez den hagaxka zilindroa, pistoiaren haga bihurritzea ekiditeko

     -- -XB6 Tenperatura Altuko Mota: Lan-tartea -20 ~ + 150 ℃

     -- -XC6 altzairu herdoilgaitzezko pistoi-barra: ingurune korrosibo eta hezeetarako

3 urratseko hautaketa gida azkarra

   1. Bore hautaketa: kalkulatu behar den bultzada benetako kargatik, erreserba ≥50% segurtasun-marjina. Abiadura ertaineko karga ertaineko automatizazio orokorrerako MBB lehentasuna ematea.

   2. Trazuaren berrespena: Gehitu 10 ~ 20 mm-ko segurtasun-marjina bidaia eraginkorrari. Gehienezko trazu estandarra 1000 mm, pertsonalizatua 1500 mm arte.

   3. Konfigurazioaren parekatzea

     -- Posizioa hautematea: aukeratu MDBB integratutako iman eredua, bat etortu M9B/A93 etengailu automatikoak.

     -- Muntatzea: LB oin-euskarria karga astun horizontalerako; Instalazio bertikalerako FA brida hobetsi da.

     -- Baldintza bereziak: Hautatu -XB6 tenperatura altuetarako, -XC6 altzairu herdoilgaitza ingurune korrosiborako.

Esaldi bakarreko laburpena

     SOLH MBB tirante arina zilindro estandarrak ISO15552-rekin bat egiten du, aire kuxin erregulagarriarekin eta muntaketa-metodo anitzekin hornitua, helburu orokorreko eragingailu lineal aproposa karga ertaineko maiztasun handiko automatizazio-lerroetarako.
