MD serie Multzo anitzeko instalazioa doan zilindro trinkoa

Marka:SOLH Richge Technology-ren eskutik

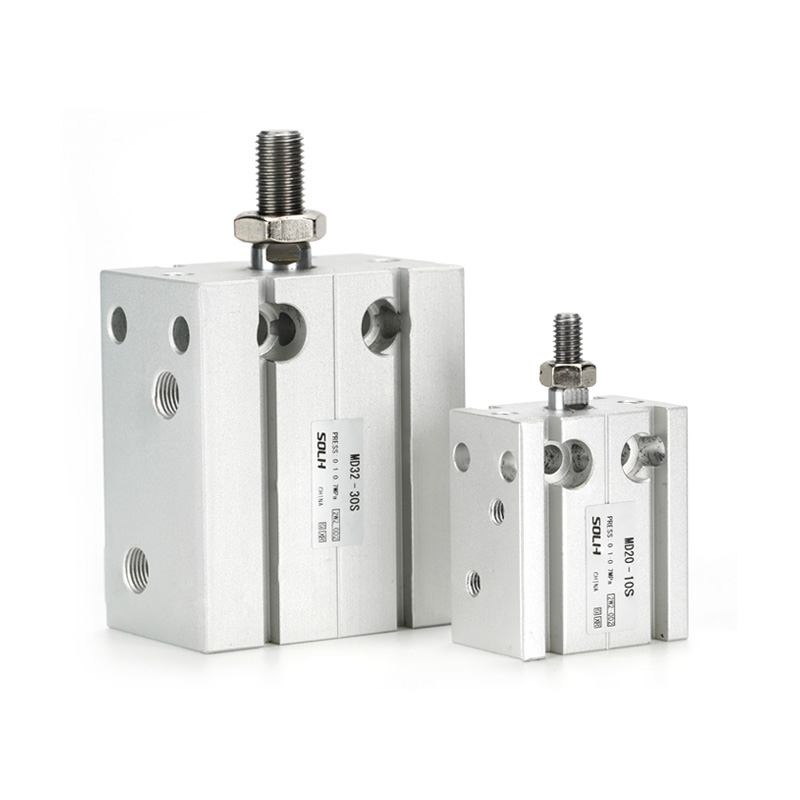

Produktuen serieen ikuspegi orokorra

     SOLH MD seriea posizio anitzeko muntaketa libreko miniaturazko zilindro estandarra da, zirkulu osoko muntaketa-zuloekin, bloke ultramehe-formarekin eta angelu arbitrarioko instalazio-gaitasunarekin. Ekipamendu-espazio mugatu estuetarako, dentsitate handiko diseinurako eta karga arineko aldizkako kanporatze- eta kokapen-lanpostuetarako diseinatua.

     5 azpi-modelo osoek estaltzen dute haga bakarra/bikoitza, efektu bakarrekoa/bikoitza, trazu finkoa/erregulagarria:

     -- MD: haga bakarreko efektu bikoitza (mota unibertsal estandarra)

     -- MSD: haga bakarreko efektu bakarreko (udaberria kanpora zabaltzen da)

     -- MTD: haga bakarreko efektu bakarreko (malgukia erretiratuta)

     -- MDD: haga bikoitza efektu bikoitza (tortsioaren aurkako biraketarik gabe)

     -- MDJ: Haga bikoitza efektu bikoitza atzeko ibilaldi erregulagarria duena

Nukleo Unibertsalaren Zehaztapen Teknikoen Taula

Egiturazko diseinua eta oinarrizko errendimenduaren abantailak

  1. 6 norabideko posizio anitzeko muntaketa osoa

     -- Zilindroaren gorputzaren aurrealdean, atzealdean, ezkerrean, eskuinean, goian eta behean banatutako zulo uniformeak; edozein planotan eta edozein angelutan finkatu daiteke. Hainbat zilindro elkarren alboko antolamendu paraleloak armairuaren espazioaren erabilera maximizatzen du.

  2. Bloke ultra-mehea gorputz arina

     -- Gorputz biribilaren zilindro estandarrak baino %30 ~%50 lodiera meheagoa, aluminiozko aleazio arineko gorputz nagusia miniaturizatutako mekanismoen diseinurako.

  3. Pistoi-hastaken errodamendu auto-lubrikatzailea

     -- Marruskadura baxuko buska autolubrikatzailea pistoiaren haga batean, oliorik gabeko funtzionamendua, bizitza luzea eta mugimendu leun egonkorra.

  4. Etengailu magnetiko estandarrak muntatzeko zirrikituak

     -- Zilindroaren gorputzaren bi alboetan trapezoidal zirrikitu bereziak; Reed etengailu magnetikoen muntaketa, desmuntaketa eta posizio errazak parentesi gehigarririk gabe.

  5. Aurrealdeko gomazko buffer pad integratua

     -- Hagaxka-muturreko buffer integratuak inpaktuaren bibrazioak xurgatzen ditu, funtzionamendu zarata murrizten du eta tresna eta pieza txikiak babesten ditu.

  6. Barra bikoitzeko hedagarria eta trazu erregulagarriaren aldaerak

     -- MDD haga bikoitza: Tortsioaren aurkako errendimendu sendoa, zero desbideratze birakaria, alboko kargapean gida lineal egonkorra.

     -- MDJ trazu erregulagarria: atzeko doikuntza finko torlojua trazuaren muga doitzeko, malgua kokapen luzerako eskakizunetarako.

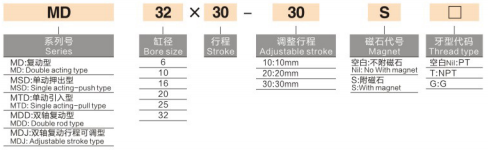

Ereduen izendapen-arau osoa

  1. 1. eredua: hagaxka bakarreko efektu bikoitzeko MD16×30S estandarra

     -- MD = Serie kodea, haga bakarreko efektu bikoitzeko zilindro trinkoa

     -- 16 = Zuloaren diametroa (mm)

     -- 30 = Oinarrizko ibilbidearen luzera (mm)

     -- S = Eraztun magnetikoa integratua (hutsik = imanik ez)

  2.2. eredua: haga bikoitz erregulagarria MDJ20×20-10S

     -- MDJ = Haga bikoitza efektu bikoitza atzeko trazuaren doikuntzarekin

     -- 20 = Zuloaren tamaina (mm)

     -- 20 = Oinarrizko trazu finkoa

     -- 10 = Trazu gehigarria erregulagarria (Ibilbide osoa = 20 + 10 = 30 mm)

     -- S = Eraztun magnetiko integratua aukerako atzizkia

Irteeraren bultzada teorikoa (unitatea: N)

Urratsez urrats hautatzeko gida eta aplikazio tipikoak

  1. Oinarrizko hautapen-arauak

     -- Espazio murriztapenaren lehentasuna: instalazio-barrunbe estua, diseinu trinkoa, angelu anitzeko muntaketa-eskaera → Aukeratu MD serieko bloke-zilindro trinkoa

     -- Karga-baldintzen baheketa: karga argi axial hutsa alboko desbideratzerik gabe → MD estandarra hagaxka bakarra; Alboko tortsioa / desplazamenduaren alboko karga badago → MDD haga bikoitzeko errotazioaren aurkako eredua

     -- Trazua doitzeko eskaria: kokapen aldagaiko bidaiak muga fina behar du → MDJ trazu erregulagarria haga bikoitzeko aldaera

     -- Posizio seinalearen feedbacka: Gehitu S atzizkia CMSH/DMSH etengailu magnetikoarekin PLC trazua detektatzeko

  2. Industria-aplikazioen eszenatoki tipikoak

     -- 3C eta Erdieroaleen Automatizazioa: Mini fixture clamping, material bultzada, osagaien crimping, kokapen zehatzeko estazioak

     -- Ekipamendu Automatizatu Orokorrak: Piezen blokeatzea, estazioen aldaketa, elkarren arteko mekanismo lineal txikiak

     -- Etxetresna elektrikoen eta hardwarearen muntaia: zati txikiak prentsa-fitxak, atxikitzeko ixtea, mikro kola banatzea

     -- Enbalatzeko eta elikagaien makineria: karga arineko materiala garraiatzea, produktuak finkatzea, sailkatzeko bereizketa automatikoa

Esaldi bakarreko laburpena

     SOLH MD norabide anitzeko muntaketa libreko zilindro trinkoak hagaxka bakarra/bikoitza, efektu bakarrekoa/bikoitza eta trazu erregulagarria estaltzen ditu MDJ aldaerak, 6 alboetako muntaketa-zulo osoekin, buffer integratua eta aukerako eraztun magnetikoa, diseinu arina ultra-mehea karga arinean estutzeko, kanporatzeko eta 3C-n kokatzea aproposa, erdieroaleen ekipamendua, ontziratzea eta minieroaleak.
