MGF Series Gida Taula Zilindroa | Profil baxuko Desflexioaren aurkako Zilindro Pneumatiko handikoa

Marka: SOLH by Richge Technology

Produktuaren ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

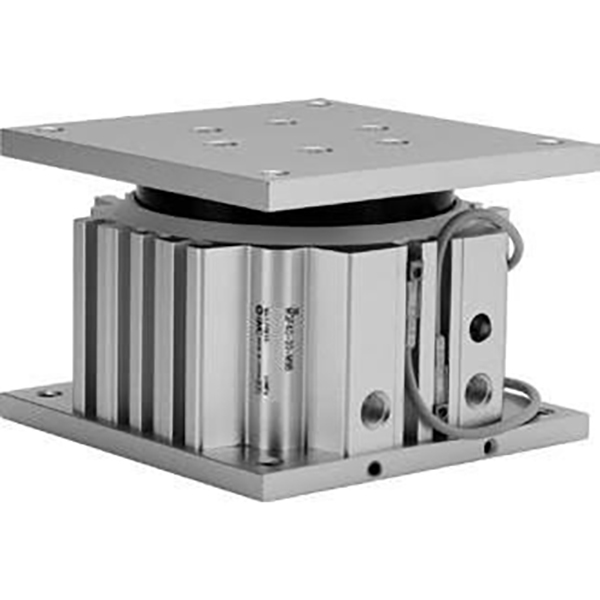

     SOLH MGF seriea profil baxuko gida-mahaiaren zilindro bat da, gida kontzentrikoko mahuka egitura handi batekin eta 360°-ko desbideratzeen aurkako karga-ahalmen uniformearekin. φ40mm, φ63mm eta φ100mm-ko zuloen tamainak 30mm-tik 100mm bitarteko trazu labur estandarrekin estaliz, zilindro honek altuera baxuko diseinu ultra-mehea hartzen du eta goiko eta beheko noranzko bikoitzeko muntaketa onartzen du. Karga eszentrikoen aurkako errendimendu bikaina eta zehaztasun handiko biraketaren aurkako gaitasun bikaina eskaintzen du, ezin hobeto egokia da ibilaldi laburreko karga astuneko lan baldintzetarako, hala nola piezak altxatzeko, kokapen zehatza, geltokiko biraketa eta bultzada astunak, ekipo automatizatu trinkoetarako irtenbide pneumatiko hobetsia gisa balio duena.

Egiturazko abantaila nagusiak

• Profil oso baxua eta altuera gutxitua: Instalazio-altuera orokorra MGQ seriea baino % 15-20 baxuagoa da, eta gorputz oso mehea da ekipoen diseinu trinkoa egokitzeko. Gida bikoitzeko barra-egitura tradizionala diametro handiko gida kontzentrikoko mahuka batekin ordezkatzeak pisu orokorra % 15 gutxi gorabehera murrizten du eta 360º-ko norabide omnidirezionaleko desbideratzeen aurkako errendimendu koherentea eskaintzen du norabide sentsibilitaterik gabe.

• Karga antieszentriko indartsua eta zurruntasun handia: Gida-mahuka handi integratuak eta errotazioaren aurkako pin-egiturak zilindroa baimendutako momentu oso handiaz hornitzen dute, φ100 mm-ko modelorako 409 N·m-ra arte. 360°-ko edozein norabidetatik karga eszentrikoak jasaten ditu deformaziorik edo trabarik gabe. Zehaztasun handiko biraketaren aurkako zehaztasunak errepikatutako kokapen egonkorra bermatzen du: φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°).

• Muntaketa eta kanalizazio diseinu malgua: Goiko eta beheko noranzko biko muntaketa-diseinu berritzailea hartzen du, eta goiko eta beheko gainazaletan instalazio finkoa ahalbidetzen du, altxatze horizontaletara, prentsaketa bertikaletara eta norabide anitzeko lan-eszenatokietara egokitzeko. Lau alboko T zirrikitu diseinuarekin hornituta (hiru alde erabilgarri hodien gainazala kenduta), etengailu magnetikoak lau aldetan instala daitezke posizio anitzeko trazua detektatzeko.

• Diseinu iraunkorra eta mantentze baxua: Ekintza bikoitzeko egitura bikoitzeko gomazko mutur bikoitzeko bufferekin mugimenduaren eragina eta funtzionamendu zarata eraginkortasunez murrizten ditu, zilindroaren eta ekipo periferikoen zerbitzu-bizitza luzatuz. Oliorik gabeko mantentzerik gabeko diseinuak ingurune garbietan funtzionatzea onartzen du eta eguneroko mantentze-kostuak asko murrizten ditu.

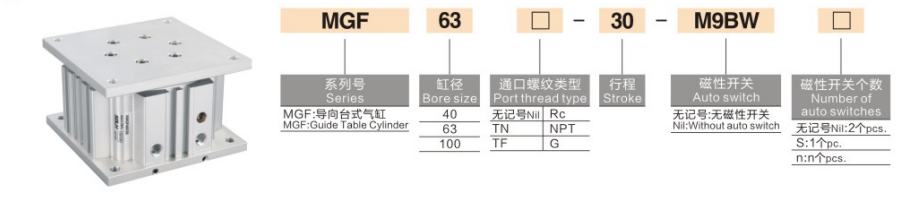

Ereduen izendapen-arau osoa

Ereduaren adibideak: MGF63-50-M9BW | 10-MGF40-30-Y59B

Agindu estandarraren erreferentzia-adibideak

• MGF40-30: 40 mm-ko zuloa, 30 mm-ko ibilbidea, etengailu magnetikorik gabeko mota estandarra

• MGF63-75-2S: 63 mm-ko zuloa, 75 mm-ko ibilbidea, etengailu magnetiko bikoitza posizio bikoitzeko detektatzeko

• 10-MGF100-100-Y59B: 100 mm-ko zuloa, 100 mm-ko ibilbidea, hauts gutxiko serie garbia Y59B etengailu magnetikoarekin

Oinarrizko Parametro Tekniko Estandarrak

(Proba baldintza estandarrak: 20 ℃ tenperatura normala, 0,5 MPa presio nominala)

1. Errendimenduaren zehaztapen orokorrak

• Eragiketa modua: Efektu bikoitzeko mugimendu aldakorra

• Laneko presioaren barrutia: 0.1~1.0MPa; Froga-presioa: 1.5MPa

• Giro-tenperatura: -10 ℃ ~ 60 ℃ (izotz gabeko ingurunea)

• Pistoiaren funtzionamendu-abiadura: 50~500mm/s

• Buffer modua: Inpaktua murrizteko eta zarata kentzeko mutur bikoitzeko gomazko buffer

• Lubrifikazio modua: Oliorik gabeko mantentzerik gabeko funtzionamendua, tailer garbiekin bateragarria

2. Bultzadaren datu teorikoak (unitatea: N)

3. Momentu baimendutako datuak (100 mm/s, Unitatea: N·m)

4. Produktuaren pisuaren datuak (50 mm-ko trazua, unitatea: kg)

Aplikazioaren eszenatoki tipikoak

• Jasotzeko eta Kokatzeko Estazioak: Ekoizpen lerroko piezak jasotzeko, paletak kokatzeko eta plantillak kanporatzeko aproposa. Zurruntasun handiko gida-egiturak ibilaldi laburreko karga astuneko baldintzetan funtzionamendu egonkorra bermatzen du posizio desbideratu gabe.

• Geltoki biraketa eta norabide aldaketa: plaka indizea biratzeko, 90°-ko pieza iraultzeko eta norabide-aldaketa automatikorako prozesuetarako egokia. Errotazioaren aurkako zehaztasun oso handiak mekanizazio eta muntaketa zehaztasun koherentea bermatzen du.

• Distantzia laburreko itzulpengintza: Ibilbide laburreko karga astunak bultzatzeko/tiratzeko eta 360°-ko norabide arbitrarioko karga eszentrikoa gidatzeko ezin hobea. Desbideratze-kontrako gaitasun omnidirectional uniformeak gida bikoitzeko hagazko zilindro tradizionalen norabide-muga konpontzen du.

• Garbitasun handiko ekipo automatizatua: Oliorik gabeko eta hauts baxuko diseinua erdieroaleen, 3C elektronikaren eta ekipamendu medikoen lan-ingurune zorrotzetara egokitzen da, mantentze-baldintza baxuekin tailer garbien ekoizpen estandarrak betez.

MGF vs MGQ Core Desberdintasunen Konparazioa

Hiru urratseko hautapen gida bizkorra

1. Bore Tamaina Hautaketa: Aukeratu zuladura egokia benetako lan-kargaren arabera. Ziurtatu bultzada teorikoa ≥ benetako karga × 1,5. Lehenetsi zuloen tamaina handiagoak karga eszentrikoko lan-baldintzetan egonkortasuna eta desbideratzeen aurkako errendimendua hobetzeko.

2. Trazuaren hautaketa: Trazuaren aukera estandarrak 30 mm, 50 mm, 75 mm eta 100 mm dira. Hobetu MGF seriea ibilbide laburreko aplikazio guztietarako (≤100 mm) profil baxua eta eszentrikoen aurkako ahalmen handia behar dutenak.

3. Konfigurazio hautaketa

￮ Posizio bikoitzeko trazua hautematea: hautatu 2S etengailu magnetiko bikoitzeko konfigurazioa muturreko kokapen zehatza kontrolatzeko.

￮ Garbitasun handiko ingurunea: aukeratu hauts gutxiko 10 aurrizki garbiko seriea erdieroale, mediku eta doitasun elektronikoko ekipoen eszenatokietara egokitzeko.

Esaldi bakarreko laburpena

     SOLH MGF serieko profil baxuko gida-mahai zilindroak instalazio-altuera ultra-mehea, 360°-ko desbideratze-aurkako karga-ahalmen uniformea, onartzen den momentu handia eta noranzko biko muntaketa-malgutasuna ditu, ibilaldi laburreko karga astuneko irtenbide pneumatiko optimoa den doitasuneko automatizazio ekipo trinkoetarako.
