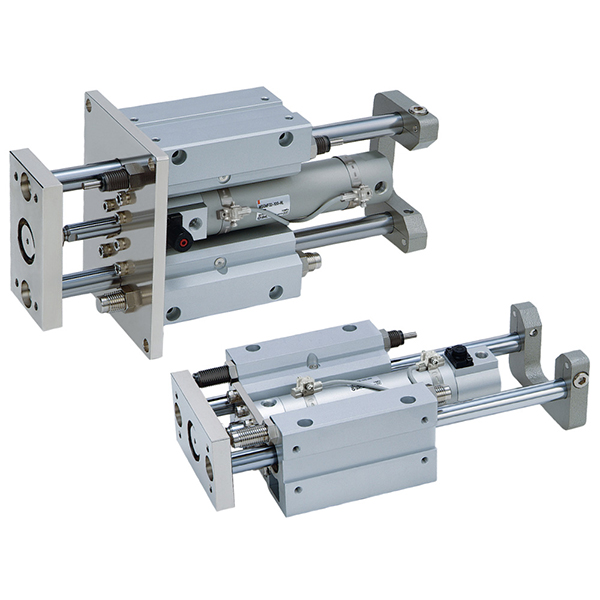

MGG serie Heavy-Duty traza luzeko gida Rod zilindroa | Zurruntasun oso handiko zilindro pneumatikoa

Marka: SOLH by Richge Technology

Produktuaren ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

     SOLH MGG seriea ibilbide luzeko gida-hastaken zilindro profesional bat da, zilindro biribila + kanpoko gida bikoitzeko hagaxka egitura dituena. Zurruntasun oso handiko, alboko kargaren erresistentzia, bidaia luzeko funtzionamendu egonkorra eta zehaztasun handiko biraketaren aurkako errendimendurako diseinatua, serie honek φ20mm-tik φ100mm bitarteko zundaketen tamainak hartzen ditu, bi modelo konfiguragarri eskainiz: MGGM karbono aleaziozko errodamendu mota eta MGGL zehaztasun handiko boladun mota. Ibilbide luzeko, karga astuneko, inpaktu handiko eta eszentrikoko lan-baldintzetarako bereziki diseinatuta dago, altxatze, translazio, geldialdi eta bultzatze estazio automatizatuetan oso erabilia.

Egiturazko abantaila nagusiak

• Zurruntasun oso handiko egitura gogorra: Zilindro biribil-hodi lodiak eta diametro handiko kanpoko gida bikoitzeko hagaxkak hedadura zabaleko diseinuarekin hartuta, MGG serieak tolestearen, tortsioaren eta albo-indarraren aurkako erresistentzia bikaina eskaintzen du. Bere alboko karga-ahalmena zilindro arruntena baino 3 aldiz handiagoa da, trazu luzeetan zero desbideratzea eta karga astunetan zero desplazamendua bermatuz.

• Ibilbide luzeko errendimendua industrian liderra: Serie osoak 1300 mm-ko gehienezko trazu estandarra onartzen du, MGP eta MGQ serieen trazu-mugak asko gaindituz. Ezin hobeto egokitzen da distantzia luzeko materiala garraiatzeko, bidaia handiko plataforma altxatzeko eta gidatzeko agertoki lineal hedatuetara.

• Eszenatoki osoetarako errodamendu bikoitzeko konfigurazioak

￮ MGGM (Irrastadura Errodamendua): Karbonozko aleaziozko buxa lerragarriz hornituta, alboko karga-erresistentzia, talka-erresistentzia eta higadura-erresistentzia handia ditu, karga astun, hautsez eta inpaktu handiko lan-baldintza gogorretan lehen aukera gisa.

￮ MGGL (Bola Errodamenduak): Doitasun handiko boladun errodamendu linealak hartuta, marruskadura oso baxua, trazu ultra-leuna eta maiztasun handiko txirrindularitza egonkorra lortzen ditu, ibilaldi luzeko doitasun-kokapenerako eta abiadura handiko mugimendu alternatiborako aproposa.

• Built hidrauliko estandarra: Ohiko gomazko buffer zilindroetatik desberdina den, MGG serieak mutur bikoitzeko buffer hidraulikoz hornituta dago konfigurazio estandar gisa. Ibilbide luzeko eta abiadura handiko mugimenduek sortutako inpaktu-energia eraginkortasunez xurgatzen du, talka zarata ezabatuz eta ekipoak eta piezak inpaktuetatik babesten ditu.

• Errotazioaren aurkako zehaztasun ultra-altua: ± 0,02 ° ~ ± 0,07 °-ko errotazioaren aurkako zehaztasun paregabea lortzen du, zuloen tamaina handiagoekin zehaztasun handiagoa eskaintzen duena. φ100 mm-ko modeloak ±0,02°-ko zehaztasun gorenera lortzen du, oso egonkorra eta fidagarria den kokapen errepikakorra bermatuz.

• Mantentze baxuko diseinu modularra: Zilindro-gorputzak eta gida-markoak egitura modular independentea hartzen dute, zilindro-hodiak eta pistoi-osagaiak bereizita ordezkatzea ahalbidetuz, eta horrek asko murrizten ditu geroko mantentze-kostuak. Norabide anitzeko etengailu magnetiko zirrikituek posizio malgua detektatzeko instalazioa onartzen dute.

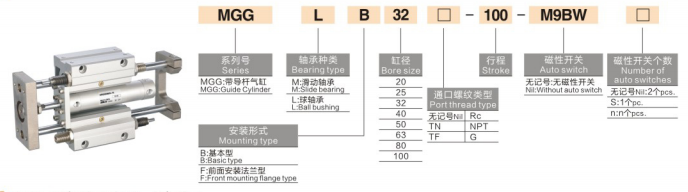

Ereduen izendapen-arau osoa

Ereduaren adibideak: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Agindu estandarraren erreferentzia-adibideak

• MGGM40-300S: 40 mm-ko zuloa, 300 mm-ko ibilaldi luzea, errodamendu irristakorra integratutako imanarekin

• MGGL25-200J-30S: 25 mm-ko zuloa, 200 mm-ko trazu estandarra, 30 mm-ko trazu erregulagarria, zehaztasun boladun errodamendu mota

• MGGM63-400F-XB6: 63 mm-ko zuloa, 400 mm-ko ibilbidea, brida-muntatzea, tenperatura altuko erresistentzia handiko zilindroa

Oinarrizko Parametro Tekniko Estandarrak

(Proba baldintza estandarrak: 20 ℃ tenperatura normala, 0,5 MPa presio nominala)

1. Errendimendu-parametro orokorrak

• Laneko presioaren barrutia: 0.1~1.0MPa; Froga-presioa: 1.5MPa

• Giro-tenperatura: -10 ℃ ~ 60 ℃ (izotz gabeko ohiko ingurunea); -10 ℃ ~ 150 ℃ (-XB6 tenperatura altuko bertsioa)

• Pistoiaren funtzionamendu-abiadura: 50~1000mm/s, ibilaldi luzeko abiadura handiko funtzionamendurako bereziki optimizatua

• Buffer modua: Mutur bikoitzeko buffer hidrauliko estandarra, inpaktu energia xurgatze indartsuarekin

• Lubrifikazio modua: Oliorik gabeko mantentzerik gabeko funtzionamendua, hainbat industria-ingurunetarako egokia

2. Bultzadaren datu teorikoak (@0.5MPa, Unitatea: N)

3. Produktuaren pisuaren datuak (100 mm-ko trazua, unitatea: kg)

MGGM vs MGGL Core Hautapenen Konparazioa

Muntatze-metodoak eta aplikazio-eszenatoki tipikoak

1. Muntatzeko aukera bikoitzak

• Oinarrizko Mota (B): Beheko eta alboko gainazaletan aurrez erreserbatutako torloju-zuloak zuzenean finkatzeko. Muntatzeko eta desmuntatzeko errazak ditu, ekipamendu horizontal eta bertikaleko ohiko diseinurako egokia.

• Brida mota (F): Aurrealdeko brida muntatzeko egitura, beherantz bertikalean bultzatzeko, tiratzeko eta esekitako kargaren lan baldintzetarako bereziki diseinatua, karga egonkorra bermatuz.

2. Oinarrizko Industria Aplikazioak

• Ibilbide luzeko plataforma jasotzailea: Ekipamendua altxatzea eta lan-bankua gidatzea bertikala, gehienez 1300 mm-ko trazu ultraluzea onartzen duena, zero-sag egonkortasuna mantenduz trazu osoko karga astunetan.

• Heavy-Duty Conveyor itzulpena: Piezen itzulpena, paleta transferentzia eta distantzia luzeko materiala bultzatzea; Anti-eszentriko eta anti-offset errendimendu bikainak funtzionamenduaren zehaztasun koherentea bermatzen du.

• Inpaktu Handiko Geltokia: Ekoizpen lerroko piezaren geldialdia, kokatzea eta inpaktua mugatzea; Buffer hidrauliko estandarrak guztiz xurgatzen du berehalako inpaktuaren energia zinetikoa ekipoak babesteko.

• General Automation Heavy Duty Gidatzea: Jig altxatzea, pieza astunak kanporatzea eta karga eszentrikoa gidatzea; zatitutako zilindro tradizionala + gida-zuten konbinazio astunak ordezkatzen ditu egitura mekanikoa sinplifikatzeko eta sistemaren egonkortasuna hobetzeko.

MGG vs MGP vs MGQ Core Desberdintasunen Konparazioa (Gakoen aukeraketa gida)

Hiru urratseko hautapen gida bizkorra

1. Bore Tamaina Hautaketa: Hautatu zuloaren tamaina benetako lan-kargaren arabera. Mantendu bultzada teorikoa ≥ benetako karga × 1,5; Erreserba ezazu % 80ko segurtasun-marjina traza luzeko lan-baldintzetarako, hagaxka okertzea eta posizio desbideratzea saihesteko.

2. Errodamendu motaren hautaketa: Aukeratu MGGM errodamendu lerragarrietarako karga astunetarako, hautsez betetako eta eragin handiko eszenatokietarako; aukeratu MGGL boladun errodamenduak ibilaldi luzeko kokapen zehatza lortzeko eta maiztasun handiko mugimendu ziklikorako.

3. Konfigurazio funtzionalaren hautaketa

￮ Trazu ultraluzearen eskaria: lehenetsi MGG seriea (gehienez 1300 mm-ko trazua, MGP/MGQ gaitasunetik haratago)

￮ Posizioa detektatzeko eskaria: ekipatu S iman konfigurazioa + norabide anitzeko etengailu magnetikoak

￮ Tenperatura altuko ingurunea: hautatu -XB6 tenperatura altuko erresistentzia aukera (-10 ℃ ~ 150 ℃)

Esaldi bakarreko laburpena

     SOLH MGG serie erresistentzia handiko traza luzeko gida-haxka zilindroak zurruntasun maximoa, muturreko talkaren erresistentzia eta industria liderra den 1300 mm-ko traza luzeko egonkortasuna ditu, buffer hidrauliko estandarraz eta biraketa-kontrako zehaztasun oso handiaz hornituta, karga astuneko, bidaia luzeko eta inpaktu handiko gidatze automatikoetarako irtenbide ezin hobea bihurtuz.
