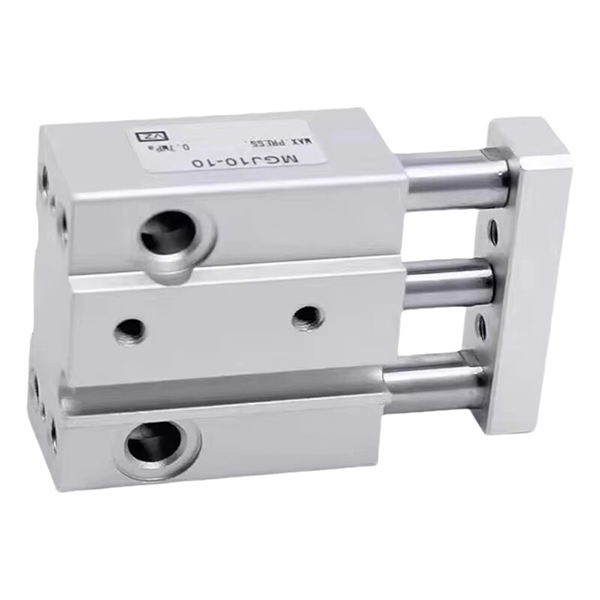

MGJ Series Ultra-Konpaktua Gida Mini Rod zilindroa | Zehaztasun handiko errotazioaren aurkako mota

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH MGJ seriea gidatzeko hagaxka zilindro ultra-txikia, doitasun handikoa eta arina da, mikroautomatizazio agertokietarako bereziki diseinatua. Egitura miniaturizatu ultra-trinkoa, ±0,1°-ko errotazioaren aurkako errendimendu zehatza, noranzko biko muntaketa eta albo bakarreko hodigintza eta kableatu zentralizatuak dituen diseinua, serie honek φ6 eta φ10 zundaketen tamainak soilik hartzen ditu 5 mm eta 20 mm bitarteko ibilbide ultralaburrarekin. Ekipo elektronikoetan, tresna medikoetan eta doitasun-makinetan mikrokarga, espazio mugatu eta doitasun handiko kokapen aplikazioetarako ezin hobeto egokituta dago, miniaturazko sistema automatizatuetarako oinarrizko osagai exekutibo gisa balio duena.

Oinarrizko posizionamendua eta egitura-ezaugarriak

1.Muturreko miniaturizazioa eta tamaina ultra-trinkoa

• Zehaztapen-estaldura ultra-txikia: φ6 mm eta φ10 mm-ko zulo ultra-txikietan eskuragarri dago, 5/10/15 mm (φ6) eta 5/10/15/20 mm (φ10) ibilaldi laburrekin bat datozenak, mikro trazuak gidatzeko eskakizunetarako soilik diseinatuta.

• Gorputz argala eta mehea: MGJ6 modelo ultra-tripaktuak 23+ trazua (luzera) × 29 mm (zabalera) × 14,5 mm (altuera) duen gorputz-tamaina ultramehe eta estua du, instalazio-espazio minimoa hartzen du eta oso integratuta dagoen ekipo trinkoen diseinura egokitzen da.

2.Zehaztasun handiko errotazioaren aurkako errendimendua

• Gida bikoitzeko hagak eta gida-egitura integratua ditu, MGJ serieak desbideratzearen aurkako gaitasun bikaina lortzen du. Biraketa-tolerantzia ultra-baxua iristen da±0,1°, posizio-desbideratzea eraginkortasunez saihestuz mikro-piezen estutzean, muntaian eta doikuntza finetan, eta doitasun handiko kokapen zehaztasun koherentea bermatuz.

3.Muntaketa malgua eta zentralizatuaHodigintzaren diseinua

• Norabide bikoitzeko euskarria: Beheko eta atzeko gainazalak instalazio finkorako gordeta daude, angelu anitzeko diseinuari eusten diote espazio estu eta mugatuetan eszena moldagarritasun handiarekin.

• Alde bakarreko hoditeria eta kableatu zentralizatuak: Aire-hodiak eta etengailu magnetikoen lerroak alde bakarrean antolatzen dira uniformeki, zilindro anitzeko antolamendu trinkoan kableatu txukuna eta estandarizatua eginez, tokiko instalazioa eta geroago mantentze-lana erraztuz.

• Etengailu bikoitzaren instalazioa Ibilbide Ultralaburra egiteko: 5 mm-ko gutxieneko trazua ere bi etengailu magnetikoz horni daiteke, bi trazu-muturren posizio osoa hautemateko angelu hilik gabe.

4.Eragiketa ziklikoa arina eta iraunkorra

• Gorputz Pisu Ultra-Arina: Pisu orokorra oso baxua - MGJ6-5 27,3 g baino ez da, eta MGJ10-20 gehienezko espezifikazioa 63,2 g besterik ez da, eta horrek ekipamenduaren karga asko murrizten du eta mekanismo mikro automatizatu arinetarako egokia da.

• Mantentzerik gabeko eta funtzionamendu egonkorra: Oliorik gabeko lubrifikazio-diseinua mutur biko gomazko bufferekin hartuta, epe luzerako maiztasun handiko karga arineko mugimendu ziklikoa onartzen du, zarata baxua, funtzionamendu egonkorra eta bizitza luzea dituena.

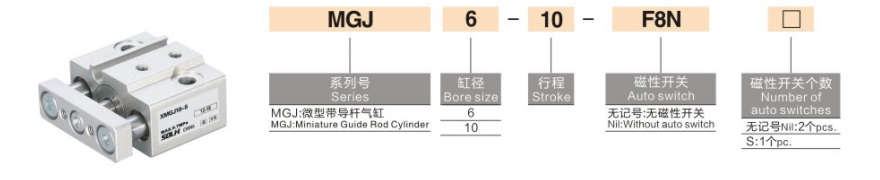

Ereduen kodeketa-arau osoa

Ereduaren adibideak: MGJ6-10-F8N | MGJ10-15S

Agindu estandarraren erreferentzia-adibideak

• MGJ6-5: φ6 zuladura, 5 mm-ko ibilbidea, etengailu magnetikorik gabeko mota estandarra

• MGJ10-15-2S: φ10 zuloa, 15 mm-ko ibilbidea, 2 etengailu magnetikoz hornitua, mutur bikoitzeko posizioa detektatzeko

• MGJ6-10-F8N: φ6 zuladura, 10 mm-ko ibilbidea, D-F8N etengailu magnetikoarekin bat datorrena

Oinarrizko zehaztapen teknikoak (20 ℃, 0,5 MPa baldintza estandarra)

1. Oinarrizko Zehaztapen Orokorrak

• Eragiketa modua: Efektu bikoitzeko mugimendu aldakorra

• Laneko presioaren barrutia: 0.15~0.7MPa; Froga-presioa: 1.05MPa

• Giro-tenperatura: -10 ℃ ~ 60 ℃ (izotz gabeko lan ingurunea)

• Pistoiaren funtzionamendu-abiadura: 50~500mm/s

• Buffer modua: mutur bikoitzeko gomazko buffer, talka egonkor xurgatzeko

• Lubrifikazio modua: Oliorik gabeko mantentzerik gabeko funtzionamendua

2.Irteerako bultzada teorikoa (@0.5MPa)

3.Produktuaren pisuaren zehaztapena (g)

Industria-aplikazioen eszenatoki tipikoak

• Doitasun Elektronikoa Ekipamendua: Telefono mugikorren eta kameraren osagaien mikro-blokeatzea, PCB plaka txikia bultzatzea, terminalen kokatzea eta mikro-moduluaren doitasun-muntaia.

• Tresneria medikoa: Miniaturazko balbula aldatzea, laginketa orratzak altxatzea eta jaistea eta gutxieneko inbaditzaileak diren ekipamendu medikoen gidatzea zehatza, mediku-mailako funtzionamendu-baldintzak garbi eta egonkorrak betez.

• Doitasun-makineria eta optika: Mikro-piezen muntaia kokatzea, lente optikoen doikuntza fina, detekzio-zunda mikro-desplazamendu-kalibrazioa eta doitasun handiko mikro-doikuntza-mekanismoak.

• Erdieroaleen industria: Oblea txikien mikro-itzulpena, miniaturazko jig altxatzea eta kokatzea eta karga arineko ekintza exekutiboa hautsik gabeko erdieroale garbien tailerretan.

MGJ seriea eta MGP seriearen oinarrizko konparazioa (minikoa eta estandarra)

Hautaketa azkarraren gida

1. Bore Tamaina Hautaketa: Aukeratu φ6mm lan karga ≤10N; aukeratu φ10mm ≤30N lanerako kargarako, lotu ≥2 segurtasun-faktorearekin funtzionamendu egonkorra izateko.

2. Trazuaren zehaztapenaren hautaketa: Hautatu 5/10/15/20 mm-ko ibilaldi ultralaburra, benetako mikro-desplazamenduko gidatzeko eskakizunen arabera.

3. Etengailu magnetikoaren konfigurazioa: Hautatu 2S mutur bikoitzeko posizioa hautemateko; hautatu S bakarra muturreko seinalearen feedbacka lortzeko; etengailurik gabeko oinarrizko eredurako markarik ez.

Esaldi bakarreko laburpena

     SOLH MGJ serieko gida mini-zilindro ultra-trinkoa da mikro tamaina, ± 0,1°-ko errotazioaren aurkako zehaztasun handia, oliorik gabeko funtzionamendu arina eta muntaketa malgua, doitasun handiko mikro-eragingailu pneumatiko optimoa baita espazio mugatuko miniaturazko automatizaziorako, ekipo mediko eta elektronikoetarako.
