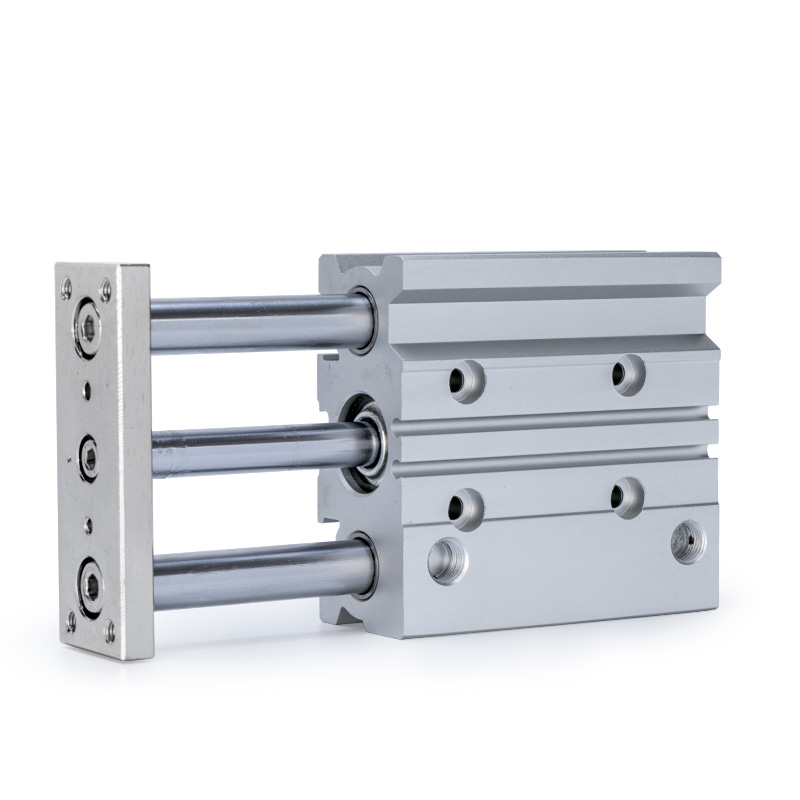

MGP Series Thin Compact Guide Rod zilindroa | Errotaziorik gabeko Zilindro Pneumatiko Zurruna

Marka: SOLH by Richge Technology

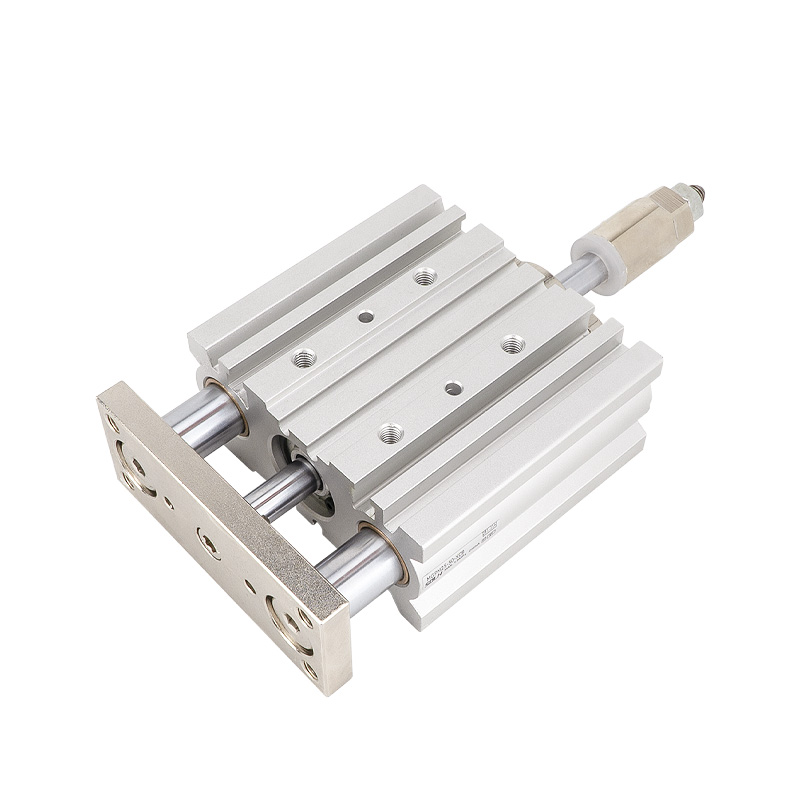

Produktuen ikuspegi orokorra eta egitura-ezaugarriak

     SOLH MGP seriea zurruntasun handiko gida mehe bikoitzeko hagaxka zilindro bat da, zilindroaren gorputza, gida bikoitzak eta doitasuneko errodamenduak integratzen dituena. Torsioaren aurkako errendimendu integratua eta alboko kargaren erresistentzia sendoa ditu, ez du kanpoko gidatzeko mekanismorik behar. Gorputz ultramehe lauarekin eta diseinu arinarekin (pisua % 17 ~ % 24 murriztu da ohiko zilindroekin alderatuta), ezin hobeto egokitzen da automatizazio trinkoen diseinuak prentsatzeko, kokatzeko, altxatzeko eta piezak transferitzeko eszenatokietarako. Hiru errodamendu trukagarri motak lan baldintza astunak, abiadura handikoak eta zehaztasun handikoak estaltzen dituzte, eszena osoko gidatzeko soluzio lineal unibertsalak eginez.

Oinarrizko Egiturazko Abantailak

• Gida Bikoitzeko Rod Diseinua: Pistoiak eta gida bikoitzeko hagak diseinu koaxial integratua hartzen dute funtzionamendu sinkronoa bermatzeko, mugimenduan zehar desbideratzea eta tortsioa eraginkortasunez ezabatuz eta zurruntasun eta egonkortasun orokorra asko hobetuz.

• Aukerako Mota Anitzeko Buffering: mutur bikoitzeko gomazko buffer estandarrak ohiko funtzionamendu egonkorretarako; aukerako aire-kuxinen buffer (AZ motakoa, ≥20 mm-ko zulorako eskuragarri) abiadura handiko eta karga astuneko mugimendu ziklikoetan eragin zurruna ezabatzeko.

• Gorputz arina ultra-mehea: Egitura mehe lau optimizatuak instalazioko espazioa aurrezten du eta ekipoen pisu orokorra murrizten du, oso integratuta dagoen ekipo automatizatu trinkoen diseinurako egokia.

• Incorporated Groove Magnetikoa: Gida-hastaken zirrikitua erreserbatuta dagoen etengailu magnetiko zuzena instalatzeko parentesi gehigarririk gabe, posizio-seinalearen feedback konfigurazio sinple eta garbia ahalbidetuz.

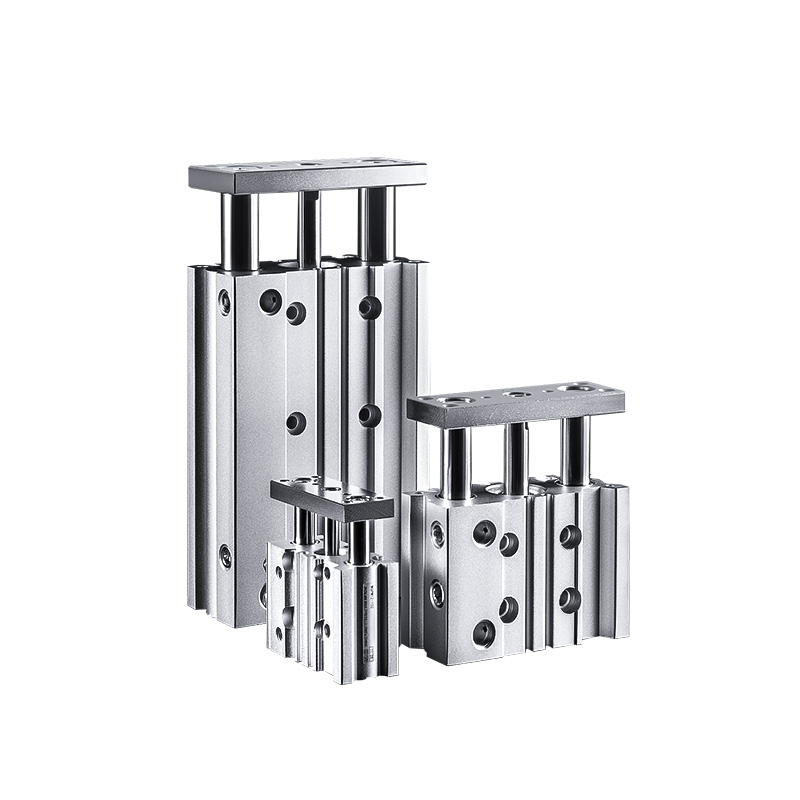

Hiru oinarrizko azpiserieak (Rodamenduen sailkapena eta gakoen hautaketa oinarria)

     MGP seriea barneko errodamendu-egituretan oinarritutako hiru azpieredutan banatzen da, marruskadura baxuko abiadura handiko, higadura-erresistenteak eta zero-zehaztasun ultra-zehaztasun-egoerak estaltzen dituena, hau da, eredu azkar hautatzeko oinarri nagusia.

Ereduen izendapen-arau osoa

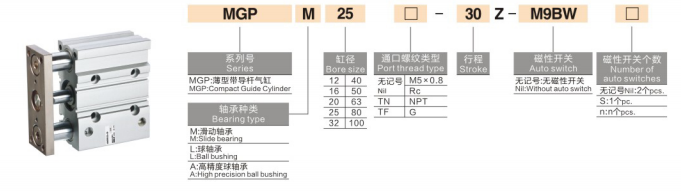

Ereduaren adibidea: MGPM20-50Z-M9B

1.Kodearen Segmentuaren Definizioa

• Serie Kodea: MGP + errodamendu-atzizkia (M/L/A), errodamendu-konfigurazio ezberdineko gida bikoitzeko hagatxoaren zilindroa adierazten duena

• Bore Tamaina: 12/16/20/25/32/40/50/63/80/100 (mm, estandar industrialaren zehaztapen osoa)

• Trazuaren Luzera: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (ibilbide osoa estandarra)

• Buffer eta eraztun magnetikoaren konfigurazioa

￮ Z: Mota estandarra, mutur bikoitzeko gomazko buffer + eraztun magnetikoa integratua, etengailu magnetikoaren instalazioarekin bateragarria

￮ AZ: Aire kuxin buffer mota (≥ 20 mm-ko zuladurarako soilik), abiadura handiko eta karga astuneko eragiketetan eragin handiari aurre egiten dio.

￮ Atzizkirik ez: Eraztun magnetikorik gabe, etengailu magnetikoa ezin da instalatu

• Etengailu magnetikoa: Aukerako M9B, A93, D-M9N eta beste modelo batzuk, zuzenean gida-haxken zirrikituetan instalatuta, muntatzeko euskarririk gabe

2.Ordenaren Adibideak

• MGPM20-50Z: 20 mm-ko zuloa, 50 mm-ko ibilbidea, errodamendu irristakorra, gomazko buffer estandarra eraztun magnetikoarekin

• MGPL25-100Z-A93: 25 mm-ko zuloa, 100 mm-ko trazua, boladun abiadura handiko motakoa, A93 etengailu magnetikoarekin

• MGPA32-75AZ: 32 mm-ko zuloa, 75 mm-ko trazua, doitasun handiko errodamendua, aire-kuxinen buffera, doitasun handiko inpaktuen aurkako funtzionamendurako

Oinarrizko Parametro Tekniko Orokorrak

(Proba baldintza estandarrak: 20 ℃ tenperatura normala, lan-presio nominala)

• Eragiketa modua: Efektu bikoitzeko mugimendu aldakorra

• Laneko presioaren barrutia: 0.12~1.0MPa; Hasierako gutxieneko presioa: 0,1 MPa

• Froga Presioa: 1,5 MPa

• Giro-tenperatura: -10 ℃ ~ 60 ℃ (izotz gabeko ingurunea behar da)

• Eragiketa Abiadura: 50~500mm/s (MGPL gehienez 500mm/s; MGPM/MGPA gehienez 400mm/s)

• Buffer modua: mutur bikoitzeko gomazko buffer estandarra; aire kuxin buffer aukerakoa 20 ~ 100 mm-ko zulorako

• Errotaziorik gabeko zehaztasuna: MGPM ± 0,05 ~ 0,07 mm; MGPL ± 0,03 ~ 0,05 mm; MGPA ±0,01 mm

Portuaren tamainaren zehaztapena

• 12/16 mm-ko zuloa: M5×0,8

• 20/25/32mm zuloa: PT1/8

• 40/50mm-ko zuloa: PT1/4

• 63/80/100mm zuloa: PT3/8

Bultzada eta Tentsioaren Datu teorikoak (@0.5MPa, Unitatea: N)

Esaldi bakarreko hautapen bizkorreko jarraibideak

1. Errodamendu ereduaren hautaketa: Aukeratu MGPM karga astunetarako, higadura-erresistenteetarako eta hautsez betetako inguruneetarako; aukeratu MGPL abiadura handiko, marruskadura baxuko eta maiz bizikletarako; aukeratu MGPA kokapen ultra-zehaztasunerako eta errepikapen handiko zehaztasun eskakizunetarako.

2. Eraztun magnetikoaren konfigurazioa: Hautatu Z atzizkia posizioa hautematea eta seinalearen feedbacka behar duten ekipoetarako; aukeratu Z ez den oinarrizko mota etengailu-funtziorik behar ez bada.

3. Buffer modua hautatzea: Hartu AZ aire kuxinen buffera abiadura handiko, traza luzeko eta eragin handiko lan baldintzetarako; gomazko buffer estandarra ohiko eszenatoki orokorretarako aplikagarria da.

4. Alea eta trazua parekatzea: Aukeratu zuloaren tamaina egokia benetako kargaren eta bultzadaren eskakizunen arabera; trazu-tartea estandarra 5 ~ 300 mm-koa da, automatizazio industrialaren eskakizun gehienei erantzuteko.

Aplikazioaren eszenatoki tipikoak

• Automatizazio Elektronikoa: PCB plaka kokatzea, osagaien prentsaketa, mikro-moduluen altxatzea eta pieza elektronikoen muntaketa zehatza.

• Zehaztasun detektatzeko ekipoak: Detekzio-zunda altxatzea, piezaren kokatzea eta estutzea, doitasun handiko egokitzea eta kalibratzea.

• Enbalatzeko eta Logistikako Makineria: Pieza distantzia laburreko transferentzia, materiala jacking eta kokatzea, elkarrekiko elikadura-ekintza egonkorra.

• Industri Automatizazio Orokorra: Posizionamendua mugatzen duten ekipo trinkoak, estanpazio-prentsaketa osagarria, abiadura baxuko funtzionamendu ziklikoa hautsez betetako tailerretan.

Esaldi bakarreko laburpena

     SOLH MGP serie gida trinko meheko hagaxka zilindroak hiru errodamendu konfigurazio integratzen ditu funtzio astunak, abiadura handikoak eta zehaztasun handiko agertokiak estaltzeko, zurruntasun handia, alboko karga erresistentzia sendoa eta espazioa aurrezteko diseinua, automatizazio industrialerako gida bikoitzeko lineal zilindro polifazetikoena gisa balio duena.
