MGQ seriea gida trinkoaren haga zilindroa

MGQ Series Thin Compact Guide Rod zilindroa | Zurruntasun handiko errotazioaren aurkako zilindro pneumatikoa

Marka: SOLH by Richge Technology

Produktuaren ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

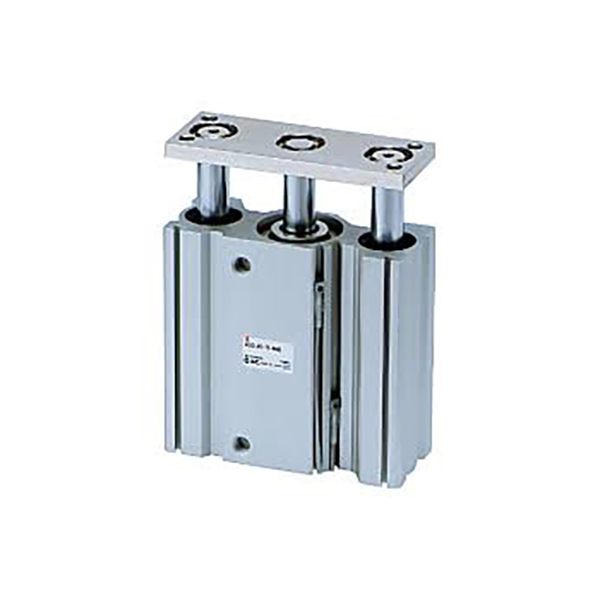

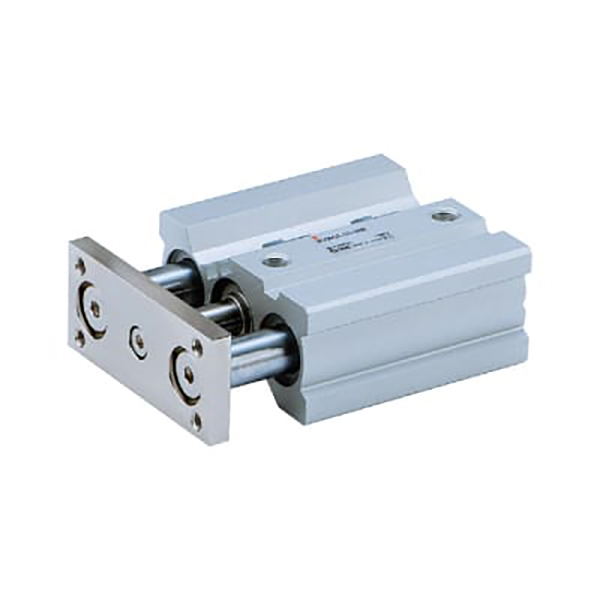

     SOLH MGQ seriea gida-hastaka integratutako zilindro mehe bat da, espazioa mugatutako automatizazio-estazioetarako diseinatua. Gida-hastaken egitura integratua ultra-mehea hartuta, alboko karga erresistentzia bikaina eta zehaztasun handiko errotazioaren aurkako errendimendua eskaintzen du. φ12mm-tik φ100mm bitarteko zundaketa-sorta osoa estaltzen du, serieak core errodamenduen bi konfigurazio eskaintzen ditu: MGQM errodamendu irristakorra eta MGQL boladan. Instalazio trinkoa, gida zurruna eta zero desbideratze funtzionamendua behar duten bultzada, altxaketa, piezak geldiarazteko eta kokatzeko agertoki zehatzetarako asko aplikatzen da.

Egiturazko abantaila nagusiak

• Gorputz Integratua Ultra Mehea: Gida-hastakak eta zilindroaren gorputza integralki moldatuta daude, lodiera orokorra % 50 mozten du gida-hastaken zilindro tradizionalekin alderatuta. Aukera ezin hobea da ekipamendu trinkoen diseinurako eta espazio mugatuko instalazio-diseinuetarako.

• Gida Bikoitzeko Zurruntasun handiko Egitura: Gida bikoitzeko haga euskarri simetrikoak asko hobetzen du alboko kargaren erresistentzia, alboko karga-gaitasuna tapoi-zilindro arrunten bikoitza baino gehiagorekin. Makurdurari eta tortsioari eraginkortasunez aurre egiten dio, karga eszentrikoetara eta inpaktuaren lan baldintzetara egokituz.

• Errotazioaren aurkako zehaztasuna maila nagusia: MGQL errodamendu motak ± 0,04 ° ~ ± 0,08 °-ko biraketarik gabeko zehaztasun ultra-altua lortzen du (zehaztasun handiagoa zulo handiagoarekin); MGQM irristagailuen errodamendu motak ± 0,05 ° ~ ± 0,10 °-ko kokapen-zehaztasun egonkorra eskaintzen du, hainbat doitasun-kokapen-eskakizunak betetzen dituena.

• Eszenatoki osoetarako errodamendu bikoitzeko konfigurazioa: Karga astuneko, hautsez betetako eta kostu baxuko ingurune gogorretarako (MGQM) errodamendu lerragarrietarako; boladun errodamenduak (MGQL) marruskadura baxuko mugimendu ultra-leunetarako eta maiztasun handiko txirrindularitza zehatzetarako.

• Premium konfigurazio estandarra: Eraztun magnetikoa integratua etengailu magnetikoen bateragarritasunerako, mutur bikoitzeko gomazko bufferak funtzionamendu egonkorra izateko eta oliorik gabeko mantentzerik gabeko diseinua, ingurune industrial garbietarako egokia.

• Zehaztapen estandar osoak: φ12mm-tik φ100mm bitarteko zuloen tamaina osoa, 25mm-tik 250mm bitarteko trazu estandarrarekin, karga ertain eta handien automatizazioa gidatzeko eszenatoki gehienak estaltzen dituena.

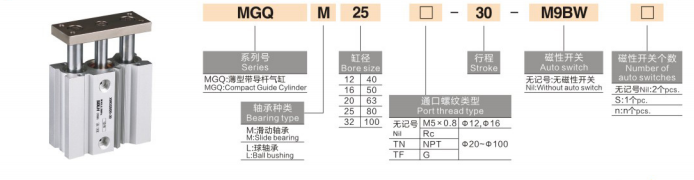

Ereduen izendapen-arau osoa

Ereduaren adibidea: MGQM32-50-M9BW-XB6

Agindu estandarraren erreferentzia-adibideak

• MGQM25-30: 25 mm-ko zuloa, 30 mm-ko traza, errodamendu estandarra

• MGQL40-75-2M9B: 40 mm-ko zuloa, 75 mm-ko trazua, boladun errodamendu mota etengailu magnetiko bikoitzarekin

• MGQM50-100-XB6: 50 mm-ko zuloa, 100 mm-ko trazua, tenperatura altuko erresistenteak irristatzeko errodamendu eredua

Oinarrizko Parametro Tekniko Estandarrak

(Proba baldintza estandarrak: 20 ℃ tenperatura normala, 0,5 MPa presio nominala)

1. Errendimendu-parametro orokorrak

• Laneko presioaren barrutia: 0,12~1,0MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Giro-tenperatura: -10 ℃ ~ 60 ℃ (izotz gabeko ohiko ingurunea); -10 ℃ ~ 150 ℃ (XB6 tenperatura altuko bertsioa)

• Pistoiaren funtzionamendu-abiadura: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 zuladura handia)

• Buffer modua: mutur bikoitzeko gomazko buffer estandarra; aukerako aire-kuxinen buffera eragin handiko lan baldintzetarako

• Lubrifikazio modua: Oliorik gabeko mantentze-lanik gabeko funtzionamendua, tailer garbietarako egokia

2. Bultzadaren datu teorikoak (@0.5MPa, Unitatea: N)

3. Produktuaren pisuaren datuak (50 mm-ko ibilbidea, unitatea: kg)

MGQM eta MGQL Core hautapenaren konparazioa

Muntatze-metodoak eta aplikazio-eszenatoki tipikoak

1. Multzo anitzeko diseinu malgua

• Gorputzaren Muntaketa Zuzena: Erreserbatutako torloju-zuloak goiko, beheko eta alboko gainazaletan zuzeneko finkatzeko; φ32mm-tik gorako modeloek 4 alboko etengailuen zirrikituak dituzte etengailu magnetiko omnidirezionalerako instalatzeko, muntaketa eta mantentze azkarrak ahalbidetuz.

• Aukerako Muntaketa Laguntzailea: Brida (F) eta oin euskarria (L) osagarriak eskuragarri daude, angelu anitzeko diseinu horizontala eta bertikala onartzen dutenak, hainbat ekipamendu egitura-diseinuetara egokitzeko.

2. Oinarrizko Industria Aplikazioak

• Garraiatzaile Linearen Automatizazioa: Piezen geldialdia, paletak kokatzea eta materiala altxatzea; Talkaren erresistentzia sendoak piezaren desplazamendua eragozten du abiadura handiko garraioan eta mugatzean.

• 3C Doitasun Elektronikoa Prozesatzeko: PCB pinen kanporatzea, terminalen kokatzea eta piezaren itzulpen arina; Errotazioaren aurkako zehaztasun handiak zero desbideratze zehaztasun muntaia bermatzen du.

• Enbalatzeko Makineria: Material baffle gidatzea, silo atea aldatzea eta distantzia laburreko materiala bultzatzea; gorputz ultramehea ezin hobeto egokitzen da ontzi trinkoko ekipoen diseinura.

• Industri Automatizazio Orokorra: Jig altxatzea, piezak kanporatzea eta karga eszentrikoa gidatzea; zilindro bereizi tradizionalak + gida haga konbinazioak ordezkatzen ditu ekipoen egitura sinplifikatzeko eta kostuak murrizteko.

MGQ vs MGP vs MGG serieen konparaketa integrala

Hiru urratseko hautapen gida bizkorra

1. Bore Tamaina Hautaketa: Kalkulatu behar den bultzada benetako kargaren arabera; hautatu zuloaren tamaina bultzada teorikoarekin ≥ benetako karga × 1,5, % 50eko segurtasun-marjina gordeta gainkarga ekiditeko.

2. Errodamendu motaren hautaketa: Aukeratu MGQM irristagailuen errodamendua karga astunetarako, hautsez betetako eta lan-baldintza eszentrikoetarako; aukeratu MGQL errodamenduak doitasun handiko kokapenerako eta maiztasun handiko mugimendu ziklikorako.

3. Konfigurazio funtzionalaren hautaketa

￮ Posizioa detektatzeko eskaria: ekipatu M9B/M9BW etengailu magnetikoak (4 alboetako instalazioa ≥ 32 mm-ko zulorako eskuragarri dago)

￮ Tenperatura altuko ingurunea: hautatu -XB6 tenperatura altuko erresistentzia aukera (gehienez 150 ℃)

￮ Eragin handiko funtzionamendua: bertsio-berritu aukerako aire-kuxinen bufferra (estandarra gomazko bufferarekin)

Esaldi bakarreko laburpena

     SOLH MGQ serie zurruntasun handiko gida-haxka zilindroak espazioa aurrezteko diseinua, alboko karga-ahalmen sendoa eta errotazioaren aurkako zehaztasun oso altua integratzen ditu, gidatze lineal irtenbide errentagarriak eta egonkortasun handikoak eskaintzen dituen automatizazio trinko, zehatz eta astunetarako geltokietarako, altxatzeko eta bultzatzeko.
