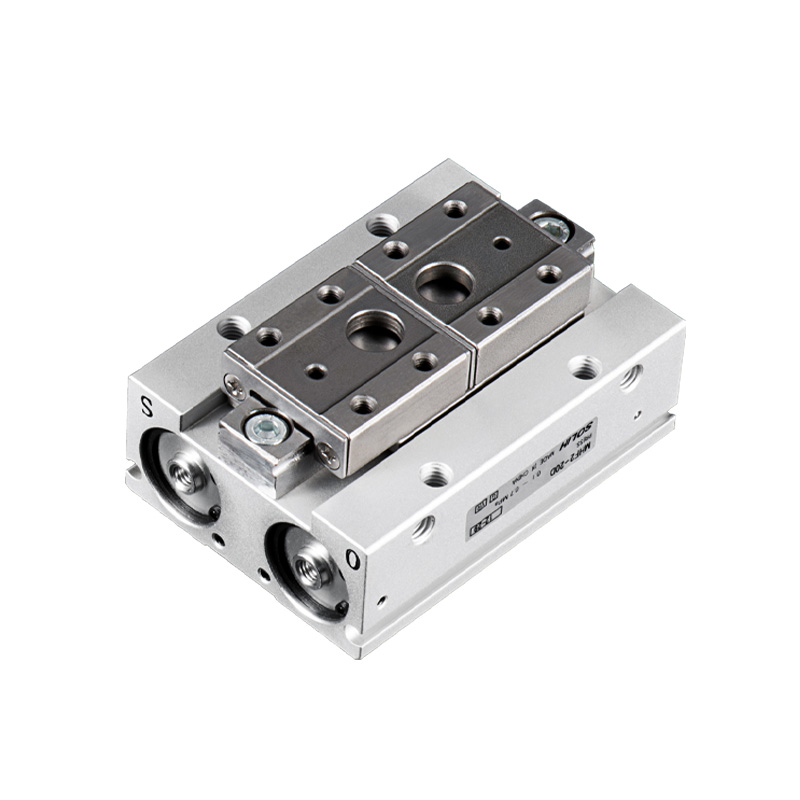

SOLH MHF2 seriea pistoi bikoitzeko gida lineal ultra-laua da, 2-barailezur paraleloko gripperra. Oinarri nabarmena: gorputzaren altuera MHZ2 harrapaketa baliokidearen 1/3 baino ez da, eraginkortasunez murrizten du amaierako makurtze momentua kokapen-zehaztasun handia mantenduz. Aukerako hiru trazu tarte eskuragarri daude. Lau aldetako muntatzeko egitura. Zehaztasun handiko karga baxuko ultra-espazio mugatuko aplikazioetarako bereziki diseinatua: miniaturazko modulu linealak, EOAT robot txikia, erdieroaleak, elektronika eta doitasuneko muntaketa estazioak.
-- Egitura: Pistoi bikoitza + zehaztasun lineala gidatzeko erraila (Φ25/Φ32 zirkulaziozko errodamenduen gida hartzen dute). Masailezur mugimendu lineal paralelo hutsa kulunkatu gabe, zurruntasun handia. Aluminiozko aleazioko gorputz nagusia, altzairu herdoilgaitzezko barailak, eraztun magnetikoa integratua. Lau aldeetako etengailu magnetikoa muntatzeko zirrikituak; muntatzeko aukerak: beheko zuloa / alboko zuloa / zulo zeharkako instalazioa.
-- Ekintza mota: Ekintza Bikoitzeko D bakarrik (bi norabideko aire-kontrola, ekintza bakarreko bertsiorik ez). Mugimendu-abiadura erregulagarria eta funtzionamendu leunerako giltza-balbula integratua.
- Diseinu ultralaua: Altuera % 66 inguru murrizten da MHZ2rekin alderatuta, estutze-indar berdinarekin, muturreko toleste momentua asko murriztuz eta kokapen-egonkortasuna hobetuz.
-- Ibilbidearen konfigurazioa: 3 trazu aukera zulo bakoitzeko: D (Laburra) / D1 (Ertaina) / D2 (Luzea) piezaren zabalera desberdinekin bat etortzeko.
-- Kokapen zehaztasuna: errepikatu zehaztasuna ± 0,04 ~ ± 0,05 mm, egonkorra maiztasun handiko txirrindularitzan.

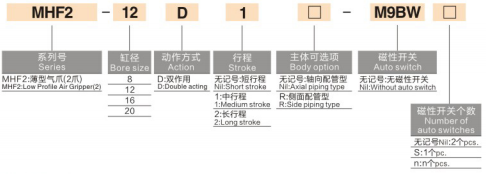

1. Ereduaren adibidea: MHF2-16D1-S-M9BW
|
Segmentua |
Kodea |
Deskribapena |
|
1 |
MHF2 |
Seriea: Pintza paralelo ultramehea |
|
2 |
16 |
Zuloaren tamaina: 8,12,16,20,25,32 mm (Φ25/32 zehaztapen handi berria) |
|
3 |
D/D1/D2 |
Trazuaren kalifikazioa / D = Trazu laburra / D1 = Trazu ertaina / D2 = Trazu luzea |
|
4 |
-S |
Eraztun magnetikoaren aukera Hutsik = Imanik ez; S = Eraztun etengailu magnetikorako eraztun magnetikoa |
| 5 | -M9B |
Etengailu magnetiko mota M9B(NPN) / M9N(PNP) / M9P Hariaren luzera: estandarra 0,5 m; W=1m L=3m |
|
6 |
Atzizkia muntatzeko kodea |
Hutsik = txorrotako zulo estandarra 2 = zulo zeharkako muntaketa F = masailezur bakarreko mota finko |
2. Eskaera estandarraren adibidea
2.1 MHF2-20D2-S-M9BW
-- Bore 20, ibilbide luzea D2, eraztun magnetikoa barneratua, M9B etengailu magnetikoa 1 m-ko kablearekin.
|
Parametro Elementua |
Zehaztapen estandarra |
| Jaw Kantitatea |
2 barailak, irekiera eta itxiera lineal paralelo hutsa |
| Eragiketa modua |
Ekintza bikoitza soilik (Ekintza bakarreko aldaerarik ez) |
| Funtzionamendu-presioa |
8. zulamena: 0,15 ~ 0,7 MPa 12 ~ 32 zulamena: 0,1 ~ 0,7 MPa (lan-presioa optimoa: 0,5 MPa) |
| Froga Presioa |
1,0 MPa |
| Giro-tenperatura |
-10 ~ 60 ℃ (izotzrik ez aire hoditeria barruan) |
| Errepikatu posizioaren zehaztasuna |
8/12 zuloa: ± 0,05 mm Zelantza 16 ~ 32: ± 0,04 mm |
| Gehienezko funtzionamendu-maiztasuna |
Trazu laburra (D): 120 cpm Trazu ertaina/luzea (D1/D2): 60 cpm |
| Air Portuko haria |
8/12: M3×0,5 16/20/25/32: M5×0,8 |
| Lubrifikazioa |
Oliorik gabeko funtzionamendua; NSF-H1 elikagai-mailako koipea aukerakoa |
| Etengailuaren instalazioa |
Lau alboko irristadura zirrikituak, etengailu magnetikoa bi aldeetan instala daiteke |
| Muntatzeko aukerak |
Beheko, alboko, zulo zeharkakoa, norabide anitzeko instalazio unibertsala |
|
Zuloa (mm) |
Eredu osoa |
Bakarreko bidaia (mm) |
Gehienezko irekiera osoa (mm) |
Lotzeko indarra (N) |
Gorputzaren altuera (mm) |
Pisu garbia (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Ohar garrantzitsua: estutzeko indarra murrizten da masailezurren luzapenaren L luzera handitu ahala. Hautatzean onartutako tolestura-momentua egiaztatu behar da, segurtasun-faktorea ≥1,5.
-- Instalazio espazioa zorrozki mugatua eta altuera mugatua: modulu lineal meheak, miniaturazko robotaren amaierako efektua
-- Makurtze-momentu baxua eskaria, doitasun handiko paralelo egonkorra: erdieroalea, 3C elektronika, doitasuneko hardware muntaia
-- Ibilbide malgua bat etortzeko baldintza: aukeratu trazu laburra / ertaina / luzea piezaren zabalera desberdinak egokitzeko
-- Angelu anitzeko muntaketa eta alde bikoitzeko posizioa hautematea behar da mekanismo integratu trinkorako
-- Hautatu zuloaren tamaina eta trazua altuera-murrizketaren eta piezaren zabaleraren arabera: lehentasunezko sekuentzia D (laburra) → D1 (ertaina) → D2 (luzea)
-- Gehitu -S eraztun magnetikoa atzizkia + M9B/M9N/M9P etengailua, masailezur irekia/itxita posizioaren feedbacka PLCak eskatzen badu
-- Muntatzeko aukeraketa: zulo estandarra (lehenetsia); -2 atzizkia zulo bidezko instalaziorako plataforma eta euskarri meheetarako egokia
-- Karga egiaztatzea: kontrolatu masailezur luzapenaren L luzera; saihestu onar daitekeen makurdura-momentua gainditzen duen desplazamendu-karga gehiegizkoa
-- Zulo handia Φ25/32: Hartu zirkulazioko boladun errodamenduen gida, zurruntasun handiagoko pieza astunagoak izateko
SOLH MHF2 efektu bikoitzeko pizgailu pneumatiko paralelo ultrameheak profil baxuko diseinua, hiru traza-mailako aukerak, lau alboetako muntaketa eta ± 0,04 ~ ± 0,05 mm-ko doitasun handikoa ditu, M9 serieko etengailu magnetiko bateragarriekin hornituta, makurdura baxuko momentu trinkoa harrapatzeko soluzio ezin hobea EOAT, erdieroale eta 3C doitasuneko doitasuneko robotentzako.
