Marka: SOLH by Richge Technology

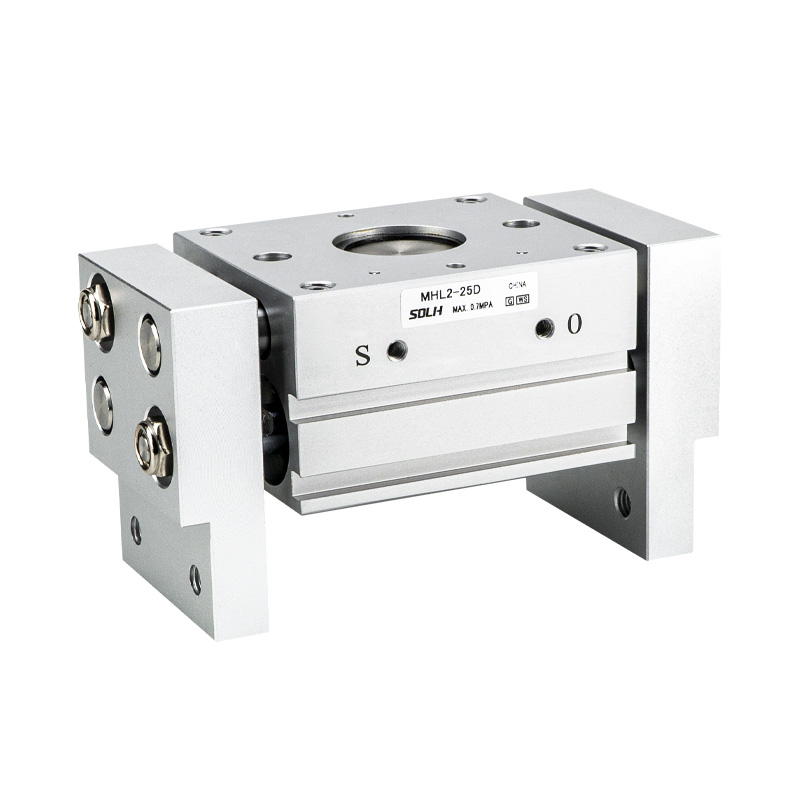

SOLH MHL2 seriea traza zabaleko cremallera eta pinoizko harrapaketa paralelo sinkronoa da. Oinarrizko abantailak: estutze-indar indartsua, irekitze-ibilbide oso zabala, egitura-zurruntasun handia eta muntatzeko aukera anitzak. Pieza astunak eta handiak garraiatzeko, tamaina zabaleko piezak hartzeko eta karga handiko lotura paralelorako egokia. Oso onartua karga/deskarga automatizatuetan, makina-erremintetan eta ontziratzeko makinetan.
-- Transmisioa: Cremallera eta pinoi mekanismoak masailezur mugimendu sinkronikoa bermatzen du desplazamendurik gabe; Pistoi bikoitzeko diseinuak estutzeko indar handia ematen du eskema trinkoan.
-- Eraikuntza: Aluminiozko aleazioko gorputza, altzairu herdoilgaitzezko masailezurra, eraztun magnetikoa barneratua. Ardatz birakari guztiek olioz inpregnatutako erretxina errodamenduak eta hauts-garbigailu integratuak hartzen dituzte, hautsaren erresistentzia ona eta bizitza luzeagoa.
-- Funtzionamendu modua: Ekintza bikoitzeko (D) soilik, ekintza bakarreko aldaerarik ez. Abiadura leunen kontrolatzeko akaso erregulagarria integratua. Etengailu magnetikoko lau zirrikitu posizioa detektatzeko diseinu malgurako.
-- Ibilbidearen hautaketa: 3 trazu estandar zulo bakoitzeko: D (Laburra) / D1 (Ertaina) / D2 (Luzea), kanpoko diametroa lotzeko eta barruko diametroa lotzeko piezaren zabalera desberdinetarako bateragarria.
-- Kokapenaren zehaztasuna: errepikatu kokapen zehaztasuna ± 0,1 mm, estutze-errendimendu egonkorra karga astunetan.

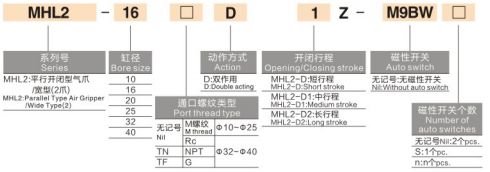

1. Ereduaren adibidea: MHL2-32D2-TF-M9BW
|
Segmentua |
Kodea |
Deskribapena |
|
1 |
MHL2 |
Seriea: irekiera zabaleko pinza pneumatiko paraleloa |
|
2 |
32 |
Zuloaren tamaina: 10,16,20,25,32,40mm (karga txikia, ertaina eta astuna estaltzen du) |
|
3 |
D/D1/D2 |
Trazuaren kalifikazioaD = Trazu laburraD1 = Trazu ertainaD2 = Trazu luzea |
|
4 |
TN/TF |
Portuaren hariaren zehaztapenaTN = NPT haria; TF = G haria (ø32/40rako berezia) ø10~25 M hari metriko lehenetsia |
|
5 |
-M9BW |
Etengailu magnetiko ereduaM9B(NPN) / M9N(PNP) / M9PW=1m kablea / L=3m / Z=5m |
|
6 |
Atzizki pertsonalizatua |
-X28: Zabalera itxi erregulagarria-X53: EPDM zigilatzea-X79: Elikadura-mailako lubrifikatzailea eta beste aukera pertsonalizatu batzuk |
2. Eskaera estandarraren erreferentzia
MHL2-40D2-TF-M9BL Bore 40, ibilaldi luzea D2, G hariaren ataka, iman integratua, M9B etengailua 3m-ko kablearekin.
|
Parametro Elementua |
Zehaztapen estandarra |
| Jaw konfigurazioa |
2 barailak, irekiera eta itxiera lineal paraleloa |
| Eragiketa modua |
Ekintza bikoitza bakarrik |
| Funtzionamendu-presioa |
ø10~25: 0,15~0,6 MPaø32~40: 0,1~0,6 MPa (Gomendatua: 0,5 MPa) |
| Froga Presioa |
1,0 MPa |
| Giro-tenperatura |
-10 ~ 60 ℃ (hoditeria barruan izotzik gabe) |
| Errepikatu posizioaren zehaztasuna |
±0,1 mm |
| Gehienezko funtzionamendu-maiztasuna |
Kalamena eta trazua handitzen diren heinean murrizten da ø10D ≈ 60 cpm; ø40D2 ≈ 20 cpm |
| Air Portuko haria |
ø10~25: M5×0,8ø32~40: Rc1/8 (TN/TF/NPT aukerakoa) |
| Lubrifikazioa |
Oliorik gabeko funtzionamendua; elikagai-mailako/tenperatura altuko koipea eskuragarri |
| Etengailu magnetikoaren muntaia |
Lau muntatzeko zirrikituak, 1 ~ 2 etengailu magnetiko onartzen dituzte |
| Muntatzeko bideak |
Gorputzeko txorrotako zuloak / alboko muntaketa / axiala / zeharkako zuloak, orientazio anitzeko bateragarriak |
|
Zuloa (mm) |
Erreferentzia Besarkada Distantzia (mm) |
Lotzeko indarra (N) |
Eredu Kodea D/D1/D2 |
Alde bakarreko traza (mm) |
Irekitze-eremu osoa (mm) |
Pisu garbia (g) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ Oharra: Erreferentzia besarkada distantzia: 40mm ø10~25; 80mm ø32~40rako. Pintza-indar eraginkorra murrizten da masailezurren luzapena handitzen denean. Segurtasun-faktorea ≥1,5 erreserbatu behar da karga egiaztatzeko garaian.
-- Pieza astunak/tamaina handikoak, estutzeko indar handia eta irekitze-ibilbide zabala behar dutenak, hala nola hodi astunak, plakak eta material erretiluak
-- Desbideratzerik gabeko mugimendu paralelo sinkronoa eskatzen duten aplikazioak, norabide anitzeko muntaketa malguarekin
-- Hautsa jasaten duten lan-baldintza gogorrak (makina-erremintaren karga, galdaketa piezak maneiatzea), hautsaren erresistentzia fidagarria eta bizitza luzea eskatzen dutenak
-- Kanpo-diametroa eta barne-diametroa atxikitzea behar duten sistemak, pieza-tamaina anitzekin bateragarriak 3 aldiko aukeren bidez
-- Zehaztu karga lehenik zuloa aukeratu baino lehen: kalkulatu behar den estutze-indarra piezaren pisuan, masailezurren luzapenaren luzeraren eta segurtasun-faktorearen ≥1,5, gero lotu dagokion zulamenaren tamainaren arabera.
-- Hautatu trazua piezaren zabaleraren arabera: lehentasunezko sekuentzia D (laburra) → D1 (ertaina) → D2 (luzea), saihestu gehiegizko trazu erredundantea.
-- Posizioa hautematea: D-M9□ serieko etengailu magnetikoekin hornitu (NPN/PNP/kontakturik gabekoa) masailezur irekia/itxita feedbacka lortzeko; muntatzeko lau zirrikitu antolamendu malgua ahalbidetzen dute.
-- Muntaketa eta ataka konfigurazioa: ø10 ~ 25 hartu M5 × 0.8; ø32~40 hautatu Rc1/8 TN/TF/NPT hariarekin. Aukeratu tapizatua / bidezkoa / alboko muntatzeko oinarria instalazioaren azaleraren arabera.
-- Hautsaren babesa eta mantentzea: hauts-arraska integratua estandarra. Gehitu -X85/-X86 hautsaren aurkako bertsio pertsonalizatua hauts handiko inguruneetarako; aldian-aldian garbitu errodamenduak eta zigilatzeko eraztunak.
SOLH MHL2 cremallera eta pinoi traza zabaleko pinoi pneumatiko paraleloa harrapatzeko indar handia ematen du hiru trazu aukerarekin, hautsaren aurkako egitura integratua eta noranzko anitzeko muntaketa, kanpoko eta barruko diametroa harrapatzeko bateragarria, makina-erremintaren kargatzeko, plaka eta erretiluen manipulaziorako eta ontziratzeko ekipamendu automatikorako.
