MHS3 / MHS4 serieko Gripper pneumatiko kontzentrikoa

Marka: SOLH by Richge Technology

Serieen ikuspegi orokorra

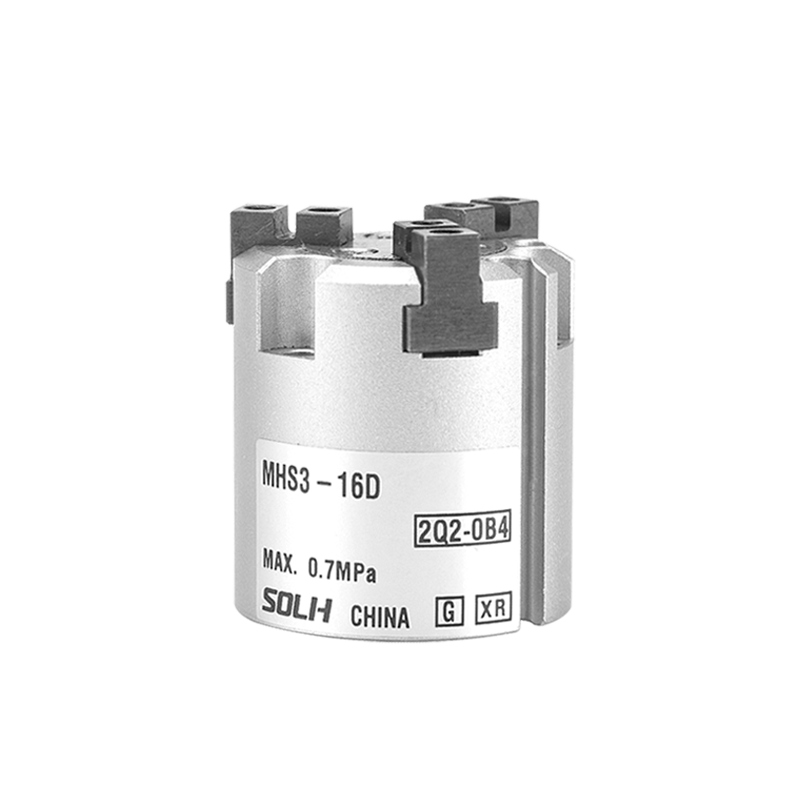

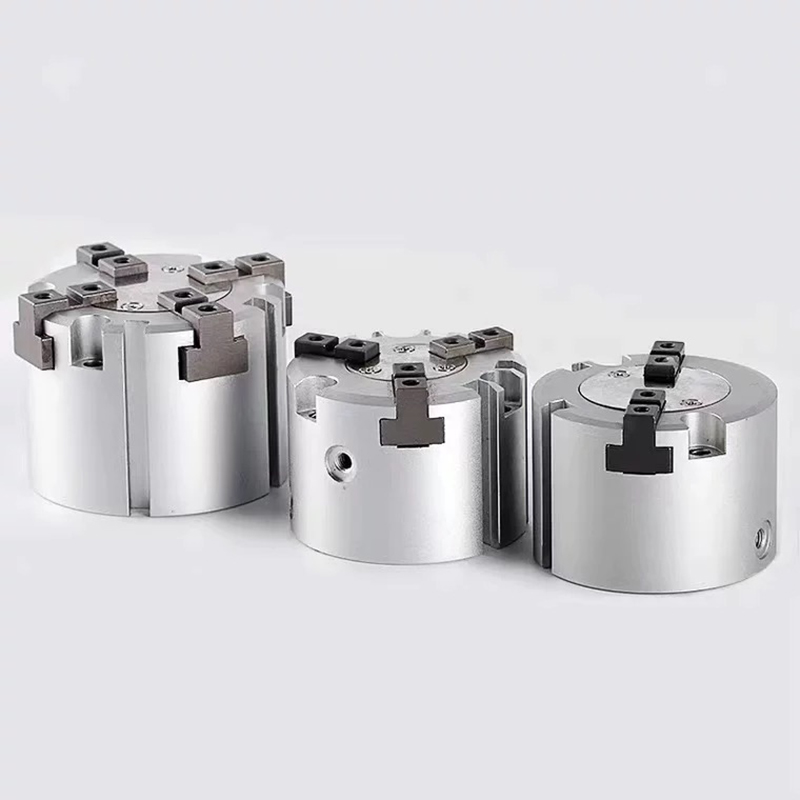

     -- MHS3: 3-barailezurreko harrapaketa paralelo zentrokidea ziri-lemak bultzatuta. Ardatzak, diskoak eta pieza zirkularrak koaxialtasun oso handikoak lotzeko diseinatua.

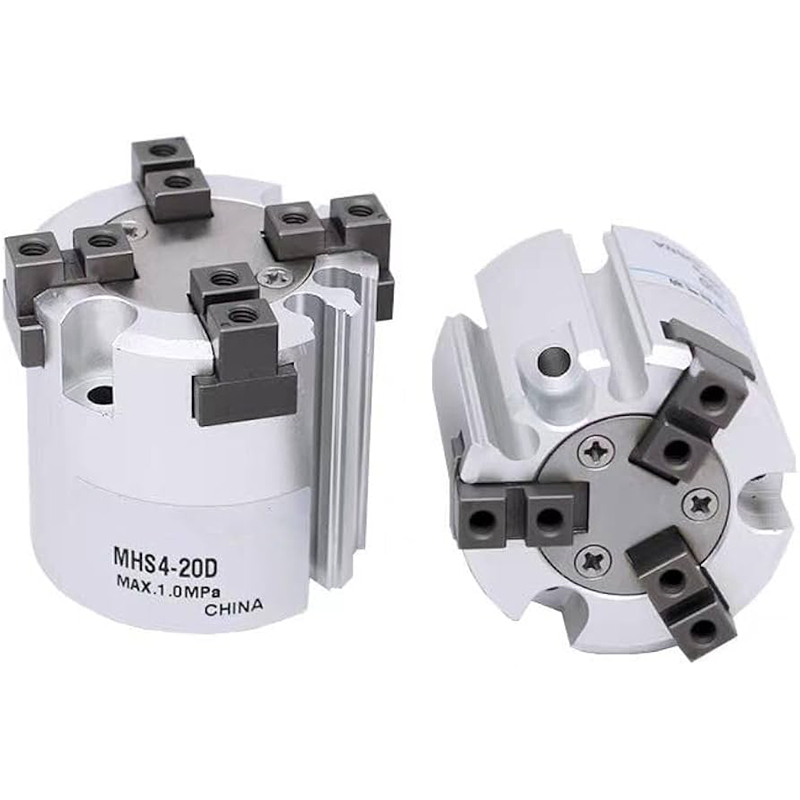

     -- MHS4: 4 baraileko pinza paralelo ortogonala osagai karratu, angeluzuzen eta irregularretarako, finkatze egonkorra desbideratzea eta okertzea ekiditeko.

     -- Gidatzeko modua: Ekintza bikoitza (D) estandar gisa; efektu bakarreko normalean itxita / normalean irekita aukerakoa.

     -- Egitura: Wedge cam transmisioa, eraztun magnetikoa integratua, zuloaren erdiko zuloa, zurruntasun handiko higadura erresistentea den eraikuntza, oliorik gabeko funtzionamendua.

     -- Posizioaren zehaztasuna: errepikatu kokapen zehaztasuna ± 0,01 mm, erdiko kokapen koherentea desplazamendurik gabe.

Oinarrizko Egiturazko Abantailak

  1. Wedge cam doitasun handiko autozentrazioa

     -- Masailezur guztiak sinkronoki ireki eta ixten dira erdiko puntu berdina partekatuz; zati zirkularrak eszentrikotasunik gabeko zentratze automatikoa egiten dute.

  2. Erdiko zuloa zeharkako zuloa

     -- Aire-hodiak, zuntz optikoak edo kanporatze-pinak bideratzea ahalbidetzen du; mahuka-piezetarako, ardatz-piezetarako eta zeharkako zuriketa-prozesuetarako egokia.

  3. Soslai baxuko gorputz arina trinkoa

     -- Altuera orokor txikia, robotaren amaierako efektorean instalazio trinkorako aproposa.

  4. Alboko indarrari erresistentzia handia

     -- Kanpoko karga-indarraren bidez makina-erremintaren kargak egiteko, prentsa-egokitzea, entxufe-eragiketak eta kargatzeko ezin hobea.

  5. Eraztun magnetikoa barneratua zuloen tamaina guztietarako

     -- M9B / M9BW serieko etengailu magnetikoekin bateragarria guztiz irekia / guztiz itxia egoera detektatzeko.

  6. Zulo sorta osoa: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

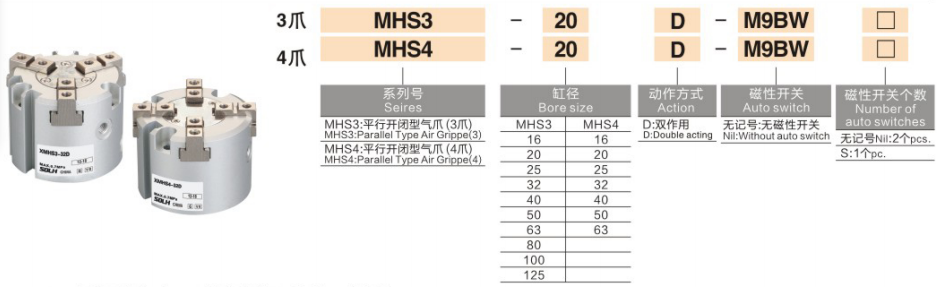

Eredua izendatzeko arau osoa

  1. Ereduaren adibidea: MHS3-32D-M9BW

  2. Eskaera estandarraren erreferentzia-adibideak

     -- MHS3-25D: 3-barazur, φ25, efektu bikoitza, etengailu magnetikorik gabe

     -- MHS4-40D-2M9B: 4 baraila, φ40, efektu bikoitza, M9B etengailu magnetiko bikoitzarekin hornitua

Arau Orokorreko Zehaztapen Teknikoak (Proba-presioa: 0.5MPa)

  1. Parametro komunak

     -- Presio funtzionamenduaren barrutia: 0,15 ~ 0,6 MPa

     -- Giro-tenperatura: -10 ~ 60 ℃ (ez dago izozkirik aire hoditeria barruan)

     -- Gehienezko funtzionamendu-maiztasuna: 120 ziklo minutuko

     -- Errepikatu posizionamenduaren zehaztasuna: ± 0,01 mm

     -- Lubrifikazioa: oliorik gabeko diseinua, ekoizpen-ingurune garbietarako egokia

  2. Pintzatzeko indarra eta albo bakarreko trazuaren taula

Hautapen-konparazioa: MHS3 VS MHS4

Muntatze-metodoak eta aplikazio-eszenatoki tipikoak

  1. Muntatzeko aukerak

     -- Mutur aurpegiko torlojuen + alboko kokapen-pinen bidez finkatuta, robot EOAT instalatzeko unibertsala

     -- Erdiko zuloa kanporatzeko pinak kanporatzea ahalbidetzen du; Barne hedapena eta kanpoko atxikipena onartzen ditu

  2. Industria-aplikazio tipikoak

     -- Makina-erremintaren karga eta deskarga: Harrapatzeko ardatza eta diskoko piezak

     -- 3C Elektronika: Terminal zirkularrak, txip karratuak, miniaturazko hardwarearen maneiua

     -- Ontzien industria: Botilen gorputzak, material tubular eta zilindrikoa kokatzea

     -- Muntaketa eta prentsa-egokitze prozesuak: Errodamenduen prentsaketa, ardatzaren mahukaren sartzea, muntaketa zentrokidea

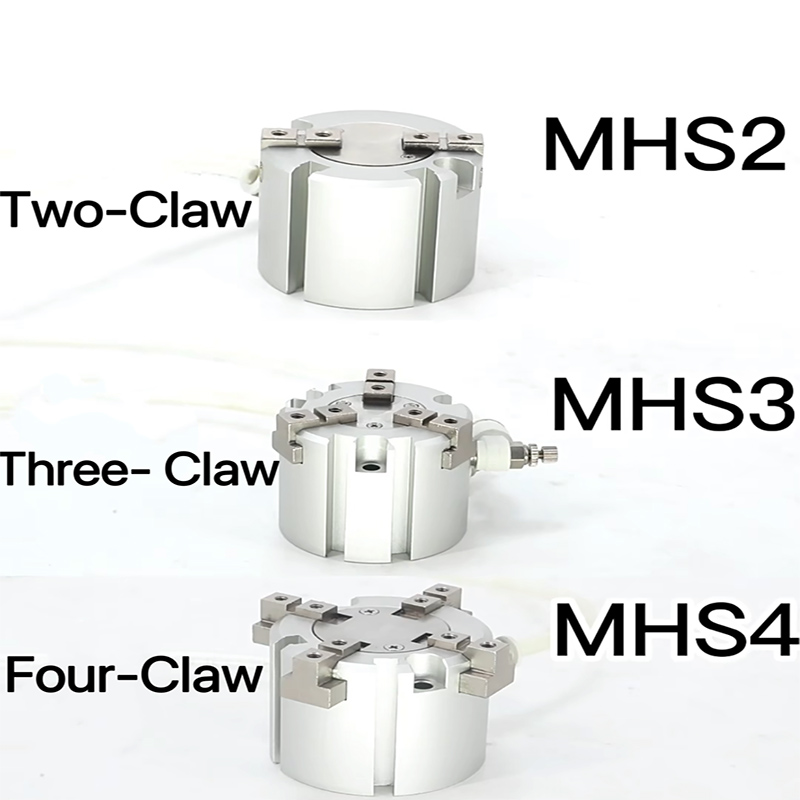

MHS Familiako Produktuen Sailkapen osoa

     -- MHS2: 2 masailezur paralelo — plaka lauetarako eta pieza planoetarako

     -- MHS3: 3 masailezur zentrokide — osagai zirkular guztientzat hobetsitako soluzioa

     -- MHS4: 4 masailezur ortogonalak - zati karratu eta angeluzuzenetarako hobetsitako soluzioa

     -- MHSJ3: hauts-estalkiarekin hornitua — hautsez betetako tailer-ingurune gogoretarako

     -- MHSH3: Zulo zeharkako zulo hedatua — etengabeko zeharkako prozesatzeko dedikatua

Esaldi bakarreko laburpena

     SOLH MHS3 3-barailezur eta MHS4 4-baraezurreko ziri-cam autozentratzen duten pinza pneumatiko hutsak ± 0,01 mm-ko doitasun handiko kokapen zentrokidea eskaintzen dute efektu bakarreko/bikoitzeko aukerako konfigurazioarekin eta erdiko zuloarekin, M9 serieko etengailu magnetikoekin bateragarria; MHS3 ardatz/disko piezen zirkularretarako, MHS4 osagai karratu eta angeluzuzenetarako, oso erabilia makina-erremintaren kargaketan, 3C automatizazioan eta doitasun-prentsan muntatzeko estazioetan.
