MHT2 serie Toggle Joint Heavy-Duty autoblokeatzeko Gripper pneumatiko

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH MHT2 serie 2 barailezur pibot pibote angeluarra da. Ezaugarri nabarmenak honako hauek dira: toggle autoblokeatzeko mekanismoa, itzali eusteko gaitasuna, estutze-momentu oso altua eta egitura zurruntasun handiko lau aldeetako sentsoreak instalatzeko zirrikituak.

     Pieza astunak estutzeko, garraiatzeko eta kokatzeko optimizatuta erorketen aurkako segurtasun-baldintza zorrotzekin; Arrisku handiko estazio automatizatuetarako karga astuneko harrapaketa hobetsia.

Oinarrizko Egitura eta Diseinu Ezaugarriak

     -- Funtzionamendu-printzipioa: zilindroaren bultzada-tira eta toggle-link indarra anplifikatzeko mekanismoarekin konbinatuta. Barailezurrak ixten direnean, txandakatzea puntu hileko blokeo-posiziora iristen da. Pintza-indarra 3 ~ 5 aldiz handitzen da, eta ≥% 80 estutze-indarra etengabe mantendu daiteke airearen presioa galtzean / airea moztean segurtasun fidagarri autoblokeatzeko.

     -- Gorputzaren eraikuntza: aluminiozko anodizatu gogor karratua eraztun magnetikoarekin. Muntatzeko lau zirrikitu (goian/behean/ezkerrean/eskuinean) M9B / A93 serieko etengailu magnetikoen muntaketa zuzena ahalbidetzen dute sentsoreen diseinurako angelu hilik gabe.

     -- Eragiketa mota: Ekintza bikoitza (D bertsio estandarra / DZ bertsio arina eguneratua). Barailurrak blokeatzen dira posizio itxian; zilindroaren bultzadak barailak berrezartzen ditu irekitzeko ekintzarako.

     - Materialaren zehaztapena: oxidazio gogorra den aluminiozko zilindroa, erresistentzia handiko aleazio altzairuzko masailezur, higadura erresistentea den lotura muntaia. Zurruntasun handia, bizitza luzea eta mantentzerik gabeko oliorik gabeko funtzionamendua.

     -- Muntaketa malgua: txorrotatutako muntaketa-zulo anitzek instalazio axiala, longitudinala eta horizontala onartzen dute, ekipo trinko mugatuetarako egokiak.

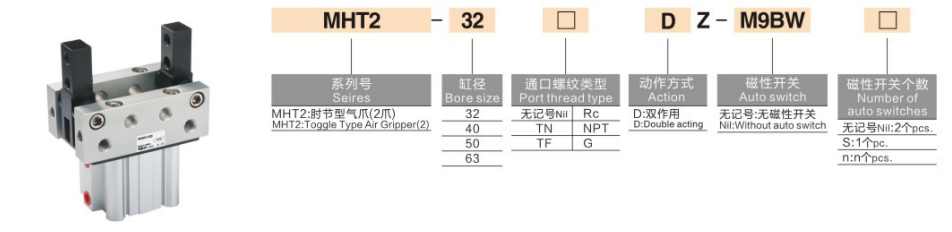

Ereduen Kodetze Arau osoa

 1. Ereduaren adibidea: MHT2-50DZ-M9BW

  2. Eskaera estandarraren erreferentzia-adibideak

     -- MHT2-32D: Bore 32, efektu bikoitzeko oinarrizko eredu estandarra etengailurik gabe

     -- MHT2-63DZ-M9B: Bore 63, DZ mota arina eguneratua, lau alboko sentsore zirrikituak, M9B etengailu magnetikoarekin hornitua

Nukleo unibertsalaren zehaztapen teknikoak (0,5 MPa hornikuntza-presioa)

Oinarrizko abantaila lehiakorrak

  1. Autoblokeatzeko erorketaren aurkako errendimendu indartsua

     -- Toggle puntu hileko blokeoaren diseinuak ≥ 80% atxikitzeko indarra mantentzen du aire hornidura moztu edo presioa galdu ondoren. Eraginkortasunez kendu piezak erortzeko arriskua segurtasun handiko produkzio-lerro automatizatuetarako.

  2. Lotura-momentu oso handia zeregin astunetarako

     -- Momentu maximoa 106 N·m-ra iristen da φ63 modelorako, 5 ~ 50 kg-ko pieza astunak harrapatzeko gai dena, zulo-tamaina baliokidea duten gripper paraleloak askoz gainditzen ditu.

  3. 360°-ko sentsore malgua

     -- Ez dago gida errail integraturik gorputz nagusian; etengailu magnetikoak lau gainazaletan munta daitezke norabide guztietako posizioak hautemateko, ezin hobea instalazio-barrunbe estuetarako.

  4. Zurruntasun handia eta zerbitzu-bizitza luzatua

     -- Altzairu aleaziozko masailezur eta higadura erresistenteak diren loturak 5 milioi ziklo egonkor baino gehiago onartzen dituzte, maiztasun handiko karga astuneko etengabeko funtzionamendura egokituta.

Muntatzeko aukerak eta aplikazioaren eszenatoki tipikoak

  1. Muntatzeko formularioak

     -- Muntaketa axiala: push & pull horizontala muntaketa-katearen materiala transferitzeko

     -- Luzeradun muntaketa bertikala: Gora eta behera karga/deskarga estazioak

     -- Alboko alboko muntaketa: Espazio mugatuko geltokietarako alboko estutzea

  2. Industria-aplikazio tipikoak

     -- Automobilgintzako osagaiak: motorraren karkasak, engranaje-kutxen estalkiak, gurpil-hutsak

     -- Makina-erremintaren automatizazioa: Galdaketa astuna, pieza forjatuak eta moldeen manipulazioa

     -- Garraio logistikoa: Metalezko paletak, kaxak eta upel materialaren garraioa

     -- Segurtasun-kokapenerako estazioak: Goiko erorketen aurkako estazioak, prentsa ekipoetarako segurtasun-blokeatzeko tresnak

Hautapen-konparazioa: MHT2 Toggle Gripper VS MHZL2 VS MHL2

3 urratseko hautaketa gida azkarra

  1. Aleen hautaketa piezaren masaren arabera

     -- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg. Erreserbatu gutxienez % 30eko kargaren segurtasun-marjina.

  2. Swing angeluaren egiaztapena

     -- Gehienezko irekiera angelua: MHT2-32 28°-ra arte, MHT2-63 23°-ra mugatuta. Egiaztatu nahikoa tartea helburuko piezaren dimentsiorako.

  3. Konfigurazioaren parekatzea

     -- Kokapenaren iritzia eskakizuna: aukeratu DZ bertsio arina + M9B etengailu magnetikoa lau alboetako sentsoreak muntatzeko

     -- Segurtasun handiko gainko manipulazioa: lehentasuna eman MHT2 itzaltzeko autoblokeatzeko eginbide bereziagatik

Esaldi bakarreko laburpena

     SOLH MHT2 toggle joint autoblokeatzeko pinza pneumatikoak puntu hileko lotura-indarraren anplifikazio-egitura hartzen du, erorketaren aurkako itzaltze-gaitasunarekin, lau alboko etengailu magnetikoen muntaketa eta aleazio-zurruntasun handikoa, D / DZ aldaeretan eskuragarri, automozioko piezen, galdaketa eta goi-pieza astunak kargatzeko/deskargatzeko makina-erreminta automatizaziorako.
