MHY2 seriea 180°-ko Kam-Drived Swing Gripper pneumatikoa

Marka: SOLH by Richge Technology

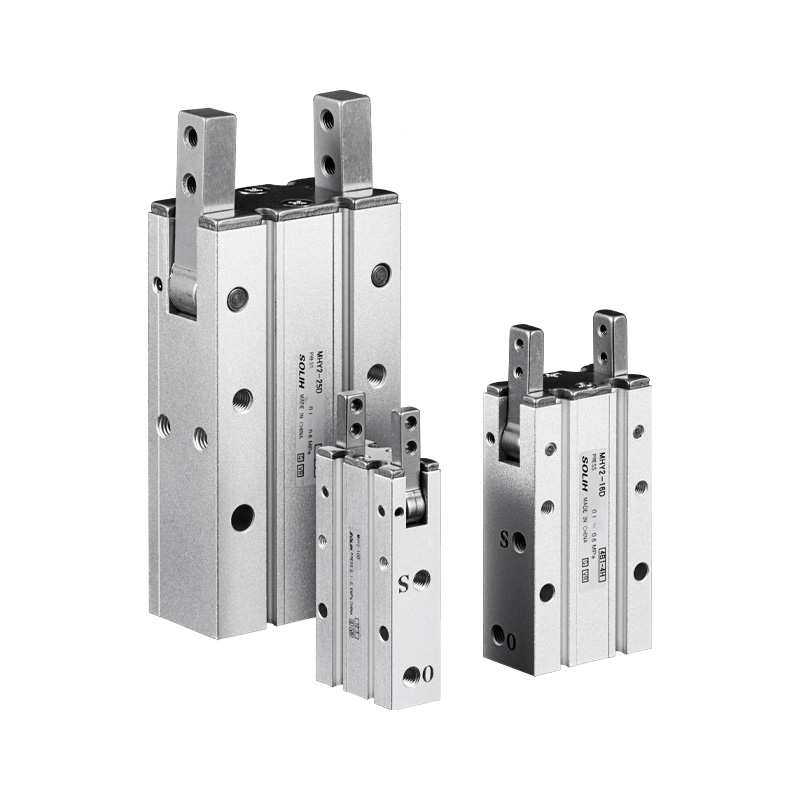

Produktuen ikuspegi orokorra

     SOLH MHY2 seriea 180° zabaleko swing cam-ek gidatutako 2-barailezurdun pinza pneumatiko estandarra da. Oinarrizko abantailak: irekiera angelu oso handia, egitura trinko arina, hautsaren aurkako egitura eta errepikapen egonkorra. Pieza biribilak eta irregularrak maneiatzeko, karga/deskarga automatizatu, iraultzeko eta sailkatzeko aproposa. Mugimendu-ibilbide sinpleak hautatzeko eta askatzeko aukera ematen du mugimendu mekaniko konplexurik gabe.

Oinarrizko Egitura eta Funtzionamendu Printzipioa

     -- Transmisioa: Cam mekanismoa (ez engranajea eta kremailera). Pistoi bikoitzak kamaren muntaia bultzatzen du bi barailak modu sinkronoan gidatzeko. Gehienezko irekiera angelua 180°, gain-itxi posizioa -3° askatzeko kontrako eusterako. Swing sinkronizatu leuna baraila desbideratu gabe.

     -- Eraikuntza: Aluminiozko aleazioko gorputza, altzairu herdoilgaitzezko masailezur estandarra, eraztun magnetikoa integratua, lau alboetako etengailu magnetikoa muntatzeko zirrikituak. Beheko eta alboko aurpegietan muntatzeko zuloak eskuragarri. Diseinu estuak hautsa eta hondakinak barneko mekanismoan sartzea ekiditen du.

     -- Funtzionamendu modua: Efektu bikoitzeko (D) soilik, efektu bakarreko NO/NC aldaerarik ez. Airearen kontrola bi norabideko irekiera/itxiera abiadura erregulagarriarekin.

     -- Kokatze-zehaztasuna: Errepikatu kokapen-zehaztasuna ±0,02 mm-ko swing-angelu koherentearekin.

Ereduen Kodetze Arau osoa

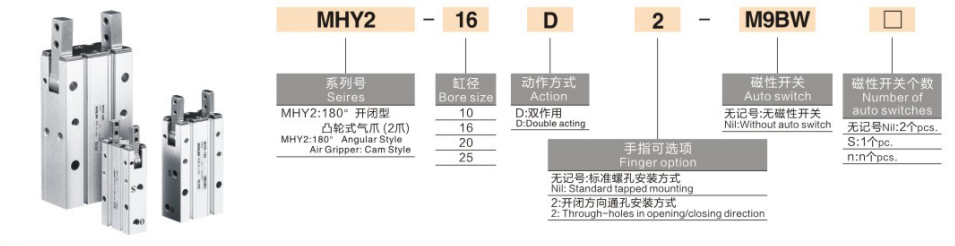

  1. Ereduaren adibidea: MHY2-16D-S-M9BW

  2. Eskaera estandarraren erreferentzia

     MHY2-20D-S-M9BW: Bore 20, efektu bikoitza, eraztun magnetikoa integratua, M9B etengailu magnetikoa 1 m-ko kablearekin.

Nukleo Unibertsalaren Zehaztapen Teknikoak

Pintza-momentua eta indarraren datuak (0.5MPa, Erreferentzia-Brasotze Distantzia L=35mm)

     Ohar garrantzitsua: estutze-indar eraginkorra murrizten da L estutze distantzia hedatu ahala. Karga-momentua egiaztatzea nahitaezkoa da hautatzerakoan.

Aplikazio-eszenatokiak hobetsiak

  ✅ Aukeratu MHY2 baldin:

     -- Hodi zilindrikoetarako, forma irregularreko piezenetarako, kargatzeko/deskargatzeko eta iraultzeko estazioetarako 180°-ko irekiera ultra-zabala behar da.

     -- Karga arina robot trinkoaren amaierako efektua, diseinu arinaren lehentasuna

     -- Tailer-ingurunea hauts eta hondakinekin, kutsaduraren aurkako barne egitura eskatzen du

     -- Beste irtenbide bat behar da MHZ2 pinza paraleloak diametro handiko pieza irregularrak heldu ezin dituenean

  ❌ Ez da gomendagarria, hautatu eredu alternatiboak:

     -- Efektu bakarreko normalean irekia / normalean itxita itzali eustea behar da → Aukeratu MHW2 engranajearen swing gripper

     -- 25 mm baino handiagoa den zuladura eta estutze-indar handia eskatzen du → Aukeratu MHW2 seriea (gehienez 40 arte)

     -- Finkatze lineal paralelo hutsa irekiera-ibilbide txikiarekin → Aukeratu MHZ2 pinza paraleloa

Gakoak hautatzeko jarraibideak

     -- Hautatu zuloa piezaren diametroaren eta kanpoko dimentsioaren arabera: 10 (txikia) → 16 → 20 → 25 (ertaina-handia)

     -- Gehitu -S eraztun magnetikoa atzizkia gehi M9 serieko etengailu magnetikoak PLC posizioaren feedbackerako

     -- Muntatzeko aukeraketa: txorrotadun zulo estandarraren hutsunea; -2 atzizkia zulo bidezko instalaziorako plataforma eta euskarria muntatzeko egokia

     -- Karga egiaztatzea: Mantendu estutze distantzia L ≤35mm; mantendu segurtasun-faktorea ≥1,5 momentua eta estutze indarrarako

Esaldi bakarreko laburpena
