MHZ2 / MHZL2 Paralel Air Gripper produktuaren aurkezpen osoa

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH MHZ2 (ibilbide estandarra) eta MHZL2 (ibilbide luzea) pistoi bikoitzeko airezko harrapaketa paralelo sinkronoak dira. Pistoi bikoitz simetrikoek eta doitasuneko gida-errail linealek bultzatuta, barailak paraleloki ireki eta ixten dira desbideratu gabe, kokapen-zehaztasun oso altua emanez. Eskuragarri dauden zuloak: 10/16/20/25 mm, hiru funtzionamendu modu onartzen ditu: efektu bikoitza (D), efektu bakarreko normalean irekia (S), efektu bakarreko normalean itxita (C). Baraila-estilo eta gorputz-portuen diseinu anitz trukagarriak aukerakoak dira, M9BW etengailu magnetikoekin bateragarriak PLC interblokeatzeko posizio ireki/itxitako seinaleak detektatzeko.

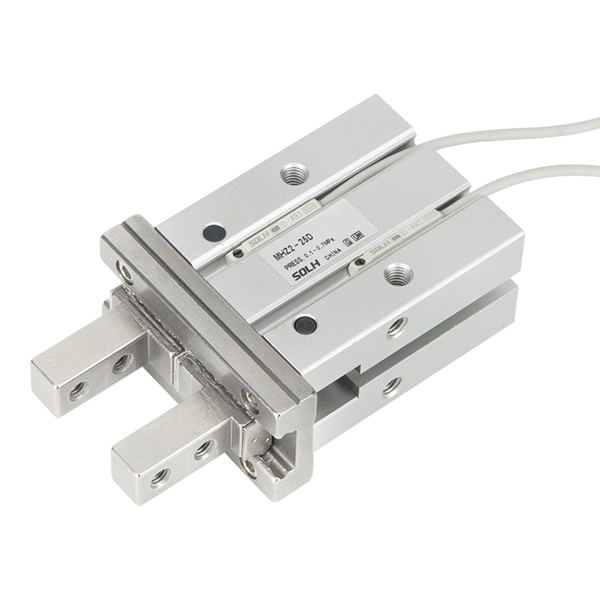

     -- MHZ2: traza laburreko pinza unibertsal estandarra, abiadura handiko eta ziklo handiko ekoizpen masibo automatizaturako diseinatua.

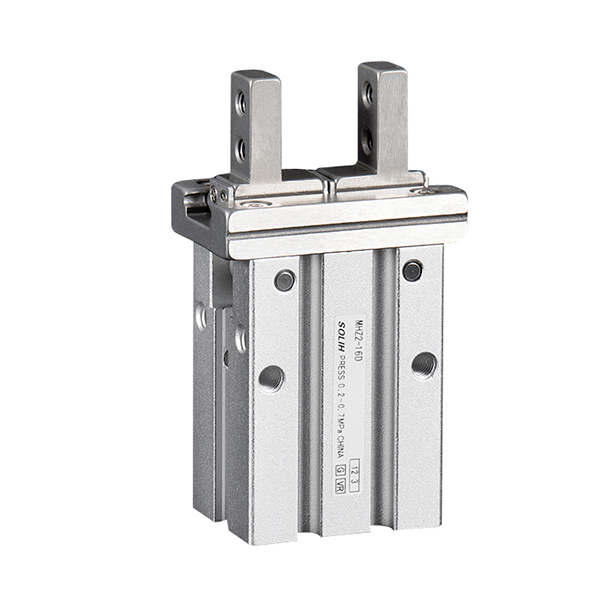

     -- MHZL2: irekiera luzeko trazuaren aldaera, barrunbe sakonerako eta tamaina handiko piezak maneiatzeko

     Bi serieek muntaketa-dimentsio eta ordezko pieza berdinak partekatzen dituzte, guztiz truka daitezke inportatutako pinza baliokideekin. 3C elektronikan, doitasuneko hardwarean, ontzien automatizazioan eta pieza txikietan kargatzeko/deskargatzeko estazioetan zabalduta dago.

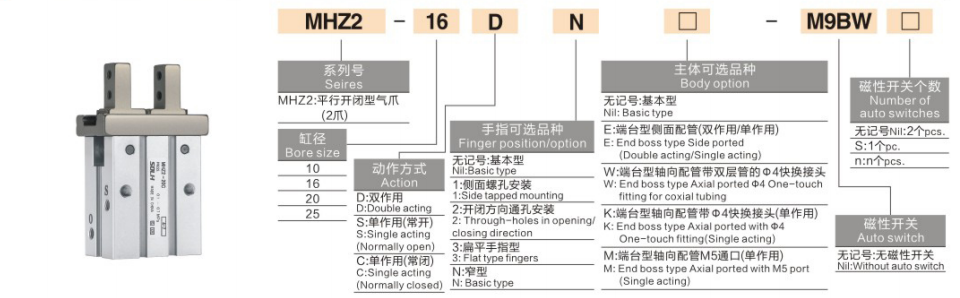

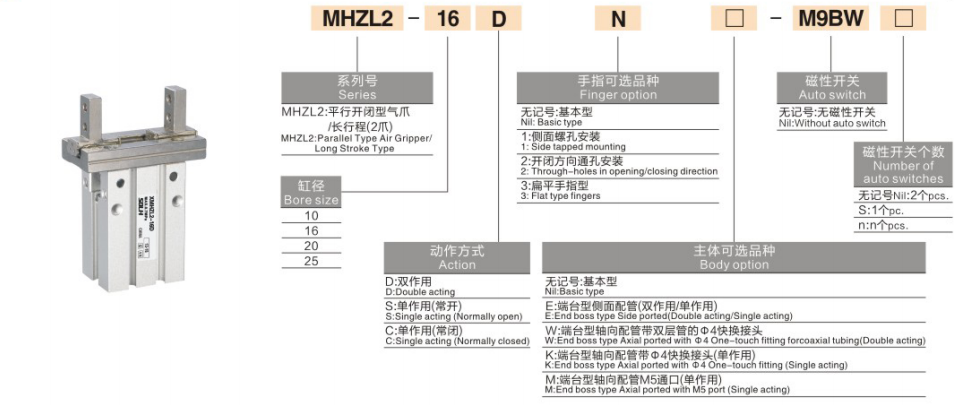

Ereduen Kodetze Arau osoa

    Formatu unibertsala:Seriea-Zaldura-Ekintza-Maila-aukera-Gorputzaren ataka-aukera-Etengailu magnetikoa Eredua-Etengailu kopurua

 1. Kode-segmentuaren definizioa

   1.1 Seriea

     -- MHZ2: trazu estandarra 2 baraileko pinza paraleloa

     -- MHZL2: Ibilbide luzeko 2 baraileko pinza paraleloa

   1.2 Zuloa: 10 / 16 / 20 / 25 mm

   1.3 Ekintza modua

     -- D: Ekintza bikoitza - Airea estutzeko, alderantzizko airea askatzeko, estutzeko indar maximoa, masa-ekoizpen estandarra

     -- S: Ekintza bakarreko EZ Normalean irekita – Aire hornidurako besadarrak; udaberria automatikoki askatzen da itzalita dagoenean, piezak estanpazio beroko estazioetan birrintzea ekiditen du

     -- C: Efektu bakarreko NC Normalki Itxita - Aire-hornidura askatzeko; malgukiak aire-presiorik gabe atxikitzeko indarrari eusten dio, piezak erortzea eragozten du robotaren gainean maneiatzeko

   1.4 Jaw Aukera

     -- Hutsik: oinarrizko masailezur estandarra

     -- 1: alboko masailezurra, pertsonalizatutako osagarri hedatuak muntatzeko

     -- 2: Zulo zeharkako masailezurra, torlojuak finkatzeko

     -- 3: Baraila mehe laua xafla meheetarako eta hutsune estuetarako piezenetarako

     -- N: zabalera estua den masailezurra, gorputz argala ekipamendu trinkoen diseinurako

   1.5 Gorputz Portuaren Diseinua

     -- Hutsik: alboko aire-ataka estandarrak

     -- E: Amaierako alboko ataka mota (efektu bakarreko/bikoitzekoarekin bateragarria)

     -- W: muturreko ataka axiala aurrez instalatutako Φ4 push-in doikuntza bikoitza (efektu bikoitza bakarrik)

     -- K: Amaierako ataka axiala Φ4 push-in egokitzearekin (efektu bakarrekoa bakarrik)

     -- M: muturreko axial M5 hari zuzeneko ataka (efektu bakarrekoa bakarrik)

  1.6 Etengailu magnetikoa

     -- Hutsik: posizioa hautemateko etengailurik gabe

     -- M9BW / M9BL: Reed etengailu magnetiko estandarra irekia/itxita egoerara

   1.7 Aldatu kantitate atzizkia

     -- Hutsik: 2 pcs etengailu estandar gisa, detektatu bi giltza eta askatzeko posizioak

     -- S: 1 etengailu bakarra egoera bakarreko monitorizaziorako

  2. Eskaera Erreferentzia Adibideak

   2,1 MHZ2-16D-N-M9BW

     -- Ibilbide estandarra, 16 zuloa, efektu bikoitza, baraila estua, 2 pieza M9BW etengailu magnetikoak, oinarrizko alboko portuaren gorputza.

   2,2 MHZL2-20D-3-E-M9BW-S

     -- Ibilbide luzeko harrapaketa, 20 zumarra, efektu bikoitza, masailezur mehe laua, amaierako alboko portuaren gorputza, M9BW etengailu magnetiko bakarra.

MHZ2 VS MHZL2 Nukleoen Konparazio Taula

Partekatutako barne-egitura eta oinarrizko abantailak (MHZ2 eta MHZL2)

  1. Pistoi Bikoitzeko Simetrikoa Drive Sinkronoa

     -- Ezkerreko eta eskuineko pistoiek barailak sinkronoki bultzatzen dituzte tentsio orekatuarekin, ez dute alboko desplazamendurik edo bihurririk irristadurarik heldutzean, mikro osagaientzako kokapen egonkorra txipak eta PCB bezalakoak.

  2. Higadura-erresistentzia handiko gida lineala

     --Kromozko aleazio gogorraren gida-erraila PTFE autolubrikatzaileen irristagailuekin batera, marruskadura baxua eta inpaktu erresistentzia handia. Aurrez betetako iraupen luzeko koipea fabrikako, oliorik gabeko aire zirkuitu bateragarria.

  3. Errepikatze-kokapen-zehaztasun ultra-altua

     -- ± 0,01 mm-ko errepikakortasuna 10 ~ 25 zulo guztietan, zero dimentsioko desbiderapena doitasun elektronikarako eta hardware hautatzeko.

  4. Angelu Anitzeko Muntaketa Unibertsala

     -- Behean, bi alboetan eta gorputzaren goiko aldean muntatzeko zuloak; barailek alboko txorrota onartzen dute, zulo zeharkatua, estilo lauak eta estuak, horizontalean, bertikalean edo alderantziz munta daitezke.

  5. Hiru udaberriko berrezartze modu seguruak

     -- Efektu bikoitzeko D: estutze-indar koherente egonkorra 24 orduko etengabeko ekoizpen masiborako

     -- Ekintza bakarreko S EZ: elektrizitatea moztean askatzea automatikoki, piezak prentsa beroan / estanpazio geltokietan zapaltzetik babesten ditu

     -- Efektu bakarreko C NC: Aire hornikuntzarik gabe finkatzea iraunkorra, piezak erortzeko arriskua ezabatzen du goiko robotaren EOAT.

  6. Posizio magnetikoen detekzio integratua

     -- Eraztun magnetikoa integratua zilindroaren gorputzaren barruan; M9BW etengailuak seinale digitala transmititzen dio PLCri piezaren presentzia eta masailezurren egoera epaitzeko, interblokeo logika automatizaturako.

  7. Portuen Diseinu Integratu Dibertsifikatua

     -- Alboko ataka estandarra, muturreko alboko ataka, aurrez muntatutako push-in doikuntza-aukerek hodiaren bideratzea errazten dute robotaren amaierako efektorerako egokitzaile gehigarririk gabe.

Zehaztapen Tekniko Unibertsalen Taula bateratua

Pintzatze indar teorikoa @0.5MPa (Unitatea: N)

Urratsez urrats hautatzeko gida

  1. Trazuaren hautaketa

     -- Zati mehe txikiak, irekiera estua, abiadura eta maiztasun handia eskatzen dute → MHZ2 trazu estandarra

     -- Tamaina handiko piezak, barrunbe sakoneko moldeak desmoldatzea, irekiera zabala behar da → MHZL2 ibilbide luzea

  2. Ekintza modua hautatzea

     -- 24 orduko etengabeko ekoizpena, murrizketa indarra maximizatu → D efektu bikoitza

     -- Prentsa beroan / estanpazio geltokia, potentzia galtzearen ondoren pieza birrintzea saihestu → S efektu bakarreko EZ

     -- Roboten gaineko karga/deskarga, saihestu piezak erortzea energia-hutsean → C efektu bakarreko NC

 3. Jaw Style Hautaketa

     -- Mini fixture trinkoa espazio mugatuarekin → N baraila estua

     -- Xafla meheak, PCB, hutsune estuak maneiatzea → 3 masailezur mehe lau

     -- Hedatutako tresna pertsonalizatuak muntatu behar dira → 1 alboko masailezurra / 2 zulo barrena

 4. Gorputz Portuaren Diseinuaren Hautaketa

     -- Lanpostu arrunt finkoa, hodi-bideratze estandarra → hutsik dagoen alboko portuaren gorputz estandarra

     -- Robota EOAT, hodiaren diseinua erraztu → W/K/M axial aurreinstalatutako push-in atakaren gorputza

     -- Armairuaren alboko hodi espazio estua → E amaierako alboko atakaren gorputza

 5. Posizio-seinalea detektatzeko aukeraketa

     -- Ekoizpen lerro guztiz automatikoa, PLC-k piezaren eta masailezurren egoeraren iritzia behar du → Hornitu M9BW etengailu magnetikoak (2 pieza lehenetsiak)

     -- Eskuzko instalazio sinplea seinale-logika automatikorik gabe → Oinarrizko eredua etengailu magnetikorik gabe

Industriako aplikazio-eszenategi tipikoak

  1. MHZ2 trazuaren aplikazio estandarra

     -- 3C Elektronika: PCB, txipak, konektoreak, plastikozko pieza txikiak bereiztea eta hautatzea.

     -- Zehaztasun-hardwarea: maiztasun handiko karga/deskarga mikro ardatzak, torlojuak, estanpatutako miniaturazko osagaiak

     -- Enbalatzeko makinak: botila-tapoiak, kartoi txikiak eta etiketak kokatzea eta estutzea

     -- Ikuskapen Optikoko Ekipamendua: Detekzio bisualeko estazioetarako pieza txikiak kokatzeko tresna

  2. MHZL2 Traza Luzeko Aplikazioa

     -- Plastikozko pieza handiak, plaka lodiak eta geruza anitzeko pilatutako materiala atxikitzea

     -- Barrunbe sakoneko moldearen zatien kanporatzea, pieza handien desmoldaketa injekzio osagarria

     -- Kartoiak, plastikozko kaxa zurrunak eta tamaina handiko piezaren transferentzia

     -- Robotaren amaierako efektua tamaina anitzeko materiala manipulatzeko

Zirkuitu pneumatikoen konponbide estandarrak

  1. 1. zirkuitua: Ekoizpen Bikoitzeko Gripper Masa Produkzio Lineetarako

     -- AFC aire-zerbitzu-unitatea → 4V210 5/2 solenoide balbula → PU6 hodi → MHZ2/MHZL2 harrapaketa (M9BW etengailuak PLC sarrera digitalera kableatutakoak)

  2. 2. Zirkuitua: Buruko Robotentzako Power-off Hold Safety Circuit

     -- AR presio erregulatzailea → 3V 3/2 solenoide balbula → MHZ2-XXC efektu bakarreko NC traza luzeko gripper

  3. 3. Zirkuitua: Mini Eskuzko Fixture Circuit Circuit

     -- AC1500 aire-zerbitzurako mini-unitatea → 3F oin-balbula → PU4 tutu mehe → MHZ2-10D miniaturazko pinza estandarra

Eragiketa eta Mantentze-neurriak

     -- Instalatu AF serieko 5μm-ko doitasuneko aire-iragazkia gripperaren urrian; gida-erraila sartzen den hautsak traba eragiten du eta bizi-bizitza izugarri laburtzen du.

     -- Lerrokatu piezaren grabitate-zentroa masailezur erdiko ardatzarekin zorrozki; Aldebakarreko karga astun eszentrikoak errailaren urradura irregularra dakar.

     -- Mantendu 0.4 ~ 0.5MPa aire-presioa egonkorra ziklo handiko funtzionamendurako; saihestu epe luzerako etengabeko exekuzioa 0.7MPa presio osoan.

     -- Erreserbatu buffer-abiadura etengailu magnetikoetarako, abiadura handiko masailezurren eraginez zunda kalteak saihesteko.

     -- Ez erabili denbora luzez azido, alkali edo kontzentrazio handiko disolbatzaile organiko indartsua duten inguruneetan; zigilatzeko osagaiak lehenago herdoildu eta huts egingo dute.

Esaldi bakarreko laburpena

     SOLH MHZ2 maiztasun handiko estandarrak eta MHZL2 traza luzeko harrapaketa pneumatiko paraleloak pistoi bikoitzeko gida linealaren egitura hartzen dute ± 0,01 mm-ko zehaztasunarekin, D/S/C hiru ekintza-modu eta baraila eta ataka trukagarri anitzekin, M9BW posizio magnetikoko etengailuekin hornituta, oso erabilia 3C, hardware, ontziratze-pieza automatikorako eta EOAT transferentziarako.
