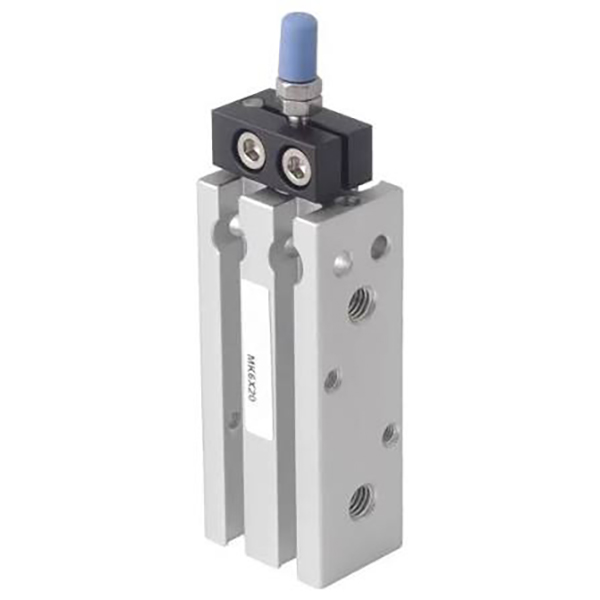

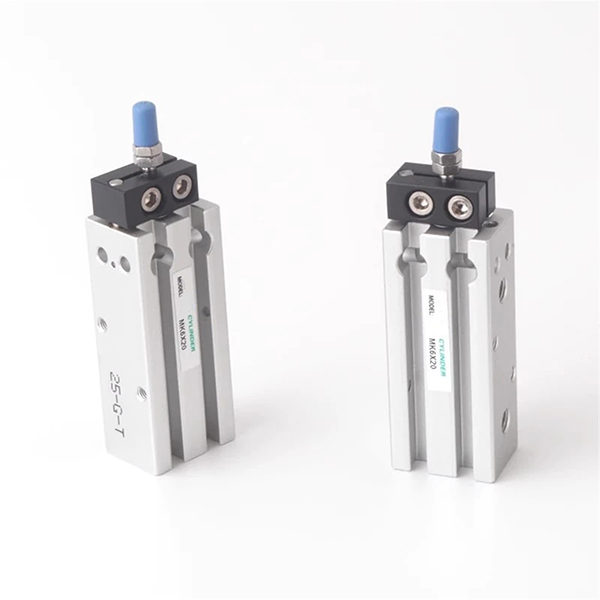

MK serieko muntaketa anitzeko zilindroa

MK serieko muntaketa anitzeko errotazioaren aurkako zilindro trinkoa

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH MK serieko muntaketa anitzeko zilindro mehea MD zilindroaren bertsio berritua da, errotazioaren aurkako mekanismoarekin. Gorputz karratua sei gainazaleko instalazioa onartzen du euskarri gehigarririk gabe. Bihurriduraren aurkako egiturak pistoiaren biratzea mugatzen du, zilindro anitzeko instalazio paraleloa ahalbidetzen du, espazio mugatuko doitasuneko automatizaziorako aproposa kokapen angeluarrarekin. Zuzenean truka daiteke Airtac MD eta SMC CQS serieekin.

Egitura eta Ezaugarriak

     -- Aluminiozko gorputz mehe karratua, errotazioaren aurkako gida zirrikitua integratua;

     -- Anodizatu gogorreko kanoia, kromatua pistoi-barra, iraunkorra eta arina;

     -- Aldaera osoak: MK (efektu bikoitza), MSK (udaberria luzatzen), MTK (madaberria erretiratua), MKD (hastaka bikoitza), MKJ (hastaka bikoitza trazu erregulagarria); -S atzizkia iman barnerako;

     -- Errotazioaren aurkako zehaztasuna ≤±0,5°, saihestu piezaren desbideratze angeluarra;

     -- Aurrealdean, atzean, ezkerrean, eskuinaldean, goiko eta beheko aldeetan munta daiteke; elkarren ondoan muntaia paraleloan eustea;

     -- Sentsore zirkunferentzialak etengailu magnetiko malguak instalatzeko.

Ereduaren Kodeketa Araua

   1. Adibidea: MK20-50-S

     -- MK: Serie kodea; K=errotaren aurkakoa; D=hastaka bikoitza; J=ibilbide erregulagarria

     -- 20: Zuloaren tamaina: 6/10/16/20/25/32 mm

     -- 50: trazuaren luzera 5~100mm

     -- -S: Eraztun iman barneratua

Zehaztapen Teknikoak

Bultzada eta tiraketa teorikoa @0.5MPa (Hastaka bakarra, N)

Hautaketa Gida

     -- Aukeratu zuloa lan-kargarako gutxienez %50eko segurtasun-marjina duena;

     -- Gehitu 5 ~ 10 mm-ko hobaria bidaia-ibilbide praktikoari; gehienezko trazu estandarra: 100 mm;

     -- Aukeratu -S eredua posizioa hautematea beharrezkoa bada; hautatu MKD haga bikoitza alboko karga baldintzarako.

Esaldi bakarreko laburpena

     SOLH MK sei gainazaleko zilindro trinkoa errotazioaren aurkako mekanismoaz hornitua, zehaztasunez kokatzea eta zilindro anitzeko diseinu trinkoa espazio mugatuko automatizazio ekipoetan.
