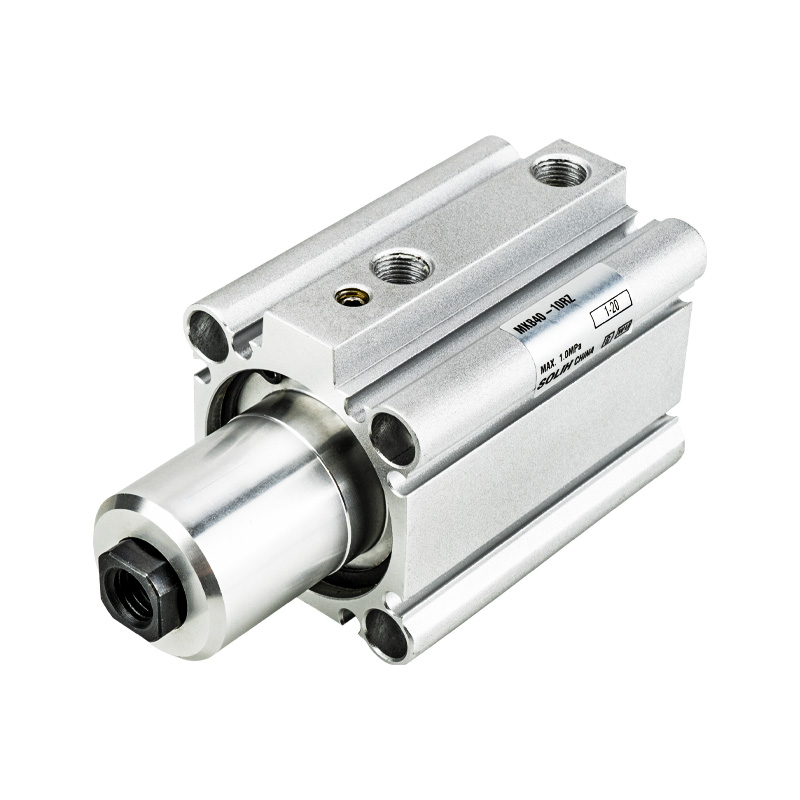

MK serie birakaria Besarkada zilindroa | 90°-ko biraketa eta 2-in-1 zilindro pneumatikoa

Marka: SOLH by Richge Technology

Produktuaren ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

     SOLH MK seriea 2-in-1 birakari zilindro estandarra da, 90°-ko biraketa eta estutze mugimendu lineala integratzen dituena. φ12mm-tik φ63mm-ra bitarteko zulamen-tamainak estaltzen ditu 5mm-tik 50mm bitarteko trazu estandarrekin. Instalazio oso trinkoa, 3 aldiz hobetutako inertzia-momentua, 4 alboetako etengailu magnetikoaren muntaketa eta aukerako ezkerreko/eskuineko biraketarekin, zilindro hau ezin hobea da espazio-murrizketa duten estazio automatizatuetarako piezak kokatzeko, finkatzeko eta finkatzeko, oinarrizko osagai pneumatiko gisa funtzionatzen duen instalazio automatikoen sistema estandarretarako.

1. Errotazio konposatua eta estutze mugimendua

• Lan-sekuentzia: Erretiratu → 90° ezkerreko/eskuineko biraketa → luzatu estutzeko; Alderantzizko sekuentzia: Besarkada askatzeko atzera egin → 90°ko biraketa alderantzikatu → Berrezarritzeko luzatu.

• Zehaztasun handiko posizionamendua: 90°-ko biraketa-angelu finkoa ± 5°-ko tolerantziarekin, errotazioaren aurkako errendimendu bikaina eta kokapen errepikakorreko zehaztasun fidagarria eskainiz.

2. Karga Ahalmen Handia Berritua

• 3X Inertzia Pare handiagoa: Berritutako MK serie berriak inertzia-momentu onartzen duen hirukoiztu egiten du, MK2 serie tradizionalen karga astuneko errendimenduarekin bat eginez, abiadura handiko funtzionamendura eta inertzia handiko piezak estutzeko agertokietara ezin hobeto egokituz.

• Pintza-indar indartsua: Gehienezko φ63 zuloaren ereduak 12,4 kN-ra arteko estutze-indar indartsua eskaintzen du 0,5 MPa-n, eta aplikazio astunetarako estutze egonkorra eta irmoa bermatzen du.

3. Gorputz trinkoa eta norabide anitzeko instalazio malgua

• Egitura argala eta laburtua: Gorputz ultramehearen diseinua MK2 zilindro konbentzionalak baino luzera orokorra 3 ~ 10 mm laburragoa duena, espazioaren erabilera asko hobetuz ekipoen diseinu estu eta trinkoetarako.

• Alde anitzeko etengailuaren muntaketa: 4 alboetako etengailu magnetikoaren instalazioa onartzen du (φ20/φ25 2 alboetarako soilik). Kapsulatutako etengailuen diseinuak kanpoko esposizioa eta interferentziak saihesten ditu, zirkuitu diseinu malgua eta txukuna ahalbidetuz.

• Muntatzeko metodo unibertsala: zeharkako zuloekin eta mutur bikoitzeko hariztutako zuloekin hornituta, muntaketa zuzeneko finkoarekin eta bridarekin bateragarria muntatzeko hainbat baldintza betetzeko.

4. Errendimendu fidagarria eta iraunkorra

• Buffering egonkorra: Efektu bikoitzeko egiturak aldebiko gomazko bufferekin eraginkortasunez murrizten ditu funtzionamendu-inpaktua, bibrazioa eta martxan epe luzerako funtzionamendu zikliko egonkorra izateko.

• Oliorik gabeko Eragiketa: Oliorik gabeko lubrifikazio-diseinu profesionala hartzen du, hautsik gabeko eta lan-ingurune garbietarako egokia.

• Konfigurazio magnetiko estandarra: Eraztun magnetikoa integratua, etengailu magnetikoetarako muntatzeko zirrikitu gordeekin, trazuaren posizioa hautemateko erosoa.

Ereduen izendapen-arauak eta ordena-adibideak osatu

1.Eredu tipikoen adibideak: MKB20-10RZ, MKB40-20LZ-M9BW

2.Ordena estandarraren adibideak

• Eskuineko biraketa estandarra: MKB25-15RZ (φ25 zuloa, 15 mm-ko ibilbidea, erlojuaren orratzen norantzan biraketa, etengailurik gabe)

• Ezkerreko biraketa etengailu bikoitzekin: MKB32-20LZ-2S (φ32 zuloa, 20 mm-ko ibilbidea, erlojuaren orratzen norantzan biraketa, posizio bikoitzeko etengailuak)

• Zulo handia Heavy Duty mota: MKB63-50RZ (φ63 zuloa, 50 mm-ko gehienezko ibilbidea, eskuineko biraketa karga astunak estutzeko)

Parametro tekniko orokorrak (20 ℃, 0,5 MPa baldintza estandarra)

1. Oinarrizko Zehaztapenak

• Eragiketa modua: Efektu bikoitzeko mugimendu konposatua (90°-ko biraketa + estutze lineala)

• Laneko presioaren barrutia: 0.1~1.0MPa; Froga-presioa: 1.5MPa

• Giro-tenperatura: -10 ℃ ~ 70 ℃ (izozterik gabe); -10 ℃ ~ 60 ℃ etengailu magnetikoak instalatuta

• Pistoiaren funtzionamendu-abiadura: 50~200mm/s

• Buffer modua: Aldebiko gomazko buffera

• Lubrifikazio modua: Oliorik gabeko funtzionamendua (ez da lubrifikaziorik behar)

2. Pintzatzeko indarraren datuak (unitatea: kN @0.5MPa)

3. Onartutako inertzia-momentua (unitatea: kg·m²)

4. Produktuaren pisua (unitatea: kg @ 20 mm-ko trazua)

Aplikazioaren eszenatoki tipikoak

• Piezen kokapena eta estutzea: Oso erabilia makina-erremintaren osagarrietarako, soldadura-kokapenerako, estanpazio-finkatzeko eta muntaketa-estaziorako estutzeko. 2-in-1 biraketa eta clamping diseinu integratuak egitura mekanikoa sinplifikatzen du eta instalazioko espazioa aurrezten du.

• Osagai Elektronikoen eta Zehaztasun-konponketa: Oliorik gabeko eta hauts baxuko ezaugarriak ezin hobeto egokitzen dira erdieroaleen erretilua giltzatzea, telefonoaren oskolaren kokapenari eta mikro-zehaztasuneko piezak finkatzeari, garbitasun eta doitasun handiko eskakizunak betez.

• Transferentzia automatizatuen mugatzea: Mahai birakariak mugatzeko, iraultzeko mekanismoaren kokapenerako eta traza laburreko finkatzeko estazio birakarietarako aproposa, mugimendu konposatuen errendimendu egonkorra eta errepikagarria eskainiz.

• Garrantzia Astuneko Finkatze Estazioak: Pintze-indar handiko eta desbideratze-aurkako gaitasun bikainaz hornituta, pieza astunak estutzeko, moldeak finkatzeko eta karga handiko doitasuneko kokapen-egoeretarako aplikagarria da.

3 urratseko hautapen gida bizkorra

1. Bore Tamaina Hautaketa: Hautatu zulamenaren tamaina benetako estutze-kargaren arabera. Ziurtatu estutze indar teorikoa ≥ benetako karga × 1,5 segurtasun-faktorea; lehenetsi φ40 edo handiagoa zuladura lan astunetarako.

2. Trazuaren hautaketa: Pintze-ibilbide estandarra 5 mm eta 50 mm bitartekoa da. Hautatu trazua benetako piezaren altueran oinarrituta, eta erreserbatu 3 ~ 5 mm-ko marjina interferentzia mekanikoak ekiditeko.

3. Konfigurazio hautaketa

￮ Biraketa Norabidea: Aukeratu RZ (erlojuaren norantzan eskuineko biraketa) edo LZ (erlojuaren norantzan ezkerreko biraketa) tokiko geltokiaren diseinuarekin bat etortzeko.

￮ Posizioa hautematea: Hautatu 2S etengailu bikoitzeko konfigurazioa posizio bikoitzeko seinaleak lortzeko, estutzeko eta askatzeko egoera.

Esaldi bakarreko laburpena

     SOLH MK serie birakari zilindro estandarrak 90°-ko biraketa eta estutze lineal funtzioak integratzen ditu, 3 aldiz inertzia-momentua berritua, gorputz ultra-trinkoa, noranzko anitzeko muntaketa eta karga astuneko estutze-gaitasun sendoa, espazioa aurrezteko eta egonkortasun handiko irtenbide pneumatiko optimo gisa eta finkatze-kokapen automatikorako finkatze-estazioetarako.
