MRHQ seriea Harrapaketa birakaria integratua (Bane-mota, helduera eta biraketa guztiak)

Marka: SOLH by Richge Technology

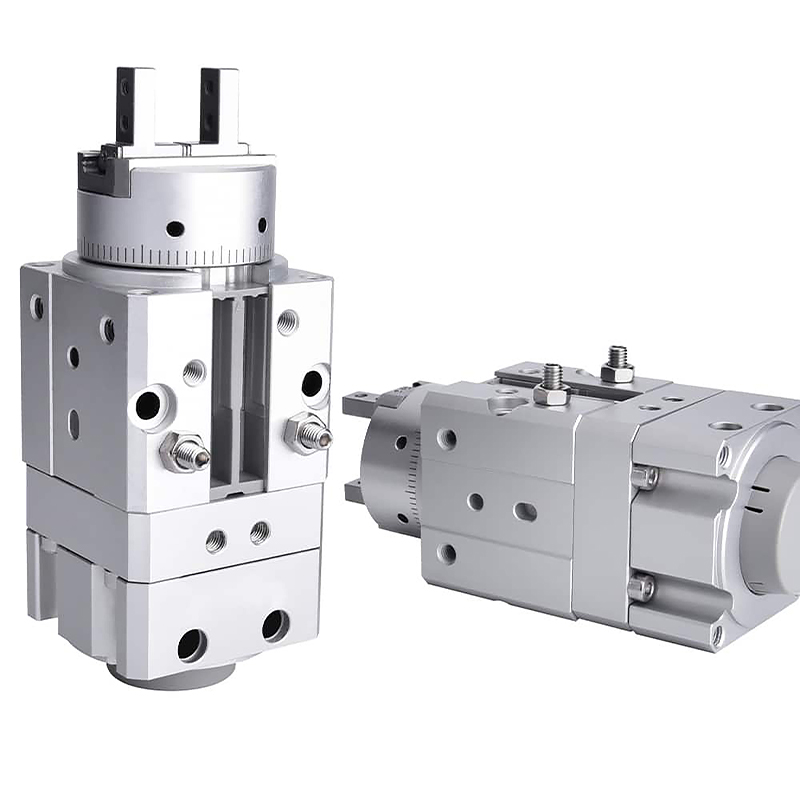

Produktuen ikuspegi orokorra

     SOLH MRHQ seriea paleta motako zilindro birakaria eta 2 masailezur paraleloko harrapaketa konbinatzen dituen eragingailu integratua da. Oinarrizko abantailak: egitura integratua ultra-trinkoa, 90° / 180°-ko kulunka angelu estandarra, ±10°-ko angeluaren doikuntza fina, 5 noranzko muntaketa unibertsala, abiadura handiko eta doitasun handiko funtzionamendua. Zama arin eta ertaineko piezak estutzeko, iraultzeko, transferentzia-lerroaren norabidea aldatzeko eta espazio mugatuko estazioetarako hobetsia da. Ordeztu mahai birakariaren eta harrapaketa bereiziaren konbinazio diskretua diseinu mekanikoa errazteko.

Oinarrizko Egitura eta Laneko Ezaugarriak

     - Funtzionamendu-printzipioa: paleta birakarien unitate integratuak irteera-ardatzaren biraketa gidatzen du, harrapaketa paraleloarekin bat datorrena. Pieza bakarreko egitura konektatzeko euskarri gehigarririk gabe.

     -- Integrazio Merezimendua: Luzera orokorra % 20 gutxitu da zatitutako mahai birakariarekin eta harrapaketa-multzoarekin alderatuta. Saihestu hodiak/kableak kulunkatzea eta tiraka biratzerakoan mugimendu leunago eta erantzun azkarrago izateko.

     -- Swing angeluaren doikuntza: 90° eta 180°-ko bertsio estandarrak. Amaierako torlojuek ±10°-ko doikuntza osoa ahalbidetzen dute (±5° mutur bakoitzean) angelu anitzeko kokapen-eskakizunak asetzeko.

     -- Muntaketa malgua: 5 muntaketa-aurpegi (2 mutur axial aurpegiak + 3 albo alboak). Buruak kokatzea goiko/beheko eta alboetako kokapen-zuloen zuloetan zentratzeko eta erraz muntatzeko.

     -- Materiala eta iraunkortasuna: anodizatutako aluminiozko gorputz gogorra, higadura-erresistenteak diren paleta zigiluak eta altzairu herdoilgaitzezko masailak. Bizitza mekanikoa ≥5 milioi ziklo, egonkorra maiztasun handiko linea automatizatuetarako.

     -- Sentsoreen bateragarritasuna: Fabrikan eraztun magnetikoarekin hornituta. Gehienez lau etengailu magnetiko onartzen ditu: bi muga birakariak antzemateko eta bi masailezur ireki/itxitako feedbackerako, begizta itxiko posizioaren kontrol osoa lortzeko.

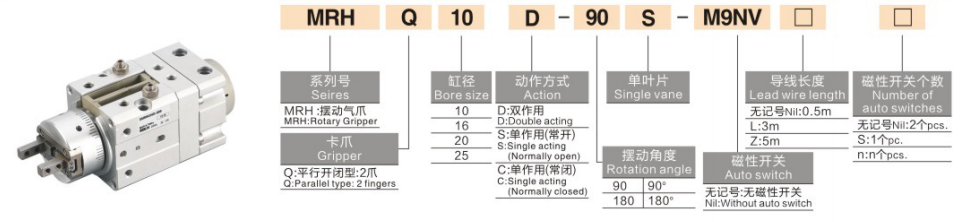

Ereduen Kodetze Arau osoa

 1. Ereduaren adibidea: MRHQ16D-90S-M9B

  2. Eskaera estandarraren erreferentzia-adibideak

     -- MRHQ10D-90S: Bore 10, efektu bikoitzeko masailezurra, 90°ko biraketa, paleta bakarreko unitate birakaria, etengailurik gabe

     -- MRHQ25D-180S-M9BW: Bore 25, 180°-ko swing, M9BW etengailu magnetikoarekin hornitua

Nukleo unibertsalaren zehaztapen teknikoak (probaren presioa: 0,5 MPa)

Oinarrizko abantaila lehiakorrak

  1. Guzti-bateko egitura trinkoa, espazioa aurrezteko eta mugimendu egonkorra

     - Harrapatzeko eta biraketa-funtzio konbinatuak dimentsio orokorra murrizten du, kable/hodien arrastaketa ezabatzen du biraka bitartean, ekipoen barrunbe estuetarako aproposa.

  2. 90° / 180°ko swing estandarra angelu-sintonizazio finarekin

     -- ±10°-ko biraketa-tarte erregulagarria, pieza iraultzeko, norabide transferentziarako eta angelu anitzeko kokapen prozesuetarako egokia.

  3. 5 noranzkoko muntaketa + doitasun-kokapen-egitura

     -- Orientazio anitzeko axial eta alboko instalazioak, kokapen-buruak eta zulo-zuloak zentratzea errazten du eta martxan jartzeko denbora laburtzen dute.

  4. Maiztasun handiko eta doitasun handiko karga arin/ertainetarako

     -- Jaw errepikatzeko zehaztasuna ± 0,01 mm, masailezurra 180 cpm-ra arte; 0,1 ~ 5 kg bitarteko piezetarako diseinatuta dago.

  5. PLC interblokeorako puntu anitzeko sentsoreen jarraipena

     -- Gehienez lau etengailu magnetiko munta daitezke muga birakarien posizioak eta masailezur irekia/itxitako egoera aldi berean kontrolatzeko sekuentzial automatikorako.

Muntatze-metodoak eta aplikazio industrial tipikoak

  1. Muntatzeko aukerak

     -- Muntaketa horizontal axiala: piezaren norabide aldaketa muntaketa-lerroetan

     -- Luzetarako muntaketa bertikala: goranzko karga gehi makina-erremintaren txandakatze-ekintza

     -- Alboko alboko muntaketa: alboko heldulekua eta iraultzea geltoki mugatuetan

  2. Aplikazioaren eszenatoki tipikoak

     -- 3C eta Elektronika: Telefonoaren karkasak, bateria-estalkiak eta miniaturazko doitasun-osagaiak heldu eta iraultzea

     -- Automobilgintzako osagaiak: barruko plastikozko piezak, gomazko elementuak eta galdaketa txikiak transferitzea

     -- Packaging & Logistics: Kutxa txikien, paletaren eta poltsadun materialen norabide aldaketa

     -- Automatizazio orokorra: Estazioen aldaketa, 180°-ko piezaren biraketa eta kokapen muntaia

3 urratseko hautaketa gida azkarra

  1. Aleen hautaketa piezaren masaren arabera

     -- 10 ≤ 1 kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. Mantendu gutxienez %30eko segurtasun-marjina.

  2. Swing angeluaren berrespena

     -- Hautatu 90S 90°-ko fakturaziorako; hautatu 180S 180° iraultzeko. Aukeratu MRHQ trazu birakaria doikuntza fina behar bada.

  3. Konfigurazioaren parekatzea

     -- Begizta itxiko posizioaren kontrola: instalatu M9 serieko lau etengailu magnetiko birakariak eta masailezurren egoera kontrolatzeko.

     -- Instalazio-diseinu mugatua: lehentasuna eman MRHQ eredu integratua mahai birakari zatitu eta harrapaketa-multzoaren ordez.

Esaldi bakarreko laburpena

     SOLH MRHQ paleta-motako harrapaketa birakari integratuak masailezur paraleloen euskarria eta errotazio birakaria konbinatzen ditu unitate trinko batean, 90°/180°-ko swing angelu erregulagarriarekin, 5 noranzkoko muntaketarekin eta sentsore anitzeko bateragarritasunarekin; karga argi eta ertaineko irtenbide ezin hobea piezak iraultzeko, kargatzeko/deskargatzeko eta norabide-transferentziarako espazio mugatuko ekoizpen-lerro automatizatuetan.
