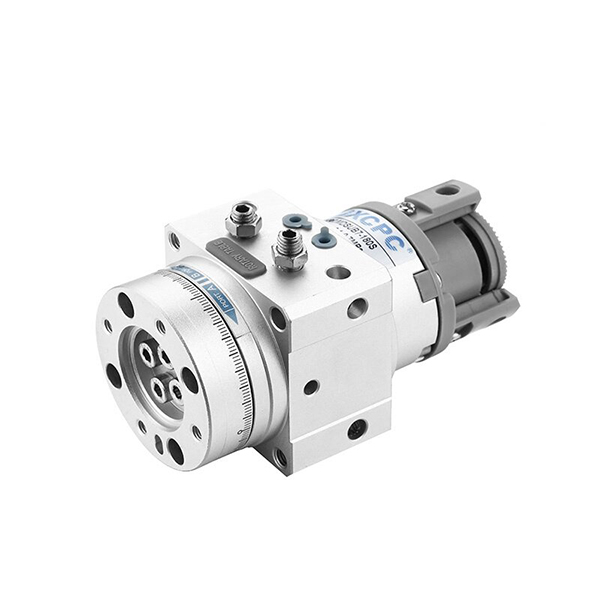

MSUB serieko paleta zilindro birakaria | Zehaztasun handiko zilindro oszilatzaile trinkoa

Marka: SOLH by Richge Technology

1. Produktuen ikuspegi orokorra eta oinarrizko egitura-ezaugarriak

     SOLH MSUB seriea zehaztasun handiko paleta bakarreko mahai birakarien zilindro bat da, karga arineko doitasun oszilatzaileen aplikazioetarako diseinatua. Egitura trinko integratua, swing angelu doigarria, gainazal anitzeko muntaketa eta atzerakada oso baxua ditu. 4 tamainako zehaztapenak ditu (φ10/φ15/φ20/φ30 zundaketari dagozkionak), asko aplikatzen da manipulatzaileen errotazioan, indexazio txikian kokatzean eta piezak iraultzeko geltokietan, doitasun handiko produkzio-lerro automatizatuetarako doitasun handiko swing soluzio nagusi gisa balio duena.

  1.1 Mahai birakari integratua eta zilindroen egitura

     Plataforma birakariaren eta gidatzeko zilindroaren diseinu integratuak engranajeen sakea guztiz kentzen du zurruntasun orokorra hobetuz. Eredu estandarrak iraupen-tolerantzia oso baxua lortzen du, eta MSUA bertsio berrituak zehaztasun handiko plataformak ≤0,03 mm-ko zehaztasuna eskaintzen du, doitasun-kokapen egonkorra eta errepikakorra bermatuz.

 1.2 Karga handiko paleta bakarraren diseinua

     Paleta bakarreko egitura-diseinu optimizatua hartuta, zilindroak bolumen txikiagoa eta pisu arinagoa ditu. Bere karga-ahalmena tamaina bereko CRB1 serieko zilindro tradizionalak baino 2 ~ 3 aldiz handiagoa da, miniaturizazioa eta momentu handiko irteera aldi berean gauzatuz.

  1.3 Zehazki erregulagarria den kulunka angelua

     • Trazu estandarra: 90° / 180° hautazkoa birakari eskakizun askotarako.

     • Doikuntza Finaren Tolerantzia: Paleta bakarreko diseinuak ±5°-ko doikuntza fina onartzen du bi muturretan; paleta bikoitzak ±2,5°-ko sintonizazio fina onartzen du.

     • Kokapen-zehaztasuna: 90°±10′/180°±10′-ko swing-angeluaren tolerantzia zorrotza, zehaztasun handiko indexatzeko eta iraultzeko baldintzak betetzen dituena.

 1.4 Muntatze eta kanalizazio aukera malguak

     • Hodigintza modua: Alboko hoditeria eta hodi axiala aukeran; etengailu magnetikoz hornitutako modeloek alboko hoditeria soilik onartzen dute seinalea egonkorra lortzeko.

     • Muntatzeko modua: Aurpegi anitzeko brida-egiturak noranzko omni-norabidezko instalazioa onartzen du, ekipoen barne-espazioa modu eraginkorrean aurrezteko eta diseinu trinkoko eszenatokietara egokituz.

  1.5 Isurketa baxua eta zerbitzu-bizitza luzea

     Zigilatze-egitura berezi pertsonalizatua hartzea barneko eta kanpoko aire-ihesak minimizatzeko. Oliorik gabeko funtzionamendu-diseinu estandarra ekoizpen-ingurune garbietara eta industria-lan-baldintza orokorretara egokitzen da, mantentze-kostuak murriztuz eta etengabeko zerbitzu-bizitza luzatuz.

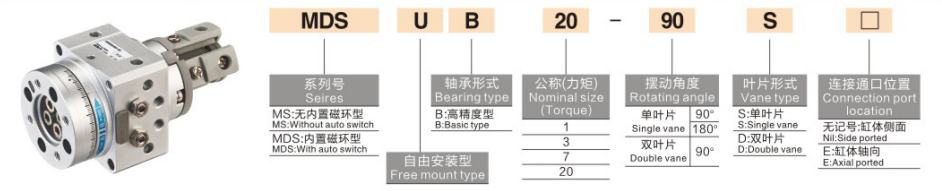

2. Ereduen izendapen-arauak eta ordena-adibideak osatu

  1. Eredu tipikoen adibideak: MSUB7-180S, MDSUB20-90S

  2. Agindu estandarraren adibideak

     • Eredu ez-magnetikoa estandarra: MSUB7-180S (7 tamaina, 180°-ko kulunka angelua, eraztun magnetikorik gabe)

     • Feedback magnetikoaren eredua: MDSUB20-90S (Tamaina 20, 90°-ko swing-angelua, eraztun magnetikoa barneratua etengailuak instalatzeko)

3. Parametro tekniko orokorrak (20 ℃, Baldintza estandarra)

  3.1 Oinarrizko zehaztapenak

     • Eragiketa modua: Efektu bikoitzeko paleta bakarra

     • Laneko fluidoa: Aire konprimitua (oliorik gabeko funtzionamendua)

     • Giro-tenperatura: 5 ℃ ~ 60 ℃

     • Laneko presioaren barrutia: 1. tamaina: 0.2~0.7MPa; Tamaina 3/7: 0.15~0.7MPa; 20 tamaina: 0,15 ~ 1,0 MPa

     • Swing-denbora (@0.5MPa): 0,07 ~ 0,3 s/90° (erregulagarria)

     • Errodamendu mota: Karga handiko errodamendu irristakorra

  3.2 Funtsezko Errendimendu Parametroen Taula

4. Oinarrizko konfigurazio eta hautaketa jarraibideak

  4.1 Tamaina hautatzea (momentuaren eta kargaren arabera)

     • 1. tamaina (φ10): 0,3 N·m-ko momentu-irteera, mikro karga ultra-arinetarako (≤1kg) eta maiztasun handiko doitasun-higidura birakarietarako egokia.

     • 3. tamaina (φ15): 0,7 N·m-ko momentu-irteera, karga txikiko (1 ~ 3 kg) aplikazioetarako aproposa, hala nola beso robotikoen artikulazioen biraketa.

     • 7. tamaina (φ20): 0,9 N·m-ko momentu-irteera, karga txiki eta ertaineko (3 ~ 5 kg) indexatzeko posizionamendua eta piezak iraultzeko estazioak ezin hobeto uztartuz.

     • 20 tamaina (φ30): 2,9 N·m-ko momentu handiko irteera, karga astun ertaineko (5 ~ 10 kg) kokapen birakaria egiteko zereginetarako aplikagarria.

  4.2 Angelua eta zehaztasuna hautatzea

     • 90°ko Swing Angelua: angelu zuzeneko iraultzeko eta norabide aldatzeko diseinatua, oso erabilia piezak kargatzeko/deskargatzeko eta 90°-ko gidatzeko kokapenean.

     • 180°ko Swing Angelua: Ziklo erdiko errotaziorako eta pieza iraultzeko egokia, 180°-ko alderantzizko posizionamendua eta bi norabideko geltokia aldatzeko.

     • Zehaztasun handiko eguneratzea: Aukeratu MSUA seriea zehaztasun ultra-altuko eskakizunetarako plataformaren zehaztasuna ≤0,03 mm-ko zehaztasunarekin.

  4.3 Etengailu magnetikoaren konfigurazioa

     • MSUB (ez-magnetikoa): Oinarrizko bertsio ekonomikoa eraztun magnetikorik gabe, errentagarria mugimendu zikliko sinpleetarako, seinalearen feedback-eskaerarik gabe.

     • MDSUB (magnetikoa): Eraztun magnetikoa integratua, D-T791/D-T792 etengailu magnetikoekin bateragarria, arbitrarioki erregula daitezkeen sentsazio-posizioekin, PLC seinaleen lotura-kontrol automatizatua onartzen duena.

5. Aplikazioaren eszenatoki tipikoak

     • Doitasun-sistema robotikoak: Robot txikien artikulazioen biraketari eta amaierako efektuari kulunkatzeari aplikatzen zaio, tamaina arina, trinkoa eta kokapen-errepikagarritasun handia dituena.

     • Indexazio automatizatuko estazioak: Ezin hobea 90°/180° doitasuneko indexaziorako, detekzio-kokapenerako eta muntaketa-estaziorako kokapenerako elektronika eta etxetresna txikien industrian.

     • Pieza iraultzea eta gidatzea: Garraia arineko piezak (≤10kg) iraultzeko eta norabide bihurtzeko aproposa, garraiatzaile-lerroetan, erreakzio zero eta inpaktu baxuko biraketa leuna lortuz.

     • Plataforma Birakari Txikiak: Oso erabilia plataforma mikro birakarietan, etiketak inprimatzeko eta markatzeko geltokiaren errotazioan, instalazio malguarekin eta mantentze-zailtasun txikiarekin.

6. MSUB vs CRB2 / CRBU2 serieen konparaketa azkarra

7. 3 urratseko hautapen gida bizkorra

     1. Tamaina hautatzea: Kalkulatu momentua piezaren pisuan eta biraketa-erradioan oinarrituta, segurtasun-faktore ≥2 batekin. Hautatu 1. neurria ≤1kg kargarako, 3. neurria 1~3kg, 7. neurria 3~5kg, 20 neurria 5~10kg.

     2. Angeluaren hautaketa: Aukeratu 90°ko swing angelua angelu zuzeneko iraultzeko eta gidatzeko; aukeratu 180°-ko swing-angelua ziklo erdiko iraultzeko eta alderantzizko kokapenerako.

     3. Hautaketa Funtzionala: Hautatu MDSUB eraztun magnetikoarekin seinalearen feedbacka eta PLC loturarako; eguneratu MSUA seriera doitasun oso handiko kokapen eskakizunetarako.

Esaldi bakarreko laburpena

     SOLH MSUB serieko paleta trinkoko zilindro birakariak doitasun handiko mahaiaren diseinu integratua du, kulunka angelu erregulagarria eta karga-ahalmen handia ditu, erreakzio baxua, egonkortasun handiko eta espazioa aurrezteko doitasun-soluzio birakariak eskaintzen ditu 10 kg-ko karga arineko iraulketa eta indexazio automatikoko estazioetarako.
