MSZ serie hiru posizio zilindro birakaria | Cremallera eta pinoi eragile pneumatikoa

Marka: SOLH by Richge Technology

1. Produktuen ikuspegi orokorra eta oinarrizko posizionamendua

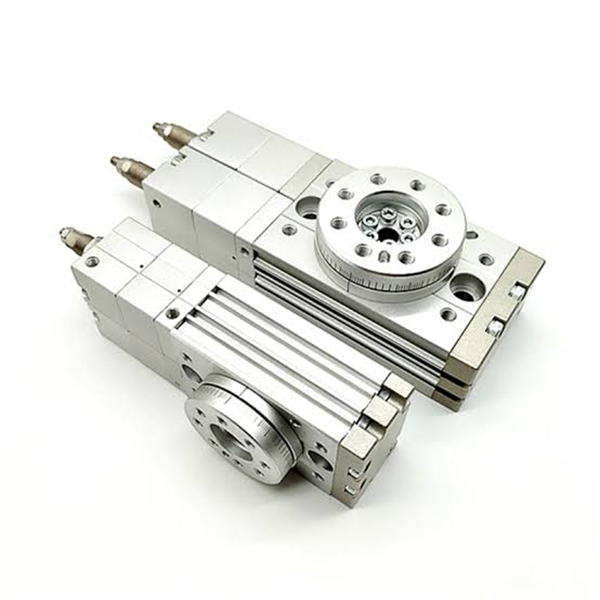

  SOLH MSZ seriea kremailera eta pinoi birakaria duen mahai-zilindro profesional bat da, bereziki diseinatutahiru posizioko posizionamendua. Ezker/erdi/eskuineko (0° / erdiko geldialdia / 180°) geldialdi hirukoitzeko funtzio paregabea du, bi posizioko zilindro birakari estandarrek traza ertaineko geldialdirik lortu ezin duten posizioaren mina konpontzen du. Balbula bikoitzeko zirkuitu konfiguraziorik gabeko 5/3 bideko presio ertaineko solenoide balbula bakar batek kontrolatuta, sistema pneumatikoen diseinua asko errazten du. Erdiko posizioak ± 10 °-ko doikuntza fina onartzen du, bi muturrek 0 ~ 95 °-ko angeluaren sintonizazioa egiten duten bitartean, piezak desbideratzeko, sailkatzeko, estazio anitzeko indexatzeko eta derrigorrezko tarteko kokatzea eskatzen duten agertokietarako irtenbide pneumatiko ezin hobea da.

  1.1 Serieak hautaketa azkarraren muina

Oinarrizko produktuen posizionamendua: 0° (Ezkerrean) → Erdian (Erdian) → 180° (Eskuinean) hiru geldialdiko biraketa zehatza lortzen du tarteko posizio erregulagarriarekin, angelu anitzeko kokapen malguaren eskakizunei erantzuteko.

2. Oinarrizko Parametro Teknikoak (SOLH Araua)

  2.1 Oinarrizko zehaztapenak

     • Bore Tamaina: 10 / 20 / 30 / 50

     • Eragiketa modua: Efektu bikoitza, kremailera bikoitza eta pinoia, hiru posizioko erdi-stop

     • Lan-presioa: 0.2~1.0MPa (Gomazko buffer mota); 0.2~0.6MPa (Buffer hidrauliko mota)

     • Froga Presioa: 1,05 MPa

     • Laneko Tenperatura: 0 ℃ ~ 60 ℃ (izozte-ingurunerik gabe)

     • Swing Angelua: 0~95° mutur bakarrerako, guztizko angelu erregulagarria 0~190°

     • Erdiko geldiunearen doikuntza: ±10°-ko sintonizazioa erdiko posizioan oinarrituta

     • Kokapen-zehaztasuna: ± 0,02 mm (MSZA zehaztasun handiko mota); ± 0,05 mm (MSZB oinarrizko mota)

     • Lubrifikazio modua: Oliorik gabeko autolubrikatze-eragiketa

     • Portuko haria: M5×0,8 (10/20 zuloa); M8 × 1,25 (30/50 zuloa)

  2.2 Irteerako momentua eta karga onargarria (0.5MPa)

  2.3 Buffer Energia Xurgatzeko Ahalmena

3. Egitura-ezaugarriak eta hiru posizioko lan-printzipioa

  3.1 Oinarrizko Egiturazko Abantailak

     • Dual-Rack eta bi pistoi erdiko geldiunearen egitura: rack bikoitza gidatzeko engranajea eta erdiko geldiuneko pistoiaren diseinu independentea hartzen du, atzerako erreakzioa ezabatuz eta hiru posizioen aldatzean momentu egonkorra eta koherentea ateratzen du.

     • Mahai birakarien diseinu integratua: Pieza zuzeneko muntatzeko kokapen-zuloekin hornitua, zurruntasun handikoa eta instalazio sinple eta azkarrarekin osagarririk gabe.

     • Erdiko Hollow Zuloa: Erdiko zulo barneratua (Ø6~Ø12), aire-hodiak eta kable elektrikoak ondo pasatzeko aukera ematen du, kableatuak eta hoditeria integratuak eginez.

     • Angeluaren doikuntza independentea: Doikuntza profesionaleko torlojuez hornituta, ezkerreko/eskuineko muga-angeluen eta erdiko geldiunearen posizio fin independentea onartzen duena, angelu-kalibrazio malgua eginez.

     • Etengailu magnetikoen zirrikitu estandarrak: Erreserbatutako zirrikitu estandarrak bi aldeetan, D-M9B eta D-A93 etengailu magnetikoekin bateragarriak, ezkerreko/erdiko/eskuineko hiru posizioen denbora errealean hautematea seinale automatizaturako.

  3.2 Hiru posizioen kontrolaren printzipioa (Oinarrizko abantaila)

   MSZ serieak bakarrik eskatzen du5/3 bideko presio ertaineko solenoide balbula bat Hiru posizioko kommutazioa gauzatzeko, ez da balbula bikoitzeko edo aire-zirkuitu konplexurik aldatzeko behar, sistemaren egitura sinplifikatzen duena eta ekipamenduaren kostu orokorra murrizten duena.

     1. Ezkerreko posizioa (0°): Solenoide balbula ezkerreko geltokiaren aire sarrera, albo bakarreko aire-hornidura eta alderantzizko ihesa, mahai birakaria gidatzen du 0°-ko ezkerreko muga-posizioan zehaztasunez blokeatzeko.

     2. Eskuineko posizioa (180°): Balbula solenoidearen eskuineko geltokiaren aire sarrera, aire-zirkuituaren ekintza alderantzizkoa, mahai birakaria 180°-ko eskuineko muga-posizioan biratzeko eta blokeatzeko gidatzen du.

     3. Erdiko geldiunearen posizioa (M): Solenoide balbula erdiko geltokia, zilindroaren bi aldeak aldi berean presioratzen dira. Pistoi birakariak indar oreka mantentzen du, eta erdiko geldiuneko pistoi independenteak mahaia aurrez ezarritako erdiko posizioan bultzatzen eta blokeatzen du, tarteko kokapen egonkorra lortuz.

4. Ereduen izendapen-arauak osatu

  Eredu-kode tipikoa: MSZB20-R-M9BL

5. Hautaketa-arauak eta aplikazio tipikoak

  5.1 Hautaketa-lehentasun-arauak

     1. Posizio eskaria lehenik: Aukeratu MSZ seriea hiru posizioko (ezkerreko/erdiko/eskuineko) geldialdia behar duten lan baldintzetarako; MSQ/HRQ bi ​​posizioko zilindro birakariak ez dira aplikagarriak.

     2. Zehaztasun parekatzea: Hautatu MSZA doitasun handiko mota errepikapen handiko kokapen agertokietarako; aukeratu MSZB oinarrizko mota errentagarria agertoki unibertsal orokorretarako.

     3. Abiadura eta karga parekatzea: Hartu -R buffer hidrauliko mota abiadura handiko, karga astuneko eta inpaktu handiko funtzionamendurako; gomazko buffer estandarra nahikoa da abiadura baxuko karga arineko funtzionamendurako.

     4. Karga egiaztatzea: Ziurtatu zorrozki benetako karga erradiala, karga axiala eta tolestura-momentua onargarriak diren balioak baino baxuagoak direla blokeatzea eta kokapen desbideratzea ekiditeko.

  5.2 Aplikazioaren eszenatoki tipikoak

     • Piezen desbideratzea eta ordenatzea: Erdiko kokapenez eta material ezkerreko/eskuineko banaketaz jabetu 0°/90°/180° angelu anitzeko aldaketarekin.

     • Estazio anitzeko indexazioa: Muntaketa, detekzio eta prozesuak transferitzeko estazio automatizatuetarako hiru posizioko kommutazioa.

     • Pieza Flip & Steering: iraultzeko eta gidatzeko ekintza egonkorrak osatu 0° → erdiko → 180°ko biraketa progresiboaren bidez.

     • Automatizazio elektronikoa eta ontziratzea: Botilaren tapoia estutzeko, txiparen kokapenean, angelu anitzeko produktuen detekzioan eta doitasuneko ontziratze-ekipoetan aplikatzen da.

6. MSZ vs MSQ Core Desberdintasunen Konparazioa

Esaldi bakarreko laburpena

     SOLH MSZ serieko hiru posizioko kremailera eta pinoi zilindro birakariak ezkerreko/erdiko/eskuineko geldiune hirukoitzaren kokapen esklusiboa lortzen du balbula bakarreko kontrol sinplearekin, erdiko angelu erregulagarriarekin eta errepikapen handiko zehaztasunarekin, sailkatzeko, indexatzeko eta angelu anitzeko ekipamendu automatizatuetarako pertsonalizatutako irtenbide profesionala izanik.
