MXF seriea zurruntasun handiko zurruntasun-mahaia pneumatikoa

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

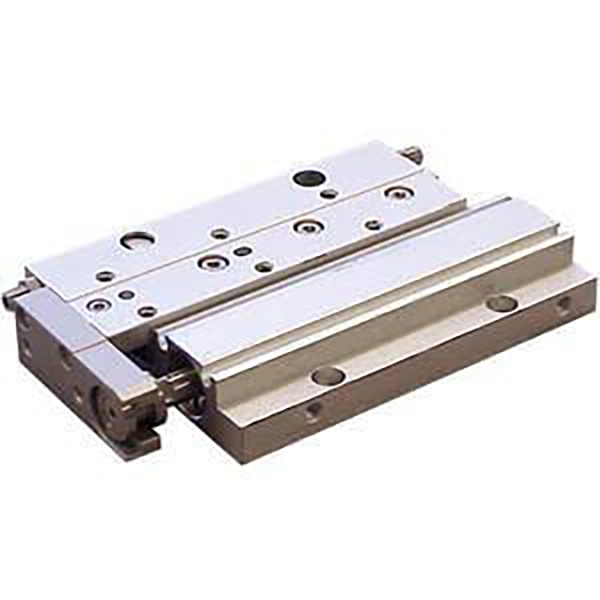

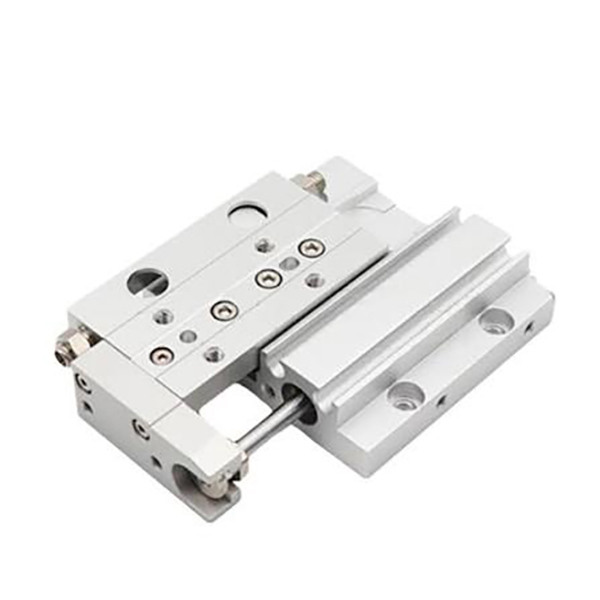

     SOLH MXF seriea altuera mugatuko automatizazio-ekipoetarako diseinatutako ibilaldi luzeko mahai pneumatiko ultramehea da, zurruntasun handikoa. Zilindroaren eta arrabol gurutzatuaren gida-errailaren diseinu paraleloa, goiko/beheko muntaketa-egitura bikoitzeko egitura eta karga ertaineko karga-gaitasuna ditu, zehaztapen bereko ohiko MXS diapositibak baino %40 lirainagoa den gorputz-altuera oso baxua lortzen du. Doitasun ertaineko kokapen egonkorrarekin, ibilaldi luzeko funtzionamendu leunarekin eta maiztasun handiko iraunkortasun ziklikoarekin, sistema automatizatu trinkoetan materiala maneiatzeko, muntatzeko eta geltoki aldatzeko oinarrizko profil baxuko irristagai nagusi gisa balio du.

Oinarrizko posizionamendua eta egitura-ezaugarriak

     -- Ekintza Bikoitzeko Gida Egitura: Efektu bikoitzeko eragiketa egonkorra hartzen du φ8 eta φ20mm bitarteko zuloen tamainarekin, 20 ~ 180N-ko karga ertaineko irteera fidagarria eskaintzen duena, betebehar ertaineko doitasun-kudeaketa-eszenatokiekin ezin hobeto bat eginez.

     -- Zilindro Paraleloa eta Gurutze Arrabolen Gida Diseinua: Gida-erraila eta zilindroa paraleloan jarrita daude, karga-erromatea pistoi-hastaken zigilatzeko mugimendutik bereiziz. Egitura honek zurruntasun handia, marruskadura txikia, zero hutsuneko funtzionamendua eta mugimendu lineal oso leuna eskaintzen ditu.

     -- Soslai baxuko gorputz ultra-mehea: Gorputzaren altuera 16 ~ 27 mm baino ez da, MXS modelo baliokideak baino % 40 txikiagoa. Sakea oso baxua eta ekipamendu oso trinkoa egiteko aukera ezin hobea da.

     --Zehaztasun ertaineko errendimendu fidagarria: 0,03 mm-ko paralelismoa, 0,05 mm-ko bertikaltasuna eta ± 0,02 mm-ko errepikapenen kokapen-zehaztasuna bermatzen ditu, doitasun ertaineko automatizazio-kokapen-eskakizun estandarrak guztiz betetzen dituena.

     -- Alde biko zehaztasun handiko muntaketa: Goiko zeharkako zuloekin eta beheko txorrotadun zuloekin hornituta dago, eta doitasuneko kokapen-zuloekin. Instalazio positiboa eta alderantzizkoa onartzen du, muntatzeko zehaztasun handia bermatuz desmuntatu eta muntatu ondoren.

     -- Hodi malguak eta sentsoreen instalazioa: Zeharkako eta ardatz biko kanalizazioekin bateragarria. Eraztun magnetikoa integratua, irristagailu ezkutuko zirrikitu diseinuarekin, etengailu magnetikoa instalatzeko, instalazioko espazioa aurrezten du egitura-interferentziarik gabe.

     -- Trazu erregulagarria eta Buffer anitzeko aukerak: Poliuretanozko buffer estandarrak bi muturretan kuxin egonkorra izateko. 5 mm-ko trazu erregulagarria du mutur bakoitzeko (10 mm-ko mozketa-tarte estandarra guztira), aukerako X11 zehaztapenarekin 15 mm-ko doikuntza fin ultraluzerako eta aukerako buffer hidraulikoak maiztasun handiko inpaktu agertokietarako.

Ereduen kodeketa-arau osoa

   1. Ereduaren adibidea: MXF12-50-M9BW

   2. Eskaera estandarraren erreferentzia-adibideak

     -- MXF8-20: etengailurik gabeko eredu estandarra, 8 mm-ko zuloa, 20 mm-ko ibilbidea, efektu bikoitza

     -- MXF20-100-2M9B: 20 ​​mm-ko zuloa, 100 mm-ko ibilbide luzea, etengailu magnetiko bikoitzak norabide biko posizioaren monitorizaziorako

     -- MXF16-75-X11: 16 mm-ko zuloa, 75 mm-ko trazua, 15 mm-ko traza luzatuaren doikuntza

Oinarrizko zehaztapen teknikoak (@0.5MPa, efektu bikoitza)

Oinarrizko errendimendua eta produktuaren abantailak

     -- Egitura trinko ultra-mehea Muturreko espazioa aurrezteko: 16 ~ 27 mm-ko gorputz-altuera oso baxuarekin, MXS seriea baino % 40 lirainagoa, ezin hobeto egokitzen da sake txikiko ekipamenduetara eta ohiko diapositibak instalatu ezin diren diseinu modular trinkoetara.

     -- Zurruntasun handiko eta traza luzeko funtzionamendu egonkorra: Gurutze-arrabolen gidak gorputz monolitiko integratuarekin konbinatuta korrika-hutsuneak eta deformazioak ezabatzen ditu. Jitter-free funtzionamendu egonkorra mantentzen du gehienez 100 mm-ko trazu luzean eta maiztasun handiko txirrindularitza baldintzetan.

     -- Alde biko muntaketa moldagarritasun sendoarekin: Goiko zulo bidezko finkapena eta beheko txorrotako zuloaren instalazioa onartzen du, bai positibo eta alderantzizko muntaketarekin bateragarria. Zehaztasunez kokatzea pin zuloez hornituta, behin eta berriz desmuntatu eta muntatu ondoren errepikapenen zehaztasun handia bermatzeko.

     -- Trazu erregulagarria eta estazio anitzeko egokitzapena: 5 mm-ko doikuntza fin estandarra mutur bakoitzeko (10 mm-ko mozketa-tartea guztira). Aukerako X11 zehaztapenak 15 mm-ko trazua luzatzeko doikuntza eskaintzen du, estazio anitzeko prozesu automatizatuetarako traza kalibratzeko eskakizun zehatzak betetzen ditu.

     -- Oliorik gabeko eta zerbitzu-bizitza luzea, mantentze gutxirekin: marruskadura baxuko zigilatzea eta oliorik gabeko funtzionamendu-diseinua hartzen du, 5 milioi ziklo baino gehiagoko bizitzako bizitzarekin. Ingurune industrial garbietan zein ohiko produkzio-lerro automatizatuetan aplikagarria da eguneroko mantentze-baldintza minimoekin.

Muntatze-metodoak eta aplikazio-eszenatoki tipikoak

   1. Muntatze bikoitzeko metodoak

     -- Goiko Muntaketa: Goiko zuloen bidez finkatzen da, goiko kargaren antolaketarekin. Doitasun handiko kokapenerako eta karga egonkorra lortzeko kokapen-pinekin bat dator.

     -- Beheko muntaketa: Beheko txorrotatutako zuloen bidez finkatzen da ekipamenduaren gainazaleko zuzeneko instalaziorako. Muntaketa irmoa du eta alderantziz muntatzeko aplikazioetarako aproposa da.

   2.Industria-aplikazio tipikoak

     -- 3C Elektronika Industria: Pantaila laminatzea, moduluen manipulazioa, PCB plaken transferentzia, detekzio-estazioen aldatzea eta osagai elektronikoen doitasun-kokatzea.

     -- Doitasun Muntaia Automatizazioa: Pieza txikien prentsaketa, terminalen muntaketa, torlojua blokeatzeko tresna gidatzea eta tresneria arinaren funtzionamendu ziklikoa.

     -- Enbalatzeko Makineria: Materiala bultzatzea, ebaketa-erremintaren gidatzea, etiketak laminatzea eta distantzia laburreko materiala garraiatzea.

     -- Automatizazio Orokorreko Ekipamendua: Ekipoen ate-gorputza irristakorra, produkzio-lerroen geltokia aldatzea eta karga ertaineko maiztasun handiko maiztasun-gidatze lineal ziklikoa.

MXF vs MXH vs MXS | Profil baxuko eta diapositiba trinkoko taula konparaketa

Hiru urratseko hautapen gida bizkorra

   1. Zuloaren tamaina kargaren arabera hautatzea: Lotu zuloaren diametroa piezaren pisuaren arabera: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Erreserbatu % 50eko karga-marjina baino gutxiago epe luzerako funtzionamendu egonkorra bermatzeko.

   2. Trazuaren baieztapena: Ibilbide estandarra 10 mm eta 100 mm bitartekoa da. Nahiago MXF seriea traza luzeko eszenatokietarako (≥50mm); hautatu MXH seriea ibilaldi laburreko eta maiztasun handiko txirrindularitzako lan baldintzetarako.

   3. Konfigurazio bat etortzea:
     --  Posizioa hautematea: M9B etengailu magnetiko bikoitzekin hornitu bi norabideko trazuaren posizioa kontrolatzeko.

     -- Trazuaren Doikuntza Fina: Aukeratu estandarra -X10 (5 mm-ko mozketa) ohiko erabilerarako; hautatu -X11 (15 mm-ko mozketa hedatua) trazu anitzeko kalibrazio zehatza lortzeko.

     --  Bufferen optimizazioa: Hartu poliuretanozko buffer estandarrak ohiko funtzionamendurako; eguneratu buffer hidraulikoetara maiztasun handiko inpaktua eta zarata murrizteko eszenatokietarako.

Esaldi bakarreko laburpena

     SOLH MXF serieko zurruntasun handiko mahai pneumatiko ultrameheak MXS baino gorputz-altuera txikiagoa du, arrabol gurutzatua zurruntasun handiko gida, alde biko muntaketa eta traza luzeko karga ertaineko egonkortasuna, altuera mugatuko automatizazio trinkorako eta doitasun ertaineko maiztasun handiko manipulaziorako kostu-errendimendu handiko soluzio gisa balio duena.
