MXH serie trinko estu eta traza luzeko irristagailu pneumatikoko mahaia

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

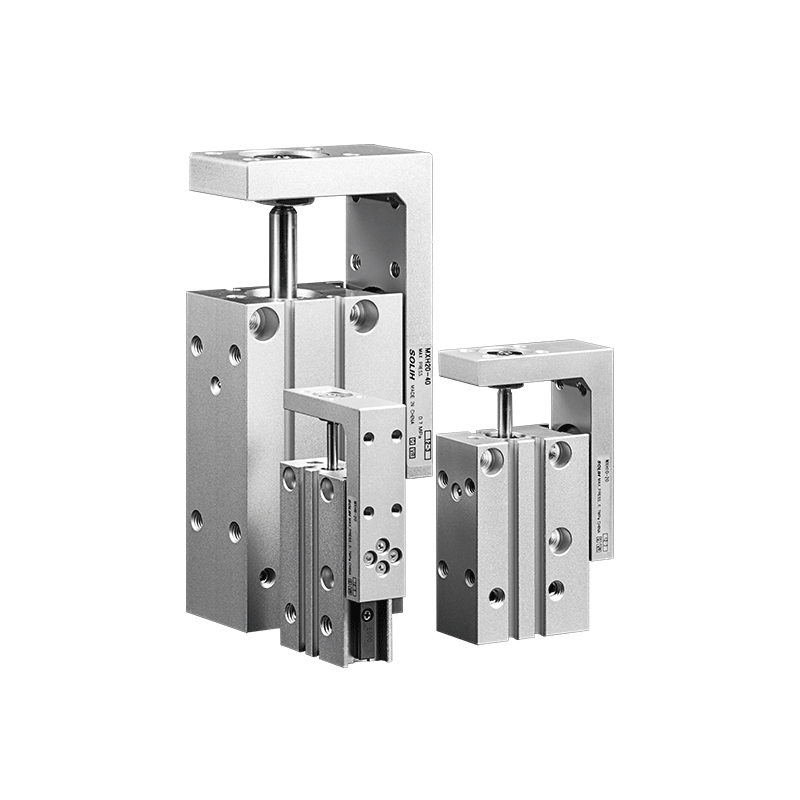

     SOLH MXH seriea bola zirkulatzaile lineal gida sistema batekin hornitutako irristaketa pneumatikoko mahai trinko estua da. Diseinu arina, zurruntasun handia eta 60 mm-ra arteko traza luzearen errendimendua integratuz, gorputz-zabalera oso estua du, instalazio-espazio handia aurrezten duena. Desflexioaren aurkako karga-gaitasun bikainarekin eta doitasun ertaineko kokapen-gaitasunarekin, bereziki optimizatuta dago irristada anitzeko alboko instalazioetarako eta doitasun-transferentziarako eragiketetarako, espazio oso mugatuta dauden agertoki automatizatuetan, 3C elektronikarako eta doitasuneko automatizaziorako ibilaldi luzeko mikro lineal gidatzeko soluzio ezin hobea da.

Oinarrizko Egitura eta Diseinu Ezaugarriak

     --  Pistoi Bikoitzeko Egitura: Pistoi bikoitzeko efektu bikoitzeko gidatzeko modua hartzen du, irteerako indar egonkorra eta funtzionamendu sinkronoaren errendimendu bikaina emanez, maiztasun handiko lan ziklikoetan mugimendu lineal koherentea bermatuz.

     --  Infinite Circulating Ball Guide Rail: bola zirkulatzaile amaigabeko gida linealekin hornitua, egitura zurruntasun handikoa eta mugimendu linealaren egonkortasun bikaina duena. Bidaia-paralelismoa 0,05 mm-ko tartean kontrolatzen da trazu laburretarako, mugimenduaren jitter eta desbideratzea eraginkortasunez saihestuz.

     -- Gorputz trinko ultra estua: Zabalera estuko egitura optimizatua, MXQ eta MXS serieko diapositiba mahai tradizionalak baino askoz lirainagoa, diapositiba anitzen elkarren ondoan antolamendu trinkoa ezin hobeto onartzen duena ekipoen espazioaren erabilera maximizatzeko.

     -- Desplazamenduaren aurkako karga-gaitasun handia: Onartutako momentua MXU serie tradizionalarena baino 6 aldiz handiagoa da gutxi gorabehera, karga eszentrikoarekiko eta cantilever kargaarekiko erresistentzia asko hobetu duena, aldebakarreko indar eragilearen baldintza konplexuetara egokituz.

     --  Norabide anitzeko instalazio malgua: 4 bideko muntaketa onartzen du zeharkako zulo/haridun zuloekin eta luzetarako hariztutako zuloekin. 3 alboko hodien diseinuarekin bat etorrita, instalazio eta kanalizazio-eskakizun anitzak betetzen ditu ekipamendu-egitura estu eta pilatuta.

     -- Sentsoreen Egokitzapen Unibertsala: Eraztun magnetikoa integratua estandar gisa, alde biko sentsore zirrikituekin bateragarriak diren D-M9□ eta A93 serieko etengailu magnetikoekin, trazuaren posizioa detektatzeko eta seinalearen feedback zehatza eginez.

Ereduen kodeketa-arau osoa

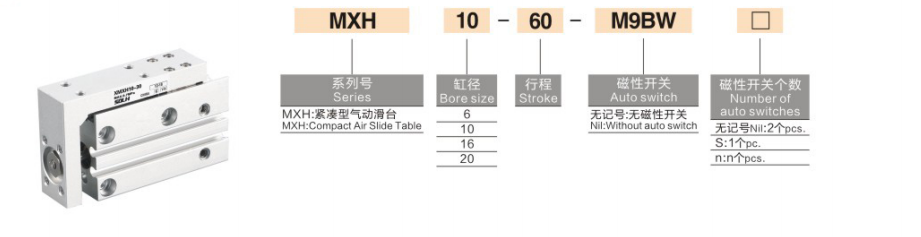

   1. Ereduaren adibidea: MXH16-50Z-M9NL

   2. Eskaera estandarraren erreferentzia-adibidea

     --  MXH10-30-M9BW: 10 mm-ko zuloa, 30 mm-ko trazua, NPN etengailu magnetikoa 1 m-ko hari luzearekin

Oinarrizko Zehaztapen Teknikoak

Irteerako indarra eta karga erreferentzia-diagrama (@0.5MPa)

Segurtasun-faktorea ≥2; Karga bertikalak baimendutako momentua egiaztatzea behar du

Momentu baimenduaren zehaztapena (Desplazamenduaren aurkako karga-gaitasuna, N·m)

Aplikazio-eszenatokiak eta produktuen hautaketa alderatzea

   1. MXH serierako lehentasunezko aplikazio-eszenatokiak

     --  Espazio-mugarik gabeko ekipoak: Gorputz oso estuaren diseinuak mahai labain anitzen elkarren ondoan instalatzea onartzen du, ekipamendu automatizatu miniaturizatuen barrualdeak ezin hobeto egokitzen direlarik.

     --  Zehaztasun ertaineko traza luzeko eragiketak: Gehienezko trazua 60 mm-ra arte ± 0,02 mm-ko errepikapenaren zehaztasunarekin, zilindro pneumatiko arrunten kokapen-egonkortasuna askoz gainditzen duena, zehaztasun ertaineko bidaia luzeko transferentzia-eskakizunak betetzen dituena.

     --  Arin-karga Maiztasun handiko transferentzia: Osagai elektronikoak, terminalak, plastikozko pieza txikiak eta doitasuneko tresneriaren tresnak ziklikoki manipulatzeko eta kokatzeko aproposa.

     --  Desplazamenduaren aurkako kargaren lan-baldintzak: Momentuaren erresistentzia bikainak alde bakarreko indarren eta cantilever instalazioaren eszenatokietan funtzionamendu egonkorra ahalbidetzen du, irristagarri arrunten desbideratze- eta jitter-arazoak konponduz.

MXH vs MXQ vs MXS serieen alderaketa

Lanbide-Hautaketa Jarraibideak

     --  Bore-tamaina bat etortzea: Kontrolatu karga horizontala balio nominalaren % 50ean eta karga bertikala balio nominalaren % 25ean, 2 baino gutxiagoko segurtasun-faktorearekin bermatuta epe luzerako funtzionamendu egonkorra bermatzeko.

     -- Trazuaren erreserba: Erreserbatu 5 ~ 10 mm-ko trazu marjina hautatzerakoan; MXH seriearen gehienezko trazu estandarra 60 mm-koa da inpaktua mugatzeko eta bizitza hobetzeko.

     -- Muntatze modua hautatzea: Aukeratu zeharkako muntaketa espazio oso estuaren diseinurako; hartu luzetarako muntaketa pilatutako eta geruza anitzeko instalazio agertokietarako, ekipoen espazio orokorra aurrezteko.

     -- Buffer optimizazioa: Hornitu buffer hidraulikoa funtzionatzeko abiadura 300 mm/s gainditzen duenean edo karga-pisua 3 kg gainditzen duenean, terminalen inpaktua eta bibrazioa modu eraginkorrean murrizteko.

     -- Sentsoreen konfigurazioa: Alde biko sentsoreen zirrikituek etengailu magnetiko bikoitzeko instalazioa onartzen dute, hedatzeko eta atzera egiteko trazuen lekuan detektatzeko aukera zehatza eginez, trazu osoko posizioa kontrolatzeko.

Esaldi bakarreko laburpena

     SOLH MXH serieko mahai pneumatiko trinko estuak gorputz oso estua, pare-erresistentzia handia, 60 mm-ko ibilbide luzea eta ± 0,02 mm-ko doitasun ertaina ditu, 4 noranzkoko muntaketa eta oliorik gabeko funtzionamenduarekin, instalazio trinkorako eta karga arineko maiztasun handiko doitasun-transferentziarako irtenbiderik onena da espazio automatizatu mugatuetan.
