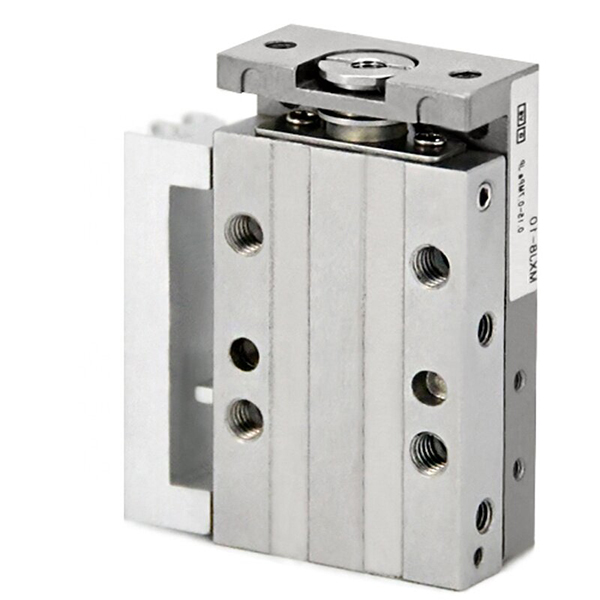

MXJ seriea zehaztasun handiko diapositiba pneumatikoko mahai ultra-konpaktua

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

     SOLH MXJ seriea mikro-doitasun lineal gidatzeko diseinatutako doitasun handiko labain pneumatikoko mahai ultra miniatura da. Aztarna ultra-trinkoa, mikra-mailako kokapen-zehaztasuna, eraikuntza arina eta norabide anitzeko muntaketa-bateragarritasuna dituena, ezin hobeto egokituta dago espazio mugatuko estazio automatikoetarako, 3C prozesamendu elektronikoa, zehaztasun-hautematea, mikro muntaia eta maiztasun handiko traza laburreko eragiketa ziklikoak barne. Doitasun handiko mikro-eragingailu lineal nagusi gisa balio du miniaturazko automatizazio agertokietarako.

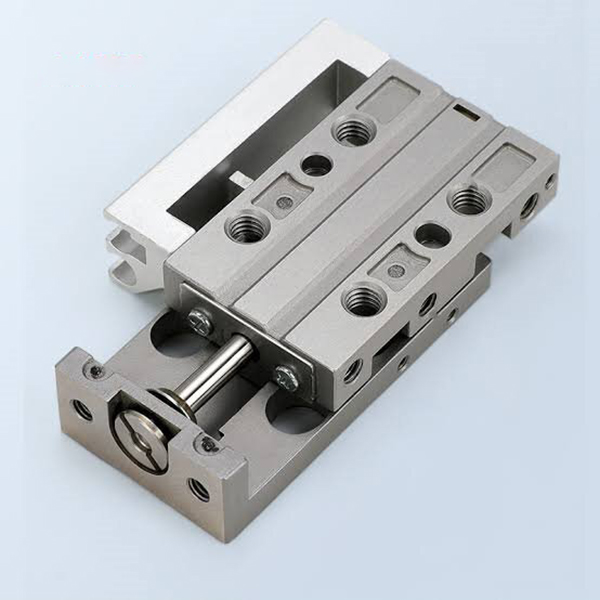

Oinarrizko Egitura eta Diseinu Ezaugarriak

     -- Gidatze modua: efektu bikoitzeko bi norabideko funtzionamendua, φ4.5/6/8/12/16mm-ko zuloen tamainak, 5 ~ 50N bitarteko karga arineko mikro-eremua estaltzen du.

     - Premium Egitura: altzairu herdoilgaitzezko gorputz martensitikoa eta bola gida lineal integratua hartzen ditu. Karga-egitura pistoiaren zigilatzeko mugimendutik isolatuta dago, zurruntasun handia eta marruskadura oso baxuko eragiketa eskaintzen du.

     -- Mikra-mailako zehaztasuna: Bidaia-paralelismoa 0,005 mm, muntaketa paralelismoa 0,03 mm, bertikaltasuna 0,01 mm, prozesu sofistikatuetarako doitasun ultraegonkorra bermatuz.

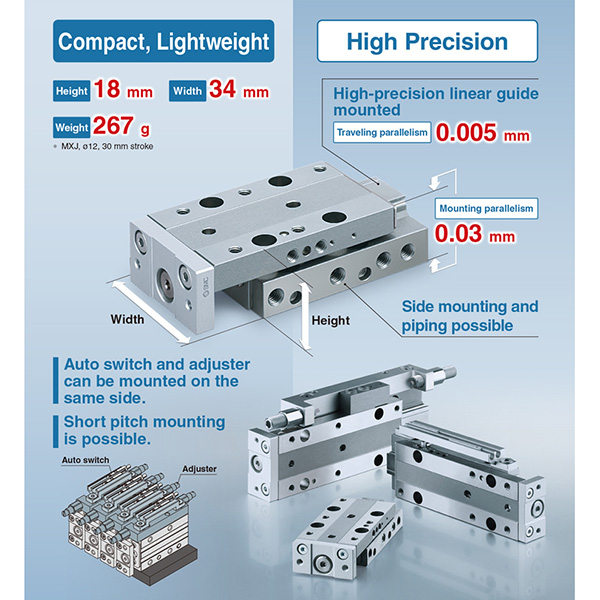

     -- Tamaina ultra-trinkoa: gorputz-diseinu ultramehea 10 mm-ko altuera soilik φ4.5 zulo-modelorako eta 18 mm-ko altuera φ12 zulo-modelorako, MXQ diapositiba mahai baliokideak baino % 30 ~ % 50 txikiagoa, espazioaren erabilera maximizatuz diseinu trinkoko geltokietarako.

     -- Alde anitzeko muntaketa malgua: goiko, beheko eta alboetako hiru alboetako instalazioa onartzen du, doitasun-kokapenerako pin zuloekin, hainbat ekipamendu mugatu eta trinkoetara egokituz.

     -- Sentsoreen bateragarritasun unibertsala: etengailu magnetiko biko zirrikituak ditu estandar gisa. ≥5 mm-ko trazua duten modeloek 2 M9B etengailu magnetiko instalatzeko aukera ematen dute. Egitura-diseinu simetrikoak ezkerreko/eskuineko etengailua eta hoditeria gunean truka daitezke.

     -- Buffering eta mugaketa erregulagarria: mutur bikoitzeko gomazko buffer estandarra zarata eta inpaktua murrizteko; mutur bakarreko/mutur bikoitzeko metalezko trazu-mugagailuak aukeran, 0~5 mm-ko trazu-tarte erregulagarriarekin kokapen ultrazehatza lortzeko.

Ereduen kodeketa-arau osoa

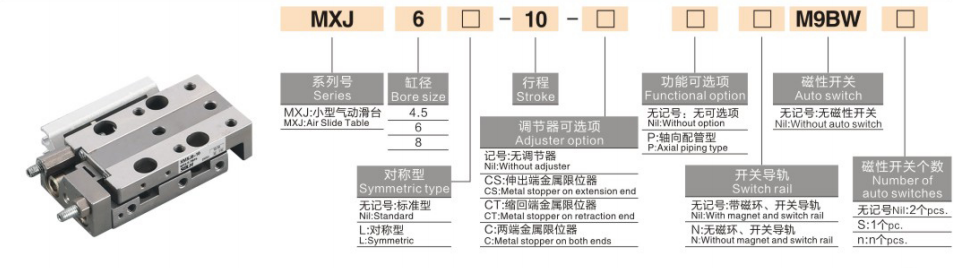

   1. Ereduaren adibidea: MXJ6-10-CS-M9B

   2. Eskaera estandarraren erreferentzia-adibideak

     -- MXJ4.5-5: mota estandarra, etengailu magnetikorik gabe, 4,5 mm-ko zuloa, 5 mm-ko trazua, efektu bikoitza

     -- MXJ8-15-B-2M9B: 8 mm-ko zuloa, 15 mm-ko ibilbidea, mutur bikoitzeko metalaren muga, 2 pieza M9B etengailu magnetiko

     -- MXJ12-20-L: mota simetrikoa, 12 mm-ko zuloa, 20 mm-ko ibilbidea, alboko hodi itzulgarria

Oinarrizko zehaztapen teknikoak (@0.5MPa, efektu bikoitza)

   1. Mikro-zehaztapenak (φ4.5 / φ6 / φ8)

   2.Zehaztapen txikiak (φ12 / φ16)

Oinarrizko abantaila lehiakorrak

   1. Mikra-mailako zehaztasun eta egonkortasun ultra-altuko

     -- Pieza bakarreko mekanizazio integratuak zehaztasun handiko bola gida linealarekin konbinatuta ± 0,01 mm-ko errepikapenen kokapen-zehaztasuna eta paralelismo-errore txikia bermatzen ditu, mikro detekziorako eta kokapen finko prozesuetarako zehaztasun-eskakizun zorrotzak guztiz betetzen ditu.

   2. Diseinu ultra-konpaktua eta espazioa aurrezteko

     -- Gorputz-egitura ultra-mehea eta ultra-laburra, 10 mm-ko gutxieneko altuera duena. Hiru aldetako muntaketa-diseinua espazio bertikal eta horizontal oso estuetara egokitzen da, instalazio-espazioa %40 baino gehiago aurrezten du ohiko mahai irristagarriekin alderatuta, aproposa ekoizpen-lerro automatizatu trinkoetarako.

   3. Erantzun azkarra arina eta maiztasun handikoa

    -- Altzairu herdoilgaitzezko egitura arina optimizatuak (40 ~ 500 g) mugitzeko inertzia eraginkortasunez murrizten du. Eragiketa-abiadura 50 eta 500 mm/s bitartekoa da, maiztasun handiko funtzionamendu egonkorra onartzen du minutuko 300 ziklo baino gehiago (cpm) ekoizpenaren eraginkortasuna areagotzeko.

   4. Oliorik gabeko funtzionamendua eta zerbitzu-bizitza oso luzea

     -- Marruskadura baxuko higaduraren aurkako zigilatzea eta oliorik gabeko diseinua hartzen ditu, tailer garbiekin eta apur bat koipetsuak diren industria-inguruneekin bateragarria. Egitura-konfigurazio iraunkorrak 5 milioi ziklo baino gehiagoko zerbitzu-bizitza bermatzen du epe luzerako mantentzerik gabeko funtzionamendu egonkorrarekin.

   5. Instalazio malgurako diseinu itzulgarria simetrikoa

     -- Aire ataka simetrikoak eta etengailuaren zirrikitu-egiturak tokian tokiko hoditeria eta sentsoreen instalazioaren ezker-eskuineko trukea ahalbidetzen du, norabide-murrizketak ezabatuz eta tokiko arazketa eta egitura-egokitzapen-malgutasuna asko hobetuz.

Muntatze inprimakiak eta aplikazio tipikoak

   1. Muntatzeko metodoak

     -- Goiko muntaketa: zuloen bidez finkatzen da kokapen zehatzeko zuloekin, piezaren goiko instalaziorako eta doitasun handiko kokapen eszenatokietarako egokia.

     -- Beheko muntaketa: beheko hariztutako zuloen bidez finkatzen da, egonkorra eta fidagarria, ekipamendu estandarreko gainazaleko instalazioetarako aplikagarria.

     -- Alboko muntaketa: alboko hariztutako zuloen bidez finkatzen da, ezin hobea espazio bertikal mugatua duten ekipamenduetarako eta hainbat diapositiba paralelo trinkoetarako.

   2. Aplikazioaren eszenatoki tipikoak

     -- 3C Elektronika: Txip manipulazioa eta transferentzia, kameraren lenteen fokatzea, mikro osagaien ijezketa, botoien iraupenaren iraupenaren proba.

     -- Zehaztasun-hautematea: zunda kokatzea, CCD kameraren mugimendu zehatza, mikro dimentsioen neurketa, kalibrazio fina optikoa

     -- Mikro muntaia: torlojuaren blokeo automatikoa, terminalen krispaketa, doitasun osagaien txertaketa, miniaturazko jig gidatzea

     -- Ekipamendu medikoa: mikroponpa doitasun kontrola, miniaturazko balbula aldatzea, tresna txikien kokapen teleskopikoa

3 urratseko hautaketa gida azkarra

   1. Zuloaren hautaketa kargaren arabera

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Erreserba ezazu % 50eko karga segurtasun-marjina baino gutxiago zehaztasun-funtzionamendu egonkorra izateko.

   2. Iktusaren berrespena

     -- Ibilbide estandarra: 5 ~ 50 mm. Lehenetsi trazu laburrak (5 ~ 20 mm) maiztasun handiko lan baldintzetarako, doitasun handiagoa eta egonkortasun operatiboa bermatzeko.

   3. Konfigurazioaren parekatzea

     -- Posizioaren monitorizazioa: 2 M9B etengailu magnetiko hornitzea, bi norabideko trazuaren posizioaren berri emateko.

     -- Doitasun-muga: Hautatu mutur bikoitzeko metal-muga (B) 0 ~ 5 mm-ko trazu zehatz doitzeko.

     -- Muntatze egokitzapena: Aukeratu alboko muntaketa geltoki trinkoen diseinurako, beheko muntaketa gainazaleko instalazio estandar baterako.

Esaldi bakarreko laburpena

     SOLH MXJ serieko zehaztasun handiko diapositiba pneumatikoko mahai ultra-trinpak ditu mikra-mailako kokapen-zehaztasuna, hiru aldeetako muntaketa malgua, maiztasun handiko funtzionamendu arina eta aukerako metal-mugatzaile erregulagarriak, 3C elektronikan, zehaztasun detekzioan, mikro muntaia eta automatizazio medikoko ekipoetan oso erabilia den doitasun mikro-eragile lineal errentagarri gisa.
