MXP seriea zehaztasun ultra-altuko mahai pneumatiko trinkoa

MXP seriea zehaztasun ultra-altuko mahai pneumatiko trinkoa

Marka: SOLH by Richge Technology

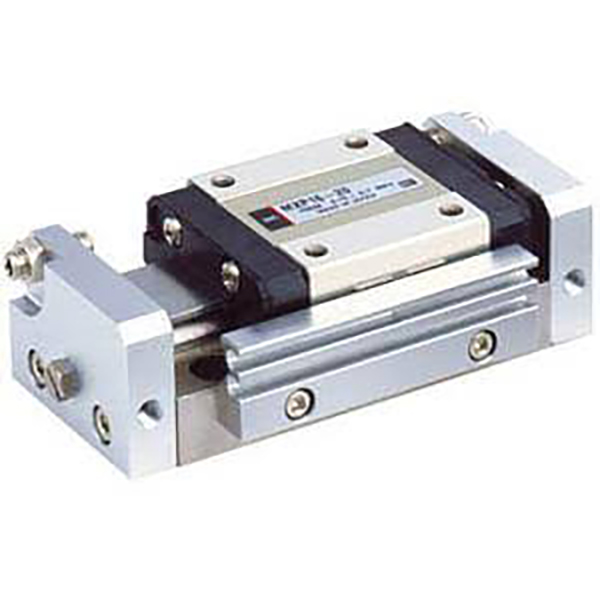

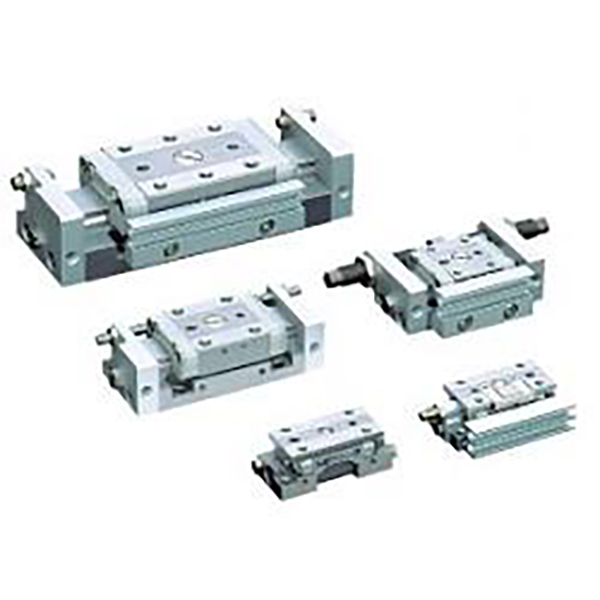

Produktuen ikuspegi orokorra

     SOLH MXP seriea goi-mailako zehaztasun ultra-altuko labaintze-mahai pneumatiko trinkoa da, mikro-kokatzea agertoki zorrotzetarako diseinatua. Zilindro gida-errailaren egitura integratua eta altzairu herdoilgaitzezko gorputz integratua hartuta, mikroen mailako paralelismoa, errotazio-errore txikia eta aparteko zurruntasuna eskaintzen ditu. Norabide bikoitzeko hodiak eta maiztasun handiko txirrindularitza egonkorra onartzen du, ezin hobeto egokitzen da 3C doitasuneko muntaia, detekzio optikoa eta zehaztasun handiko mikro osagaien kokapenerako, miniaturazko gidatzeko aplikazio lineal sofistikatuetarako premium eredu gisa balio duena.

Oinarrizko Egitura eta Diseinu Ezaugarriak

     --  Gidatzeko modua: Ekintza bikoitzeko bi norabideko funtzionamendua, zulamen-tamainak φ6/8/10/12/16mm, 10~120N-ko karga arina estaltzen duena.

     -- Premium Egitura Integratua: Zilindro lineal gida-erraila eta pieza bakarreko altzairu herdoilgaitzezko gorputz martensitikoa ditu. Karga-jasateko mekanismoa pistoi-hastaken zigilatzeko mugimendutik erabat isolatuta dago, muturreko zurruntasuna eta marruskadura minimoa lortuz.

     -- Zehaztasun Ultra-Altuko kalifikazioa: Bidaia-paralelismoa 0,004 mm, muntatzeko paralelismoa 0,02 mm, biraketa-zehaztasuna ±0,03° (φ6/8/10) / ±0,04° (φ12/16), industria-puntako zehaztasun ultra-egonkorra posizionatzeko errendimendua eskainiz.

     -- Gorputz estu ultra-konpaktua: Gorputzaren altuera 17 ~ 23 mm baino ez da, MXJ modelo baliokideak baino % 10 ~ % 20 estuagoa, diseinu oso trinkoa ahalbidetuz lan-espazio oso mugatuetarako.

     -- Norabide bikoitzeko hodien malgutasuna: alboko hoditeria zein axiala onartzen du, tokian tokiko diseinu aldagarriarekin, tokiko hodien bideratze-baldintzetara egokituz.

     -- Sentsoreen bateragarritasun unibertsala: Etengailu magnetiko biko zirrikiturik estandarrak 2 M9B etengailu magnetiko instalatzea ahalbidetzen du posizio bidirekzio fidagarrian kontrolatzeko.

     -- Maila anitzeko buffering eta mugaketa: mutur bikoitzeko gomazko buffer estandarrak zarata eta inpaktua murrizteko; mutur bakarreko/bikoitzeko metalezko trazu-mugagailuak, gehi buffer hidraulikorako aukera φ8 eta goiko modeloetarako, 0~5mm-ko trazu-tarte erregulagarriarekin kokapen-kontrol ultrazehatzetarako.

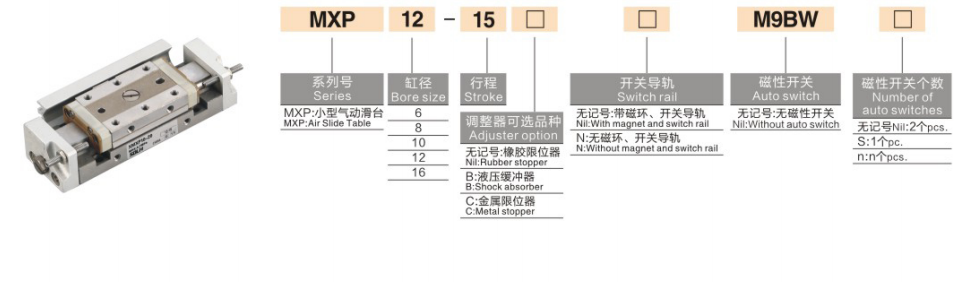

Ereduen kodeketa-arau osoa

   1. Ereduaren adibidea: MXP8-15-B-M9BW

   2. Eskaera estandarraren erreferentzia-adibideak

     --  MXP6-5: mota estandarra, etengailu magnetikorik gabe, 6 mm-ko zuloa, 5 mm-ko trazua, efektu bikoitza

     --  MXP10-20-B-2M9B: 10 mm-ko zuloa, 20 mm-ko ibilbidea, mutur bikoitzeko metal-muga, 2 pieza M9B etengailu magnetiko

     -- MXP12-25-D: 12 mm-ko zuloa, 25 mm-ko ibilbidea, hedapen-mutur metalezko muga, hodi axialak bateragarriak

Oinarrizko zehaztapen teknikoak (@0.5MPa, efektu bikoitza)

Oinarrizko abantaila lehiakorrak

   1. Mikra maila ultra-altuko zehaztasuna eta egonkortasuna
     -- 0,004 mm-ko bidaia-paralelismo baxua eta ±0,03°-ko biraketa-zehaztasuna ditu, ±0,01 mm-ko errepikapenen kokapen-zehaztasunarekin konbinatuta. Mikro dardarak eta posizio desbideratzeak ezabatzen ditu, detekzio optikorako, mikro osagaien ijezketarako eta doitasun handiko proba-prozesuetarako zehaztasun-eskakizun zorrotzak betez.

   2. Zilindro-egitura integratua eta gorputz trinko oso estua
     -- Zilindroa gida-errailaren egituraren barruan sartuta dago, gorputzaren zabalera % 10 ~ % 20 murriztuz MXJ modeloekin alderatuta. Norabide bikoitzeko alboko/ardatz-hodien diseinu berritzaileak tokiko aldakuntza malgua ahalbidetzen du, kanalizazio-diseinuaren murrizketak estazio trinko ultra-estuetan konponduz.

   3. Zurruntasun handia eta zerbitzu-bizitza luzea
     -- Pieza bakarreko altzairu herdoilgaitzezko martensitiko gorputzak eta gida-errailaren egitura integratuak deformazio-erresistentzia eta egitura-zurruntasun bikainak eskaintzen dituzte. Oliorik gabeko marruskadura baxuko zigilatzeko diseinua hartzen du, tailer garbiekin eta industria arineko inguruneekin bateragarria, 5 milioi ziklotik gorako mantentzerik gabeko zerbitzu-bizitza lortuz.

   4. Maiztasun handiko funtzionamendu leuna
     -- Marruskadura baxuko zigiluak eta zehaztasun handiko pilota gida-errailak mugimendu ultra-leuna bermatzen dute. Eragiketa-abiadura 50 eta 500 mm/s bitartekoa da, 350 cpm-tik gorako maiztasun altuko txirrindularitza egonkorra onartzen duena, toteltzerik edo jitterrik gabe, epe luzerako trazu laburreko kokapen errepikakorrak egiteko aproposa.

   5. Eszena anitzeko instalazioaren egokitzapena
     -- Goiko, beheko eta alboetako hiru aldeetako muntaketa onartzen du, doitasun-kokapenerako zuloekin. Aire-portuaren egitura simetrikoak ezkerreko/eskuineko hodien trukagarritasuna ahalbidetzen du gunean, norabide-mugak erabat hautsiz eta hainbat ekipamendu egitura-diseinuetara egokituz.

Muntatze inprimakiak eta aplikazio tipikoak

   1. Muntatzeko metodoak

     -- Goiko Muntaketa: Zehaztasun handiko kokapen zulodun zulo bidez finkatuta, piezaren goiko instalaziorako egokiak eta zero desplazamendu behar duten doitasun handiko kokapen-egoeretarako.

     --  Beheko muntaketa: egitura egonkorra eta fidagarria duten beheko hariztutako zuloen bidez finkatzen da, ekipamendu estandarreko gainazalean muntatzeko eta gidatzeko lineal finkorako aplikagarria.

     --  Alboko Muntaketa: Alboko hariztutako zuloen bidez finkatzen da, ezin hobea espazio bertikal mugatua duten ekipamenduetarako eta hainbat irristagailuen antolamendu paralelo trinkoa.

   2. Aplikazioaren eszenatoki tipikoak

     --  3C Elektronika: Txipak muntatzea eta lotzea, lentearen modulua fokatzea, mikro osagaien kokapen ultra-doitasunezkoa, zunda-zikloaren probak

     --  Ekipamendu Optikoak: CCD kameraren zehaztasun mugimendua, lente optikoen kalibrazio fina, laser posizionamendua, doitasun handiko detekzio plataforma gidatzea

     --  Mikro Doitasun Muntaia: Miniaturazko torlojuaren blokeo automatikoa, terminalen konponketa, doitasun osagaien txertaketa, doitasun handiko jig gidatzea

     -- Ekipamendu medikoa: Mikro ponpa zehaztasun kontrola, miniaturazko balbula aldakuntza zehatza, tresna txikien kokapen teleskopikoa

Diapositiba-taularen hautapenaren konparazioa: MXP vs MXJ vs MXQ

3 urratseko hautaketa gida azkarra

   1. Kargaren araberako zuloen hautaketa
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Erreserba ezazu % 50eko kargaren segurtasun-marjina baino gutxiago, zehaztasun funtzionamendu egonkorra bermatzeko.

   2. Trazuaren baieztapena Ibilbide estandarra: 5 ~ 30 mm. Lehenetsi trazu laburrak (5 ~ 20 mm) maiztasun handiko lan baldintzetarako, kokapen zehaztasun handiagoa eta egonkortasun operatiboa mantentzeko.

   3. Konfigurazio bat etortzea

      --  Posizioaren monitorizazioa: hornitu 2 M9B etengailu magnetiko denbora errealeko trazuaren posizio bidirezionaleko feedbacka lortzeko.

     -- Zehaztasun-mugaketa eta buffering: hautatu mutur bikoitzeko metal-muga (B) 0 ~ 5 mm-ko kokapen zehatz doigarrietarako; aukeratu buffer hidraulikoa φ8 eta goragoko modeloetarako maiztasun handiko eragina murrizteko.

     --  Hodien egokitzapena: Hartu hodi axialak espazio ultra-estuetarako, eta alboko hoditeria ohiko instalazio estandarren eszenatokietarako.

Esaldi bakarreko laburpena

     SOLH MXP serieko zehaztasun ultra-altuko mahai pneumatikoak 0,004 mm-ko paralelismo baxua, errotazio-errore minimoa, gida-errail integratua, norabide bikoitzeko kanalizazio aldagarria eta aukerako buffer hidraulikoa ditu, detekzio optikorako zurruntasun handiko mikro-etapa lineala, doitasun handiko 3C muntaketa medikoa eta goi mailako ekipamenduak.
