MXQ Series Pneumatic Slide Table | Bola birzirkulatzeko gida / Mota ekonomikoa

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

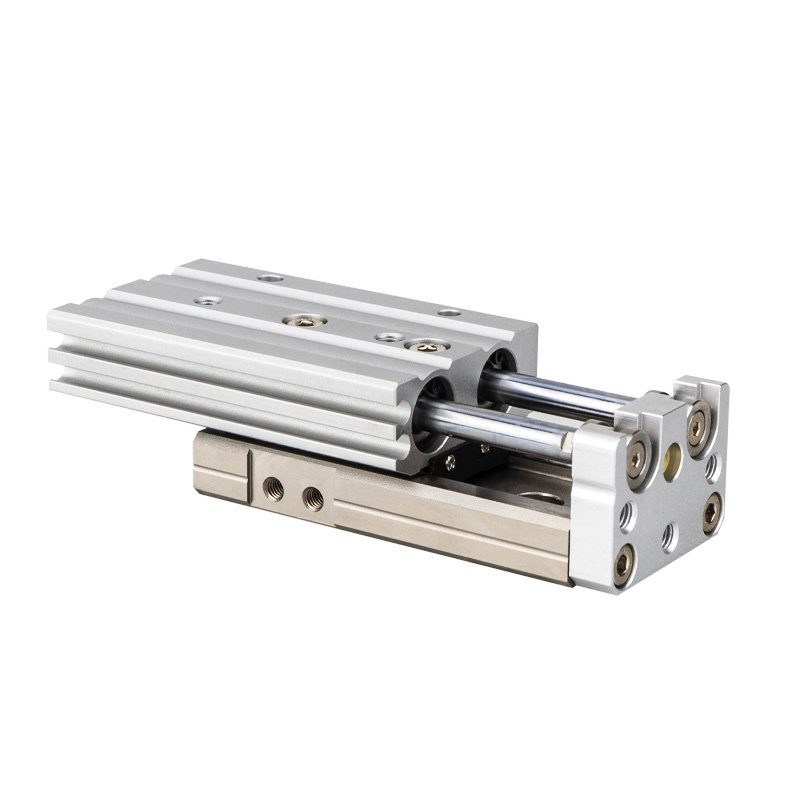

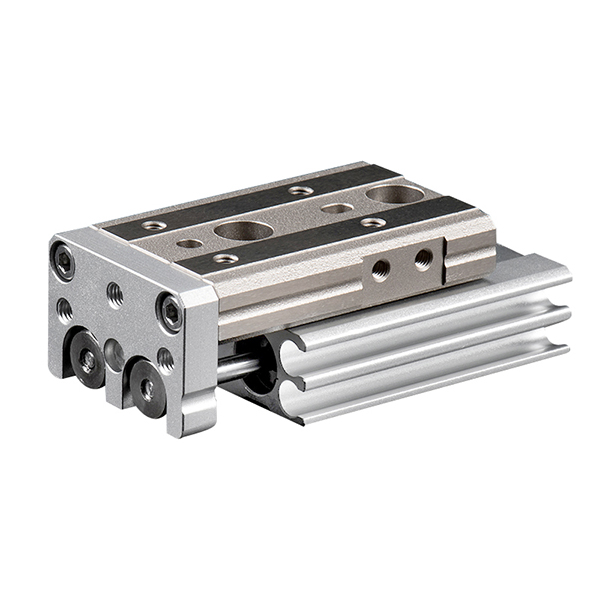

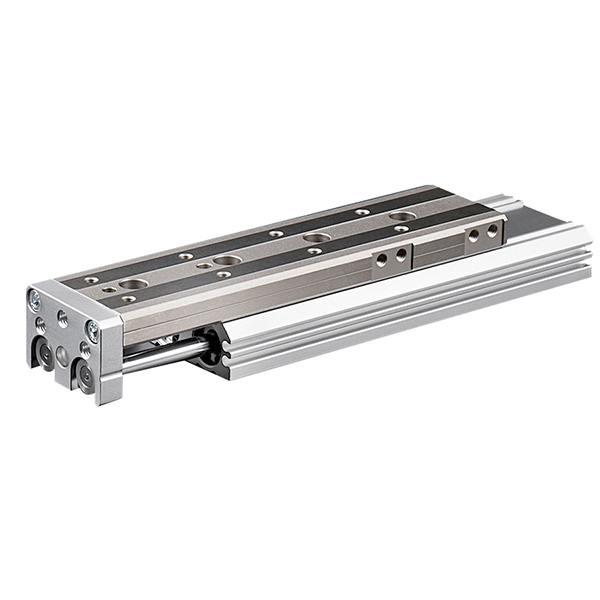

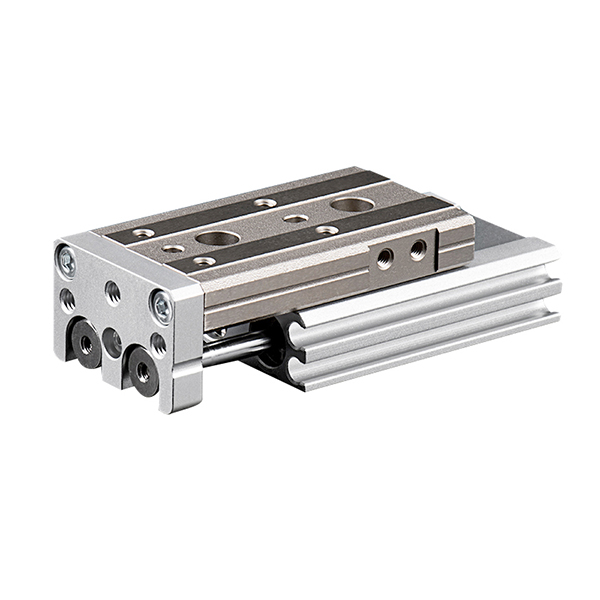

     SOLH MXQ seriea labaintze-mahai pneumatiko trinko eta ekonomikoa da, pistoi bikoitzeko sistema eta birzirkulazio-errailak dituena. Egitura integratua ultra-mehea eta arina hartuta, zehaztasun ertaineko mugimendu lineal egonkorra eskaintzen du ±0,02 mm-ko errepikapen zehaztasunarekin. "Zilindro + kanpoko gida" konbinazio tradizionalaren alternatiba errentagarria denez, ekipamenduen kostuak asko murrizten ditu funtzionamendu-errendimendu fidagarria mantenduz. Manipulazio automatizatu orokorrerako eta doitasun estandarreko muntaketa agertokietarako aproposa, produkzio-lerro automatizatu masiboetarako oinarrizko gidatzeko soluzio lineala hobetsi da.

Oinarrizko Egitura eta Lan-printzipioa

     -- Pistoi Bikoitzeko Ekintza Bikoitzeko Drive: Pistoi bikoitzeko egituraz hornituta, zulo tamaina bereko zilindro bakarreko irristagailuen irteerako bultzada bikoitza ematen duena. Mugimendu lineal sinkronoa eta egonkorra bermatzen du maiztasun handiko eragiketa ziklikoan zero kulunka edo desbideraketarekin.

     -- Bola birzirkulatzeko gida-erraila: aldez aurretik kargatutako bola birzirkulatzaileen gida-diseinua hartzen du, karga arineko mugimendu leuna eta fabrikazio kostu baxua dituena. ±0,02 mm-ko errepikapenaren kokapen-zehaztasun egonkorra mantentzen du, doitasun ertaineko automatizazio-eskakizunak guztiz betetzen dituena.

     -- Gorputz integratua ultra-mehea eta arina: Zilindro integratua eta irristagailuaren mahaiaren egitura MXS seriea baino % 10 altuera txikiagoa da eta % 22 pisua arinagoa da, eta espazio mugatuko ekipoetarako instalazio diseinu trinkoagoa da.

     -- Hiru aldeetako muntaketa malgua: Beheko, alboko eta ardatzeko hiru noranzkoko finkapenak onartzen ditu aurrez ezarritako doitasun-kokapen-zuloekin. Instalazio- eta kokapen-prozedurak errazten ditu, muntaketa-eraginkortasun orokorra hobetuz.

     -- Indukzio magnetikoaren diseinua: Barneko eraztun magnetiko estandarra, D-M9□ eta A93 serieko etengailu magnetikoetarako alboetako muntatzeko zirrikituekin. Muntatzeko diseinuak egitura-interferentziak saihesten ditu eta posizio-seinalearen feedback egonkorra bermatzen du.

 Ereduen kodeketa-arau osoa

   1. Ereduaren adibidea: MXQ16-50AS-M9BW

   2. Eskaera estandarraren erreferentzia-adibidea

     -- MXQ20-75A-FR-M9NL: 20 mm-ko zuloa, 75 mm-ko trazua, mutur biko trazuaren doikuntza, hodi axialak, 3 m-ko hari luzerako PNP etengailu magnetikoa

Oinarrizko Zehaztapen Tekniko Orokorrak

Irteerako indarra eta karga erreferentzia-diagrama (@0.5MPa, instalazio horizontala)

Oharra: Karga-ahalmena murrizten da trazu luzeagoarekin eta funtzionamendu-abiadura handiagoarekin; segurtasun-faktorea ≥2; karga bertikalak onartzen den momentua egiaztatzea behar du

Aplikazio-eszenatokiak eta produktuen hautaketa alderatzea

   1. MXQ serierako lehentasunezko aplikazio-eszenatokiak

     --  Manipulazio automatizatu orokorra: Pieza elektroniko txikiak, terminalak, plastikozko osagaiak eta doitasun-baldintza estandarrak dituzten tresna modular arinak transferitzeko aproposa.

     -- Kostuei dagokienez, Automatizazio Proiektuak: Doitasun handiko MXS seriearen alternatiba errentagarri gisa, ekipamenduen kostu orokorrak % 30 baino gehiago murrizten ditu oinarrizko errendimendu egonkorra mantenduz.

     -- Espazioaren diseinu ultra-trinkoa: Gorputzaren altuera baxuagoa eta MXS diapositibak baino pisu arinagoa ditu, instalazio automatiko oso trinkoetarako espazio bertikala aurrezten du.

     -- Zehaztasun ertaineko karga arineko eragiketa: ± 0,02 mm-ko kokapen-eskaera duten lan-baldintzetarako aproposa eta zurruntasun handiko edo pare-erresistentzia handiko baldintzarik gabe.

     -- Maiztasun Handiko Ibilbide Laburreko Txirrindularitza: 10 ~ 50 mm-ko ibilbide laburrean epe luzerako errepikatutako funtzionamendurako fidagarria, zilindro zatitu tradizionala eta kanpoko gida konbinazioak eraginkortasunez ordezkatuz.

   2.MXQ vs MXS vs MXH | Core SMC Diapositiba Taulen Konparazioa

Hautapen profesionalaren funtsezko puntuak

     -- Bore-tamaina bat etortzea: Aukeratu zuloaren tamaina egokia piezaren pisuaren eta instalazioaren norabidearen arabera. Kontrolatu karga horizontala balio nominalaren % 50ean eta karga bertikala balio nominalaren % 25ean epe luzerako funtzionamendu egonkorra bermatzeko.

     -- Trazuaren hautaketa eta marjinaren erreserba: Erreserbatu 5 ~ 10 mm-ko trazu marjina eredua aukeratzerakoan. Hartu AS/AT/A doikuntza finaren atzizkia (0~5 mm-ko mozketa) trazuaren kalibrazio zehatza behar bada.

     -- Muntatzeko aukeraketa malgua: Beheko muntaketa material horizontala manipulatzeko; alboko muntaketa alboko instalazio finkorako; Z ardatza pilatzeko eta geruza anitzeko ekipamenduen muntaketa axiala.

     -- Buffer-en konfigurazioaren optimizazioa: Gomazko buffer estandarra abiadura baxuko ohiko funtzionamendurako. Instalatu aukerako buffer hidrauliko bat funtzionamendu-abiadura 300 mm/s-tik gorakoa denean edo karga-pisua 5 kg baino handiagoa denean (ez da aplikagarria MXQ6 modelorako).

     -- Posizioa detektatzeko konfigurazioa: M9B/M9N/A93 etengailu magnetikoekin bateragarria. Alde biko txertatutako zirrikituek etengailu bikoitzeko instalazioa onartzen dute, lekuan bertan seinalearen feedback zehatza zabaltzeko/erretratatzeko.

Esaldi bakarreko laburpena

     SOLH MXQ serieko irristagailu pneumatikoko mahai ekonomikoak birzirkulaziozko bola gida arina eta pistoi bikoitzeko egitura integratua hartzen ditu, gorputz mehe ultra arina, ± 0,02 mm-ko zehaztasun ertaina egonkorra eta kostu baxua, zilindro-gida konbinazio tradizionalen ordezko errentagarriena industria automatizazio orokorrerako eta doitasun arineko muntaketarako.
