MXS Series Pneumatic Slide Table | Gurutze Roller Gida Zilindro Bikoitzeko Mota

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

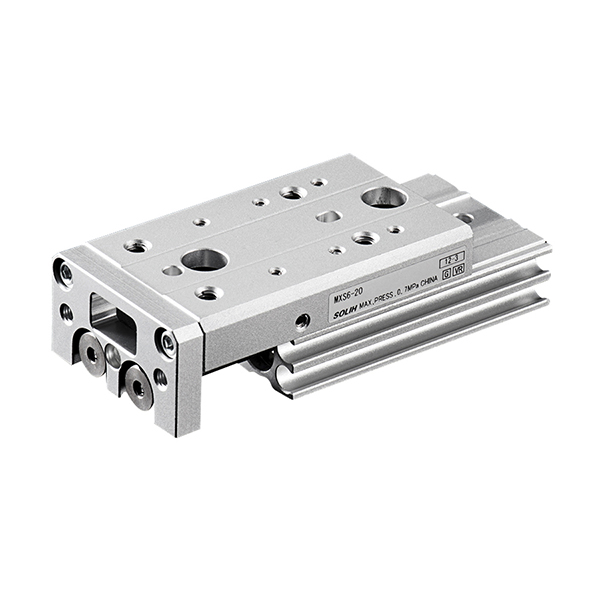

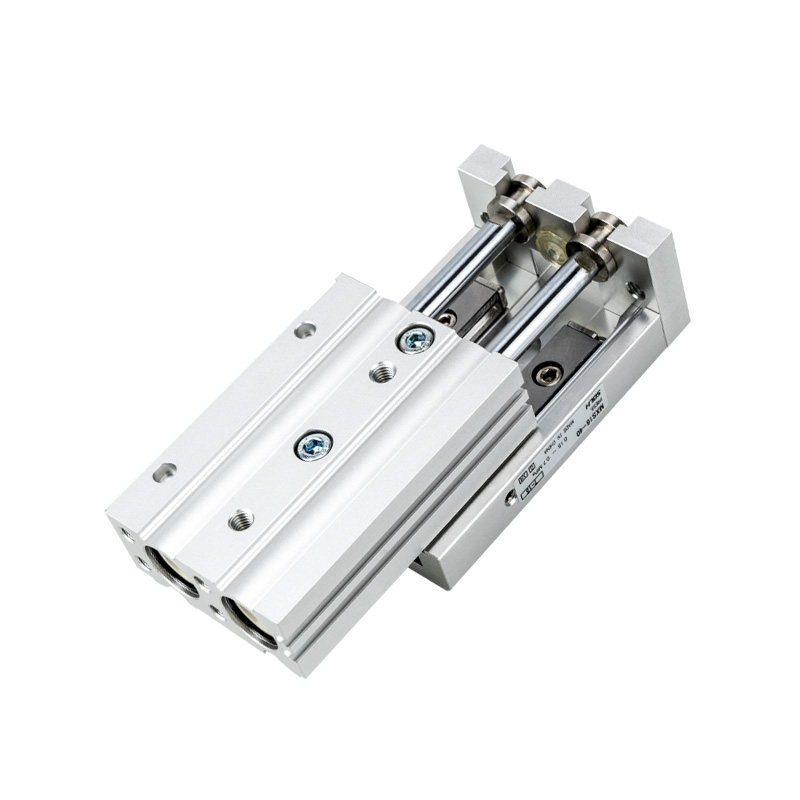

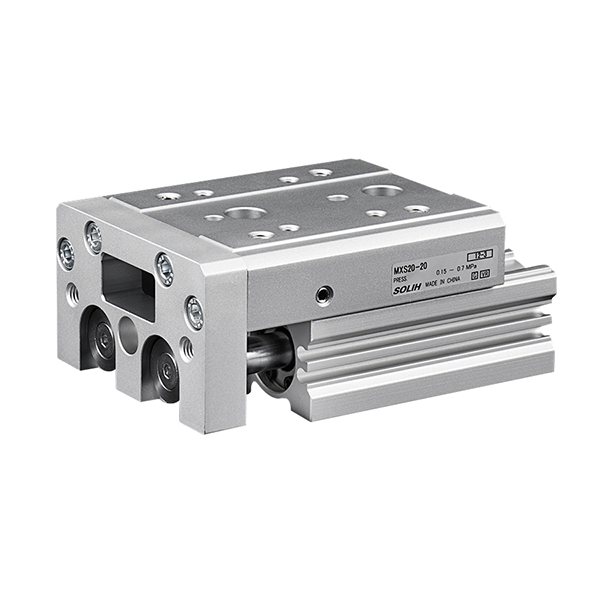

     SOLH MXS seriea zurruntasun handiko eta doitasun handiko labain pneumatikoen mahai integratua da, pistoi bikoitzeko egituraz eta arrabolen gida-errail profesionalez hornituta. Gorputz trinko ultra-mehea, aurrekargatutako gida-sistemarik gabe eta irteerako bultzada bikoiztua dituena, mugimendu lineal ultra-egonkorra eskaintzen du ±0,01 mm arteko zehaztasun errepikakorrarekin. Bat-bateko diseinu integratuak ekipamenduaren bolumena asko murrizten du zilindro zatitu tradizionalarekin + kanpoko gida konbinazioekin alderatuta. Zehaztasun linealeko transferentzian, lerrokatze-muntaian, tresneria elektroniko eta erdieroaleetan oso aplikatzen da, ohiko gidatzeko soluzio linealen ordezko hobetu gisa balio duena.

Oinarrizko Egitura eta Lan-printzipioa

     -- Pistoi Bikoitzeko Gidatze Sistema: Efektu bikoitzeko pistoi bikoitzeko egitura hartzen du, zilindro bakarreko diapositibaren bultzada bikoitza emanez zulo tamaina bereko. Funtzionamendu oso sinkronoa bermatzen du eta maiztasun handiko mugimenduan mugimenduaren desbideratzea eta kulunkatzea modu eraginkorrean ezabatzen ditu.

     -- Premium Cross Roller Guide Rail: Zehaztasun handiko arrabolen gida integratua, aurrekargaren diseinuarekin, zero martxarako tartearekin, egitura-zurruntasun bikaina eta karga erradialaren eta momentuaren desbiderapenarekiko erresistentzia handia. Egonkorki mantentzen du ± 0,01 mm-ko errepikapen handiko kokapen-zehaztasuna epe luzerako funtzionamendu ziklikorako.

     -- Bat-batean diseinu integratua: Zilindroa eta irristagailua ezin hobeto integratuta daude unitate bakar gisa, instalazioaren bolumen orokorra % 30 ~ % 50 murrizten du zatikako egiturekin alderatuta. Instalazioan zehar ez du eskuzko lerrokadurarik behar, muntaketaren eraginkortasuna eta egituraren koherentzia asko hobetuz.

     -- Hiru aldeetako muntaketa malgua: Beheko, alboko eta ardatzeko hiru noranzkoko instalazioa onartzen du, aurrez ezarritako doitasun-kokapen-zuloekin. Pilatze zuzeneko instalazioa eta alboko muntaketa finkoa onartzen du, ekipo trinkoen diseinu-eskaera anitzetara egokituz.

     -- Sentsore-egokitzapena integratua: Barneko eraztun magnetiko estandar batez hornitua, gorputzean D-M9□ eta A93 serieko etengailu magnetikoekin bateragarria den erreserbatutako zirrikituekin. Mugitutako diseinuak egitura-interferentziak saihesten ditu eta trazuaren posizioaren feedback zehatza bermatzen du.

Ereduen kodeketa-arau osoa

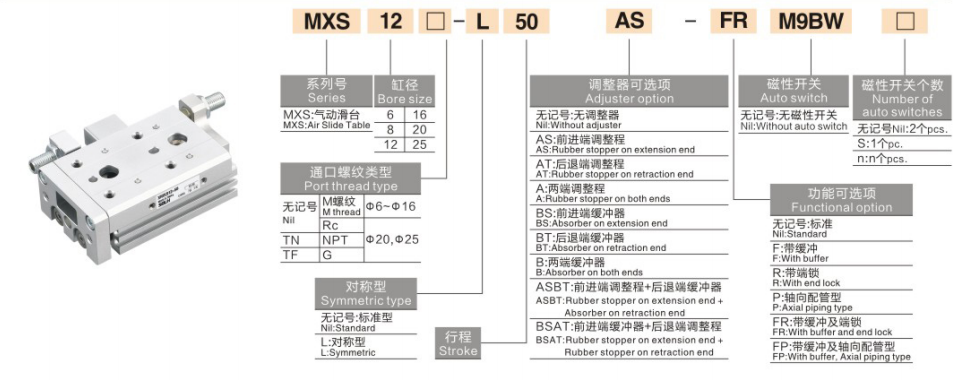

   1. Ereduaren adibidea: MXS16-50AS-M9BW

   2. Eskaera estandarraren erreferentzia-adibidea

     -- MXS20-75A-FR-M9NL: 20 mm-ko zuloa, 75 mm-ko trazua, mutur bikoitzeko trazuaren doikuntza, hodi axialak, 3 m-ko hari luzerako PNP etengailu magnetikoa

Oinarrizko Zehaztapen Tekniko Orokorrak

Irteerako indarra eta karga erreferentzia-diagrama (@0.5MPa, instalazio horizontala)

Oharra: Karga-ahalmena murrizten da trazu luzeagoarekin eta abiadura handiagoarekin; segurtasun-faktorea ≥2; karga bertikalak onartzen den momentua egiaztatzea behar du

Aplikazioaren eszenatokiak eta hautaketa jarraibideak

   1. MXS serierako lehentasunezko aplikazio-eszenatokiak

     --  Zehaztasun ultra-altuko kokatzea eta transferentzia: osagai elektronikoen, terminalen, lente optikoen eta miniaturazko moduluen transferentzia eta lerrokatze lineal zehatza egiteko aproposa, ±0,01 mm-ko kokapen-eskakizun zorrotzekin.

     -- Espazio mugatuko ekipo trinkoak: Egitura integratuak ultrameheak ekipoen altuera % 30 murrizten du mahai arruntekin alderatuta, estazio automatizatu miniaturizatu eta oso trinkoak ezin hobeto egokitzen dira.

     -- Zurruntasun handiko eta desbideratzeen aurkako lan-baldintzak: Gurutze arrabolen gidaren diseinuak pare-erresistentzia bikaina eta karga eszentrikorako tolerantzia eskaintzen ditu, robot Z-ardatzaren gidatzeko eta doitasun handiko muntaketa-estazioetarako egokiak indar baldintza konplexuekin.

     -- Maiztasun handiko Ibilbide Laburreko Eragiketa Ziklikoa: Egonkorra epe luzerako maiztasun handiko funtzionamendurako 10 ~ 50 mm-ko ibilbide laburrean, zehaztasun koherentea mantenduz desplazamendu edo jitterrik gabe.

     -- Egituraren sinplifikazioa eta kostuen murrizketa: Zilindro eta gida-egitura integratuak "zilindroa + kanpoko gida" konbinazio tradizionala guztiz ordezkatzen du, diseinu mekanikoa erraztuz eta muntaketa eta mantentze-kostuak murriztuz.

Hautapen profesionalaren funtsezko puntuak

     -- Bore Tamaina Hautaketa: Lotu zuloaren tamaina piezaren pisuaren eta instalazio moduaren arabera. Kontrolatu karga horizontala balio nominalaren % 50ean eta karga bertikala balio nominalaren % 25ean funtzionamendu egonkorra bermatzeko.

     -- Trazuaren hautaketa: Erreserbatu 5 ~ 10 mm-ko trazu marjina eredua aukeratzerakoan. Aukeratu AS/AT/A trazuaren doitzailea (0~5 mm-ko doikuntza fina) trazua moztea zehatza behar bada.

     -- Muntatze-norabidea parekatzea: Beheko muntaketa material horizontala manipulatzeko; alboko muntaketa alboko instalazio finkorako; Z ardatzaren pilaketa eta geruza anitzeko muntaketa axiala.

     -- Buffer-en konfigurazioaren optimizazioa: Ohiko funtzionamendurako gomazko buffer estandarra. Hornitu buffer hidraulikoa funtzionatzeko abiadura 300 mm/s-tik gorakoa denean edo karga-pisua 5 kg gainditzen duenean terminal-inpaktua eta bibrazioa murrizteko.

     -- Posizioa detektatzeko konfigurazioa: M9B/M9N etengailu magnetikoekin bateragarria. Alde biko txertatutako zirrikituek 2 etengailu instalatzea onartzen dute, lekuan seinalea detektatzeko trazuak luzatzeko eta atzera egiteko.

Esaldi bakarreko laburpena

     SOLH MXS serieko zilindro bikoitzeko mahai pneumatikoak arrabolen gida bikaina eta bakarreko egitura integratua hartzen ditu, bultzada bikoiztua, ± 0,01 mm-ko zehaztasun ultra handikoa, zurruntasun handia eta desbideratze-aurkako ahalmena, erdieroaleetarako, doitasun elektronikoko muntaketarako eta maiztasun handiko kokapenerako doitasun handiko gidatzeko irtenbide gisa balio duena.
