NIRE1B serie mekanikoki juntatutako hagarik gabeko zilindroa | Oinarrizko Mota

Marka: SOLH by Richge Technology

Produktuen ikuspegi orokorra

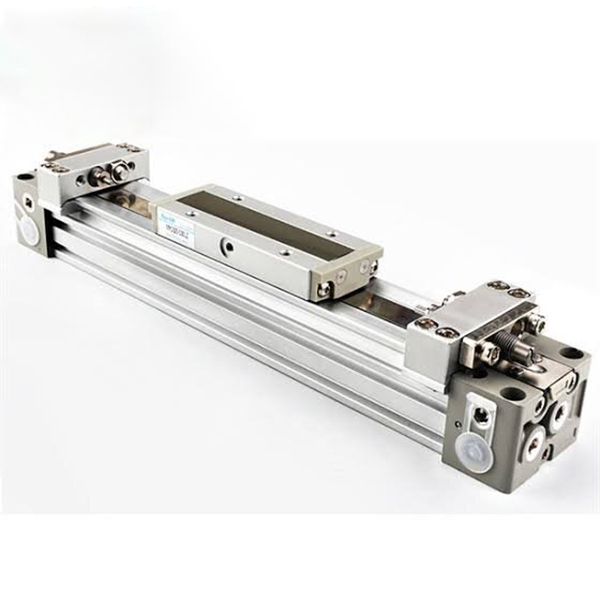

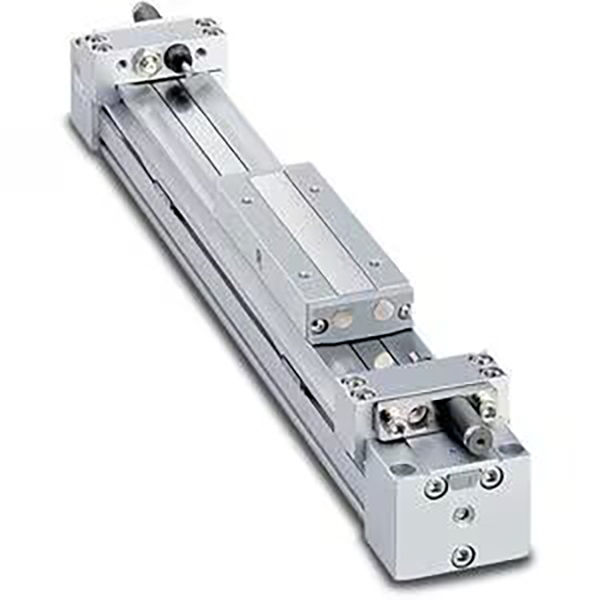

     SOLH MY1B serie mekanikoki juntatutako hagarik gabeko zilindro klasiko bat da, ibilbide ultraluzeko gidatzeko aplikazio linealetarako diseinatua. Barruko presio-zigilatzeko uhal bat eta hautsaren aurkako uhalaren kanpoko egitura bat hartuta, hagaxka-luzapen tradizionala ezabatzen du, instalazio-luzera benetako trazuaren ia berdina lortuz eta instalazio-espazioa %50 baino gehiago aurrezten du ohiko tirante zilindroekin alderatuta. φ10 eta φ100mm bitarteko zuloen tamainak eta 5000mm-ko gehienezko ibilbidea hartzen ditu, abiadura ertaineko eta karga ertaineko mugimendu lineal egonkorra eskaintzen du. Distantzia luzeko materialak transferitzeko, geltokiak aldatzeko eta piezak bultzatzeko/tiratzeko, automatizazio-ekipamendu orokorretan kostu-eraginkorra den irtenbide egokiena da.

Oinarrizko posizionamendua eta egitura-ezaugarriak

• Juntura mekanikoa hagarik gabeko diseinua: Pistoi eta mahai irristagarriaren egitura integratua, pistoi-haxa luzatu gabe. Barne zigilatzeko gerrikoak airearen presioa mantentzen du, kanpoko hautsaren aurkako gerrikoak babes osoa ematen du. Luzera orokorra trazuaren berdina da, eta espazioaren erabilera oso handia lortzen da instalazio mugatuetarako.

• Zurruntasun handiko Diapositiba Mahai Integratua: Mahai irristakorra pistoiarekin zurrun lotuta dago, eta makurtze-momentuen erresistentzia bikaina du. Kargak zuzenean munta daitezke irristagailuaren mahaian gida-egitura gehigarririk gabe aplikazio arinetarako, diseinu mekanikoa eta muntaia erraztuz.

• 4 norabideko hoditeria eta bertsio arina: optimizatutako zilindro-buruak lau noranzkoko hoditeria onartzen du (aurrealdea/atzealdea/alboa/behea), eta tokian bertan hodien norabidea doitzea ahalbidetzen du diseinu malgurako. Zilindroaren gorputzaren egitura berrituak pisua % 17 murrizten du φ25/32/40 modeloen bertsio zaharrekin alderatuta, ekipoen karga orokorra murrizten du.

• Aire-kuxin erregulagarri estandarra: Bi muturretan erregulagarri diren aire-buffer integratuak eraginkortasunez xurgatzen dute eragiketa-inpaktua eta abiadura ertaineko funtzionamendu egonkorra izateko exekuzio zarata murrizten dute. Kanpoko buffer hidraulikoak aukerakoak dira abiadura handiko eta karga astuneko lan baldintzetara egokitzeko.

• Oliorik gabeko eta zerbitzu-bizitza luzea: Oliorik gabeko funtzionamendu-diseinu estandarra industria-ingurune garbietara eta ekoizpen-lerro automatizatu orokorretara egokitzen da. Higadura-erresistentzia zigilatzeko gerrikoak ziklo luzeko funtzionamendu iraunkorra bermatzen du mantentze-kostu baxuekin.

• Etengailu magnetikoaren instalazio erraza: Aurrez erreserbatutako zilindroaren aurrealdean eta kontrako alboetan muntatzeko zirrikituak D-M9 serieko etengailu magnetikoen aurrealdean zuzeneko instalazioa ahalbidetzen du, posizio seinale erosoa detektatzeko eta integrazio elektriko malgua ahalbidetuz.

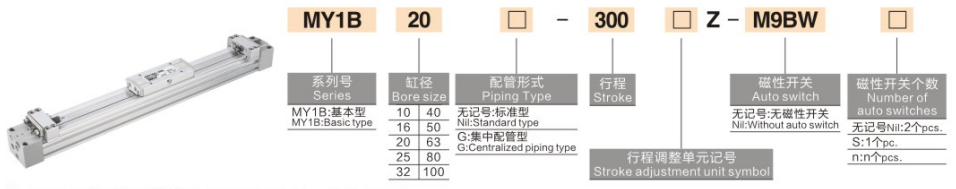

Ereduen kodeketa-arau osoa

Ereduaren adibideak: MY1B25-500Z | MY1B40-800AZ

Agindu estandarraren erreferentzia-adibideak

• NIRE1B25-500Z: 25 mm-ko zuloa, 500 mm-ko ibilbidea, mutur bikoitzeko aire kuxin estandarra

• NIRE1B40-800AZ: 40 mm-ko zuloa, 800 mm-ko ibilbidea, aire-kuxina + mutur bikoitzeko trazua doitzeko torlojuak

Oinarrizko zehaztapen teknikoak (20 ℃ baldintza estandarra)

1 Oinarrizko Zehaztapen Orokorrak

• Eragiketa modua: Efektu bikoitzeko juntagailu mekanikoaren gidatzea

• Laneko fluidoa: Aire konprimitua (oliorik gabeko funtzionamendua eskuragarri)

• Giro-tenperatura: 5 ~ 60 ℃ (izozte-ingurunerik gabe)

• Laneko presioaren barrutia: 0.1~0.8MPa; Froga-presioa: 1.2MPa

• Pistoiaren funtzionamendu-abiadura: 100~1000mm/s (aire kuxin estandarrarekin); 100~1500mm/s (kanpoko buffer hidraulikoarekin)

• Trazuaren tolerantzia: ≤1000mm trazua: ±1.8mm; 1001 ~ 3000 mm-ko ibilbidea: ± 2,8 mm

• Buffer modua: Aire kuxin integratua (Z); aukerako kanpoko buffer hidraulikoa (L/H)

2 Funtsezko Errendimendu Parametroen Taula (@0.5MPa)

Oinarrizko konfigurazio eta hautaketa jarraibideak

1 zuloaren tamaina karga eta bultzadaren arabera hautatzea

• φ10~φ20 (Arinak): ≤8kg-ko karga eta mikro trazu luzerako (≤1000mm) agertokietarako aplikagarria, ekipamendu elektronikoetarako eta gailu automatizatu txikietarako transferentziarako aproposa.

• φ25~φ40 (Ertain-Arinak): 12 ~ 30 kg-ko karga ertaineko eta ohiko 1000 ~ 2000 mm-ko traza luzeko eragiketarako egokia da, oso erabilia muntaketa-lerroa bultzatzeko eta materiala kargatzeko/deskargatzeko.

• φ50~φ63 (Ertainera): 50 ~ 80 kg-ko karga ertainarekin eta pieza astunekin transferitzeko, ezin hobea makina-erremintaren eta prozesatzeko estazioen ibilaldi luzerako gidatzeko.

• φ80~φ100 (Erresistentzia handikoa): 130 ~ 200 kg-ko karga astunerako, eskala handiko ekipamendurako eta distantzia luzeko manipulazio logistikorako diseinatua, maiztasun handiko lan-baldintza ziklikoetara egokituz.

2 Traza eta Buffer konfigurazioa hautatzea

• Trazuaren barrutia: Trazu estandarrak 100 ~ 2000 mm-koak ditu; XB11 zehaztapen hedatuak 5000 mm arteko trazu ultraluzea onartzen du distantzia luzeko gidatzeko eskakizun berezietarako.

• Aire kuxina (Z): Abiadura ertaineko funtzionamendurako derrigorrezko konfigurazio estandarra (≤1000 mm/s), amaierako inpaktua eta funtzionamendu zarata modu eraginkorrean murrizten ditu mugimendu zikliko egonkor izateko.

• Buffer hidraulikoa (L/H): Abiadura handiko funtzionamendurako (>1000 mm/s) edo karga astunetarako (>50 kg) baldintzetarako gomendatua mugimendu ultraegonkorra eta zarata murrizteko.

• Ibilbidea doitzeko torlojua (A): Muga-kokapen zehatza (± 0,1 mm-ko zehaztasuna) behar duten agertokietarako hornitua, mutur bikoitzeko trazu finaren kalibrazioa onartzen duena.

3 Muntatzeko eta kanalizazio argibideak

• Muntatzeko metodoa: Zilindroaren gorputza beheko edo alboetako zuloen bidez finkatu daiteke; kargak zuzenean instalatu daitezke irristagaitza mahai integratuan, arin-aplikazioetarako gida-egitura gehigarririk behar gabe.

• 4 norabideko hodi malguak: Aurrealdeko, atzeko, alboko eta beheko hodien aldaketak onartzen ditu, tokian tokiko norabidearen doikuntza ahalbidetuz, ekipamenduaren diseinu-baldintza ezberdinetara egokitzeko.

• Etengailu magnetikoaren instalazioa: D-M9B/D-M9N serieko etengailuekin bateragarriak diren alde biko muntatzeko zirrikitu erreserbatuak, trazuaren posizioaren feedback malgu eta zehatza lortuz.

Industria-aplikazioen eszenatoki tipikoak

• Ibilbide ultraluzeko material transferentzia: 1 ~ 5 m-ko distantzia luzean bultzatzeko eta tiratzeko aproposa, elikagaien eta ontzien muntaketa-lerro elektronikoetan, espazioa aurrezteko instalazioa eta abiadura handiko funtzionamendu egonkorra dituena.

• Ekipamenduaren atea eta estalkia irekitzea/itxitzea: Makina-erreminta handien eta ekipo automatizatuen ibilaldi luzeko ate-gorputzari aplikatzen zaio, egitura trinkoarekin eta funtzionamendu ziklikoen errendimendu fidagarriarekin.

• Piezen desplazamendu astuna: 30 ~ 200 kg-ko pieza astuneko traza luzeko manipulaziorako egokia da automobilgintzako eta prozesatzeko mekanikoko industrietan, zurruntasun handia eta makurtze-momentuaren aurkako gaitasun bikaina eskainiz.

• Muntaketa Linearen Posizionamendua eta Garraioa: Ibilbide luzeko kokapenerako eta produkzio-lerroen bultzada ziklikorako erabiltzen da, aire kuxinen diseinu estandarrarekin zarata eta eragina murrizteko maiztasun handiko abiarazte-gelditze-eragiketetan.

• Automatizazio-ekipo pertsonalizatuak: Ibilbide luzeko lineal gidatzeko soluzio unibertsala estandar ez diren hainbat geltoki automatizatuetarako, bereziki egokia espazioa mugatutako eta kostuen araberako automatizazio proiektuetarako.

Hiru urratseko hautapen gida bizkorra

• Zulo-tamainaren berrespena: Kalkulatu behar den bultzada ≥1,5 segurtasun-faktorearekin karga-pisuaren arabera. Gomendatutako hautaketa-arauak: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.

• Trazuaren zehaztapenaren berrespena: Hautatu 100 ~ 2000 mm-ko trazu estandarra ohiko eskakizunetarako; aukeratu XB11 zehaztapen hedatua 5000 mm arteko trazu ultraluzerako.

• Konfigurazio funtzionalaren parekatzea: Hartu aire kuxin estandarra (Z) abiadura ertaineko funtzionamendurako; eguneratu buffer hidraulikora (L/H) abiadura handiko edo karga astuneko lan baldintzetarako; Gehitu traza doitzeko torlojua (A) muga kokapen zehatzetarako.

Esaldi bakarreko laburpena
